Jeep Grand Cherokee WJ. Manual - part 845

LEFT FRONT TURN SIGNAL LAMP (BUILT-UP-EXPORT) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20TN/LG

LEFT TURN SIGNAL

2

Z1 18BK

GROUND

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR 12VOLT SUP-
PLY

2

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT HEADLAMP LEVELING MOTOR (BUILT-UP-EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L114 18VT/DB

HEADLAMP ADJUST SIGNAL

3

L7 20BK/PK

PARK LAMP RELAY OUTPUT

LEFT HIGH BEAM HEADLAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

L33 18RD

FUSED LEFT HIGH BEAM OUTPUT

LEFT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X81 18YL/BK (RHD)

LEFT INSTRUMENT PANEL SPEAKER (-)

1

X83 18YL/RD (LHD)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X83 18YL/RD (RHD)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X81 18YL/BK (LHD)

LEFT INSTRUMENT PANEL SPEAKER (-)

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 77

2001 JEEP GRAND CHEROKEE

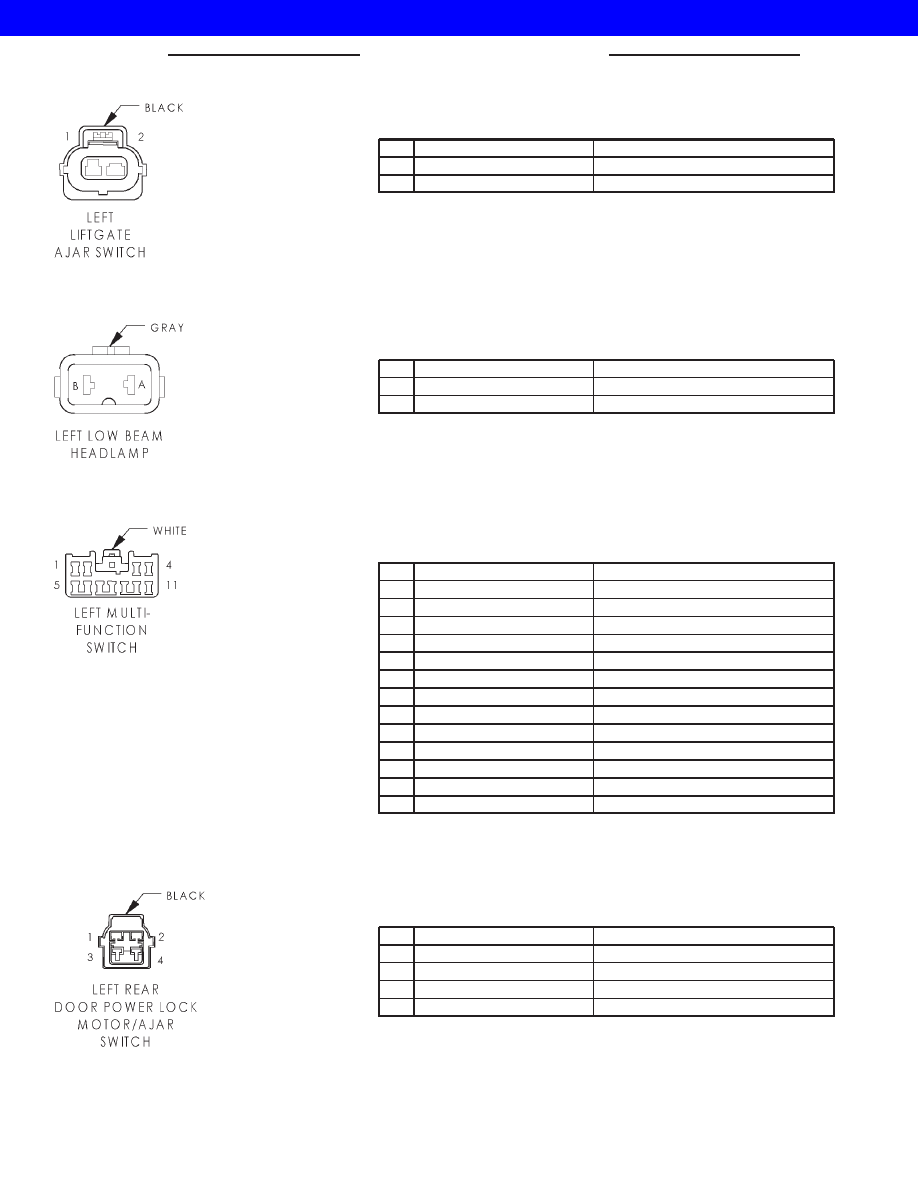

LEFT LIFTGATE AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

LEFT LOW BEAM HEADLAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

LEFT MULTI-FUNCTION SWITCH - WHITE 11 WAY

CAV

CIRCUIT

FUNCTION

1

L27 22WT/TN

FOG LAMP SWITCH SENSE

2

Z1 20BK

GROUND

3

-

-

4

L80 20WT/DG

HEADLAMP SWITCH RETURN

5

L11 22PK/LG

HIGH BEAM RELAY CONTROL

6

L40 22BR

HIGH BEAM SWITCH SENSE

7

L302 18LB/YL (RHD)

RIGHT TURN SWITCH SENSE

7

L302 20LB/YL (LHD)

RIGHT TURN SWITCH SENSE

8

L305 18B/WT (RHD)

LEFT TURN SWITCH SENSE

8

L305 20LB/WT (LHD)

LEFT TURN SWITCH SENSE

9

L91 20DB/PK

HAZARD SWITCH SENSE

10

E19 20RD

PANEL LAMPS DIMMER SIGNAL

11

G52 20YL

HEADLAMP SWITCH MUX

LEFT REAR DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 18TN/YL

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z1 18BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK DRIVER

4

P35 18OR/VT

DOOR LOCK DRIVER

8Wa - 80 - 78

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

LEFT REAR DOOR SPEAKER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X90 18WaT/VT

LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X92 18TN/DG

LEFT REAR DOOR SPEAKER (-)

LEFT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

L95 18DG/YL (BUILT-UP-EXPORT)

REAR FOG LAMP RELAY OUTPUT

3

L7 18BK/YL

PARK LAMP RELAY OUTPUT

4

L63 18DG/RD

LEFT TURN SIGNAL

5

Z1 18BK

GROUND

6

L50 18WaT/TN

BRAKE LAMP SWITCH OUTPUT

LEFT REAR WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR 12VOLT SUPPLY

2

B4 18LG

LEFT REAR WHEEL SPEED SENSOR SIGNAL

LEFT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 20RD/BK

RADIO CONTROL MUX RETURN

2

X20 20RD/YL

RADIO CONTROL MUX

LEFT SIDE REPEATER LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L61 18TN/LG

LEFT TURN SIGNAL

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 79

2001 JEEP GRAND CHEROKEE

LEFT VISOR/VANITY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK

FUSED B(+)

2

M20 20YL/BK

COURTESY LAMP LOAD SHED

LICENSE LAMP NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

PARK LAMP RELAY OUTPUT

2

Z1 18BK

GROUND

LICENSE LAMP NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

PARK LAMP RELAY OUTPUT

2

Z1 18BK

GROUND

LIFTGATE FLIP-UP AJAR SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G80 20VT/YL

LIFTGATE FLIP-UP AJAR SWITCH SENSE

LIFTGATE FLIP-UP PUSH BUTTON SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P101 18OR/PK

LIFTGATE FLIP-UP SWITCH OUTPUT

2

F70 18PK

FUSED B(+)

8Wa - 80 - 80

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
