ELECTRIC BRAKE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 14BK

GROUND

2

L50 18WaT/TN

BRAKE LAMP SWITCH OUTPUT

3

B40 12LB

TRAILER TOW BRAKE B(+)

4

L50 14WT/TN

BRAKE LAMP SWITCH OUTPUT

ELECTRONIC SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20TN/RD (RHD/GAS)

SPEED CONTROL VACUUM SOLENOID CONTROL

1

V36 18TN/RD (LHD DIESEL)

SPEED CONTROL VACUUM SOLENOID CONTROL

2

V35 20LG/RD (RHD/GAS)

SPEED CONTROL VENT SOLENOID CONTROL

2

V35 18LG/RD (LHD DIESEL)

SPEED CONTROL VENT SOLENOID CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z1 20BK

GROUND

ENGINE CONTROL MODULE C1 (DIESEL) - GRAY 52 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 14BK/TN

GROUND

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

-

-

5

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 16GY

ENGINE SPEED SENSOR SIGNAL

7

-

-

8

C90 18LG

A/C SWITCH SIGNAL

9

K29 18WaT/PK

SECONDARY BRAKE SWITCH SENSE

10

C18 18DB

A/C PRESSURE SIGNAL

11

K440 18VT/WT

5V SUPPLY

12

K151 18WaT/RD

LOW IDLE POSITION SWITCH SENSE

13

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

G8 18LB/BK

FUEL MONITOR SIGNAL

19

-

-

20

L50 18WaT/TN

PRIMARY BRAKE SWITCH SIGNAL

21

-

-

22

-

-

23

K255 18WaT/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

24

K167 18BR

SENSOR GROUND (ECM)

25

-

-

26

-

-

27

Z12 14BK/TN

GROUND

28

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K35 18GY/YL

EGR SOLENOID CONTROL

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 61

2001 JEEP GRAND CHEROKEE

ENGINE CONTROL MODULE C1 (DIESEL) - GRAY 52 WAY

CAV

CIRCUIT

FUNCTION

30

-

-

31

-

-

32

K185 18OR/LB

GLOW PLUG LAMP CONTROL

33

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

G3 18BK/PK

CHECK ENGINE LAMP CONTROL

35

-

-

36

-

-

37

-

-

38

G55 18OR/BK

IMMOBILIZER SIGNAL

39

K70 18OR/WT

5V SUPPLY

40

K22 18OR/DB

BOOST PRESSURE SENSOR SIGNAL

41

-

-

42

K252 18LB/WT

GLOW PLUG RELAY NO. 2 CONTROL

43

K152 18WaT

GLOW PLUG RELAY NO. 1 CONTROL

44

-

-

45

D21 18PK

SCI TRANSMIT

46

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

47

F99 18OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

-

-

49

-

-

50

-

-

51

G7 18WaT/OR

VEHICLE SPEED SIGNAL

52

-

-

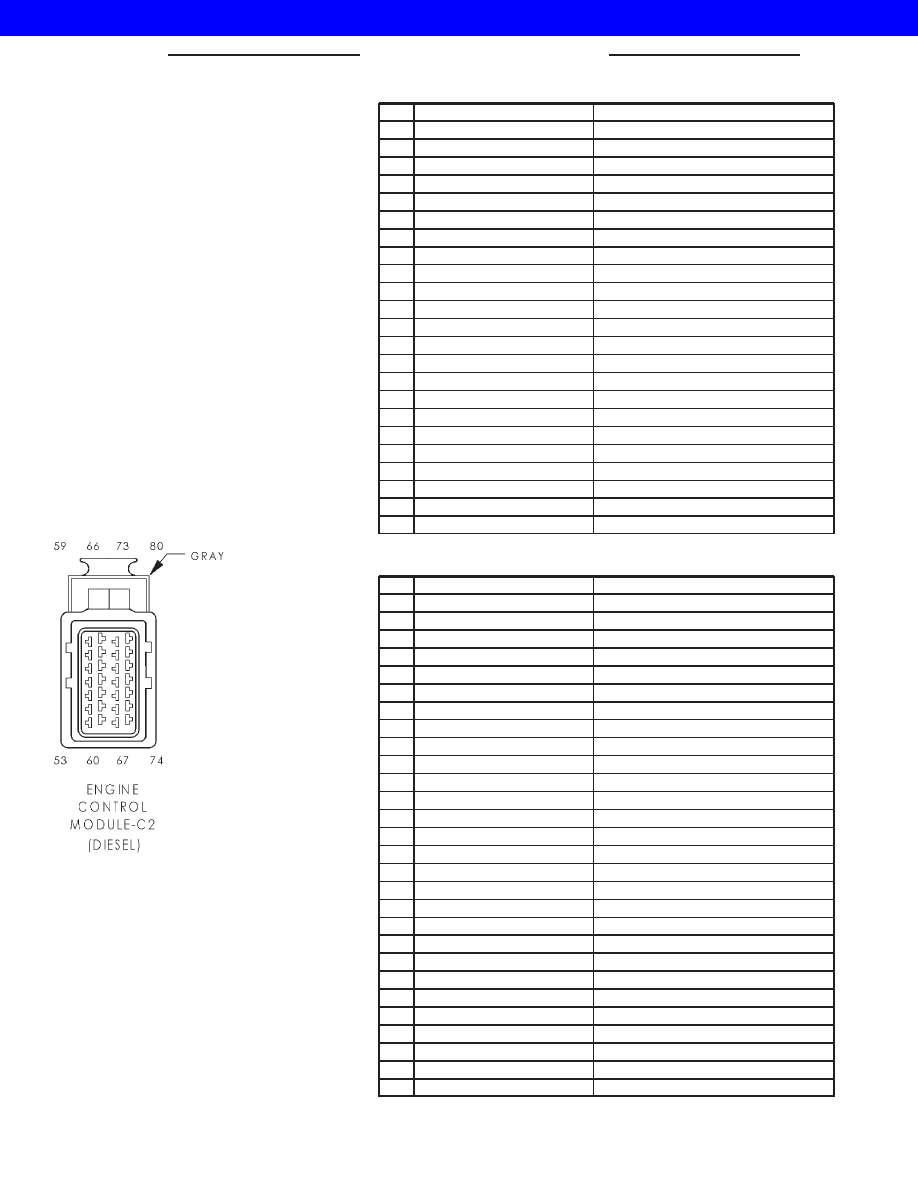

ENGINE CONTROL MODULE C2 (DIESEL) - GRAY 28 WAY

CAV

CIRCUIT

FUNCTION

53

K156 18GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 18LG/YL

NEEDLE MOVEMENT SENSOR SIGNAL

56

K134 18LB/BK

REFERENCE COIL

57

K57 18LG/OR

CONTROL SLEEVE POSITION SENSOR SIGNAL

58

K135 18WaT/BK

MEASURE COIL

59

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

60

-

-

61

K121 18BK/VT

FUEL TEMPERATURE SENSOR GROUND

62

K67 18BR/BK

NEEDLE MOVEMENT SENSOR GROUND

63

-

-

64

-

-

65

-

-

66

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

67

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

Z3 18BK/OR

GROUND

70

-

-

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

-

-

77

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

78

-

-

79

K238 18VT

FUEL TIMING SOLENOID CONTROL

80

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

8Wa - 80 - 62

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

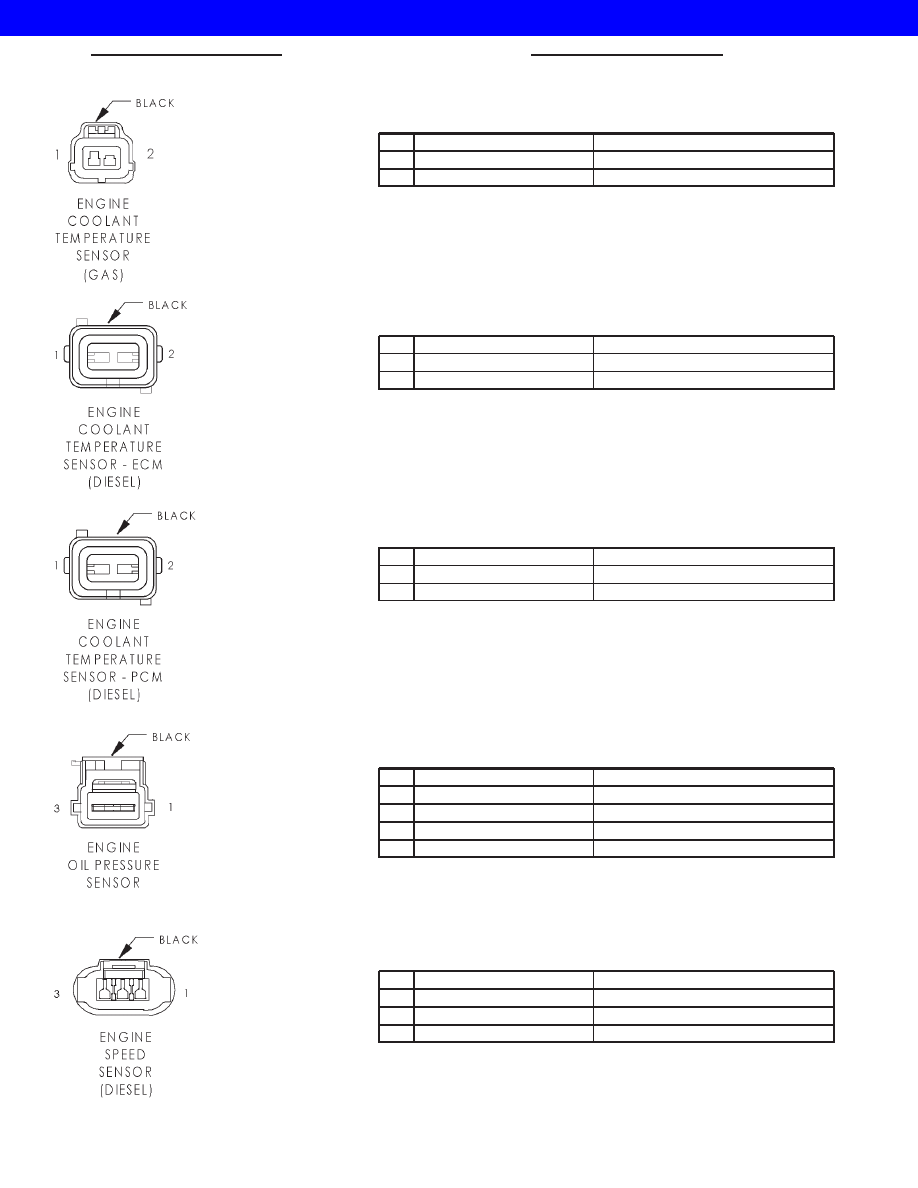

ENGINE COOLANT TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE COOLANT TEMPERATURE SENSOR - ECM (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K121 18BK/VT

SENSOR GROUND

ENGINE COOLANT TEMPERATURE SENSOR - PCM (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K222 18TN/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

ENGINE OIL PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/BK (GAS)

5V SUPPLY

1

K6 18VT/WT (DIESEL)

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

ENGINE SPEED SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z3 18BK/OR

GROUND

2

-

-

3

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 63

2001 JEEP GRAND CHEROKEE

EVAP/PURGE SOLENOID (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

K52 18PK/BK (RHD)

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

2

K52 20PK/BK (LHD)

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

FRONT POWER OUTLET - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

A148 16VT

FUSED B(+)

2

-

-

3

Z1 16BK

GROUND

FRONT WASHER PUMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

V10 20BR

WASHER PUMP MOTOR SWITCH SENSE

2

Z1 20BK

GROUND

FRONT WIPER MOTOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

V55 16TN/RD

WIPER PARK SWITCH SENSE

3

-

-

4

Z1 16BK

GROUND

5

V3 16BR/WT

WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

6

V4 16RD/YL

WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

FUEL HEATER (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

A93 16RD/BK

FUEL HEATER RELAY OUTPUT

8Wa - 80 - 64

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
