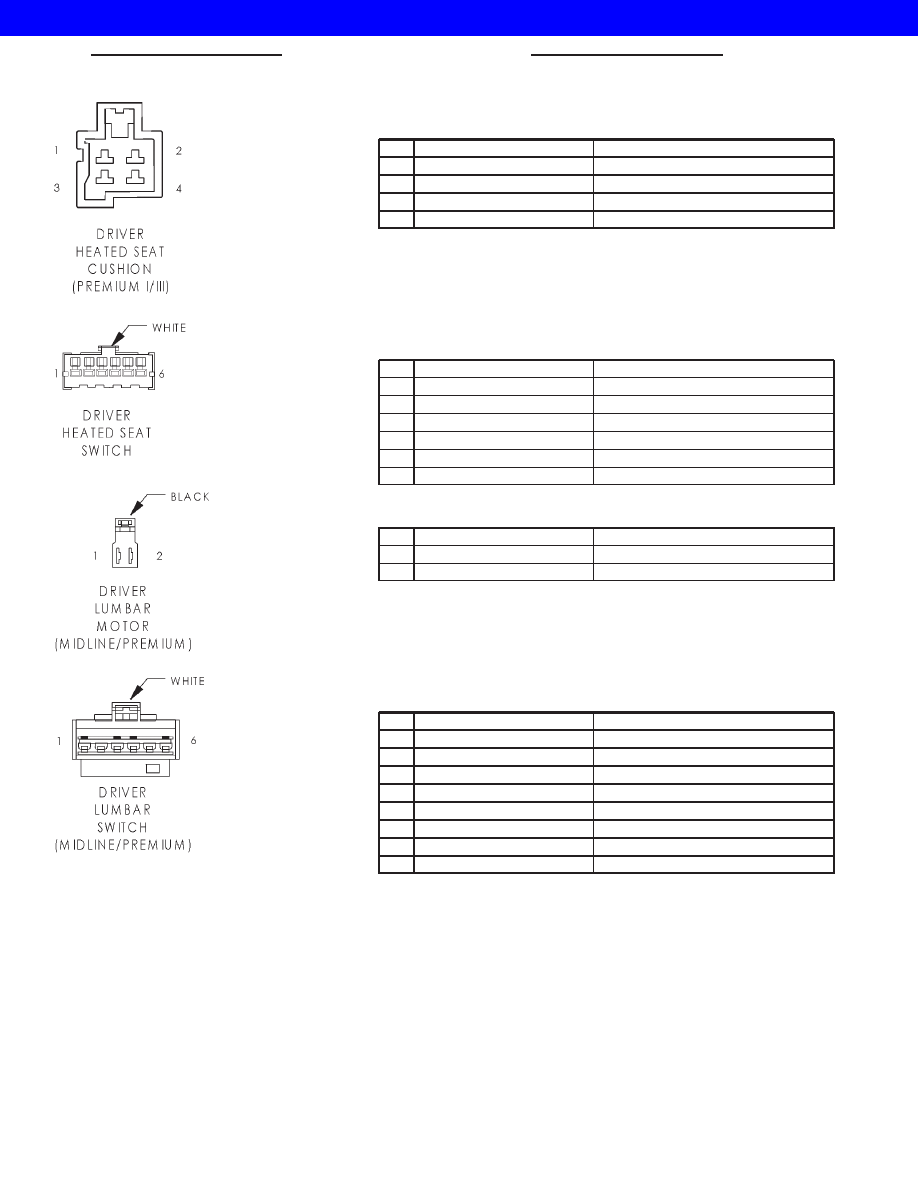

DRIVER HEATED SEAT CUSHION (PREMIUM I/III) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P131 16BK/OR

DRIVER SEAT HEATER B(+) DRIVER

2

P88 16BK/BR

HEATED SEAT DRIVER

3

P135 20LB/BK

DRIVER SEAT TEMPERATURE SENSOR INPUT

4

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

DRIVER HEATED SEAT SWITCH - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P133 20LG/RD

DRIVER SEAT HEATER SWITCH MUX

2

E2 20OR

PANEL LAMPS DRIVER

3

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

-

-

5

Z1 20BK

GROUND

6

P132 20OR/BK

SEAT HEATER SWITCH SENSOR GROUND

DRIVER LUMBAR MOTOR (MIDLINE/PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P105 16LG/DB

LUMBAR FORWARD SWITCH SENSE

2

P104 16YL/RD

LUMBAR REARWARD SWITCH SENSE

DRIVER LUMBAR SWITCH (MIDLINE/PREMIUM) - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 16BK

GROUND

3

P105 16LG/DB (RHD)

LUMBAR FORWARD SWITCH SENSE

3

P104 16YL/RD (LHD)

LUMBAR REAR WARD SWITCH SENSE

4

P104 16YL/RD (RHD)

LUMBAR REAR WARD SWITCH SENSE

4

P105 16LG/DB (LHD)

LUMBAR FORWARD SWITCH SENSE

5

Z1 16BK

GROUND

6

F35 16RD

FUSED B(+)

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 57

2001 JEEP GRAND CHEROKEE

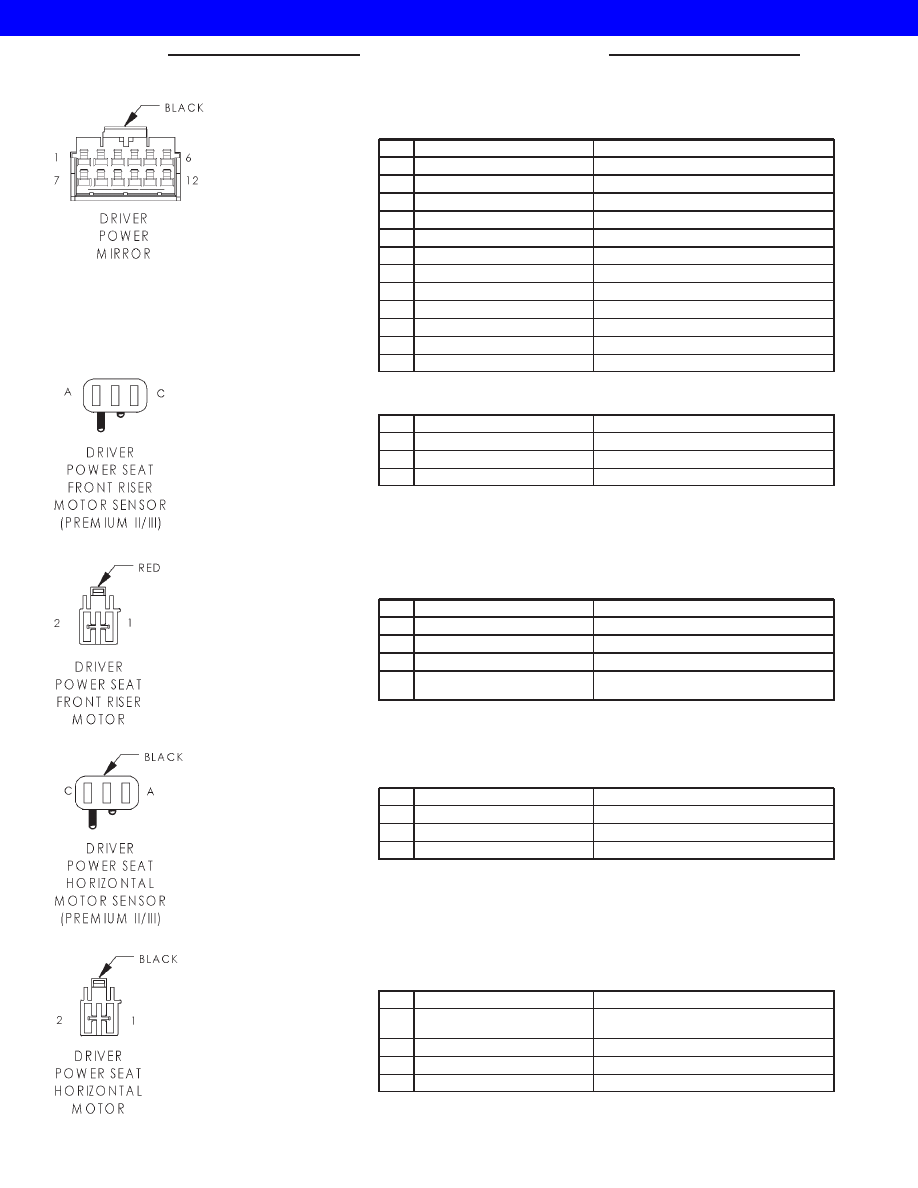

DRIVER POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

C117 20BK

MIRROR HEATER 12VOLT SUPPLY

2

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

3

P69 20GY

MIRROR SENSOR GROUND

4

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

5

C118 20BK/WT

MIRROR HEATER GROUND

6

P95 20OR

MIRROR HORIZONTAL DRIVER

7

P114 20YL/RD

AUTO DAY NIGHT MIRROR(-)

8

P99 20DB (BUILT-UP-EXPORT)

FOLDING MIRROR FEED

9

P110 20YL (BUILT-UP-EXPORT)

FOLDING MIRROR RETURN

10

P112 20YL/WT

AUTO DAY NIGHT MIRROR(+)

11

P93 20RD

MIRROR VERTICAL DRIVER

12

P91 20WT

MIRROR COMMON DRIVER

DRIVER POWER SEAT FRONT RISER MOTOR SENSOR (PREMIUM II/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20BR/RD

SEAT POSITION SENSOR GROUND

B

P26 20BR

FRONT RISER POSITION SIGNAL

C

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

DRIVER POWER SEAT FRONT RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P119 16YL/RD (PREMIUM II/III)

SEAT FRONT UP DRIVER

1

P19 16YL/LG (EXCEPT PREMIUM II/III) DRIVER SEAT FRONT UP DRIVER

2

P121 16RD/GY (PREMIUM II/III)

SEAT FRONT DOWN DRIVER

2

P21 16RD/LG (EXCEPT PREMIUM
II/III)

DRIVER SEAT FRONT DOWN DRIVER

DRIVER POWER SEAT HORIZONTAL MOTOR SENSOR (PREMIUM II/III) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

B

P25 20VT/RD

SEAT HORIZONTAL POSITION SIGNAL

C

P28 20BR/RD

SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT HORIZONTAL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P17 16RD/YL (EXCEPT PREMIUM
II/III)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

1

P117 16RD/BR (PREMIUM II/III)

SEAT HORIZONTAL REARWARD DRIVER

2

P15 16YL/LB (EXCEPT PREMIUM II/III) DRIVER SEAT HORIZONTAL FORWARD DRIVER

2

P115 16GY/G (PREMIUM II/III)

SEAT HORIZONTAL FORWARD DRIVER

8Wa - 80 - 58

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

DRIVER POWER SEAT REAR RISER MOTOR SENSOR (PREMIUM II/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20BR/RD

SEAT POSITION SENSOR GROUND

B

P27 20LB/RD

REAR RISER POSITION SIGNAL

C

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

DRIVER POWER SEAT REAR RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P11 16YL/WT (EXCEPT PREMIUM
II/III)

DRIVER SEAT REAR UP DRIVER

1

P111 16YL/DB (PREMIUM II/III)

SEAT REAR UP DRIVER

2

P13 16RD/WT (EXCEPT PREMIUM
II/III)

DRIVER SEAT REAR DOWN DRIVER

2

P113 16RD/BK (PREMIUM II/III)

SEAT REAR DOWN DRIVER

DRIVER POWER SEAT RECLINER MOTOR SENSOR (PREMIUM II/III) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

B

P47 20LB

RECLINER POSITION SIGNAL

C

P28 20BR/RD

SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT RECLINER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P41 16GY/WT (EXCEPT PREMIUM
II/III)

DRIVER SEAT RECLINER DOWN DRIVER

A

P141 16GY/WT (PREMIUM II/III)

SEAT RECLINER DOWN DRIVER

B

P43 16GY/LB (EXCEPT PREMIUM
II/III)

DRIVER SEAT RECLINER UP DRIVER

B

P143 16GY/LB (PREMIUM II/III)

SEAT RECLINER UP DRIVER

DRIVER POWER SEAT SWITCH (MIDLINE/PREMIUM) - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

P43 16GY/LB (MIDLINE/PREMIUM I)

DRIVER SEAT RECLINER UP DRIVER

2

P43 20GY/LB (PREMIUM II/III)

RECLINER UP SWITCH SENSE

3

P17 16RD/YL (MIDLINE/PREMIUM I)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

3

P17 20RD/YL (PREMIUM II/III)

DRIVER SEAT HORIZONTAL REARWARD SWITCH
SENSE

4

P41 16GY/WT (MIDLINE/PREMIUM I)

DRIVER SEAT RECLINER DOWN DRIVER

4

P41 20GY/WT (PREMIUM II/III)

RECLINER DOWN SWITCH SENSE

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 59

2001 JEEP GRAND CHEROKEE

DRIVER POWER SEAT SWITCH (MIDLINE/PREMIUM) - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

5

F35 16RD (MIDLINE/PREMIUM I)

FUSED B(+)

5

P9 20RD/LB (PREMIUM II/III)

SEAT SWITCH B(+) SUPPLY

6

P15 16YL/LB (MIDLINE/PREMIUM I)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

6

P15 20YL/LB (PREMIUM II/III)

DRIVER SEAT HORIZONTAL FORWARD SWITCH
SENSE

7

P19 16YL/LG (MIDLINE/PREMIUM I)

DRIVER SEAT FRONT UP DRIVER

7

P21 20RD/LG (RHD PREMIUM II/III)

DRIVER SEAT FRONT DOWN DRIVER

7

P19 20YL/LG (PREMIUM II/III)

SEAT FRONT UP SWITCH SENSE

8

P13 20RD/WT (RHD PREMIUM II/III)

DRIVER SEAT REAR DOWN DRIVER

8

P11 20YL/WT (PREMIUM II/III)

SEAT REAR UP SWITCH SENSE

8

P11 16YL/WT (MIDLINE/PREMIUM I)

DRIVER SEAT REAR UP DRIVER

9

P13 20RD/WT (PREMIUM II/III)

SEAT REAR DOWN SWITCH SENSE

9

P13 16RD/WT (MIDLINE/PREMIUM I)

DRIVER SEAT REAR DOWN DRIVER

9

P11 20YL/WT (RHD PREMIUM II/III)

DRIVER SEAT REAR UP DRIVER

10

P21 16RD/LG (MIDLINE/PREMIUM I)

DRIVER SEAT FRONT DOWN DRIVER

10

P21 20RD/LG (PREMIUM II/III)

SEAT FRONT DOWN SWITCH SENSE

10

P19 20YL/LG (RHD PREMIUM II/III)

DRIVER SEAT FRONT UP DRIVER

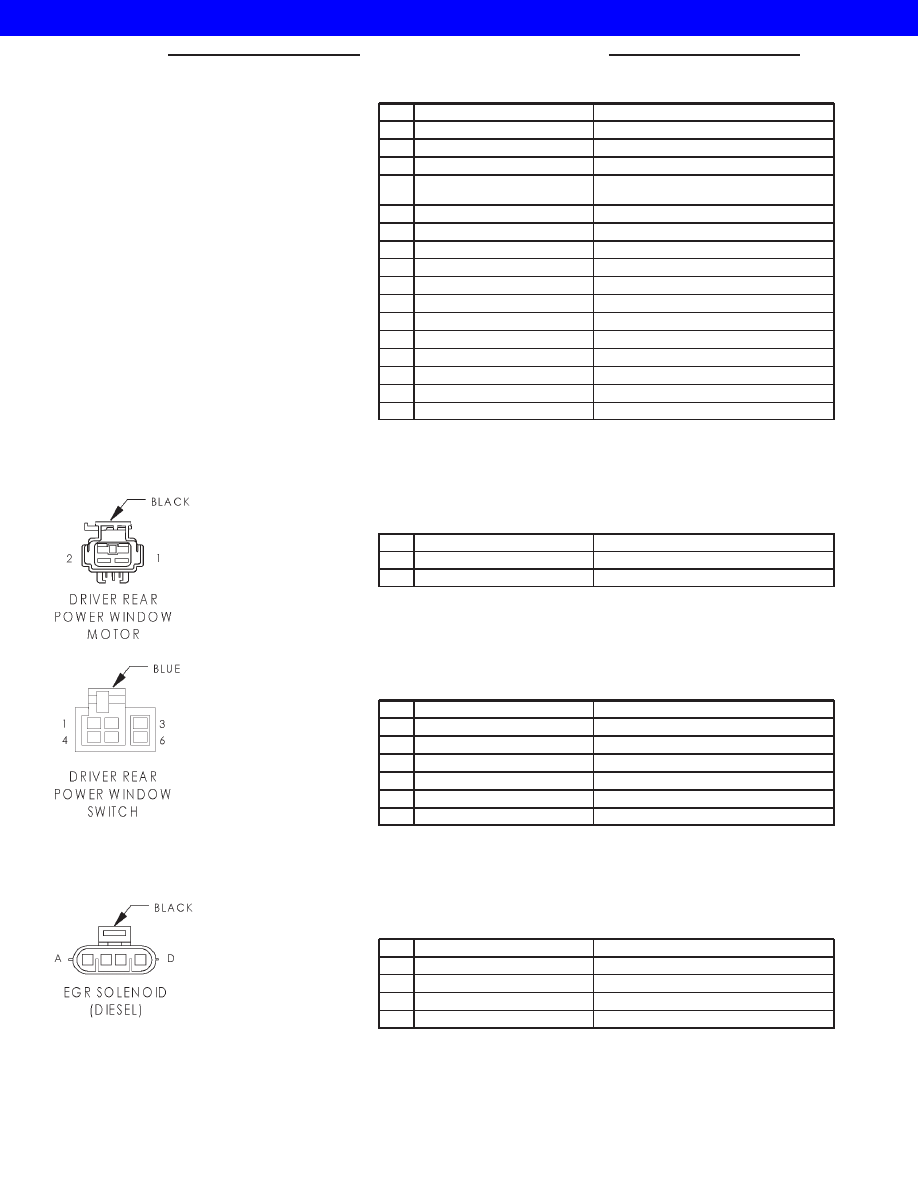

DRIVER REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q124 16DG/WT

WINDOW DRIVER (DOWN)

2

Q114 16GY/WT

WINDOW DRIVER (UP)

DRIVER REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 16GY

DRIVER REAR WINDOW DRIVER UP

2

Q114 16GY/WT

WINDOW DRIVER UP

3

E21 20OR/RD

DRIVER REAR DOOR SWITCH ILLUMINATION

4

Q24 16DG

DRIVER REAR WINDOW DRIVER DOWN

5

Q124 16DG/WT

WINDOW DRIVER DOWN

6

Z1 16BK

GROUND

EGR SOLENOID (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

F15 18DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

B

K35 18GY/YL

EGR SOLENOID CONTROL

C

-

-

D

Z1 18BK

GROUND

8Wa - 80 - 60

8Wa-80 CONNECTOR PIN-OUTS

WJ
