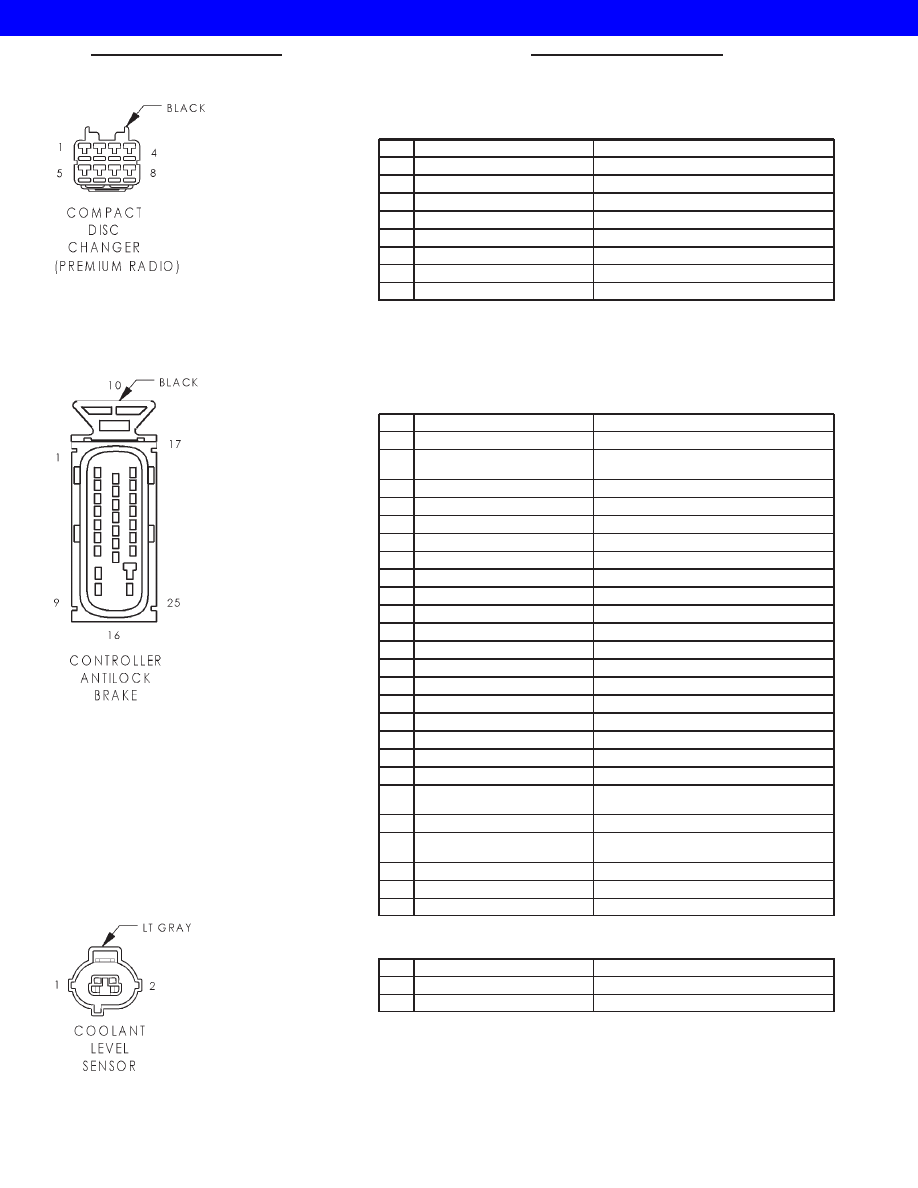

COMPACT DISC CHANGER (PREMIUM RADIO) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

X40 20WT/RD

AUDIO OUT RIGHT

2

C235 30WT/LB

SHIELD

3

D25 20YL/VT

PCI BUS

4

X112 20RD

IGNITION SWITCH OUTPUT

5

X41 20WT/DG

AUDIO OUT LEFT

6

Z4 20WT/BK

GROUND

7

Z17 20BK

GROUND

8

X160 20YL

B(+)

CONTROLLER ANTILOCK BRAKE - BLACK 25 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR 12VOLT SUP-
PLY

3

G7 18WaT/OR

VEHICLE SPEED SENSOR SIGNAL

4

F20 18DB/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

B4 18LG

LEFT REAR WHEEL SPEED SENSOR SIGNAL

6

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR 12VOLT SUPPLY

7

-

-

8

Z3 12BK/OR

GROUND

9

A20 12RD/DB

FUSED B(+)

10

D25 18YL/VT

PCI BUS

11

-

-

12

Z1 18BK

GROUND

13

B43 18PK/OR

G SWITCH TEST SIGNAL

14

B41 18YL/PK

G SWITCH NO. 1 SENSE

15

-

-

16

-

-

17

B42 18TN/WT

G SWITCH NO. 2 SENSE

18

L50 18WaT/TN

PRIMARY BRAKE SWITCH SIGNAL

19

B7 18WaT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

20

B6 18WaT/DB

RIGHT FRONT WHEEL SPEED SENSOR 12VOLT SUP-
PLY

21

G9 18GY/BK

BRAKE FLUID LEVEL SWITCH SENSE

22

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR 12VOLT SUP-
PLY

23

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

24

Z3 12BK/OR

GROUND

25

A10 12RD/DG

FUSED B(+)

COOLANT LEVEL SENSOR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G18 20PK/BK

COOLANT LEVEL SWITCH SENSE

2

Z1 20BK

GROUND

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 53

2001 JEEP GRAND CHEROKEE

CRANKSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

3

K7 20OR

5V SUPPLY

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20YL/VT

PCI BUS

3

-

-

4

Z2 20BK/OR

GROUND

5

Z21 20BK/LG

GROUND

6

D32 20LG/DG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

D19 20VT/OR

BODY CONTROL MODULE FLASH ENABLE

10

-

-

11

-

-

12

-

-

13

-

-

14

D20 20LG

SCI RECEIVE

15

-

-

16

F33 20PK/RD

FUSED B(+)

DIAGNOSTIC JUNCTION PORT - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

D25 20YL/VT/BR

PCI BUS (PCM TCM PDM CD SKIM)

2

D25 20YL/VT/GY

PCI BUS (DDM ABS MEM EVIC)

3

D25 20YL/VT/DG (AZC)

PCI BUS (AZC)

4

D25 18YL/VT/DB

PCI BUS (RADIO)

5

D25 18YL/VT/OR

PCI BUS (ACM)

6

D25 20YL/VT/RD

PCI BUS (MIC)

7

-

-

8

D25 20YL/VT/WT

PCI BUS (BCM)

9

D25 20YL/VT

PCI BUS (DLC)

10

-

-

DRIVER AIRBAG - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 18BK

DRIVER AIRBAG LINE 2

2

R45 18BK

DRIVER AIRBAG LINE 1

8Wa - 80 - 54

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

DRIVER BLEND DOOR MOTOR/ACTUATOR (AZC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

C95 20VT/WT

DRIVER BLEND DOOR DRIVER (B)

B

C33 20PK/DG

DRIVER BLEND DOOR DRIVER (A)

DRIVER CYLINDER LOCK SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G73 20LG/OR

DRIVER CYLINDER LOCK SWITCH SENSE

2

Z1 20BK

GROUND

DRIVER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 18TN/RD

DRIVER DOOR AJAR SWITCH SENSE

2

Z1 18BK

GROUND

3

P34 18PK/BK

DRIVER DOOR UNLOCK DRIVER

4

P35 18OR/BK

DRIVER DOOR LOCK DRIVER

DRIVER DOOR MODULE C1 - WHITE 15 WAY

CAV

CIRCUIT

FUNCTION

1

F21 12TN/LB

FUSED B(+)

2

Q23 16RD/WT

DRIVER REAR WINDOW DRIVER (DOWN)

3

Q13 16DB

DRIVER REAR WINDOW DRIVER (UP)

4

Z1 12BK

GROUND

5

P35 18OR/BK

DRIVER DOOR LOCK DRIVER

6

-

-

7

P34 18PK/BK

DRIVER DOOR UNLOCK DRIVER

8

D30 20VT/YL (JAPAN)

DIAGNOSTIC OUT

9

D25 20YL/VT

PCI BUS

10

G73 20LG/OR

DRIVER DOOR CYLINDER LOCK SWITCH SENSE

11

G75 18TN/RD

DRIVER DOOR AJAR SWITCH SENSE

12

E21 20OR/RD

DRIVER DOOR SWITCH ILLUMINATION

13

Q11 16LB

DRIVER WINDOW DRIVER (UP)

14

-

-

15

Q21 16WT

DRIVER WINDOW DRIVER (DOWN)

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 55

2001 JEEP GRAND CHEROKEE

DRIVER DOOR MODULE C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P95 20OR

MIRROR HORIZONTAL DRIVER

2

C118 20BK/WT

MIRROR HEATER GROUND

3

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

4

P69 20GY

MIRROR SENSOR GROUND

5

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

6

C117 20BK

MIRROR HEATER 12VOLT SUPPLY

7

P91 20WT

MIRROR COMMON DRIVER

8

P93 20RD

MIRROR VERTICAL DRIVER

9

M21 20PK/DG

COURTESY LAMP DRIVER

10

P110 20YL (BUILT-UP-EXPORT)

FOLDING MIRROR RETURN

11

P99 20DB (BUILT-UP-EXPORT)

FOLDING MIRROR FEED

12

L121 20BK/RD

COURTESY LAMP GROUND

DRIVER DOOR MODULE C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

BK

MEMORY SWITCH RETURN

2

BR

MEMORY SWITCH MUX

3

OR

MEMORY SET INDICATOR DRIVER

4

GY

SWITCH ILLUMINATION DRIVER

DRIVER FRONT DOOR COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20PK/DG

COURTESY LAMP DRIVER

2

L121 20BK/RD

COURTESY LAMP GROUND

DRIVER FRONT POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 16WT

DRIVER WINDOW DRIVER (DOWN)

2

Q11 16LB

DRIVER WINDOW DRIVER (UP)

DRIVER HEATED SEAT BACK (PREMIUM I/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

P88 16BK/BR

HEATED SEAT DRIVER

2

Z6 16BK/YL

GROUND

3

-

-

8Wa - 80 - 56

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
