C309 - WHITE (OVERHEAD SIDE)

CAV

CIRCUIT

1

D25 20VT/YL

2

M20 20YL/BK

3

M2 20YL/DG

4

P112 20BK/WT

5

P114 20BK/YL

6

L1 20BK/VT

7

G5 20DB/WT

8

-

9

-

10

F70 20PK

11

Q30 16TN

12

Z1 20BK (EXCEPT SUNROOF)

12

Z1 16BK (SUNROOF)

13

-

14

Z2 20BK/OR

15

G73 20LG/OR

C309 - WHITE (LEFT BODY SIDE)

CAV

CIRCUIT

1

D25 20VT/YL

2

M20 18YL/BK (RHD)

2

M20 20YL/BK (LHD)

3

M2 18YL (RHD)

3

M2 20YL/DG (LHD)

4

P112 20YL/WT

5

P114 20YL/RD

6

L1 20VT/BK

7

G5 20DB/WT

8

-

9

-

10

F70 20PK (LHD)

10

F70 18PK (RHD)

11

Q30 16TN

12

Z1 16BK

13

-

14

Z2 20BK/OR (LHD PREMIUM POWER
SEATS)

14

Z2 18BK/OR (RHD BASE)

15

G73 20LG/OR

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 45

2001 JEEP GRAND CHEROKEE

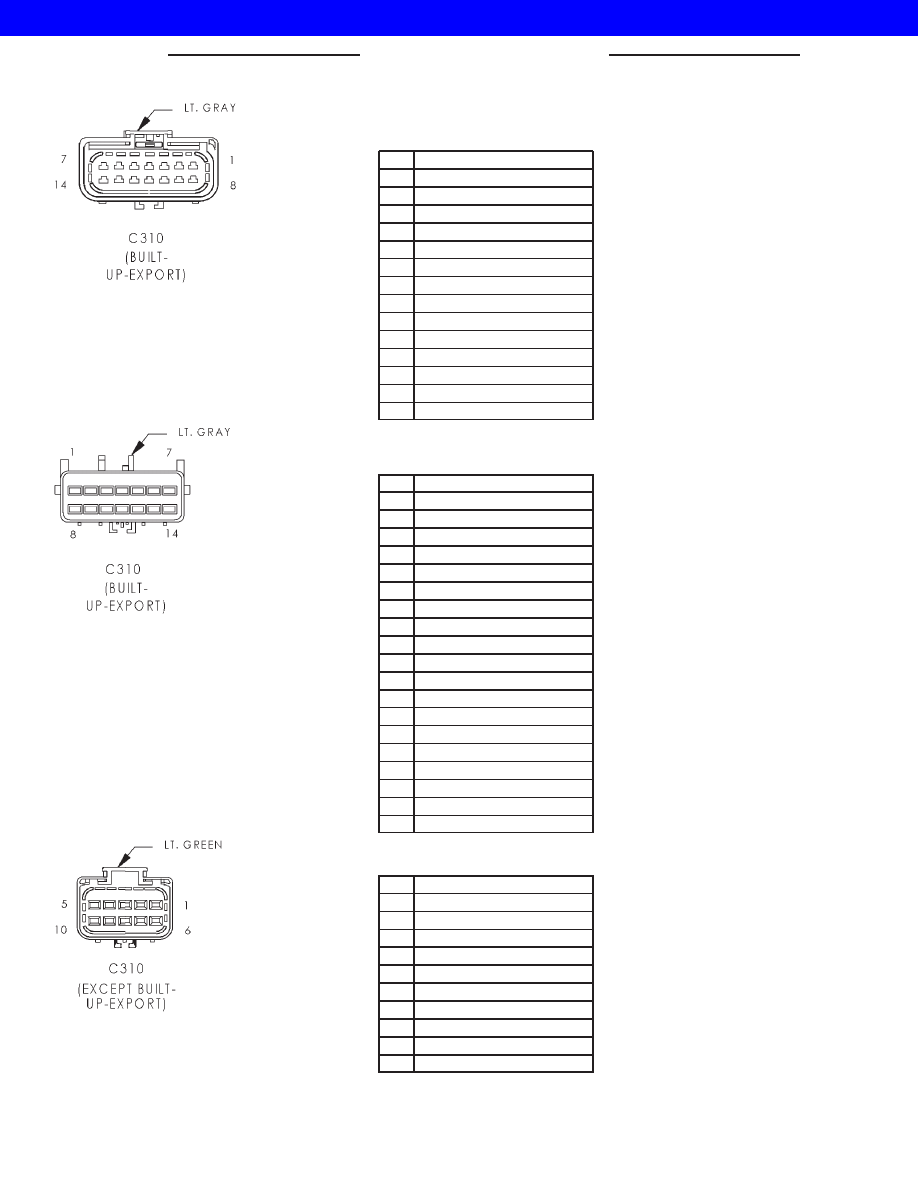

C310 (BUILT-UP-EXPORT) - LT.GRAY (TRAILER

TOW SIDE)

CAV

CIRCUIT

1

L50 16WT/TN

2

L62 20BR/RD

3

L1 18VT/BK

4

F30 14RD

5

L7 18BK/YL

6

L95 18DG/YL

7

B40 14LB

8

Z1 14BK

9

L50 18WaT/TN

10

L63 20DG/RD

11

Z1 14BK

12

-

13

-

14

-

C310 (BUILT-UP-EXPORT) - LT.GRAY (BODY

SIDE)

CAV

CIRCUIT

1

L50 16WT/TN (RHD)

1

L50 14WT/TN (LHD)

2

L62 18BR/RD (LHD)

2

L62 20BR/RD (RHD)

3

L1 18VT/BK

4

F30 14RD/YL (LHD)

4

F30 14RD (RHD)

5

L7 18BK/YL

6

L95 18DG/YL

7

B40 14LB (RHD)

7

B40 12LB (LHD)

8

Z1 14BK

9

L50 16WT/TN (RHD)

9

L50 18WaT/TN (LHD)

10

L63 20DG/RD

11

Z1 14BK

12

-

13

-

14

-

C310 - LT. GREEN (TRAILER TOW SIDE)

CAV

CIRCUIT

1

L50 16WT/TN

2

L62 20BR/RD

3

L1 18VT/BK

4

F30 14RD

5

L7 18BK/YL

6

Z1 14BK

7

B40 14LB

8

Z1 14BK

9

L50 18WaT/TN

10

L63 20DG/RD

8Wa - 80 - 46

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

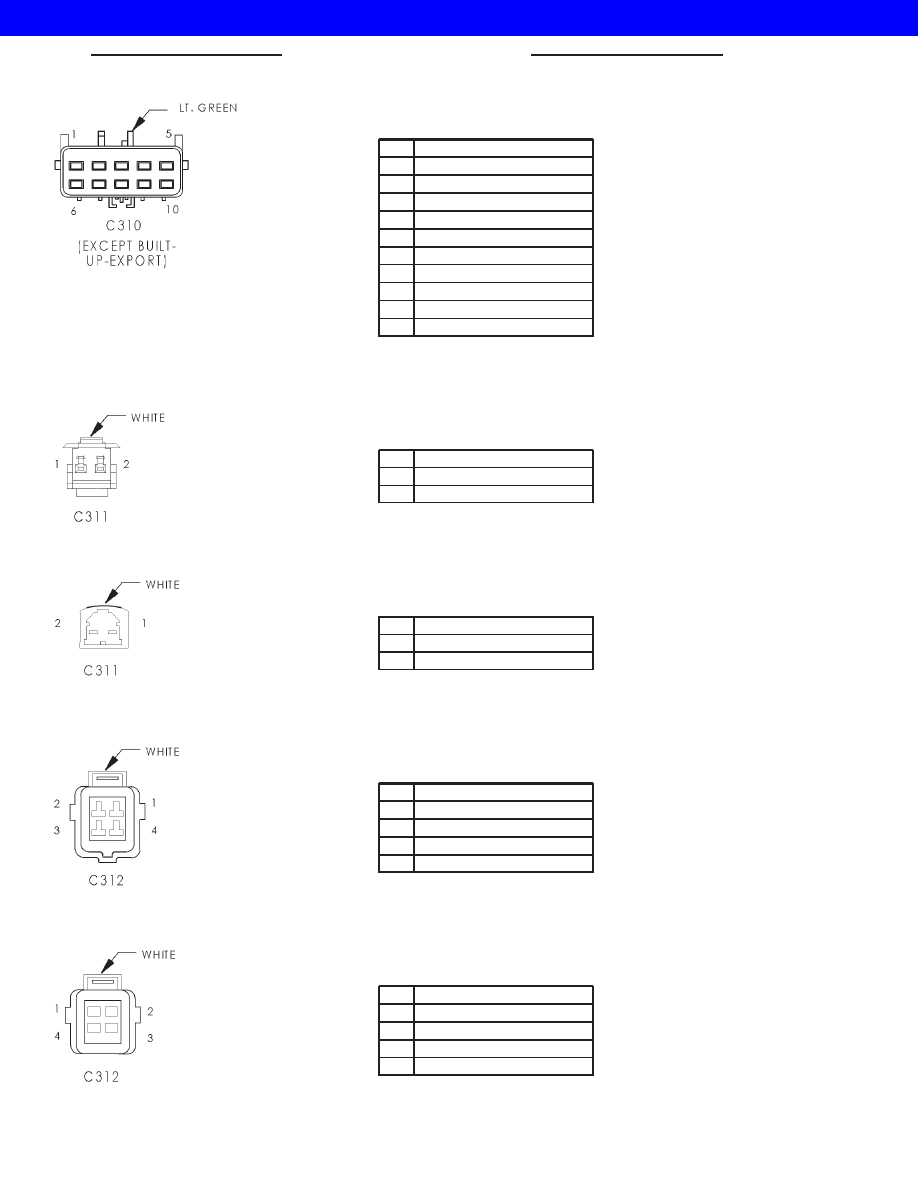

C310 - LT. GREEN (LEFT BODY SIDE)

CAV

CIRCUIT

1

L50 14WT/TN

2

L62 18BR/RD

3

L1 18VT/BK

4

F30 14RD/YL

5

L7 18BK/YL

6

Z1 14BK

7

B40 12LB

8

Z1 14BK

9

L50 18WaT/TN

10

L63 20DG/RD

C311 - WHITE (LIFTGATE SIDE)

CAV

CIRCUIT

1

L50 18WaT/TN

2

Z1 18BK

C311 - WHITE (CHMSL SIDE)

CAV

CIRCUIT

1

L50 18WaT/TN

2

Z1 18BK

C312 - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

L7 18BK/YL

3

P101 18OR/PK

4

F70 18PK

C312 - BLACK (LICENSE PLATE LAMP SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

L7 18BK/YL

3

P101 18OR/PK

4

F70 18PK

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 47

2001 JEEP GRAND CHEROKEE

C313 - WHITE (FRONT DRIVER DOOR SIDE)

CAV

CIRCUIT

1

P112 20YL/WT

2

P114 20YL/RD

C313 - WHITE (MUX JUMPER SIDE)

CAV

CIRCUIT

1

P112 20YL/WT

2

P114 20YL/RD

C314 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

D25 20YL/VT

2

F21 12TN/BK (LHD)

2

F21 12TN (RHD)

3

P35 18OR/VT

4

P36 18PK/VT

5

Z1 12BK

6

Q14 16GY

7

Q24 16DG

8

E20 20OR/DB

9

X56 18DB/PK (BASE LHD)

9

X80 18LB/BK (PREMIUM LHD)

9

X85 18LG/DG (RHD)

10

X54 18VT (BASE)

10

X87 18LG/RD (RHD)

10

X82 18LB/RD (PREMIUM)

11

-

12

-

13

-

14

-

C314 - LT. GRAY (FRONT PASSENGER DOOR

SIDE)

CAV

CIRCUIT

1

D25 20YL/VT

2

F21 12TN/BK

3

P35 18OR/VT

4

P36 18PK/VT

5

Z1 12BK

6

Q14 16GY

7

Q24 16DG

8

E20 20OR/DB

9

X85 18LB/BK (RHD)

9

X80 18LB/BK (LHD)

10

X82 18LB/RD (LHD)

10

X87 18LB/RD (RHD)

11

-

12

-

13

-

14

-
