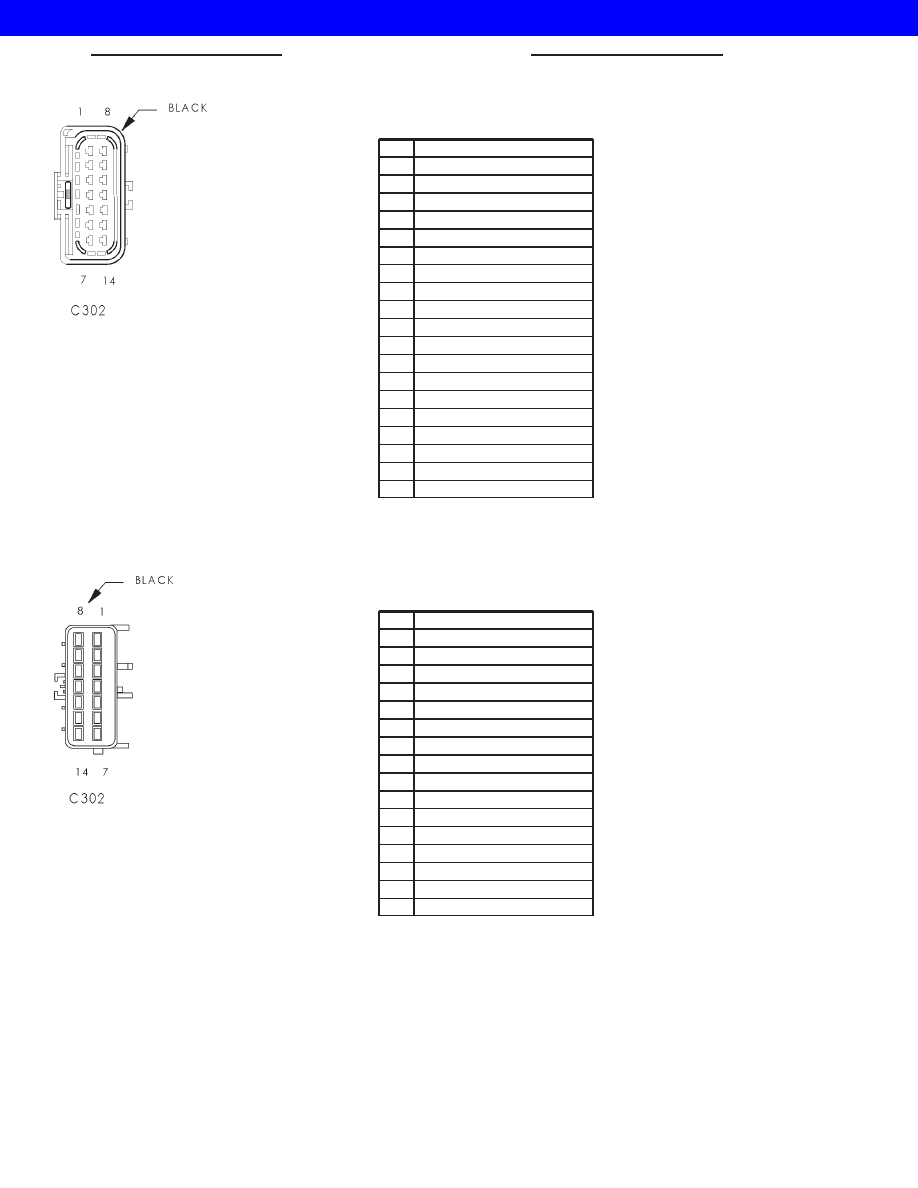

C302 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

P112 20YL/WT

2

P114 20YL/RD

3

D25 20YL/VT

4

Z1 12BK

5

E21 20OR/RD

6

Q13 16DB

7

Q23 16RD/WT

8

F21 12TN (RHD)

8

F21 12TN/LB (LHD)

9

X55 18BR/RD (LHD BASE)

9

X85 18LG/DG (LHD PREMIUM)

9

X80 18LB/BK (RHD PREMIUM)

10

X82 18LB/RD (RHD PREMIUM)

10

X53 18DG/OR (LHD BASE)

10

X87 18LG/RD (LHD PREMIUM)

11

M1 18PK/RD (JAPAN)

12

-

13

-

14

-

C302 - BLACK (FRONT DRIVER DOOR SIDE)

CAV

CIRCUIT

1

P112 20YL/WT

2

P114 20YL/RD

3

D25 20YL/VT

4

Z1 12BK

5

E21 20OR/RD

6

Q13 16DB

7

Q23 16RD/WT

8

F21 12TN/LB

9

X80 18LG/DG (RHD PREMIUM)

9

X85 18LG/DG (LHD PREMIUM)

10

X82 18LG/RD (RHD PREMIUM)

10

X87 18LG/RD (LHD PREMIUM)

11

M1 18PK (JAPAN)

12

-

13

-

14

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 41

2001 JEEP GRAND CHEROKEE

C303 - WHITE (RIGHT BODY SIDE)

CAV

CIRCUIT

1

X58 18DB/OR (BASE AUDIO)

1

X92 18TN/DG (PREMIUM AUDIO)

2

X52 18DB/WT (BASE AUDIO)

2

X90 18WaT/VT (PREMIUM AUDIO)

3

E21 20OR/DB (RHD)

3

E20 20OR/DB (LHD)

4

P35 18OR/VT

5

P36 18PK/VT

6

-

7

-

8

Q13 16DB (RHD)

8

Q14 16GY (LHD)

9

Q24 16DG (LHD)

9

Q23 16RD/WT (RHD)

10

Z1 16BK

11

G76 20TN/YL (RHD)

11

G76 18TN/YL (LHD)

C303 - WHITE (REAR DOOR SIDE)

CAV

CIRCUIT

1

X92 18TN/DG

2

X90 18WaT/VT

3

E21 20OR/RD

4

P35 18OR/VT

5

P36 18PK/VT

6

-

7

-

8

Q14 16GY

9

Q24 16DG

10

Z1 16BK

11

G76 18TN/YL

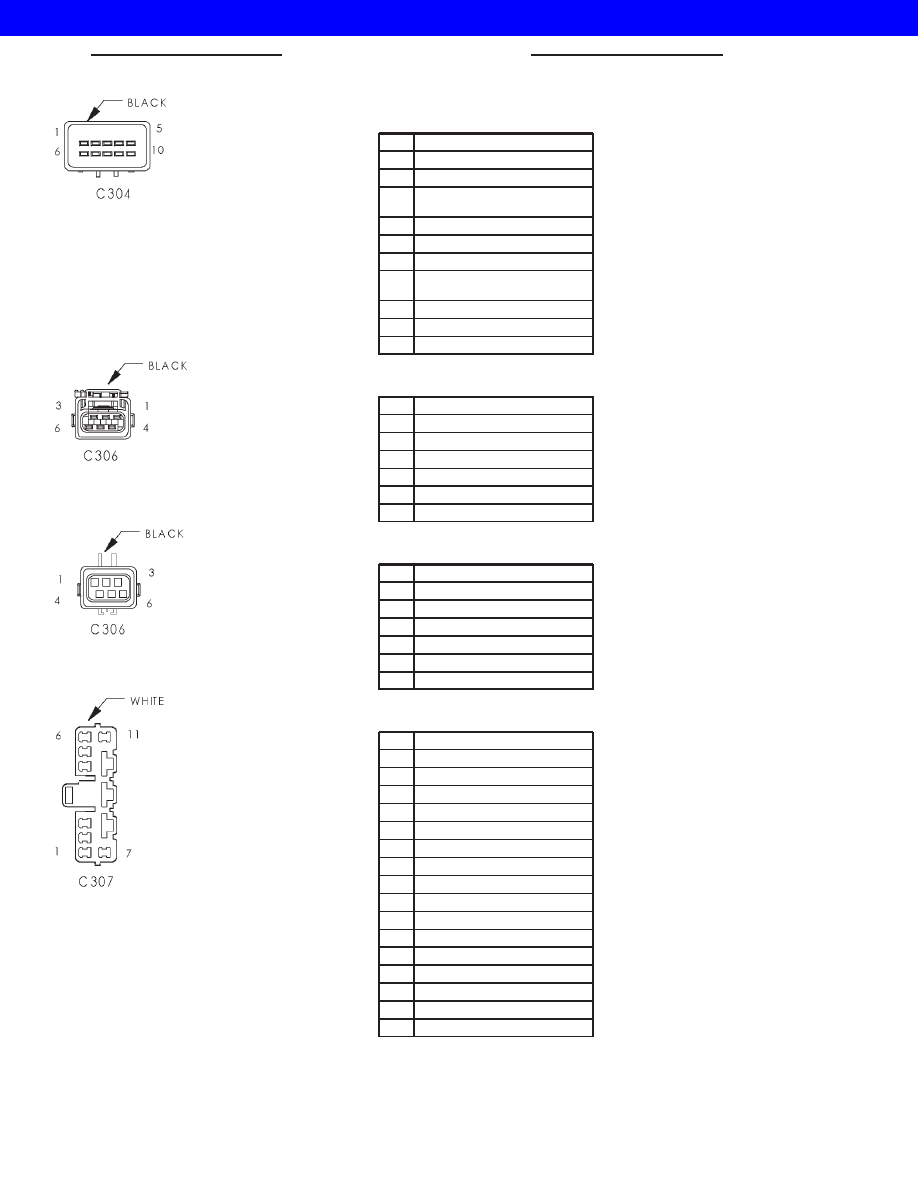

C304 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

P86 20PK/BK

2

P130 16DG/WT

3

D25 20YL/VT

4

F35 16RD

5

Z1 16BK

6

P29 20BR/WT

7

Z2 18BK/OR (RHD)

7

Z2 20BK/OR (LHD)

8

Z5 16BK/VT

9

G10 20LG/RD (BUILT-UP-EXPORT)

10

-

8Wa - 80 - 42

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

C304 - BLACK (POWER SEAT SIDE)

CAV

CIRCUIT

1

P86 20DG/YL (HEATED SEATS)

2

P130 16DG/WT (HEATED SEATS)

3

D25 20VT/YL (PREMIUM POWER
SEATS)

4

F35 16RD

5

Z1 16BK

6

P9 20BR/WT (HEATED SEATS)

7

Z2 20BK/OR (PREMIUM POWER
SEATS)

8

Z5 16BK/VT (HEATED SEATS)

9

G10 20LG/RD (LHD BUILT-UP-EXPORT)

10

-

C306 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

P130 16DG/WT

2

Z1 16BK

3

F37 16RD/LB

4

P86 20PK/BK

5

P29 20BR/WT

6

Z5 16BK/VT

C306 - BLACK (POWER SEAT SIDE)

CAV

CIRCUIT

1

P130 16DG/WT (HEATED SEATS)

2

Z1 16BK

3

F37 16RD/LB

4

P86 20DG/YL (HEATED SEATS)

5

P29 20BR/WT (HEATED SEATS)

6

Z5 16BK/VT (HEATED SEATS)

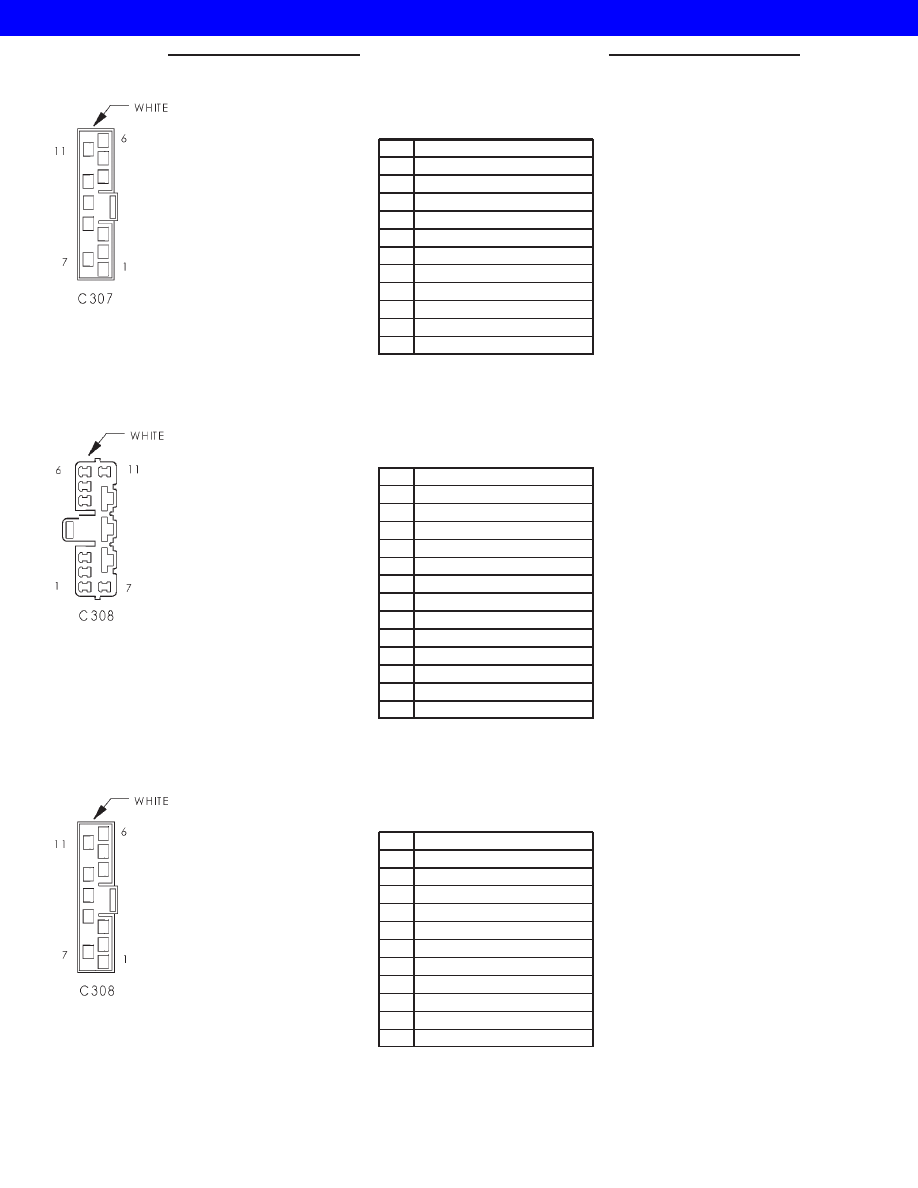

C307 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

X93 18DG/WT (RHD)

1

X57 18WaT/DG (LHD)

2

X51 18DG/WT (LHD)

2

X91 18WaT/DG (RHD)

3

E20 20OR/DB (RHD)

3

E21 20OR/RD (LHD)

4

P35 18OR/VT

5

P36 18PK/VT

6

-

7

-

8

Q13 16DB (LHD)

8

Q14 16GY (RHD)

9

Q24 16DG (RHD)

9

Q23 16RD/TN (LHD)

10

Z1 16BK

11

G77 20TN/OR

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 43

2001 JEEP GRAND CHEROKEE

C307 - WHITE (REAR DOOR SIDE)

CAV

CIRCUIT

1

X92 18TN/DG

2

X90 18WaT/VT

3

E21 20OR/RD

4

P35 18OR/VT

5

P36 18PK/VT

6

-

7

-

8

Q14 16GY

9

Q24 16DG

10

Z1 16BK

11

G76 18TN/YL

C308 - WHITE (LEFT BODY SIDE)

CAV

CIRCUIT

1

G78 20TN/BK

2

P35 18PK/VT (RHD)

2

P35 18OR/VT (LHD)

3

P36 18OR/VT (RHD)

3

P36 18PK/VT (LHD)

4

V13 18BR/LG

5

V22 18BR/YL

6

F70 18PK

7

L50 18WaT/TN

8

Z1 12BK

9

G80 20VT/YL

10

C15 12BK/WT

11

L7 18BK/YL

C308 - WHITE (LIFTGATE SIDE)

CAV

CIRCUIT

1

G78 20TN/BK

2

P35 18OR/VT

3

P36 18PK/VT

4

V13 18BR/LG

5

V22 18BR/YL

6

F70 18PK

7

L50 18WaT/TN

8

Z1 12BK

9

G80 18VT/YL

10

C15 12BK/WT

11

L7 18BK/YL

8Wa - 80 - 44

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
