C300 - GRAY (LEFT BODY SIDE)

CAV

CIRCUIT

14

B42 18TN/WT

15

B43 18PK/OR

16

P29 20BR/WT (HEATED SEATS)

17

P86 20PK/BK (HEATED SEATS)

18

E21 20OR/RD

19

K4 20BK/LB (GAS)

20

K226 20LB/YL (GAS)

21

L62 18BR/RD

22

L95 18DG/YL (BUILT-UP-EXPORT)

23

-

24

L1 18VT/BK

25

-

26

-

27

-

28

-

29

-

30

-

31

-

32

-

33

-

34

-

35

-

36

-

37

-

38

-

39

-

40

-

41

-

42

-

43

-

44

-

45

-

46

-

47

-

48

-

49

-

50

-

51

-

52

-

53

X57 18WaT/DG

54

X51 18DG/WT

55

-

56

-

57

-

58

-

59

-

60

-

A

P130 16DG/WT (HEATED SEATS)

B

Q13 16DB

C

B40 12LB (EXCEPT BUX)

C

B40 14LB (BUILT-UP-EXPORT)

D

L50 14WT/TN (EXCEPT BUX)

E

Z5 16BK/VT (HEATED SEATS)

F

-

G

-

H

-

J

-

K

-

L

Q23 16RD/WT

M

A141 16DG/BK (GAS)

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 37

2001 JEEP GRAND CHEROKEE

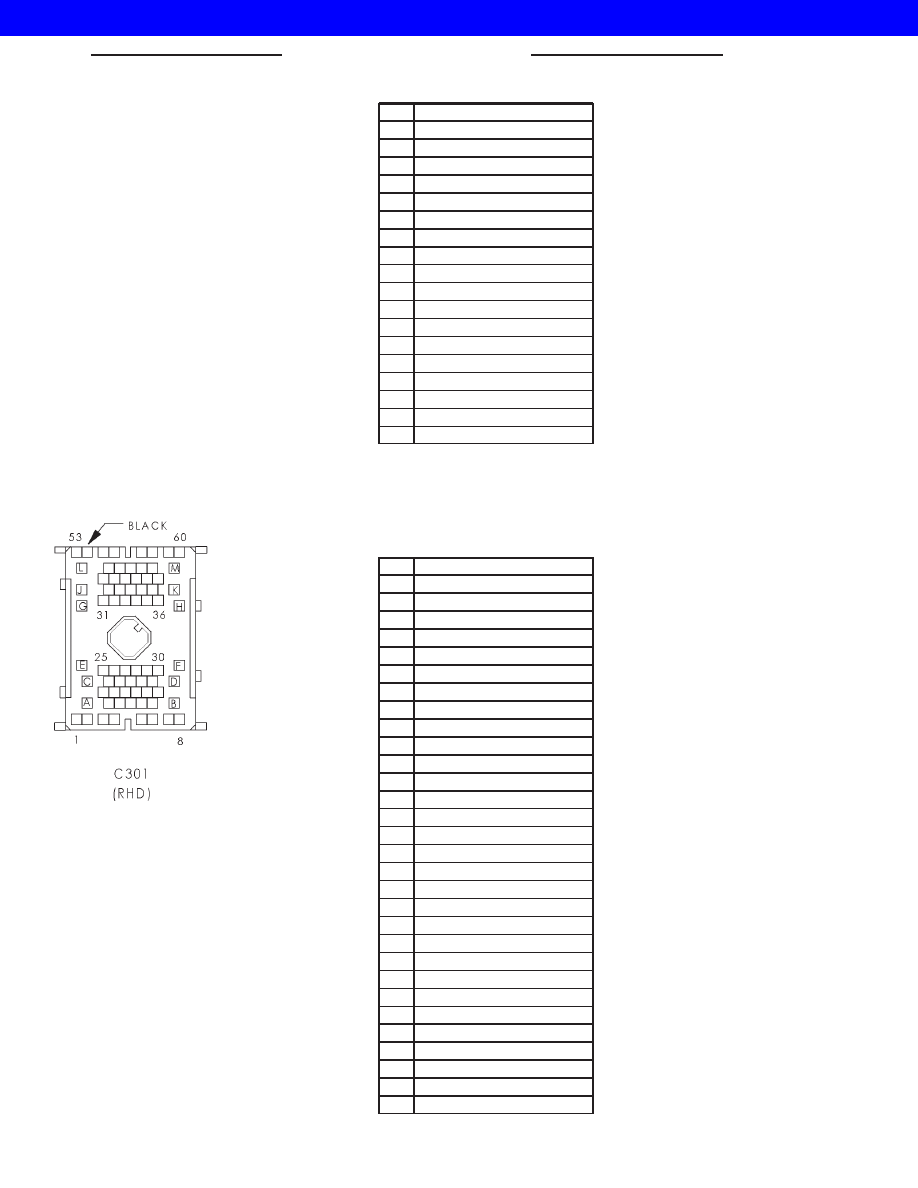

C301 (RHD) - BLACK (LEFT BODY SIDE)

CAV

CIRCUIT

1

L50 18Wa/TTN

2

F70 18PK

3

M2 18YL

4

M20 18YL/BK

5

P35 18 OR/VT

6

P36 18PK/VT

7

-

8

-

9

L95 18DG/YL

10

L63 18DG/RD

11

G80 20VT/YL

12

X80 18LB/BK

13

X82 18LB/RD

14

X85 18LG/DG

15

X87 18LG/RD

16

X93 18DG/WT

17

X91 18WaT/DG

18

X84 18OR/GY

19

L62 20BR/RD

20

X86 18OR/RD

21

X81 18YL/BK

22

X83 18YL/RD

23

X56 18DB/PK

24

X51 18WaT/DG

25

X57 18DG/WT

26

X52 18DB/WT

27

X58 18DB/OR

28

X54 18VT

29

X55 18BR/RD

30

X53 18DG/OR

31

X64 18BR/WT

32

D25 20YL/VT

33

-

34

G78 20TN/BK

35

-

36

-

37

E21 20OR/RD

38

G77 20TN/OR

39

G76 20TN/YL

40

L1 18VT/BK

41

G5 20DB/WT

42

P86 20PK/BK

43

P29 20BR/WT

44

G73 20LG/OR

45

C235 20WT/LB (CD)

46

X160 20YL (CD)

47

X40 20WT/RD (CD)

48

-

49

X112 20RD (CD)

50

X41 20WT/DG (CD)

51

Z4 20WT/BK (CD)

52

Z17 20BK (CD)

53

-

54

-

8Wa - 80 - 38

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

C301 (RHD) - BLACK (LEFT BODY SIDE)

CAV

CIRCUIT

55

-

56

-

57

-

58

-

59

-

60

-

A

Q13 16DB

B

Q23 16RD/WT

C

F30 14RD

D

F60 16RD/WT

E

Z1 16BK

F

Z5 16BK/VT

G

C15 12BK/WT

H

A148 16VT

J

L50 16WT/TN

K

-

L

Q30 16TN

M

P130 16DG/WT

C301 (RHD) - BLACK (RIGHT BODY SIDE)

CAV

CIRCUIT

1

L50 18WaT/TN

2

F70 18PK

3

M2 18YL

4

M20 18YL/BK

5

P35 18OR/VT

6

P36 18PK/VT

7

-

8

-

9

L95 18DG/YL

10

L63 18DG/RD

11

G80 20VT/YL

12

X80 18LB/BK

13

X82 18LB/RD

14

X85 18LG/DG

15

X87 18LG/RD

16

X93 18DG/WT

17

X91 18WaT/DG

18

X84 18OR/GY

19

L62 18BR/RD

20

X86 18OR/RD

21

X81 18YL/BK

22

X83 18YL/RD

23

X56 18DB/BK

24

X51 18WaT/DG

25

X57 18DG/WT

26

X52 18DB/WT

27

X58 18DB/OR

28

X54 18VT

29

X55 18BR/RD

30

X53 18DG/OR

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 39

2001 JEEP GRAND CHEROKEE

C301 (RHD) - BLACK (RIGHT BODY SIDE)

CAV

CIRCUIT

31

X64 18BR/WT

32

D25 20YL/VT

33

-

34

G78 20TN/BK

35

-

36

-

37

E21 20OR/RD

38

G77 20TN/OR

39

G76 20TN/YL

40

L1 18VT/BK

41

G5 20DB/WT

42

P86 20PK/BK

43

P29 20BR/WT

44

G73 20LG/OR

45

C235 20WT/LB

46

X160 20YL

47

X40 20WT/RD

48

-

49

X112 20RD

50

X41 20WT/DG

51

Z4 20WT/BK

52

Z17 20BK

53

-

54

-

55

-

56

-

57

-

58

-

59

-

60

-

A

Q13 16DB

B

Q23 16RD/WT

C

F30 12RD

D

F60 16RD/WT

E

Z1 16BK

F

Z5 16BK/VT

G

C15 12BK/WT

H

A148 16VT

J

L50 16WT/TN

K

-

L

Q30 16TN

M

P130 16DG/WT
