INSTALLATION

NOTE: A pinion depth shim/oil slinger is placed
between the rear pinion bearing cone and the pin-
ion head to achieve proper ring gear and pinion
mesh. If ring gear and pinion are reused, the pinion
depth shim/oil slinger should not require replace-
ment. Refer to Adjustment (Pinion Gear Depth) to
select the proper thickness shim/oil slinger if ring
and pinion gears are replaced.

(1) Apply Mopar

t Door Ease or equivalent lubri-

cant to outside surface of bearing cup.

(2) Install pinion rear bearing cup with Installer

C-4308 and Driver Handle C-4171 (Fig. 29) and ver-
ify cup is seated.

(3) Apply Mopar

t Door Ease or equivalent lubri-

cant to outside surface of bearing cup.

(4) Install pinion front bearing cup with Installer

D-129 and Handle C-4171 (Fig. 30) and verify cup is
seated.

(5) Install pinion front bearing and oil slinger, if

equipped.

(6) Apply a light coating of gear lubricant on the

lip of pinion seal. Install seal with Installer D-163
and Handle C-4171 (Fig. 31).

(7) Install depth shim on the pinion gear.
(8) Install rear bearing and slinger if equipped, on

the pinion gear with Installer 6448 and a press (Fig.
32).

(9) Install a new collapsible preload spacer on pin-

ion shaft and install pinion gear in the housing (Fig.
33).

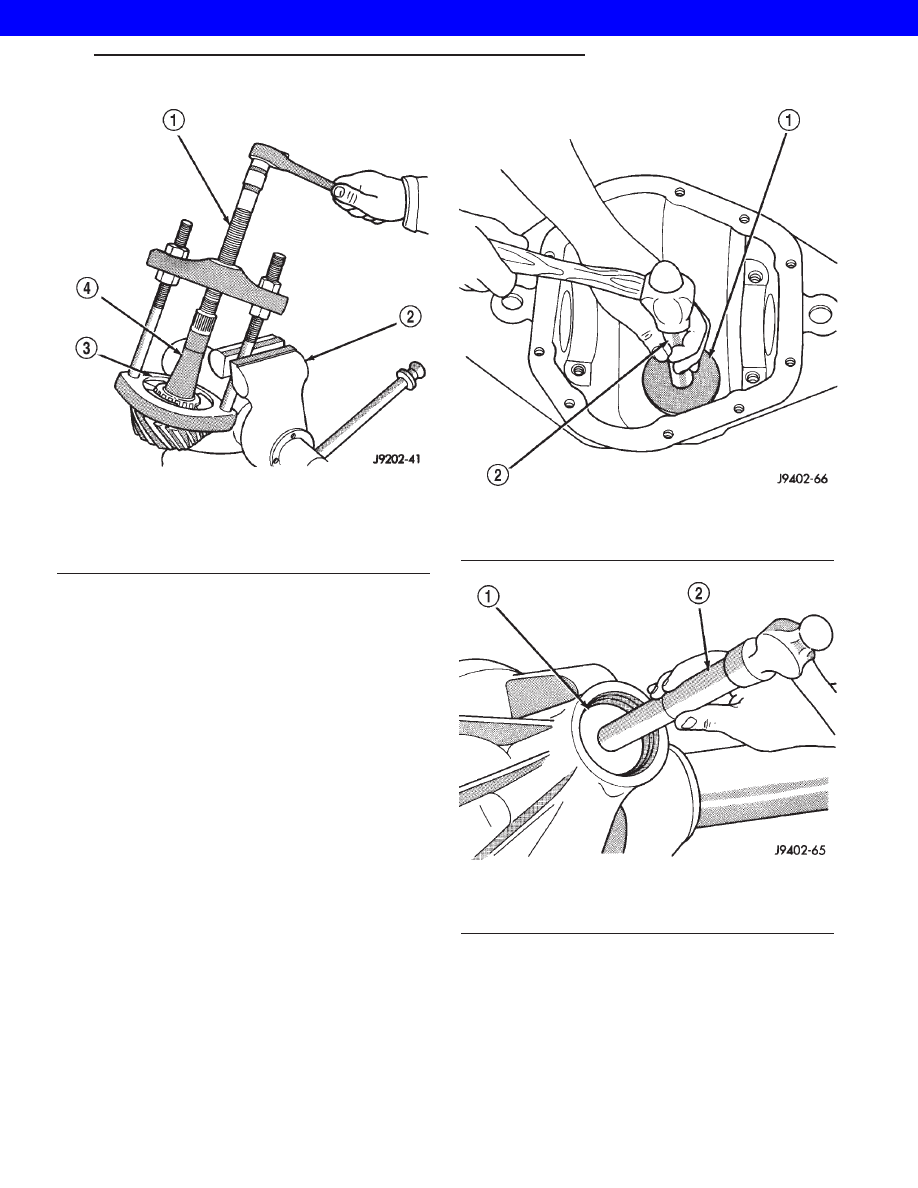

Fig. 28 Rear Pinion Bearing Puller

1 - PULLER
2 - VISE
3 - ADAPTERS
4 - PINION GEAR SHAFT

Fig. 29 Rear Pinion Bearing Cup

1 - INSTALLER
2 - HANDLE

Fig. 30 Front Pinion Bearing Cup

1 - INSTALLER
2 - HANDLE

WG

REAR AXLE - 226RBA

3s - 53

PINION GEAR/RING GEAR (Continued)

2001 JEEP GRAND CHEROKEE

(10) Install yoke with Installer C-3718 and Span-

ner Wrench 6958 (Fig. 34).

(11) Install the yoke washer and a new nut on the

pinion gear and tighten the pinion nut until there is
zero bearing end-play.

(12) Tighten the nut to 298 N·m (220 ft. lbs.).

Fig. 31 Pinion Seal Installer

1 - HANDLE
2 - INSTALLER

Fig. 32 Rear Pinion Bearing

1 - PRESS
2 - INSTALLATION TOOL
3 - DRIVE PINION GEAR
4 - DRIVE PINION GEAR SHAFT REAR BEARING

Fig. 33 Collapsible Preload Spacer

1 - COLLAPSIBLE SPACER
2 - SHOULDER
3 - PINION GEAR
4 - OIL SLINGER
5 - REAR BEARING

Fig. 34 Pinion Yoke Installer

1 - INSTALLER
2 - PINION YOKE
3 - AXLE HOUSING
4 - SPANNER WRENCH

3s - 54

REAR AXLE - 226RBA

WG

PINION GEAR/RING GEAR (Continued)

2001 JEEP GRAND CHEROKEE

CAUTION: Never loosen pinion gear nut to decrease
pinion gear bearing rotating torque and never
exceed specified preload torque. If preload torque
or rotating torque is exceeded a new collapsible
spacer must be installed.

(13) Using Spanner Wrench 6958 and a torque

wrench set at 380 N·m (280 ft. lbs.), (Fig. 35) slowly
tighten the nut in 6.8 N·m (5 ft. lbs.) increments
until the rotating torque is achieved. Measure the
rotating torque frequently to avoid over crushing the
collapsible spacer (Fig. 36).

NOTE: If more than 380 N·m (280 ft. lbs.) torque is
required to crush the collapsible spacer, the spacer
is defective and must be replaced.

(14) Check bearing rotating torque with a inch

pound torque wrench (Fig. 36). The pinion gear rotat-
ing torque should be:

• Original Bearings: 1 to 2.25 N·m (10 to 20 in.

lbs.).

• New Bearings: 2.8 to 4 N·m (25 to 35 in. lbs.).
(15) Invert the differential case and start two ring

gear bolts. This will provide case-to-ring gear bolt
hole alignment.

(16) Invert the differential case in the vise.
(17) Install new ring gear bolts and alternately

tighten to 95-122 N·m (70-90 ft. lbs.) (Fig. 37).

CAUTION: Do not reuse the bolts that held the ring
gear to the differential case. The bolts can fracture
causing extensive damage.

NOTE: If equipped with Veri-Lok differential install
oil feed plenum and side bearing.

(18) Install differential in housing.

Fig. 35 Pinion Nut

1 - SPANNER WRENCH
2 - PIPE
3 - TORQUE WRENCH

Fig. 36 Pinion Gear Rotating Torque

1 - PINION YOKE
2 - TORQUE WRENCH

Fig. 37 Ring Gear

1 - TORQUE WRENCH
2 - RING GEAR BOLT
3 - RING GEAR
4 - CASE

WG

REAR AXLE - 226RBA

3s - 55

PINION GEAR/RING GEAR (Continued)

2001 JEEP GRAND CHEROKEE

NOTE: When installing a Vari-lok™ differential the
oil feed tube must be pointed to the bottom of the
housing. If differential is installed with the oil feed
tube pointed toward the top, the anti-rotation tabs
will be damaged.

(19) Verify differential bearing preload, gear mesh

and contact pattern. Refer to Ajustments for proce-
dure.

(20) Install differential cover and fill with gear

lubricant.

(21) Install the propeller shaft with the reference

marks aligned.

(22) Remove supports and lower vehicle.
