(10) Insert Turning Bar C-6960-2 into the pinion

mate shaft hole in the case (Fig. 36).

(11) Loosen the Forcing Screw in small increments

until the clutch pack tension is relieved and the dif-
ferential case can be turned using Turning Bar.

(12) Rotate differential case until the pinion gears

can be removed.

(13) Remove pinion gears from differential case.

(14) Remove

Forcing

Screw,

Step

Plate

and

Threaded Adapter.

(15) Remove top side gear, clutch pack retainer

and clutch pack. Keep plates in correct order during
removal (Fig. 37).

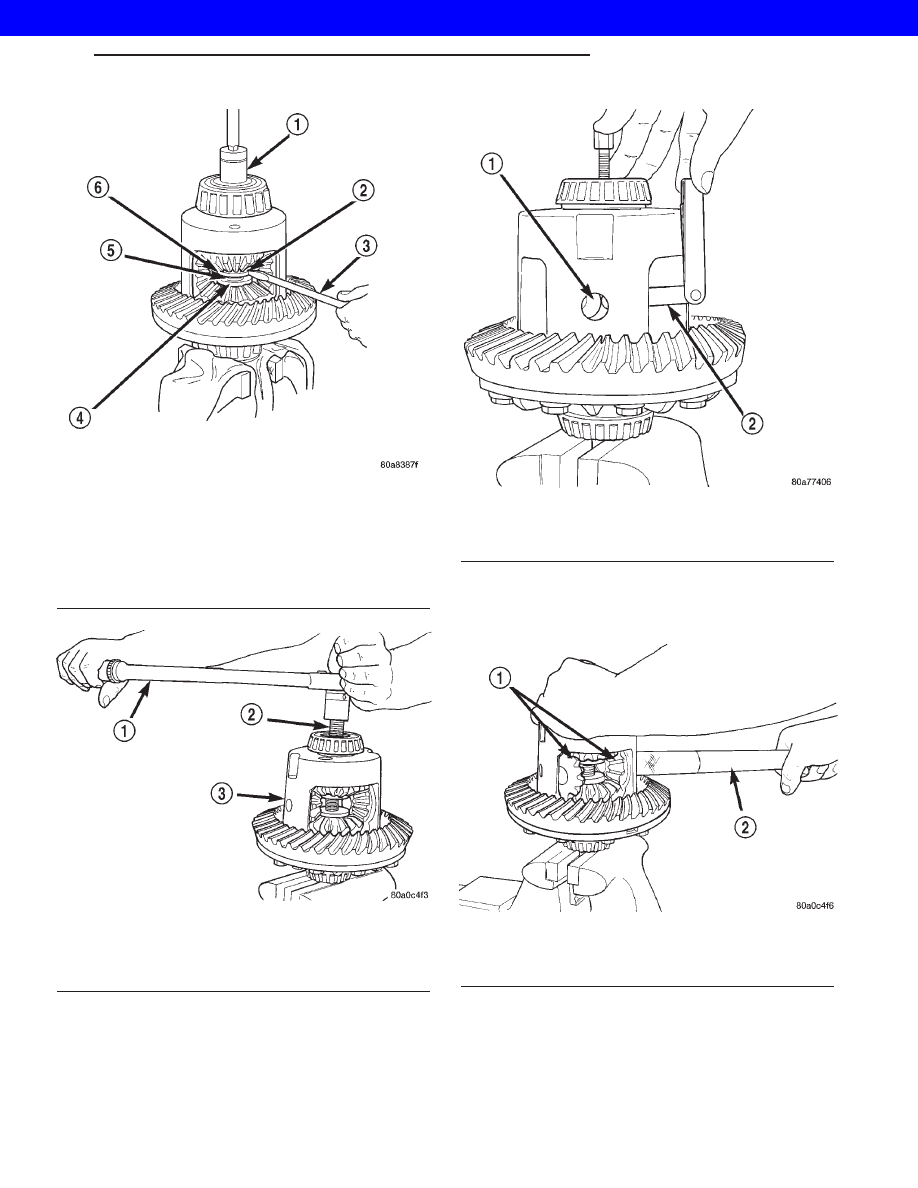

Fig. 33 Threaded Adapter Disc

1 - SOCKET
2 - SLOT IN ADAPTER
3 - SCREWDRIVER
4 - DISC
5 - THREADED ROD
6 - THREADED ADAPTER DISC

Fig. 34 Compress Belleville Spring

1 - TORQUE WRENCH
2 - TOOL ASSEMBLED
3 - DIFFERENTIAL CASE

Fig. 35 Pinion Gear Thrust Washer

1 - THRUST WASHER
2 - FEELER GAUGE

Fig. 36 Pinion Gear

1 - PINION GEARS
2 - TURNING BAR

WG

REAR AXLE - 198RBI

3s - 33

DIFFERENTIAL TRAC-LOCK (Continued)

2001 JEEP GRAND CHEROKEE

(16) Remove differential case from the Holding

Fixture. Remove side gear, clutch pack retainer and
clutch pack. Keep plates in correct order during
removal.

ASSEMBLY

Clean all components in cleaning solvent. Dry com-

ponents with compressed air. Inspect clutch pack
plates for wear, scoring or damage. Replace both
clutch packs if any one component in either pack is
damaged. Inspect side gears and pinions. Replace
any gear that is worn, cracked, chipped or damaged.
Inspect differential case and pinion shaft. Replace if
worn or damaged.

Lubricate each component with gear lubricant

before assembly.

(1) Assemble the clutch discs into packs and

secure disc packs with retaining clips (Fig. 38).

NOTE: New Plates and discs with fiber coating (no
grooves or lines) must be presoaked in Friction
Modifier before assembly. Soak plates and discs for
a minimum of 20 minutes.

(2) Position assembled clutch disc packs on the

side gear hubs.

(3) Install clutch pack and side gear in the ring

gear side of the differential case (Fig. 39). Be sure
clutch pack retaining clips remain in position
and are seated in the case pockets.

(4) Position the differential case on the Holding

Fixture 6965.

(5) Install lubricated Step Plate C-6960-3 in lower

side gear (Fig. 40).

(6) Install the upper side gear and clutch disc pack

(Fig. 40).

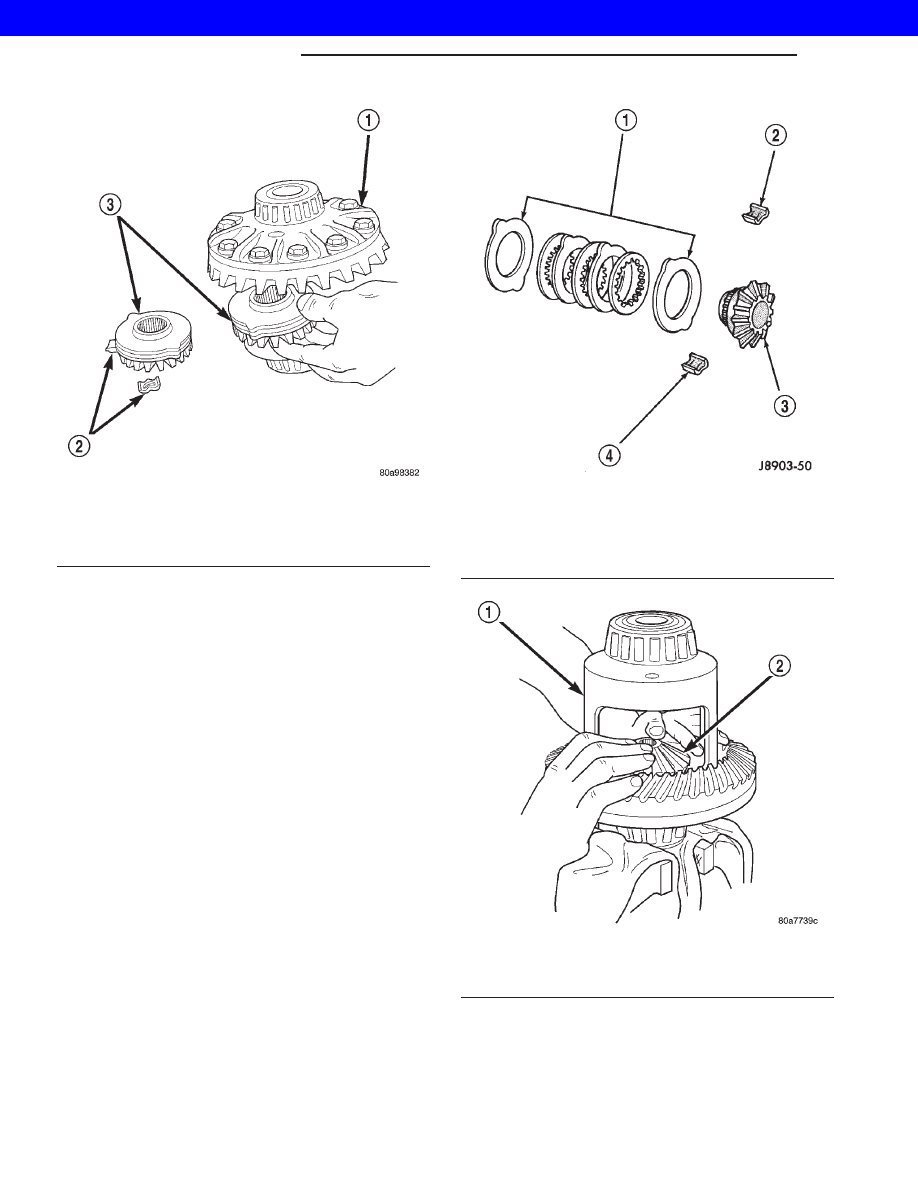

Fig. 37 Side Gear & Clutch Pack

1 - DIFFERENTIAL CASE
2 - RETAINER
3 - SIDE GEAR AND CLUTCH DISC PACK

Fig. 38 Clutch Disc Pack

1 - CLUTCH PACK
2 - RETAINER
3 - SIDE GEAR
4 - RETAINER

Fig. 39 Clutch Pack and Side Gear

1 - DIFFERENTIAL CASE
2 - SIDE GEAR AND CLUTCH PACK

3s - 34

REAR AXLE - 198RBI

WG

DIFFERENTIAL TRAC-LOCK (Continued)

2001 JEEP GRAND CHEROKEE

(7) Hold assembly in position. Insert Threaded

Adapter C-6960-1 into top side gear.

(8) Install Forcing Screw C-6960-4 and tighten

screw to slightly compress clutch disc.

(9) Place pinion gears in position in side gears and

verify that the pinion mate shaft hole is aligned.

(10) Rotate case with Turning Bar C-6960-2 until

the pinion mate shaft holes in pinion gears align
with holes in case. It may be necessary to slightly
tighten the forcing screw in order to install the pin-
ion gears.

(11) Tighten forcing screw to 122 N·m (90 ft. lbs.)

maximum to compress the Belleville springs.

(12) Lubricate and install thrust washers behind

pinion gears and align washers with a small screw
driver. Insert mate shaft into each pinion gear to ver-
ify alignment.

(13) Remove

Forcing

Screw,

Step

Plate

and

Threaded Adapter.

(14) Install pinion gear mate shaft and align holes

in shaft and case.

(15) Install pinion mate shaft lock screw finger

tight to hold shaft during differential installation.

(16) Lubricate all differential components with

hypoid gear lubricant.

DIFFERENTIAL CASE
BEARINGS

REMOVAL

(1) Raise and support vehicle.
(2) Remove differential case from axle housing.
(3) Remove bearings from the differential case

with Puller/Press C-293-PA, Adapter 8352 and Plug
SP-3289 (Fig. 41).

INSTALLATION

NOTE: If differential side bearings or differential
case are replaced, differential side bearing shim
requirements may change. Refer to Adjustments
(Differential Bearing Preload and Gear Backlash) for
procedures.

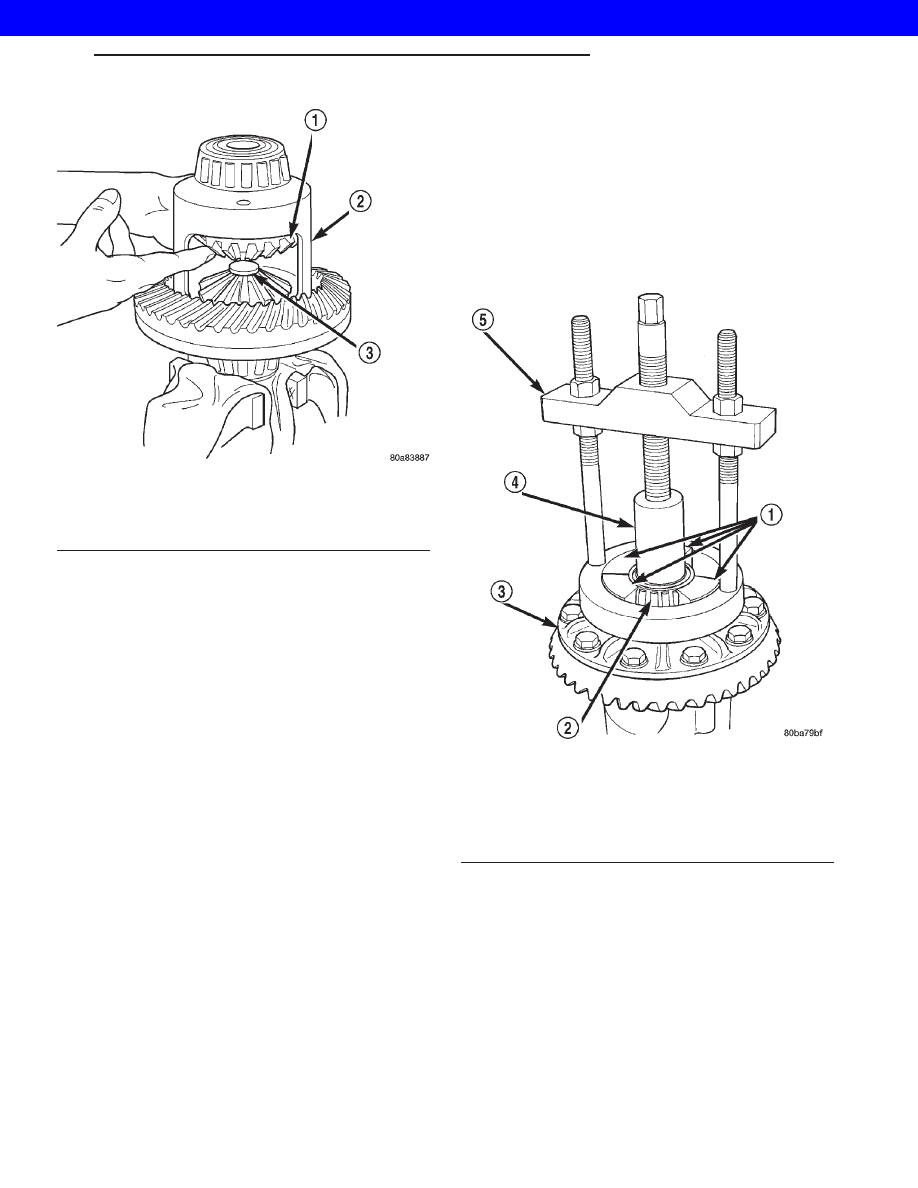

Fig. 40 Clutch Pack and Upper Side Gear

1 - UPPER SIDE GEAR AND CLUTCH DISC PACK
2 - DIFFERENTIAL CASE
3 - HOLDING FIXTURE

Fig. 41 Differential Bearing

1 - ADAPTERS
2 - BEARING
3 - DIFFERENTIAL
4 - PLUG
5 - PULLER

WG

REAR AXLE - 198RBI

3s - 35

DIFFERENTIAL TRAC-LOCK (Continued)

2001 JEEP GRAND CHEROKEE

(1) Install differential side bearings with Installer

C-3716-A and Handle C-4171 (Fig. 42).

(2) Install differential in axle housing.
(3) Remove support and lower vehicle.

PINION GEAR/RING GEAR

REMOVAL

NOTE: The ring and pinion gears are serviced as a
matched set. Never replace one gear without the
other gear.

(1) Raise and support vehicle.
(2) Mark pinion yoke and propeller shaft for

installation reference.

(3) Disconnect propeller shaft from pinion yoke

and tie shaft to underbody.

(4) Remove differential from the housing.
(5) Place differential case in a vise with soft metal

jaw.

(6) Remove bolts holding ring gear to differential

case.

(7) Drive ring gear from differential case with a

rawhide hammer (Fig. 43).

(8) Hold the pinion yoke with Spanner Wrench

6958 and remove the pinion yoke nut and washer
(Fig. 44).

(9) Remove pinion yoke from pinion shaft with

Remover C-452 and Wrench C-3281 (Fig. 45).

(10) Remove pinion gear from housing (Fig. 46).
(11) Remove pinion seal with Remover 7794-A and

a slide hammer (Fig. 47).

(12) Remove oil slinger, if equipped, and front pin-

ion bearing.

Fig. 42 Differential Side Bearing

1 - INSTALLER
2 - HANDLE

Fig. 43 Ring Gear

1 - DIFFERENTIAL CASE
2 - RING GEAR
3 - HAMMER

Fig. 44 Pinion Yoke Holder

1 - 1 in. PIPE
2 - PINION YOKE
3 - HOLDER
4 - LOWER CONTROL ARM

3s - 36

REAR AXLE - 198RBI

WG

DIFFERENTIAL CASE BEARINGS (Continued)

2001 JEEP GRAND CHEROKEE
