Jeep Grand Cherokee WJ. Manual - part 693





FUSES (DIESEL)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

C1 12DG

FUSED B(+)

2

40A

A149 12RD/TN

FUSED B(+)

3

50A

A145 10WT/RD

FUSED B(+)

4

40A

A10 12RD/DG

FUSED B(+)

5

-

-

-

6

50A

A105 10DB/RD

FUSED B(+)

7

50A

A147 10RD/GY

FUSED B(+)

8

40A

A1 12RD

FUSED B(+)

9

20A

A12 16TN/RD

FUSED B(+)

10

40A

A16 12GY

FUSED B(+)

11

50A

A110 10VT/RD

FUSED B(+)

12

50A

A146 10OR/WT

FUSED B(+)

13

30A

A14 14RD/WT

FUSED B(+)

14

40A

A2 12PK/BK

FUSED B(+)

15

50A

A148 10PK/WT

FUSED B(+)

16

10A

F15 18 DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

17

-

-

-

18

15A

F62 18RD

FUSED B(+)

18

15A

F62 18RD

FUSED B(+)

19

-

-

-

20

-

-

-

21

15A

A17 18RD/BK

FUSED B(+)

22

-

-

-

23

-

-

-

24

15A

A14 16RD/WT

FUSED B(+)

24

15A

A14 16RD/WT

FUSED B(+)

25

20A

A20 12RD/DB

FUSED B(+)

26

15A

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

27

-

-

-

28

-

-

-

A/C COMPRESSOR CLUTCH RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

A17 18RD/BK

FUSED B(+)

85

F15 20DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

85

F15 18DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

86

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

87

C2 18DB/YL

A/C COMPRESSOR CLUTCH RELAY OUTPUT

87A

-

-

AUTOMATIC SHUT DOWN RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

A14 14RD/WT

FUSED B(+)

30

A14 14RD/WT

FUSED B(+)

85

A14 14RD/WT

FUSED B(+)

86

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

87

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

328

CONNECTOR PINOUTS

FUEL HEATER RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

A12 16TN/RD

FUSED B(+)

85

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

85

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

86

Z1 20BK

GROUND

87

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

87A

-

-

GLOW PLUG RELAY NO. 1 (DIESEL)

CAV

CIRCUIT

FUNCTION

30

A105 10DB/RD

FUSED B(+)

85

F15 20DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

85

F15 20DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

86

K152 20WT

GLOW PLUG RELAY NO. 1 CONTROL

87

K154 10GY

GLOW PLUG RELAY NO. 1 OUTPUT

87A

-

-

GLOW PLUG RELAY NO. 2 (DIESEL)

CAV

CIRCUIT

FUNCTION

30

A110 VT/RD

FUSED B(+)

85

F15 20DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

85

F15 20DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

86

K252 20LB/WT

GLOW PLUG RELAY NO. 2 CONTROL

87

K254 10GY/YL

GLOW PLUG RELAY NO. 2 OUTPUT

87A

-

-

TRANSMISSION CONTROL RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

A14 16RD/WT

FUSED B(+)

85

K125 18WT/DB

GENERATOR SOURCE

85

K125 18WT/DB

GENERATOR SOURCE

86

K30 20PK/YL

TRANSMISSION CONTROL RELAY CONTROL

87

T60 18BR

TRANSMISSION CONTROL RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

329

CONNECTOR PINOUTS

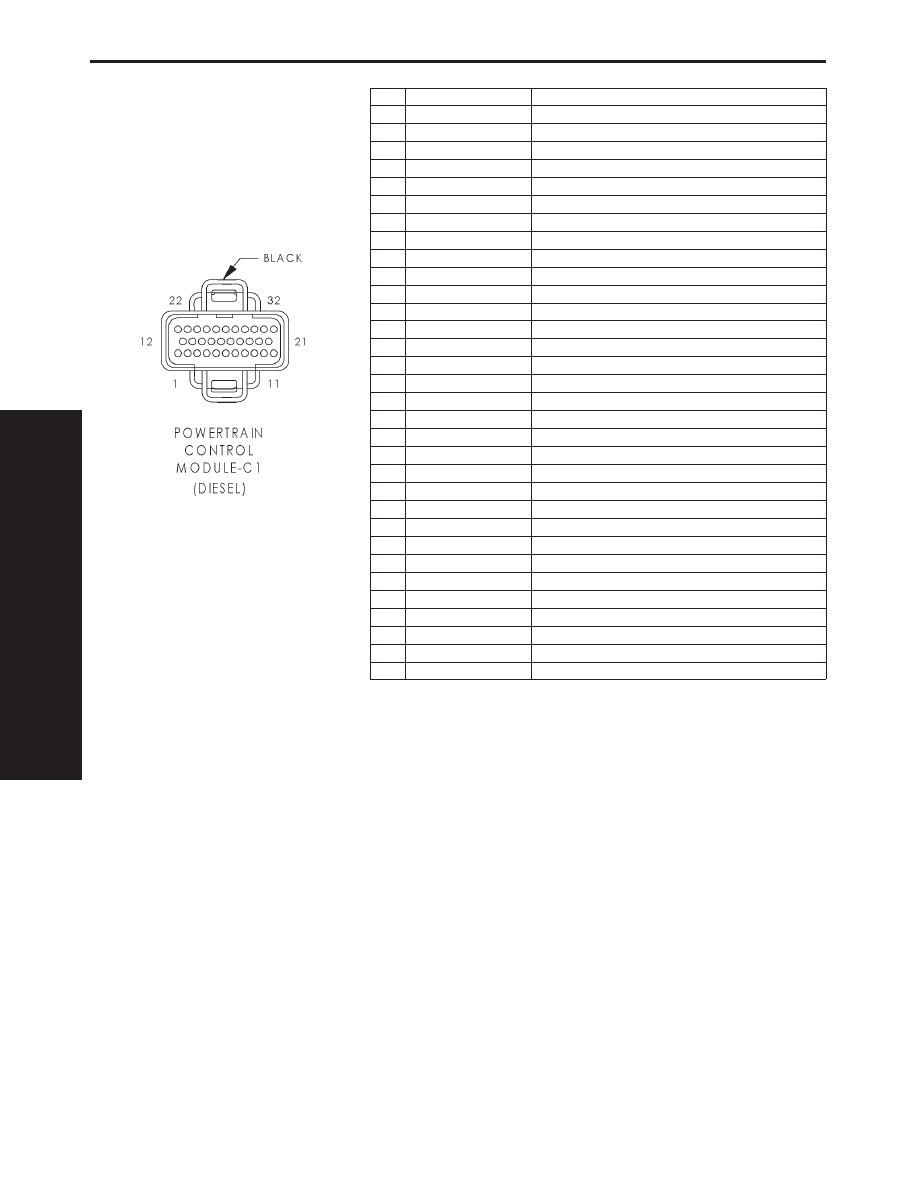

POWERTRAIN CONTROL MODULE-C1 (DIESEL) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

7

-

-

8

K159 18GY

ENGINE SPEED SENSOR SIGNAL

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

K222 18TN/RD

PCM ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

G8 18LB/BK

FUEL MONITOR SIGNAL

19

-

-

20

-

-

21

-

-

22

A14 16RD/WT

FUSED B(+)

23

K101 18WT

THROTTLE POSITION SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

330

CONNECTOR PINOUTS

POWERTRAIN CONTROL MODULE-C2 (DIESEL) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

T54 18VT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

K88 18PK

GOVERNOR PRESSURE SOLENOID CONTROL

9

-

-

10

K20 18DG

GENERATOR FIELD DRIVER

11

T22 18DG/LB

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

C24 18DB/PK

RADIATOR FAN RELAY CONTROL

18

-

-

19

-

-

20

-

-

21

T121 18BK/RD

3-4 SHIFT SOLENOID CONTROL

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

T14 18LG/WT

OUTPUT SPEED SENSOR GROUND

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SIGNAL

28

T13 18DB/BK

OUTPUT SPEED SENSOR SIGNAL

29

T25 18LG

GOVERNOR PRESSURE SENSOR SIGNAL

30

K30 18PK/YL

TRANSMISSION CONTROL RELAY CONTROL

31

K6 18VT/WT

5V SUPPLY

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

331

CONNECTOR PINOUTS
