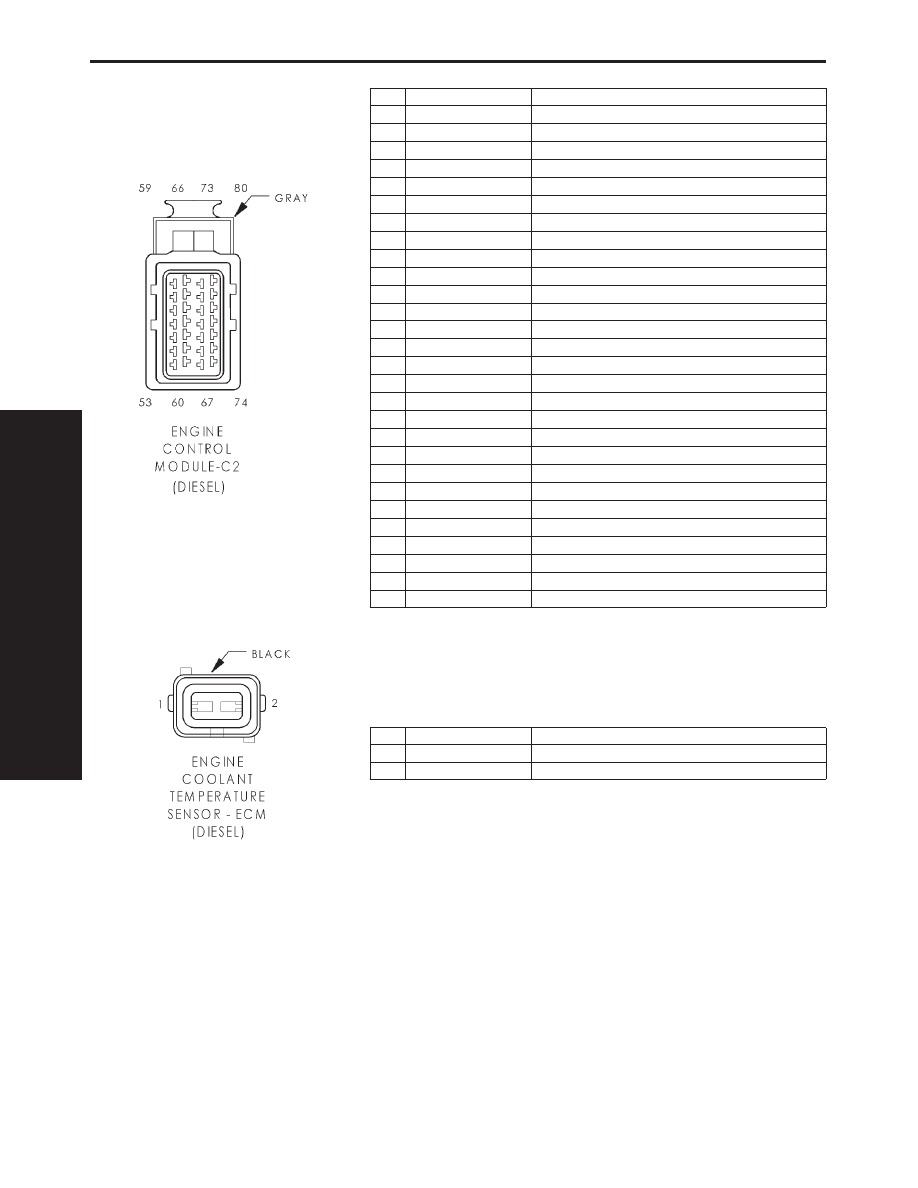

ENGINE CONTROL MODULE - C2 (DIESEL) - GRAY 28 WAY

CAV

CIRCUIT

FUNCTION

53

K156 18GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 18LG/YL

NEEDLE MOVEMENT SENSOR SIGNAL

56

K134 18LB/BK

REFERENCE COIL

57

K57 18LG/OR

CONTROL SLEEVE POSITION SENSOR SIGNAL

58

K135 18WT/BK

MEASURE COIL

59

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

60

-

-

61

K121 18BK/VT

FUEL TEMPERATURE SENSOR GROUND

62

K67 18BR/BK

NEEDLE MOVEMENT SENSOR GROUND

63

-

-

64

-

-

65

-

-

66

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

67

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

Z3 18BK/OR

GROUND

70

-

-

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

-

-

77

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

78

-

-

79

K238 18VT

FUEL TIMING SOLENOID CONTROL

80

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

ENGINE COOLANT TEMPERATURE SENSOR - ECM (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K121 18BK/VT

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

320

CONNECTOR PINOUTS

ENGINE COOLANT TEMPERATURE SENSOR - PCM (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K222 18TN/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

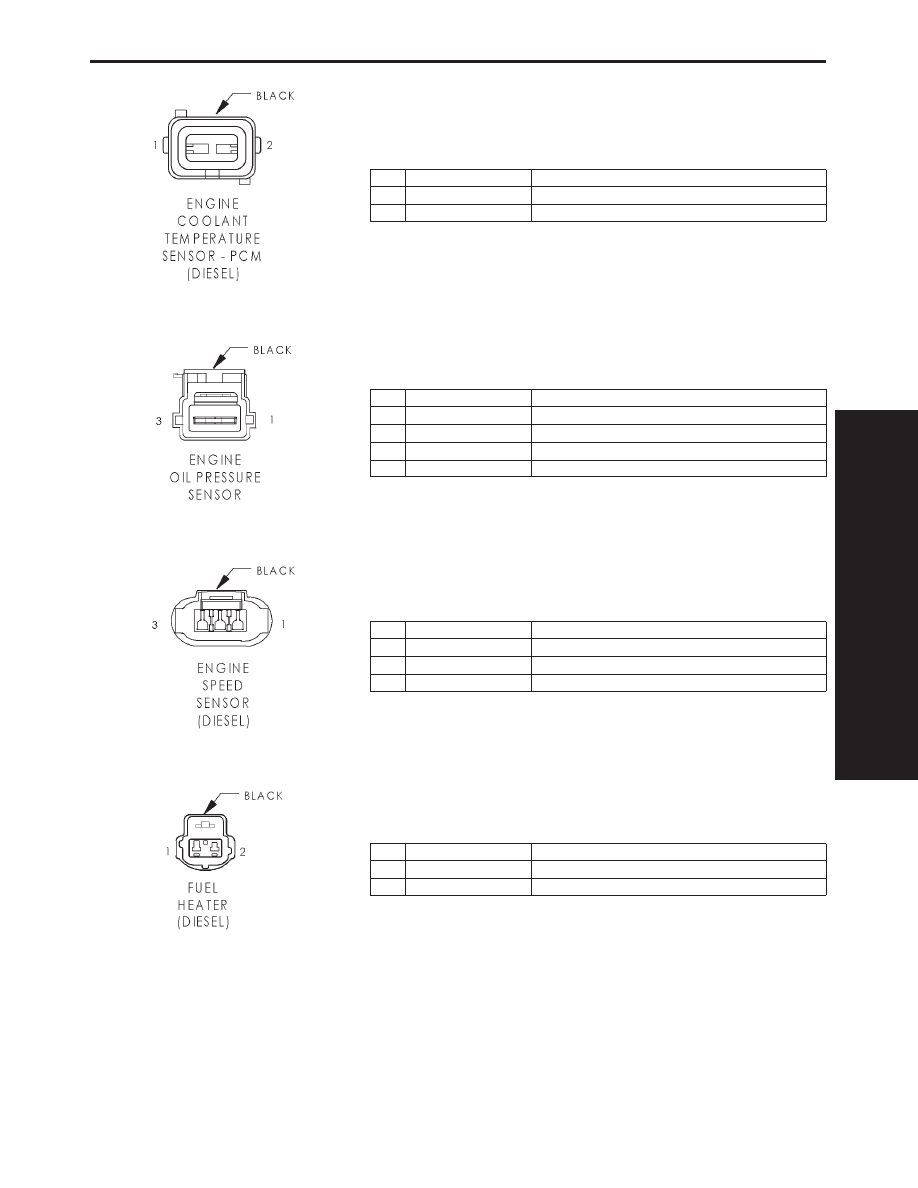

ENGINE OIL PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/BK (GAS)

5V SUPPLY

1

K6 18VT/WT (DIESEL)

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

ENGINE SPEED SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z3 18BK/OR

GROUND

2

-

-

3

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

FUEL HEATER (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

A93 16RD/BK

FUEL HEATER RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

321

CONNECTOR PINOUTS

FUEL INJECTION PUMP (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

K134 18LB/BK

REFERENCE COIL

2

K57 18LG/OR

CONTROL SLEEVE POSITION SENSOR SIGNAL

3

K135 18WT/BK

MEASURE COIL

4

K121 18BK/VT

FUEL TEMPERATURE SENSOR GROUND

5

K238 16VT

FUEL TIMING SOLENOID CONTROL

6

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

7

K156 18GY

FUEL TEMPERATURE SENSOR SIGNAL

8

K140 14TN/WT

FUEL QUANTITY ACTUATOR CONTROL

9

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

10

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL TANK MODULE (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

-

3

K226 18LB/YL

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

-

-

INSTRUMENT CLUSTER - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT TURN SIGNAL

2

L60 20TN

RIGHT TURN SIGNAL

3

-

-

4

G7 20WT/OR

VEHICLE SPEED SIGNAL

5

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

6

F33 20PK/RD

FUSED B(+)

7

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

-

-

9

Z1 20BK

GROUND

10

D25 20YL/VT/RD

PCI BUS

11

Z2 20BK/OR

GROUND

12

T107 20BK/RD

PART TIME 4 WHEEL DRIVER INDICATOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

322

CONNECTOR PINOUTS

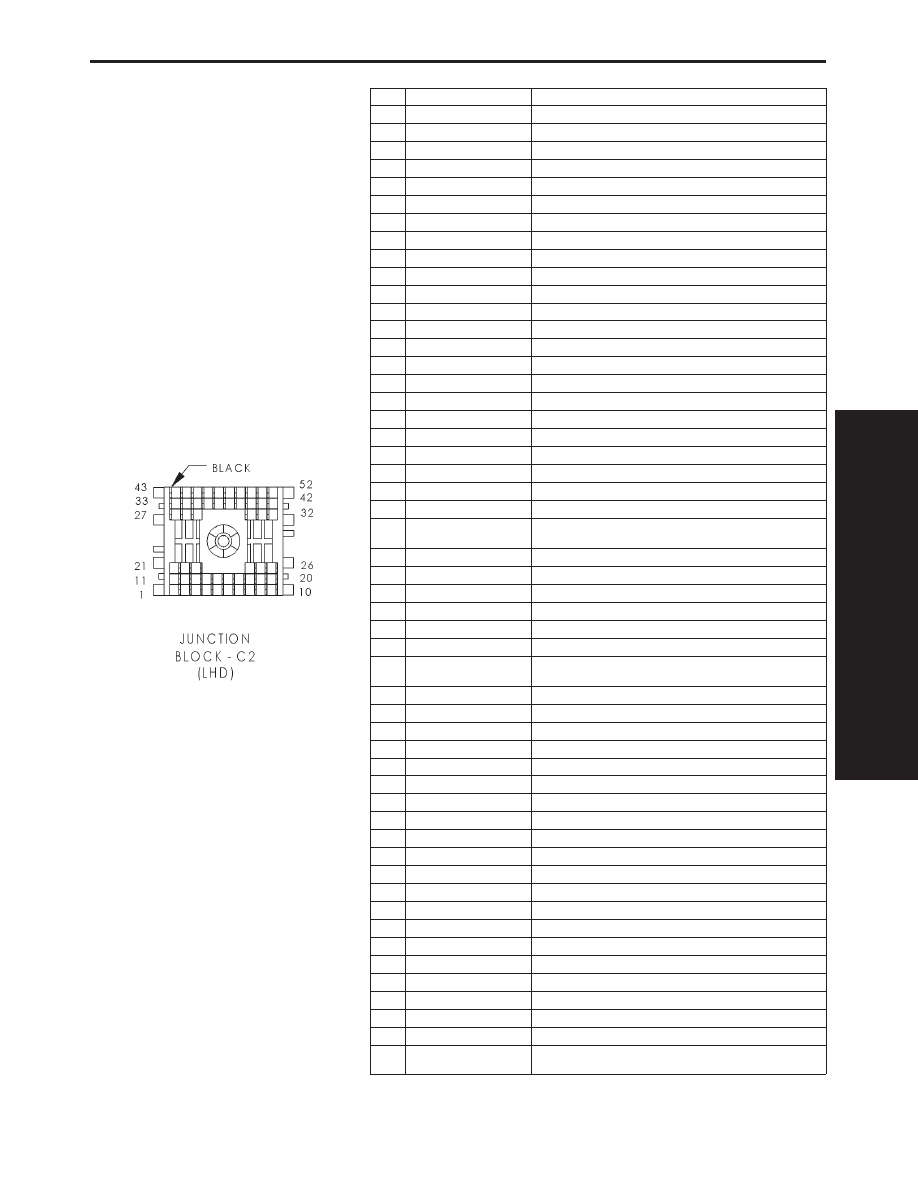

JUNCTION BLOCK C2 (LHD) - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

X4 22GY/OR

HORN RELAY CONTROL

2

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

3

L39 20LB

FOG LAMP RELAY OUTPUT

4

-

-

5

L61 20TN/LG

LEFT TURN SIGNAL

6

-

-

7

-

-

8

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

V6 16DB (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

L62 18BR/RD

RIGHT TURN SIGNAL

11

F991 20OR/DB (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

L39 20LB

FOG LAMP RELAY OUTPUT

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

L7 20BK/YL

PARK LAMP RELAY OUTPUT

21

L7 20BK/YL

PARK LAMP RELAY OUTPUT

22

-

-

23

-

-

24

F37 16RD/LB (POWER
SEATS)

FUSED B(+)

25

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

26

L60 20TN

RIGHT TURN SIGNAL

27

F45 20YL/RD

FUSED IGNITION SWITCH OUTPUT (START)

28

V55 16TN/RD

WIPER PARK SWITCH SENSE

29

-

-

30

-

-

31

A148 16VT (POWER
SEATS)

FUSED B(+)

32

M1 20PK/RD

FUSED B(+)

33

V55 16TN/RD (GAS)

WIPER PARK SWITCH SENSE

34

-

-

35

-

-

36

F21 12TN/BK

FUSED B(+)

37

-

-

38

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

39

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

40

-

-

41

-

-

42

F20 18DB/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

43

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

44

-

-

45

F21 12TN/LB

FUSED B(+)

46

-

-

47

F32 20PK/DB

FUSED B(+)

48

-

-

49

L44 18VT/RD

FUSED RIGHT LOW BEAM OUTPUT

50

L33 18RD

FUSED LEFT HIGH BEAM OUTPUT

51

-

-

52

F60 14RD/WT (POWER
SEATS)

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

323
