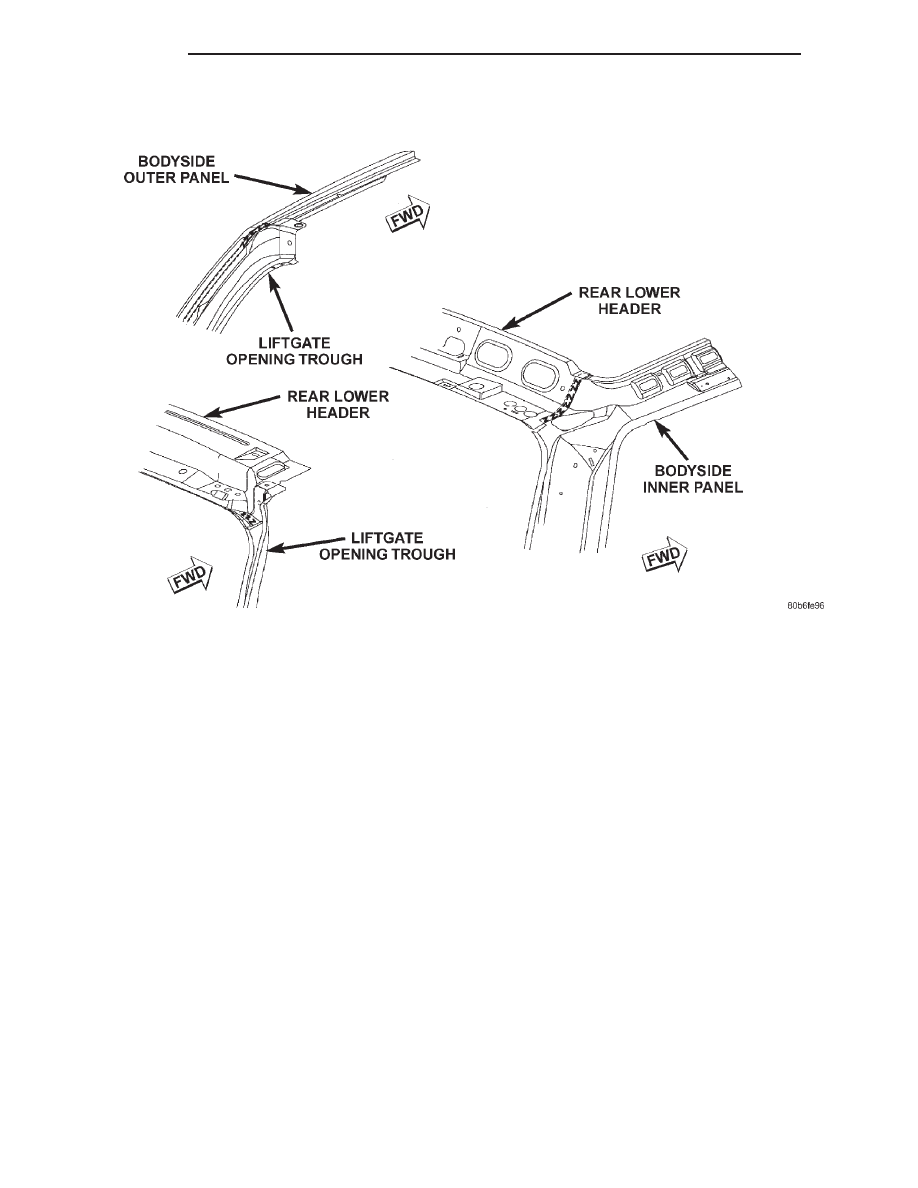

REAR LOWER HEADER

23 - 150

BODY

WJ

SPECIFICATIONS (Continued)

BODY GAP AND FLUSH MEASUREMENTS

WJ FRONT VIEW

LOCATION

GAP

FLUSH

A

Front Door to Windshield Pillar

N/A

3.0 +/- 1.0

B

Front Door Header to Aperture

6.0 +/- 1.0

1.0 +/- 1.5

C

Front Door to Rear Door

5.0 +/- 1.0

0.0 +/- 1.0

D

Front Door to Aperture at Sill

7.0 +/- 1.5

N/A

E

Front Door to Fender

5.0 +/- 1.0

0.5 +/- 1.0

F

Hood to Fender

5.0 +/- 1.0

0.0 +/- 1.0

G

Headlamp to Fender

5.0 +/- 2.0

3.0 +/- 2.0

H

Headlamp to Grille

5.5 +/- 2.0

0.0 +/- 2.0

I

Grille to Headlamp

N/A

0.0 +/- 1.0

J

Grille to Hood

10.0 +/- 2.0

0.8 +/- 2.0

K

Front Fascia to Fender

Net + 1.0 - 0.0

3.0 +/- 3.0

L

Fuel Filler Door to Bodyside

3.0 +/- 0.75

0.5 +/- 0.75

WJ

BODY

23 - 151

SPECIFICATIONS (Continued)

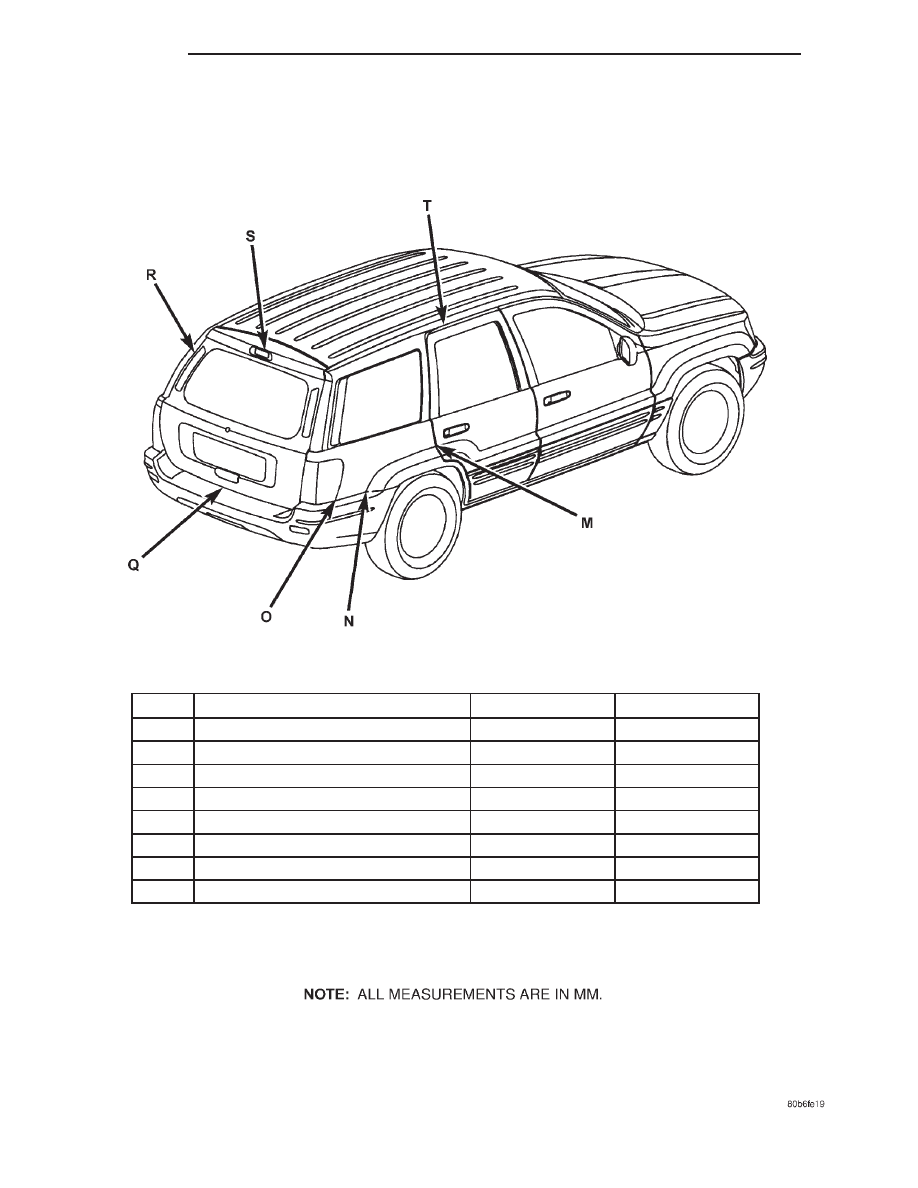

WJ REAR VIEW

LOCATION

GAP

FLUSH

M

Rear Door to Quarter Panel

5.0 +/- 1.0

0.0 +/- 1.0

N

Aperture to Rear Fascia

Net to 1.0

3.0 +/- 2.0

O

Taillamp to Quarter Panel

2.0 +/- 1.0

3.0 +/- 1.5

P

Taillamp to Liftgate

5.0 +/- 1.5

3.0 +/- 1.5

Q

Liftgate to Fascia

10.0 +/- 3.0

N/A

R

Liftgate to Aperture

5.0 +/- 1.5

1.0 +/- 1.0

S

Liftgate to Roof

11.0 +/- 1.5

1.0 +/- 1.0

T

Rear Door Header to Aperture

6.0 +/- 1.0

1.0 +/- 1.5

23 - 152

BODY

WJ

SPECIFICATIONS (Continued)

BODY OPENING DIMENSIONS

WINDSHIELD AND FRONT DOOR OPENING

WJ

BODY

23 - 153

SPECIFICATIONS (Continued)
