FLIP UP GLASS LATCH STRIKER

REMOVAL

(1) Raise flip up glass panel.
(2) Mark the position of the handle/striker on the

glass panel.

(3) Remove the screws attaching the handle/striker

to the glass.

INSTALLATION

(1) Position the handle/striker on the glass panel

and align the reference marks.

(2) Install the screws attaching the handle/striker

to the glass panel. Tighten the fasteners to 6 N·m (60
in. lbs.).

LICENSE PLATE LAMP HOUSING

REMOVAL

(1) Remove the screws retaining the lamp housing/

trim panel to the liftgate (Fig. 82).

(2) Disconnect the wire harness for the license

plate lamps and the flip up glass switch, if equipped.

(3) Remove the license plate lamps and the flip up

glass switch, if equipped.

(4) Remove the license plate lamp housing.

INSTALLATION

(1) Install the license plate lamps, and the flip up

glass switch, if equipped.

(2) Connect the wire harnesses for the license

plate lamps and the flip up glass switch.

(3) Install the lamp housing/trim panel on the lift-

gate.

D-PILLAR APPLIQUE

REMOVAL

(1) Using a trim stick, carefully pry applique from

panel (Fig. 83).

INSTALLATION

(1) Position applique on panel with retainers

aligned.

(2) Press applique firmly in place.

D-PILLAR AIR EXHAUSTER

REMOVAL

(1) Remove D-pillar applique.
(2) Carefully pry air exhauster from D-pillar using

a flat blade screwdriver (Fig. 83).

INSTALLATION

(1) Reseal air exhauster using foam tape.
(2) Install air exhauster on D-pillar.
(3) Install D-pillar applique.

TAIL LAMP AIR EXHAUSTER

REMOVAL

(1) Remove tail lamp.
(2) Using a trim stick, pry the top of the air

exhauster downward to detach the retaining clips.

(3) Separate air exhauster from vehicle (Fig. 83).

INSTALLATION

(1) Position air exhauster in opening.
(2) Press air exhauster inward to secure.

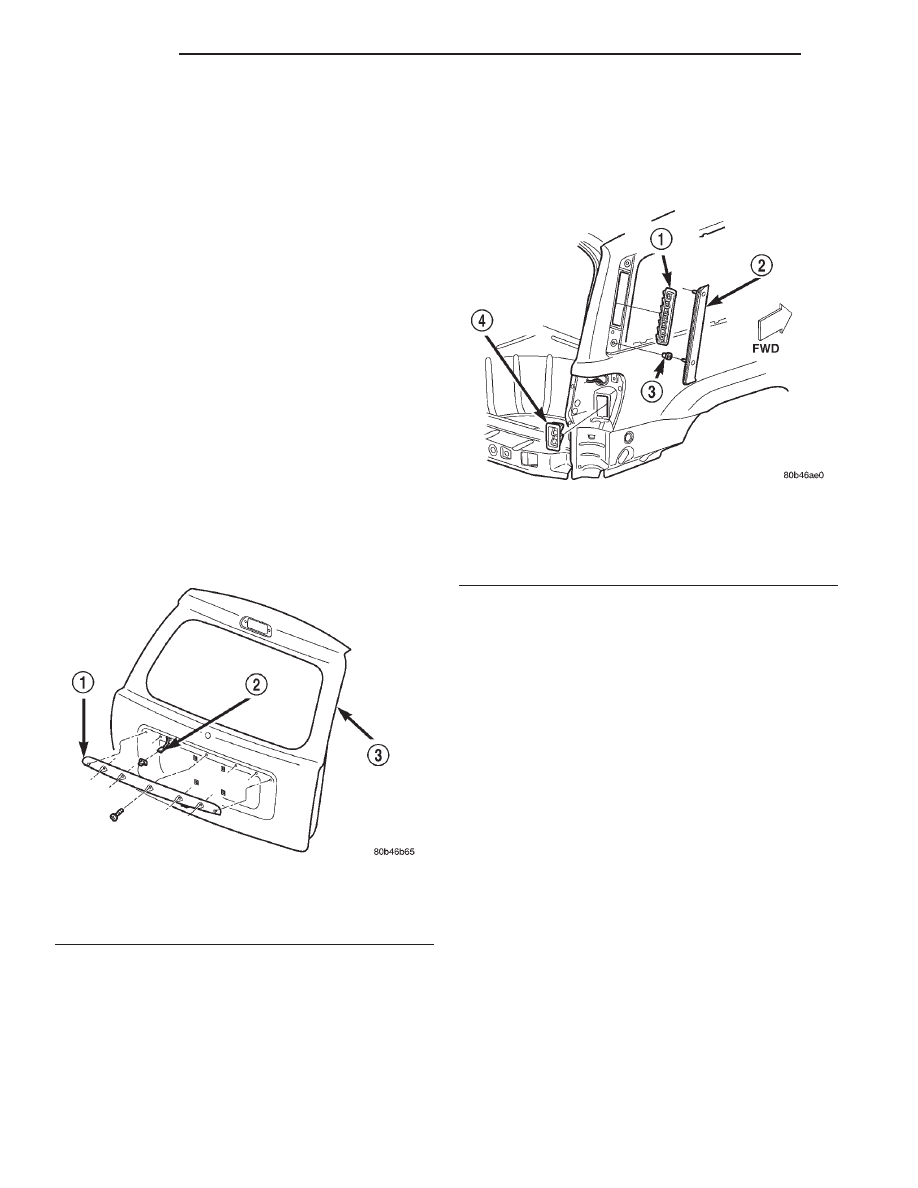

Fig. 82 License Plate Lamp Housing

1 – LICENSE PLATE LAMP
2 – CONNECTOR
3 – LIFTGATE

Fig. 83 D-Pillar Applique & Air Exhauster

1 – D-PILLAR EXHAUSTER
2 – D-PILLAR APPLIQUE
3 – CLIP
4 – TAIL LAMP EXHAUSTER

23 - 66

BODY

WJ

REMOVAL AND INSTALLATION (Continued)

(3) Install tail lamp.

LUGGAGE RACK

REMOVAL

NOTE: The skid strips are attached to the roof
panel with adhesive.

(1) Using a trim stick, or other suitable device, pry

support cover off.

(2) If necessary, slide the crossbars to expose the

screws attaching the slide rails to the supports.

(3) Remove the screws retaining the slide rails to

the supports.

(4) Remove the screws attaching the supports to

the roof panel.

(5) Separate the supports from the roof panel.

NOTE: If a crossbar needs to be serviced, the for-
ward or rearward supports will have to be removed.

INSTALLATION

(1) Position the supports on the roof panel and

install the screw. Be sure that the gasket is properly
seated.

(2) Position the luggage rack on the supports.
(3) Install the screws attaching the side rails to

the supports.

(4) Position the supports covers on the supports

and press into place.

ADJUSTMENTS

HOOD ADJUSTMENT

The hood attaching holes are enlarged to aid front,

back and side to side adjustment.

(1) If hood is low in relation to cowl panel, insert

shims between hinge and hood.

(2) Adjust hood bumper in or out to adjust hood-

to-fender height alignment.

(3) Adjust the hood latch as necessary. Tighten the

nuts to 11N·m (8 ft. lbs.).

(4) Align the latch striker so that striker enters

the latch squarely and without binding.

DOOR ADJUSTMENT

Minor adjustment for alignment of the door is

made by moving the latch striker.

IN AND OUT

(1) Loosen the latch striker.
(2) Tap the latch striker inward if the door charac-

ter line is outboard of the body character line or tap
the latch striker outward if the door character line is
inboard of the body character line.

(3) Inspect

the

alignment.

If

correct,

tighten

striker to 28 N·m (21 ft. lbs.).

UP AND DOWN

(1) Loosen the latch striker.
(2) Tap the latch striker downward if the door

character line is higher than the body character line
or tap the latch striker upward if the door character
line is lower than the body character line.

(3) Inspect the alignment. If correct, tighten to 28

N·m (21 ft. lbs.).

DOOR LATCH

DOOR LATCH ADJUSTMENT

(1) Locate access hole (Fig. 84).
(2) Insert a 5/32-inch hex-wrench through hole and

into adjustment screw. Loosen screw.

(3) Operate outside handle button several times to

release any restriction because of mis-alignment.

(4) Tighten adjustment screw to 3 N·m (30 in-lbs)

torque.

(5) Test handle button and lock cylinder for proper

operation.

LIFTGATE ADJUSTMENT

The position of the liftgate can be adjusted upward

or downward by the use of slots in the hinge. An
inward or outward adjustment is achieved by use of
slots in the body. If an inward or outward adjustment
is needed, use 3M

y Fast and Firm or equivalent on

the hinge to body mating surface as a sealant.

Fig. 84 Door Latch Adjustment

1 – ACCESS HOLE
2 – DOOR
3 – LATCH MOUNTING BOLTS
4 – LATCH

WJ

BODY

23 - 67

REMOVAL AND INSTALLATION (Continued)

SPECIFICATIONS

BODY LUBRICANTS

COMPONENT

SERVICE INTERVAL

LUBRICANT

Door Hinges

As Required

Multi-Purpose Grease NLGI GC-LB

(Water Resistant) (1)

Door Latches

As Required

Multi-Purpose Grease NLGI GC-LB

(Water Resistant) (1)

Hood Latch, Release Mechanism and

Safety Latch

As Required

(When Performing Other

Underhood Service)

Multi-Purpose Grease NLGI GC-LB 2

EP (2)

Hood Hinges

As Required

Engine Oil

Seat Track and Release Mechanism

As Required

Multi-Purpose Grease NLGI GC-LB 2

EP (2)

Liftgate Hinge

As Required

Multi-Purpose Grease NLGI GC-LB 2

EP (2)

Liftgate Support Arms

As Required

Engine Oil

Liftgate Latches

As Required

White Spray Lubricant (3)

Liftgate Release Handle (Pivot and Slide

Contact Surfaces)

As Required

Multi-Purpose Grease NLGI GC-LB 2

EP (2)

Window System Components

As Required

White Spray Lubricant (3)

Lock Cylinders

Twice a Year

Lock-Cylinder Lubricant (4)

Parking Brake Mechanism

As Required

Multi-Purpose Grease NLGI GC-LB 2

EP (1)

1 = Mopar Wheel Bearing Grease (High

Temp)

2 = Mopar Multi-Mileage Lubricant

3 = Mopar Spray White Lube

4 = Mopar Lock Cylinder Lubricant

23 - 68

BODY

WJ

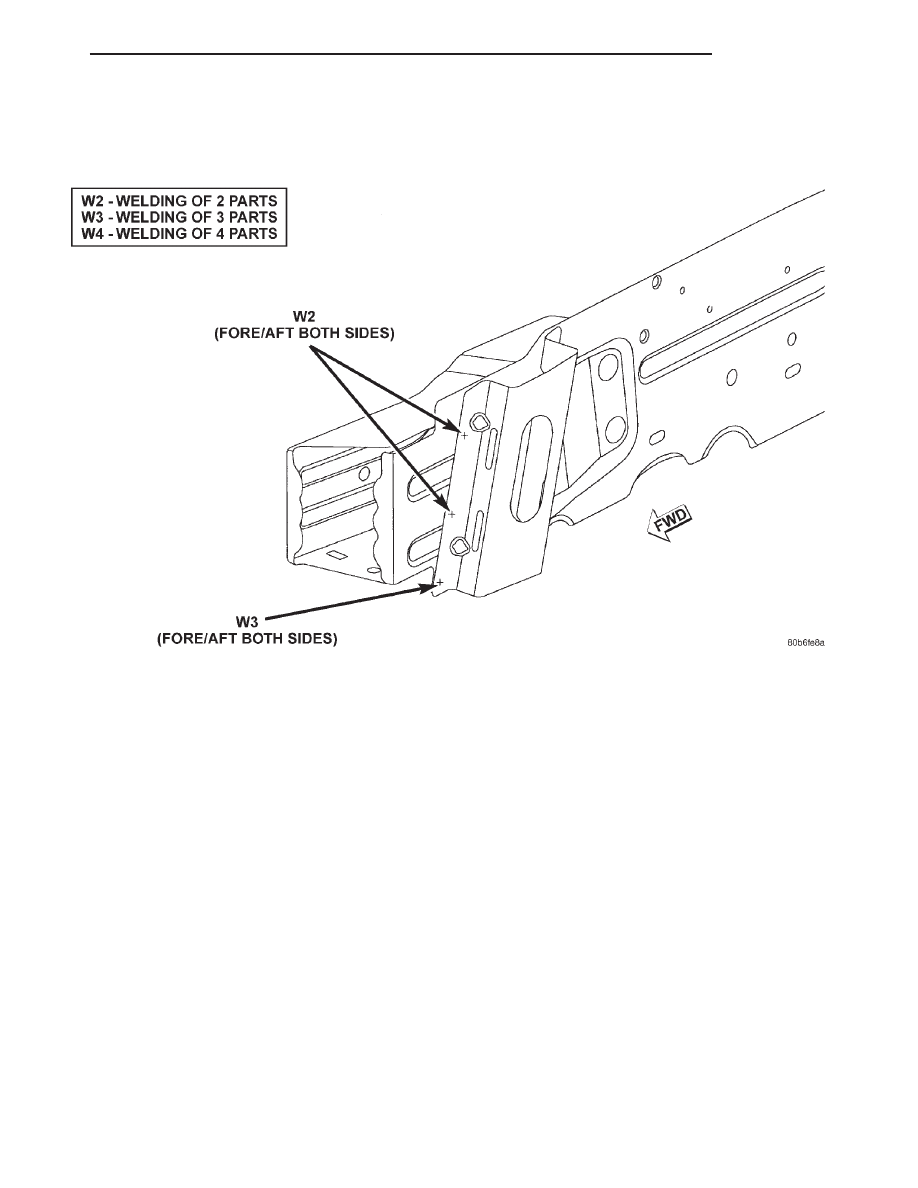

WELD LOCATIONS

RADIATOR SUPPORT BRACKETS

WJ

BODY

23 - 69

SPECIFICATIONS (Continued)
