(4) Remove

thrust

bearing

from

overrunning

clutch hub.

(5) Remove overrunning clutch from hub.
(6) Mark position of annulus gear and direct clutch

drum for assembly alignment reference (Fig. 229).
Use small center punch or scriber to make alignment
marks.

(7) Remove direct clutch drum rear retaining ring

(Fig. 230).

(8) Remove direct clutch drum outer retaining ring

(Fig. 231).

(9) Mark annulus gear and output shaft for assem-

bly alignment reference (Fig. 232). Use punch or
scriber to mark gear and shaft.

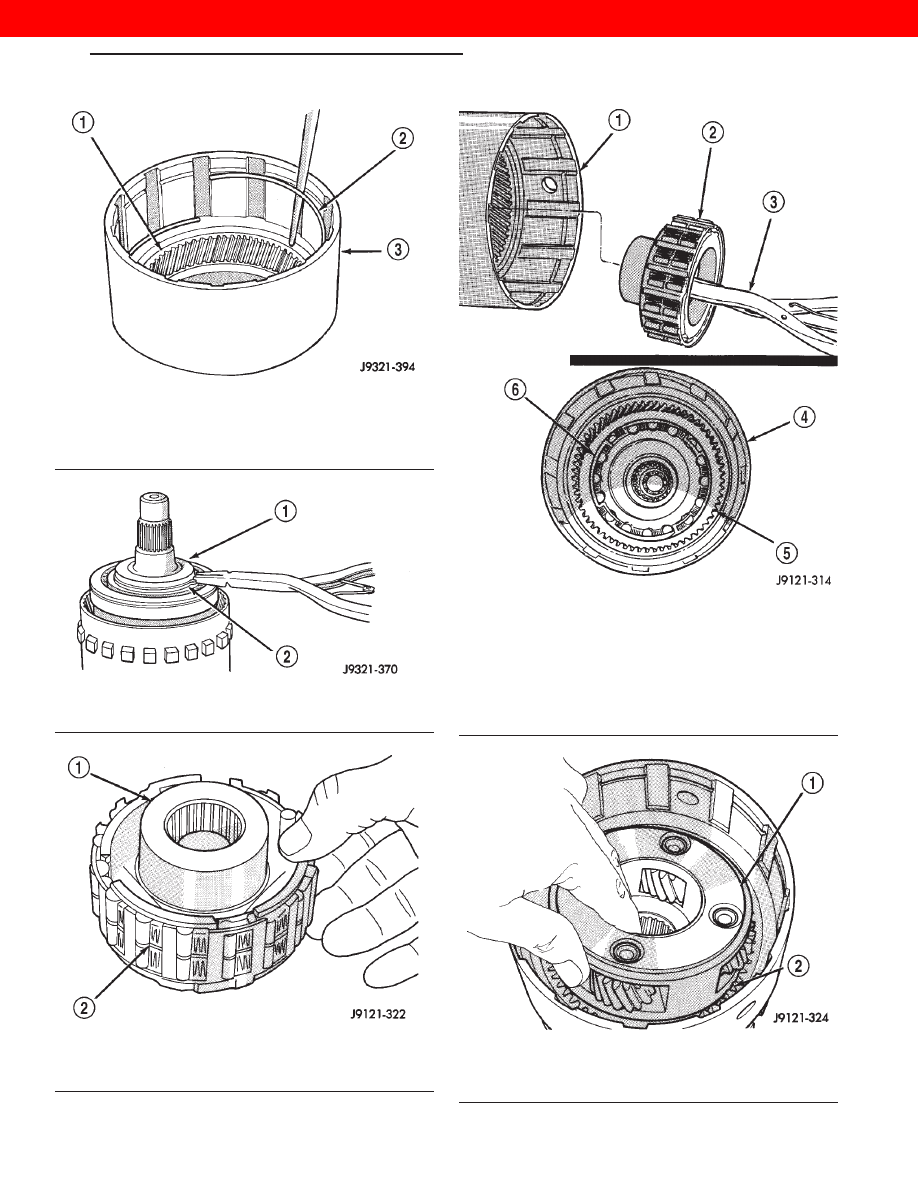

Fig. 227 Removing Sun Gear, Thrust Bearing And

Planetary Gear

1 – PLANETARY GEAR
2 – PLANETARY THRUST BEARING
3 – CLUTCH SPRING PLATE
4 – SPRING PLATE SNAP RING
5 – SUN GEAR

Fig. 228 Overrunning Clutch Assembly Removal/

Installation

1 – OVERRUNNING CLUTCH
2 – NEEDLE BEARING

Fig. 229 Marking Direct Clutch Drum And Annulus

Gear For Assembly Alignment

1 – DIRECT CLUTCH DRUM
2 – HAMMER
3 – PUNCH

Fig. 230 Clutch Drum Inner Retaining Ring Removal

1 – INNER RETAINING RING
2 – DIRECT CLUTCH DRUM
3 – ANNULUS GEAR

21 - 102

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(10) Remove snap ring that secures annulus gear

on output shaft (Fig. 233). Use two screwdrivers to
unseat and work snap ring out of groove as shown.

(11) Remove annulus gear from output shaft (Fig.

234). Use rawhide or plastic mallet to tap gear off
shaft.

GEAR CASE AND PARK LOCK DISASSEMBLY

(1) Remove locating ring from gear case.
(2) Remove park pawl shaft retaining bolt and

remove shaft, pawl and spring.

(3) Remove reaction plug snap ring and remove

reaction plug.

(4) Remove output shaft seal.

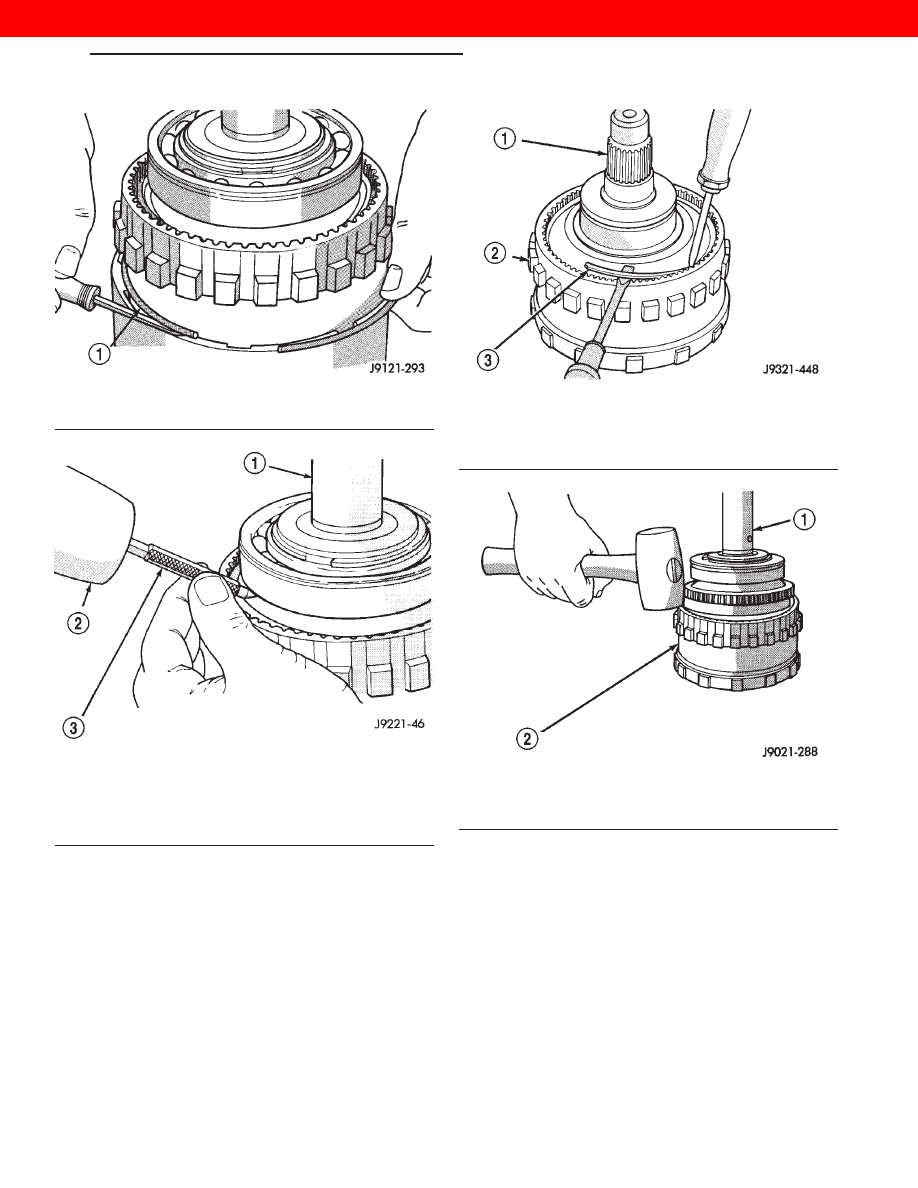

Fig. 231 Clutch Drum Outer Retaining Ring Removal

1 – OUTER RETAINING RING

Fig. 232 Marking Annulus Gear And Output Shaft

For Assembly Alignment

1 – OUTPUT SHAFT
2 – HAMMER
3 – PUNCH

Fig. 233 Annulus Gear Snap Ring Removal

1 – OUTPUT SHAFT
2 – ANNULUS GEAR
3 – SNAP RING

Fig. 234 Annulus Gear Removal

1 – OUTPUT SHAFT
2 – ANNULUS GEAR

WJ

TRANSMISSION AND TRANSFER CASE

21 - 103

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

ASSEMBLY

GEARTRAIN AND DIRECT CLUTCH ASSEMBLY

(1) Soak direct clutch and overdrive clutch discs in

Mopar

t ATF Plus 3, type 7176, transmission fluid.

Allow discs to soak for 10-20 minutes.

(2) Install new pilot bushing and clutch hub bush-

ing in output shaft if necessary (Fig. 235). Lubricate
bushings with petroleum jelly, or transmission fluid.

(3) Install

annulus

gear

on

output

shaft,

if

removed. Then install annulus gear retaining snap
ring (Fig. 236).

(4) Align and install clutch drum on annulus gear

(Fig. 237). Be sure drum is engaged in annulus gear
lugs.

(5) Install clutch drum outer retaining ring (Fig.

237).

(6) Slide clutch drum forward and install inner

retaining ring (Fig. 238).

(7) Install rear bearing and snap ring on output

shaft (Fig. 239). Be sure locating ring groove in bear-
ing is toward rear.

(8) Install overrunning clutch on hub (Fig. 240).

Note that clutch only fits one way. Shoulder on
clutch should seat in small recess at edge of
hub.

(9) Install thrust bearing on overrunning clutch

hub. Use generous amount of petroleum jelly to hold
bearing in place for installation. Bearing fits one
way only. Be sure bearing is seated squarely
against hub. Reinstall bearing if it does not
seat squarely.

(10) Install overrunning clutch in output shaft

(Fig. 241). Insert snap ring pliers in hub splines.
Expand pliers to grip hub. Then install assembly
with counterclockwise, twisting motion.

(11) Install planetary gear in annulus gear (Fig.

242). Be sure planetary pinions are fully seated
in annulus gear before proceeding.

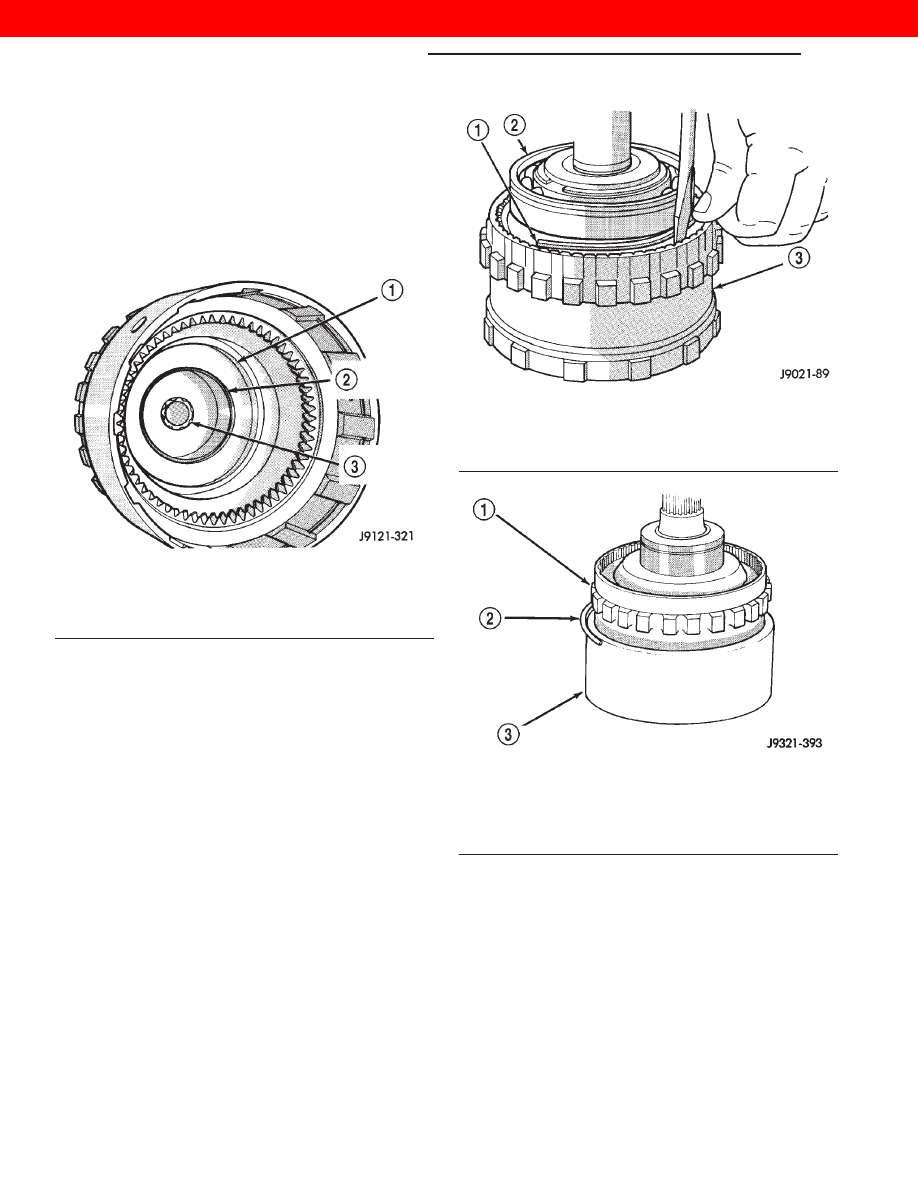

Fig. 235 Output Shaft Pilot Bushing

1 – OUTPUT SHAFT HUB
2 – OVERRUNNING CLUTCH HUB BUSHING
3 – INTERMEDIATE SHAFT PILOT BUSHING

Fig. 236 Annulus Gear Installation

1 – SNAP RING
2 – OUTPUT SHAFT FRONT BEARING
3 – ANNULUS GEAR

Fig. 237 Clutch Drum And Outer Retaining Ring

Installation

1 – ANNULUS GEAR
2 – OUTER SNAP RING
3 – CLUTCH DRUM

21 - 104

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

Fig. 238 Clutch Drum Inner Retaining Ring

Installation

1 – ANNULUS GEAR
2 – INNER SNAP RING
3 – CLUTCH DRUM

Fig. 239 Rear Bearing And Snap Ring Installation

1 – REAR BEARING
2 – SNAP RING

Fig. 240 Assembling Overrunning Clutch And Hub

1 – CLUTCH HUB
2 – OVERRUNNING CLUTCH

Fig. 241 Overrunning Clutch Installation

1 – CLUTCH DRUM
2 – OVERRUNNING CLUTCH ASSEMBLY
3 – EXPANDING-TYPE SNAP RING PLIERS
4 – CLUTCH DRUM
5 – ANNULUS GEAR
6 – OVERRUNNING CLUTCH ASSEMBLY SEATED IN OUTPUT

SHAFT

Fig. 242 Planetary Gear Installation

1 – PLANETARY GEAR
2 – ANNULUS GEAR

WJ

TRANSMISSION AND TRANSFER CASE

21 - 105

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE
