(2) Remove intermediate shaft spacer (Fig. 211).

Retain spacer. It is a select fit part and may possibly
be reused.

(3) Remove overdrive piston from retainer (Fig.

212).

OVERDRIVE CLUTCH PACK DISASSEMBLY

(1) Remove overdrive clutch pack wire retaining

ring (Fig. 213).

(2) Remove overdrive clutch pack (Fig. 214).

NOTE: The 44RE transmission utilizes four clutch
discs and three clutch plates.

(3) Note position of clutch pack components for

assembly reference.

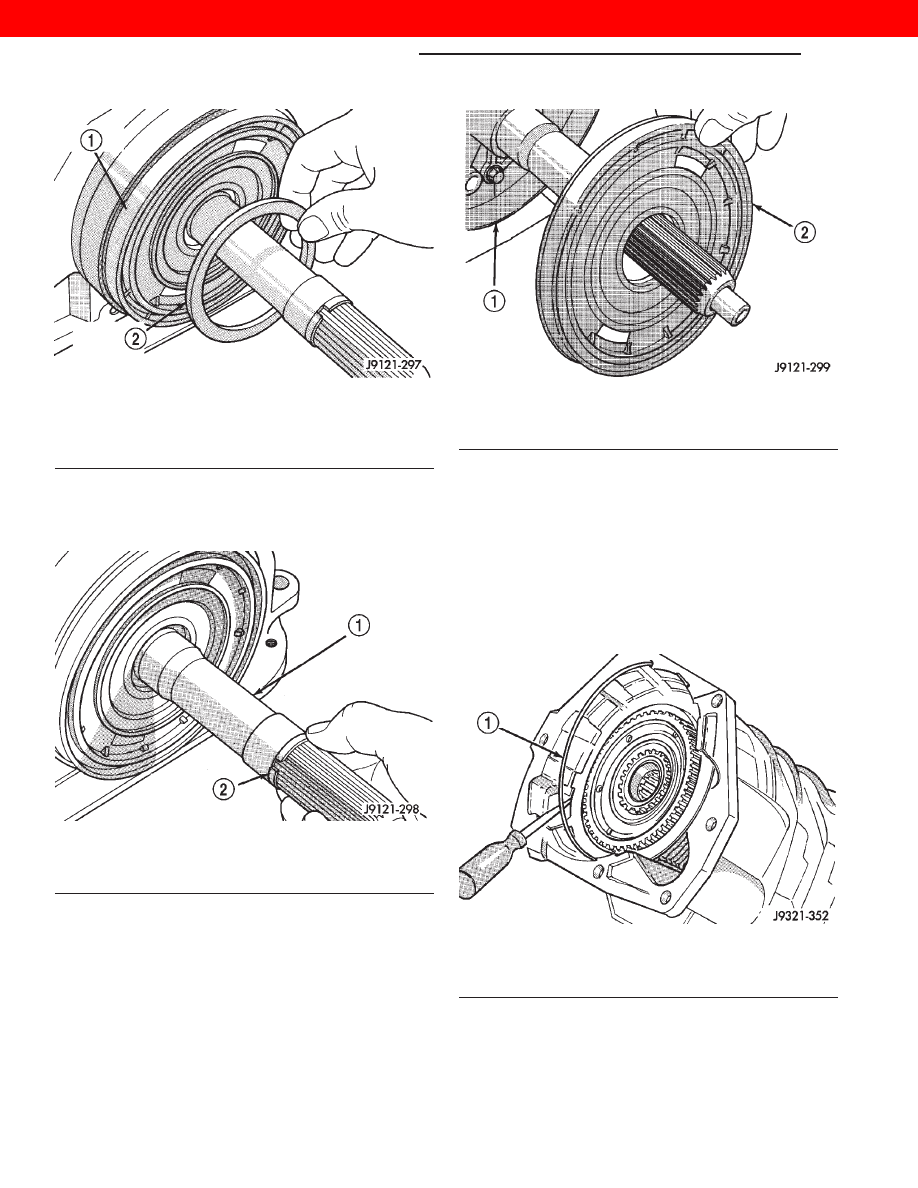

Fig. 210 Overdrive Piston Thrust Plate Removal/

Installation

1 – OVERDRIVE PISTON
2 – OVERDRIVE PISTON SPACER (SELECT FIT)

Fig. 211 Intermediate Shaft Spacer Location

1 – INTERMEDIATE SHAFT
2 – INTERMEDIATE SHAFT SPACER (SELECT FIT)

Fig. 212 Overdrive Piston Removal

1 – PISTON RETAINER
2 – OVERDRIVE PISTON

Fig. 213 Removing Overdrive Clutch Pack Retaining

Ring

1 – OVERDRIVE CLUTCH PACK RETAINING RING

21 - 98

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

OVERDRIVE GEARTRAIN DISASSEMBLY

(1) Remove overdrive clutch wave spring (Fig.

215).

(2) Remove overdrive clutch reaction snap ring

(Fig. 216). Note that snap ring is located in same
groove as wave spring.

(3) Remove Torx head screws that attach access

cover and gasket to overdrive case (Fig. 217).

(4) Remove access cover and gasket (Fig. 218).

(5) Expand output shaft bearing snap ring with

expanding-type snap ring pliers. Then push output
shaft forward to release shaft bearing from locating
ring (Fig. 219).

Fig. 214 Overdrive Clutch Pack Removal

1 – OVERDRIVE CLUTCH PACK

Fig. 215 Overdrive Clutch Wave Spring Removal/

Installation

1 – WAVE SPRING

Fig. 216 Overdrive Clutch Reaction Snap Ring

Removal/Installation

1 – REACTION RING
2 – CLUTCH HUB

Fig. 217 Access Cover Screw Removal/Installation

1 – TORX SCREWDRIVER (T25)
2 – ACCESS COVER SCREWS

Fig. 218 Access Cover And Gasket Removal/

Installation

1 – ACCESS COVER AND GASKET

Fig. 219 Releasing Bearing From Locating Ring

1 – EXPAND BEARING LOCATING RING WITH SNAP RING

PLIERS

2 – ACCESS HOLE

WJ

TRANSMISSION AND TRANSFER CASE

21 - 99

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(6) Lift gear case up and off geartrain assembly

(Fig. 220).

(7) Remove snap ring that retains rear bearing on

output shaft.

(8) Remove rear bearing from output shaft (Fig.

221).

DIRECT CLUTCH, HUB AND SPRING DISASSEMBLY

WARNING: THE

NEXT

STEP

IN

DISASSEMBLY

INVOLVES COMPRESSING THE DIRECT CLUTCH
SPRING.

IT

IS

EXTREMELY

IMPORTANT

THAT

PROPER EQUIPMENT BE USED TO COMPRESS
THE SPRING AS SPRING FORCE IS APPROXI-
MATELY 830 POUNDS. USE SPRING COMPRESSOR

TOOL 6227-1 AND A HYDRAULIC SHOP PRESS
WITH A MINIMUM RAM TRAVEL OF 5-6 INCHES.
THE PRESS MUST ALSO HAVE A BED THAT CAN
BE ADJUSTED UP OR DOWN AS REQUIRED.
RELEASE CLUTCH SPRING TENSION SLOWLY AND
COMPLETELY TO AVOID PERSONAL INJURY.

(1) Mount geartrain assembly in shop press (Fig. 222).
(2) Position Compressor Tool 6227-1 on clutch hub

(Fig. 222). Support output shaft flange with steel press
plates as shown and center assembly under press ram.

(3) Apply press pressure slowly. Compress hub and

spring far enough to expose clutch hub retaining ring
and relieve spring pressure on clutch pack snap ring
(Fig. 222).

(4) Remove direct clutch pack snap ring (Fig. 223).
(5) Remove direct clutch hub retaining ring (Fig.

224).

(6) Release press load slowly and completely (Fig.

225).

(7) Remove Special Tool 6227-1. Then remove

clutch pack from hub (Fig. 225).

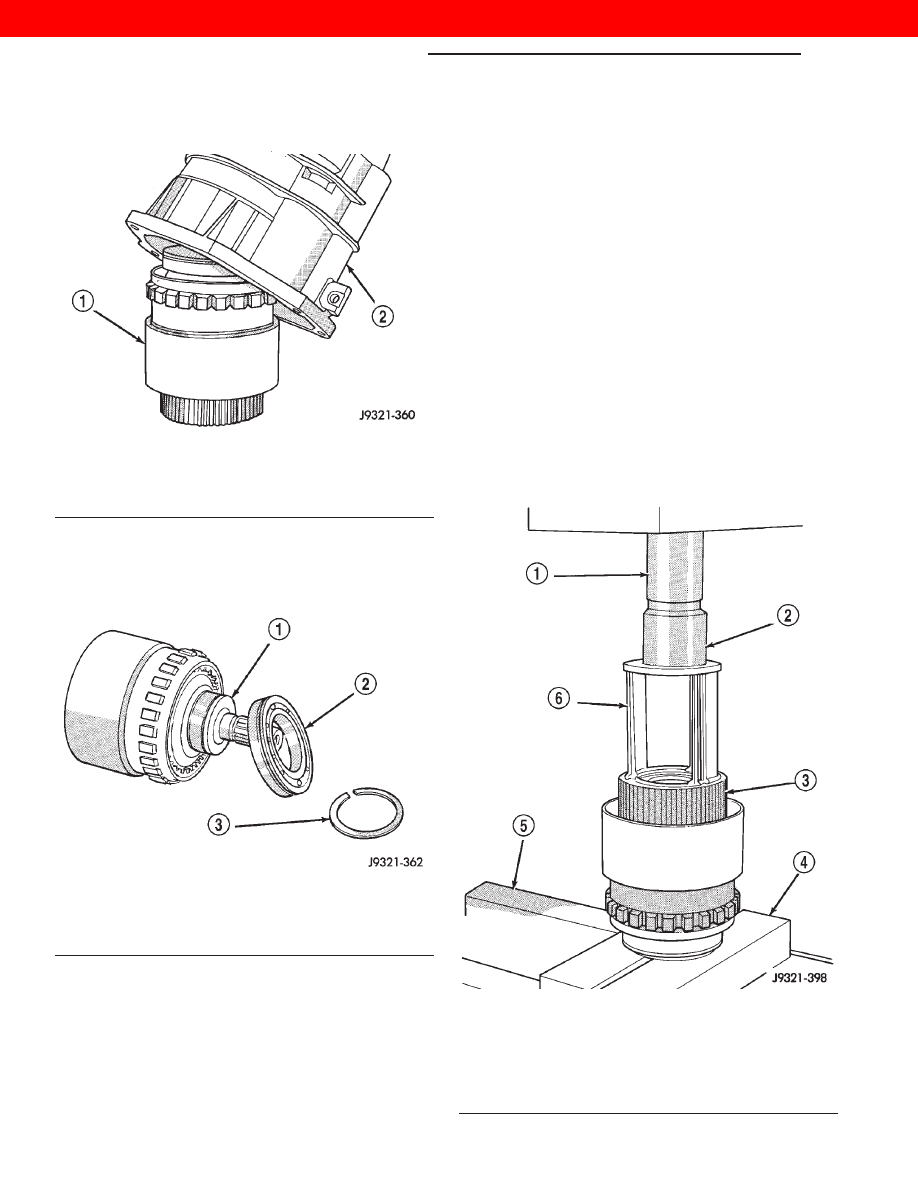

Fig. 220 Removing Gear Case From Geartrain

Assembly

1 – GEARTRAIN ASSEMBLY
2 – GEAR CASE

Fig. 221 Rear Bearing Removal

1 – OUTPUT SHAFT
2 – REAR BEARING
3 – SNAP RING

Fig. 222 Geartrain Mounted In Shop Press

1 – PRESS RAM
2 – SPECIAL TOOL C-3995–A (OR SIMILAR TOOL)
3 – CLUTCH HUB
4 – PLATES
5 – PRESS BED
6 – SPECIAL TOOL 6227–1

21 - 100

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

Geartrain Disassembly

(1) Remove direct clutch hub and spring (Fig. 226).
(2) Remove sun gear and spring plate. Then

remove planetary thrust bearing and planetary gear
(Fig. 227).

(3) Remove

overrunning

clutch

assembly

with

expanding type snap ring pliers (Fig. 228). Insert pli-
ers into clutch hub. Expand pliers to grip hub splines
and remove clutch with counterclockwise, twisting
motion.

Fig. 223 Direct Clutch Pack Snap Ring Removal

1 – CLUTCH HUB
2 – SPECIAL TOOL 6227–1
3 – DIRECT CLUTCH PACK SNAP RING
4 – PRESS PLATES
5 – CLUTCH DRUM

Fig. 224 Direct Clutch Hub Retaining Ring Removal

1 – SPECIAL TOOL 6227–1
2 – CLUTCH HUB RETAINING RING
3 – PRESS BED
4 – PRESS PLATES

Fig. 225 Direct Clutch Pack Removal

1 – SPECIAL TOOL 6227–1
2 – DIRECT CLUTCH HUB
3 – DIRECT CLUTCH PACK

Fig. 226 Direct Clutch Hub And Spring Removal

1 – DIRECT CLUTCH SPRING
2 – DIRECT CLUTCH HUB

WJ

TRANSMISSION AND TRANSFER CASE

21 - 101

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE
