(7) Position overdrive piston retainer on transmis-

sion case and align bolt holes in retainer, gasket and
case (Fig. 160). Then install and tighten retainer
bolts to 17 N·m (13 ft. lbs.) torque.

(8) Install new seals on over drive piston.
(9) Stand transmission case upright on bellhous-

ing.

(10) Position Guide Ring 8114-1 on outer edge of

overdrive piston retainer.

(11) Position Seal Guide 8114-2 on inner edge of

overdrive piston retainer.

(12) Install overdrive piston in overdrive piston

retainer by: aligning locating lugs on overdrive piston
to the two mating holes in retainer.

(a) Aligning locating lugs on overdrive piston to

the two mating holes in retainer.

Fig. 157 Location Of Blank Area In Clutch Cam Bolt

Circle

1 – OVERRUNNING CLUTCH CAM SEAT IN CASE
2 – NON-THREADED HOLE IN CLUTCH CAM ALIGNS HERE

(BLANK AREA) OF SEAT

Fig. 158 Overrunning Clutch Installation

1 – ALIGN MARKS IDENTIFYING NON-THREADED HOLE IN

CAM AND CASE

2 – OVERRUNNING CLUTCH ASSEMBLY

Fig. 159 Installing/Aligning Case Gasket

1 – CASE GASKET
2 – BE SURE GOVERNOR TUBE FEED HOLES IN CASE AND

GASKET ARE ALIGNED

Fig. 160 Aligning Overdrive Piston Retainer

1 – PISTON RETAINER
2 – GASKET
3 – RETAINER BOLTS

21 - 82

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(b) Lubricate overdrive piston seals with Mopar

t

Door Ease, or equivalent.

(c) Install piston over Seal Guide 8114–2 and

inside Guide Ring 8114–1.

(d) Push

overdrive

piston

into

position

in

retainer.

(e) Verify that the locating lugs entered the lug

bores in the retainer.

NOTE: INSTALL THE REMAINING TRANSMISSION
COMPONENTS AND OVERDRIVE UNIT.

FRONT SERVO PISTON

DISASSEMBLY

(1) Remove seal ring from rod guide (Fig. 161).
(2) Remove small snap ring from servo piston rod.

Then remove piston rod, spring and washer from pis-
ton.

(3) Remove and discard servo component O-ring

and seal rings.

ASSEMBLY

Clean and inspect front servo components.
(1) Lubricate new O-ring and seal rings with

petroleum jelly and install them on piston, guide and
rod.

(2) Install rod in piston. Install spring and washer

on rod. Compress spring and install snap ring (Fig.
161).

(3) Set servo components aside for installation dur-

ing transmission reassembly.

REAR SERVO PISTON

DISASSEMBLY

(1) Remove small snap ring and remove plug and

spring from servo piston (Fig. 162).

(2) Remove and discard servo piston seal ring.

ASSEMBLY

(1) Lubricate piston and guide seals with petro-

leum jelly. Lubricate other servo parts with Mopar

t

ATF Plus 3, Type 7176, transmission fluid.

(2) Install new seal ring on servo piston.
(3) Assemble piston, plug, spring and new snap

ring.

(4) Lubricate piston seal lip with petroleum jelly.

OIL PUMP AND REACTION SHAFT SUPPORT

DISASSEMBLY

(1) Remove seal ring from housing and reaction

shaft support (Fig. 163).

(2) Mark pump housing and support assembly for

alignment reference.

Fig. 161 Front Servo

1 – PISTON RINGS
2 – SERVO PISTON
3 – O-RING
4 – SNAP RING
5 – PISTON ROD GUIDE
6 – SEAL RING
7 – SNAP RING
8 – SERVO SPRING
9 – WASHER
10 – SPRING
11 – PISTON ROD

Fig. 162 Rear Servo Components

1 – SNAP RING
2 – PISTON SEAL
3 – PISTON PLUG
4 – SPRING RETAINER
5 – SNAP RING
6 – PISTON SPRING
7 – CUSHION SPRING
8 – PISTON

WJ

TRANSMISSION AND TRANSFER CASE

21 - 83

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(3) Remove bolts attaching pump body to support

(Fig. 164).

(4) Separate support from pump housing (Fig.

165).

(5) Remove inner and outer gears from reaction

shaft support (Fig. 166).

(6) If pump seal was not removed during transmis-

sion disassembly, remove seal with punch and ham-
mer.

(7) Remove front clutch thrust washer from sup-

port hub (Fig. 167).

OIL PUMP BUSHING REPLACEMENT

(1) Remove

pump

bushing

with

Tool

Handle

C-4171 and Bushing Remover SP-3551 from Tool Set
C-3887-J (Fig. 168).

(2) Install new pump bushing with Tool Handle

C-4171 and Bushing Installer SP-5117 (Fig. 168).
Bushing should be flush with pump housing bore.

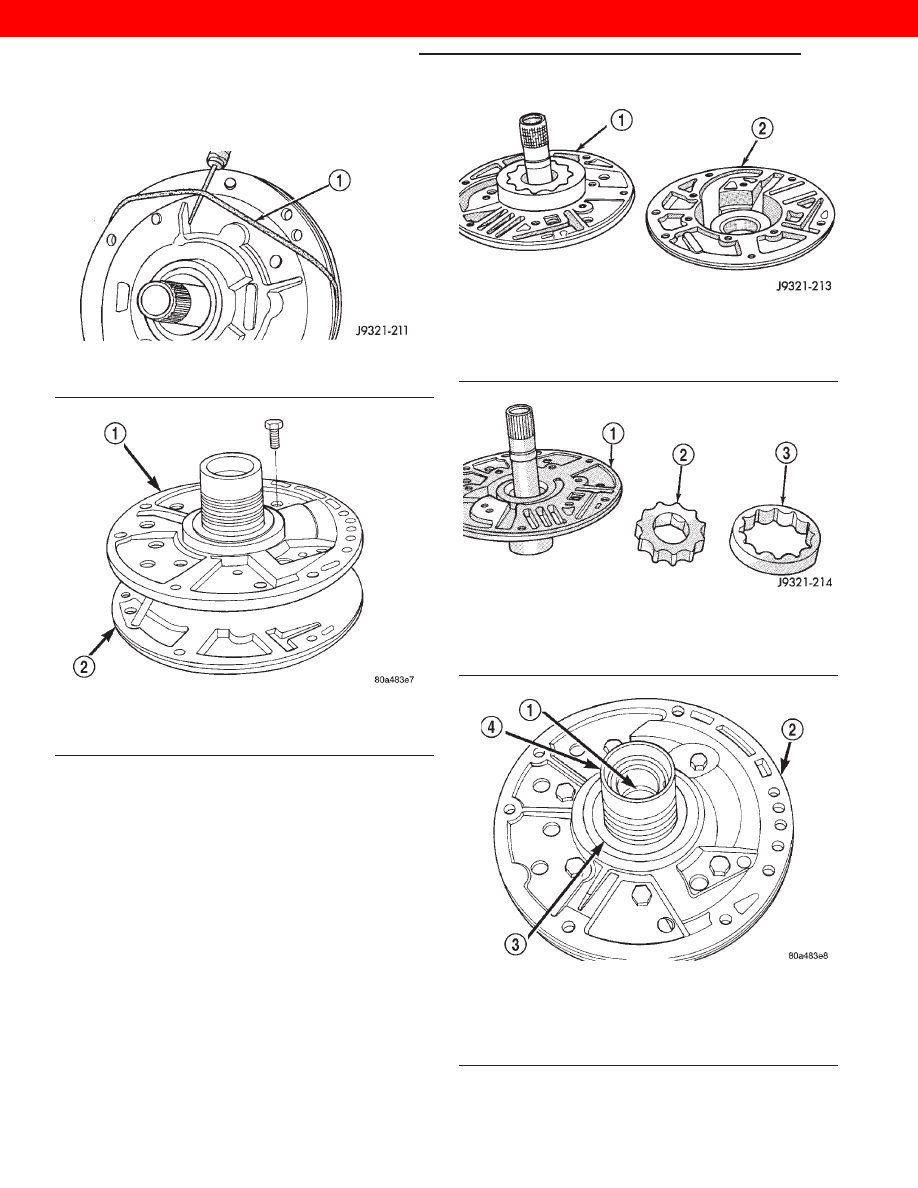

Fig. 163 Removing Pump Seal Ring

1 – PUMP HOUSING SEAL RING

Fig. 164 Pump Support Bolts

1 – REACTION SHAFT SUPPORT
2 – PUMP

Fig. 165 Separating Pump Housing From Reaction

Shaft Support

1 – REACTION SHAFT SUPPORT
2 – PUMP HOUSING

Fig. 166 Pump Gear Removal

1 – REACTION SHAFT SUPPORT
2 – INNER GEAR
3 – OUTER GEAR

Fig. 167 Support Hub Thrust Washer

1 – BUSHING
2 – REACTION SHAFT SUPPORT
3 – THRUST WASHER
4 – HUB

21 - 84

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(3) Stake new pump bushing in two places with

blunt punch (Fig. 169). Remove burrs from stake
points with knife blade afterward.

REACTION SHAFT SUPPORT BUSHING REMOVAL

(1) Assemble Bushing Remover Tools SP-1191,

3633 and 5324 (Fig. 170). Do not clamp any part
of reaction shaft or support in vise.

(2) Hold Cup Tool SP-3633 firmly against reaction

shaft and thread remover SP-5324 into bushing as
far as possible by hand. Then thread remover tool 3-4
additional turns into bushing with a wrench.

(3) Turn remover tool hex nut down against

remover cup to pull bushing from shaft. Clean all
chips from shaft after bushing removal.

(4) Lightly grip old bushing in vise or with pliers

and back remover tool out of bushing.

(5) Assemble Bushing Installer Tools C-4171 and

SP-5325 (Fig. 170).

(6) Slide new bushing onto Installer Tool SP-5325.
(7) Position reaction shaft support upright on a

clean smooth surface.

(8) Align bushing in bore. Then tap bushing into

place until Bushing Installer SP-5325 bottoms.

(9) Clean reaction shaft support thoroughly after

installing bushing.

ASSEMBLY

(1) Lubricate gear bore in pump housing with

transmission fluid.

(2) Lubricate pump gears with transmission fluid.
(3) Support pump housing on wood blocks (Fig.

171).

(4) Install outer gear in pump housing (Fig. 171).

Gear can be installed either way (it is not a one-way
fit).

Fig. 168 Removing Oil Pump Bushing

1 – SPECIAL TOOL C-4171
2 – SPECIAL TOOL SP-3551
3 – BUSHING
4 – SPECIAL TOOL SP-5117
5 – BUSHING
6 – SPECIAL TOOL C-4171
7 – PUMP HOUSING

Fig. 169 Staking Oil Pump Bushing

1 – NARROW BLADE
2 – BLUNT PUNCH
3 – TWO STAKES

Fig. 170 Replacing Reaction Shaft Support Bushing

1 – SPECIAL TOOL SP-1191
2 – SPECIAL TOOL SP-3633
3 – SPECIAL TOOL C-4171
4 – SPECIAL TOOL SP-5325
5 – REACTION SHAFT
6 – SPECIAL TOOL SP-5324
7 – BUSHING
