(27) Remove boost valve connecting tube (Fig. 83).

Disengage tube from upper housing port first. Then
rock opposite end of tube back and forth to work it
out of lower housing.

CAUTION: Do not use tools to loosen or pry the
connecting tube out of the valve body housings.
Loosen and remove the tube by hand only.

(28) Turn valve body over so lower housing is fac-

ing upward (Fig. 84). In this position, the two check
balls in upper housing will remain in place and not
fall out when lower housing and separator plate are
removed.

(29) Remove screws attaching valve body lower

housing to upper housing and transfer plate (Fig.

84). Note position of boost valve tube brace for
assembly reference.

(30) Remove lower housing and overdrive separa-

tor plate from transfer plate (Fig. 84).

(31) Remove the ECE check ball from the transfer

plate (Fig. 85). The ECE check ball is approximately
4.8 mm (3/16 in.) in diameter.

(32) Remove transfer plate from upper housing

(Fig. 86).

(33) Turn transfer plate over so upper housing sep-

arator plate is facing upward.

(34) Remove upper housing separator plate from

transfer plate (Fig. 87). Note position of filter in sep-
arator plate for assembly reference.

(35) Remove rear clutch and rear servo check balls

from transfer plate. Note check ball location for
assembly reference (Fig. 88).

Fig. 81 Accumulator Housing, Valve Springs And

Plug

1 – 3–4 SHIFT VALVE SPRING
2 – CONVERTER CLUTCH VALVE SPRING AND PLUG
3 – 3–4 ACCUMULATOR HOUSING

Fig. 82 Boost Valve Tube Brace

1 – BOOST VALVE TUBE
2 – TUBE BRACE (DOUBLE TAB)

Fig. 83 Boost Valve Tube

1 – BOOST VALVE TUBE
2 – LOWER HOUSING
3 – DISENGAGE THIS END OF TUBE FIRST
4 – UPPER HOUSING

Fig. 84 Lower Housing

1 – LOWER HOUSING
2 – OVERDRIVE SEPARATOR PLATE
3 – TRANSFER PLATE AND UPPER HOUSING

21 - 54

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

Fig. 85 ECE Check Ball

1 – ECE CHECK BALL (3/16”)

Fig. 86 Transfer Plate

1 – UPPER HOUSING
2 – TRANSFER PLATE

Fig. 87 Upper Housing Separator Plate

1 – TRANSFER PLATE
2 – UPPER HOUSING SEPARATOR PLATE
3 – FILTER SCREEN
4 – BRACE

Fig. 88 Rear Clutch And Rear Servo Check Ball

Locations

1 – REAR CLUTCH CHECK BALL
2 – REAR SERVO CHECK BALL
3 – TRANSFER PLATE

WJ

TRANSMISSION AND TRANSFER CASE

21 - 55

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

VALVE BODY UPPER HOUSING

(1) Note location of check balls in valve body upper

housing (Fig. 89). Then remove the one large diame-
ter and the six smaller diameter check balls.

(2) Remove governor plug and shuttle valve covers

(Fig. 91).

(3) Remove E-clip that secures shuttle valve sec-

ondary spring on valve stem (Fig. 90).

(4) Remove throttle plug, primary spring, shuttle

valve, secondary spring, and spring guides (Fig. 91).

(5) Remove boost valve retainer, spring and valve

if not previously removed.

(6) Remove throttle plug and 1-2 and 2-3 governor

plugs (Fig. 78).

(7) Turn upper housing around and remove limit

valve and shift valve covers (Fig. 92).

(8) Remove limit valve housing. Then remove

retainer, spring, limit valve, and 2-3 throttle plug
from limit valve housing (Fig. 92).

(9) Remove 1-2 shift control valve and spring (Fig.

92).

(10) Remove 1-2 shift valve and spring (Fig. 92).
(11) Remove 2-3 shift valve and spring from valve

body (Fig. 92).

(12) Remove pressure plug cover (Fig. 92).
(13) Remove line pressure plug, sleeve, throttle

pressure plug and spring (Fig. 92).

Fig. 89 Check Ball Locations In Upper Housing

1 – SMALL DIAMETER CHECK BALLS (6)
2 – LARGE DIAMETER CHECK BALL (1)

Fig. 90 Shuttle Valve E-Clip And Secondary Spring

Location

1 – E-CLIP
2 – SECONDARY SPRING AND GUIDES
3 – SHUTTLE VALVE

21 - 56

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

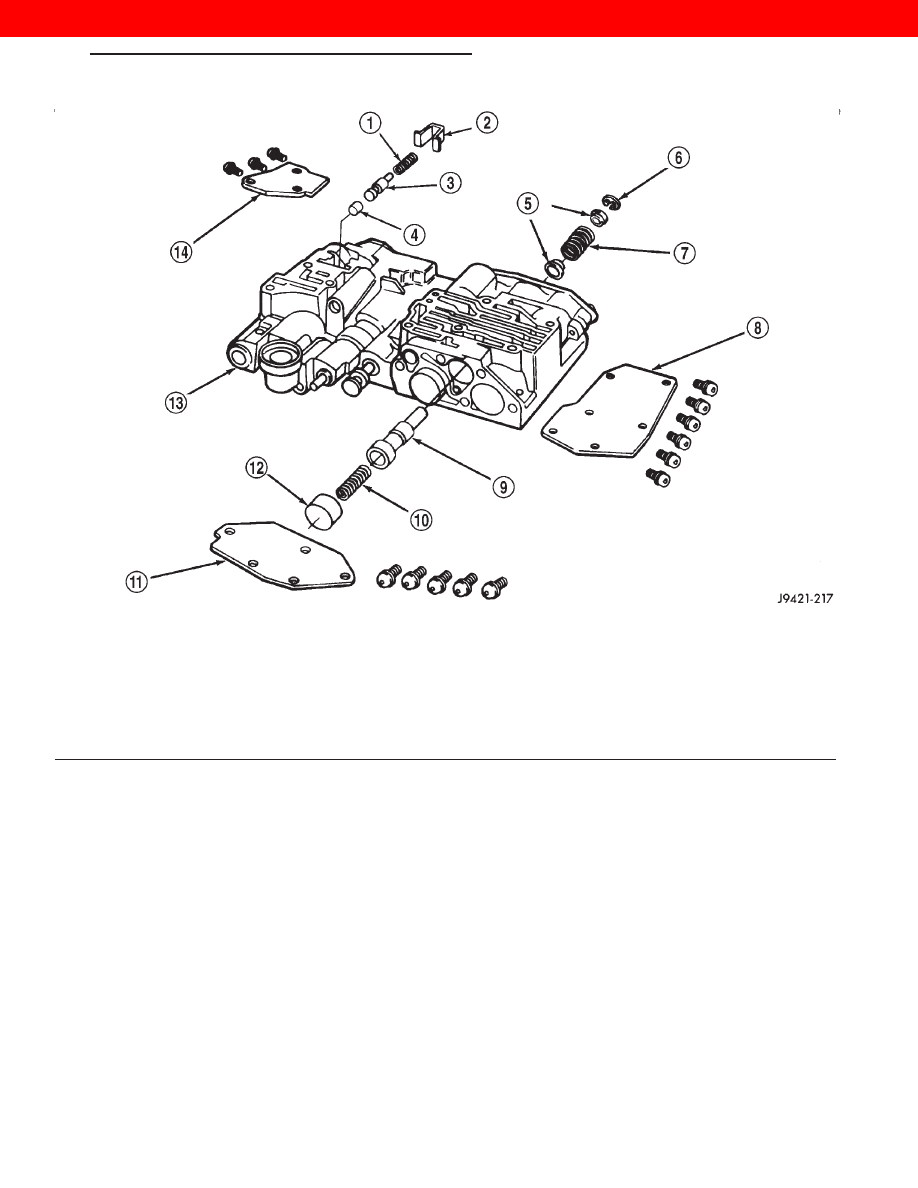

Fig. 91 Shuttle And Boost Valve Components

1 – SPRING
2 – RETAINER
3 – BOOST VALVE
4 – BOOST VALVE PLUG
5 – SPRING GUIDES
6 – E-CLIP
7 – SHUTTLE VALVE SECONDARY SPRING

8 – SHUTTLE VALVE COVER
9 – SHUTTLE VALVE
10 – SHUTTLE VALVE PRIMARY SPRING
11 – GOVERNOR PLUG COVER
12 – THROTTLE PLUG
13 – UPPER HOUSING
14 – BOOST VALVE COVER

WJ

TRANSMISSION AND TRANSFER CASE

21 - 57

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE
