(4) Place the floor shifter in the “PARK” position.
(5) Loosen the adjustment screw on the shifter

cable (Fig. 36).

(6) Snap the shift cable onto the shift lever pin.

Located on the shifter assembly (Fig. 36).

(7) Raise the vehicle on a hoist.
(8) Install the shift cable on the shift cable support

bracket (Fig. 37).

(9) Place the transmission shift lever in the

“PARK” position. Park is the rearmost detent posi-
tion on the transmission manual shift lever (Fig. 37).

(10) Snap the shifter cable on the shift control

lever (Fig. 37).

CAUTION: Be certain shift cable is routed correctly,
free of binding, sharp edges and hot exhaust sys-
tem components.

(11) Lower the vehicle from the hoist.
(12) Verify the transmission and shifter are in the

“PARK” position.

(13) Torque the adjustment screw to 7 N·m (65 in.

lbs.) (Fig. 36).

(14) Verify correct shifter operation.
(15) Install the shift lever bezel and any console

parts removed to access the shift control cable

FLOOR SHIFTER

REMOVAL

(1) Shift the transmission into the “PARK” posi-

tion.

(2) Remove the shift lever bezel and any necessary

console parts for access to the shift lever assembly
and shift cables.

(3) Disconnect the shift cable from the shifter and

support bracket assembly (Fig. 38).

Fig. 36 Transmission Shift Cable at Shifter

1 – SHIFT LEVER PIN
2 – ADJUSTMENT SCREW
3 – SHIFT CABLE
4 – SHIFTER ASSEMBLY BRACKET

Fig. 37 Shift Cable at Transmission

1 – TRANSMISSION SHIFTER CABLE
2 – THROTTLE VALVE CABLE
3 – TRANSFER CASE SHIFTER CABLE
4 – TRANSFER CASE SHIFTER CABLE BRACKET RETAINING

BOLT (1 OF 2)

5 – THROTTLE VALVE CABLE BRACKET RETAINING BOLT
6 – ELECTRICAL CONNECTORS
7 – TRANSMISSION FLUID LINES

Fig. 38 Shift Cable at Shifter

1 – SHIFT LEVER PIN
2 – ADJUSTMENT SCREW
3 – SHIFT CABLE
4 – SHIFTER ASSEMBLY BRACKET

21 - 38

TRANSMISSION AND TRANSFER CASE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(4) Disconnect the brake transmission shift inter-

lock cable from the shifter BTSI lever and the shifter
bracket assembly.

(5) Disconnect the transfer case shift cable from

the transfer case shift lever pin (Fig. 39).

(6) Remove the clip retaining the transfer case

shift cable to the shifter bracket assembly.

(7) Remove the transfer case shift cable from the

shifter assembly.

(8) Disconnect all wiring connectors from the

shifter assembly.

(9) Remove the shifter assembly retaining nuts

from the floor pan (Fig. 40).

(10) the shifter from the vehicle.

INSTALLATION

(1) Install the shifter in the vehicle.
(2) Install the shifter assembly retaining nuts on

the floor pan mounted studs (Fig. 41). Torque to 28
N·m (250 in. lbs.).

(3) Connect all wiring on the shifter assembly.
(4) Install the transfer case shift cable on the

shifter bracket assembly and secure with clip (Fig.
42).

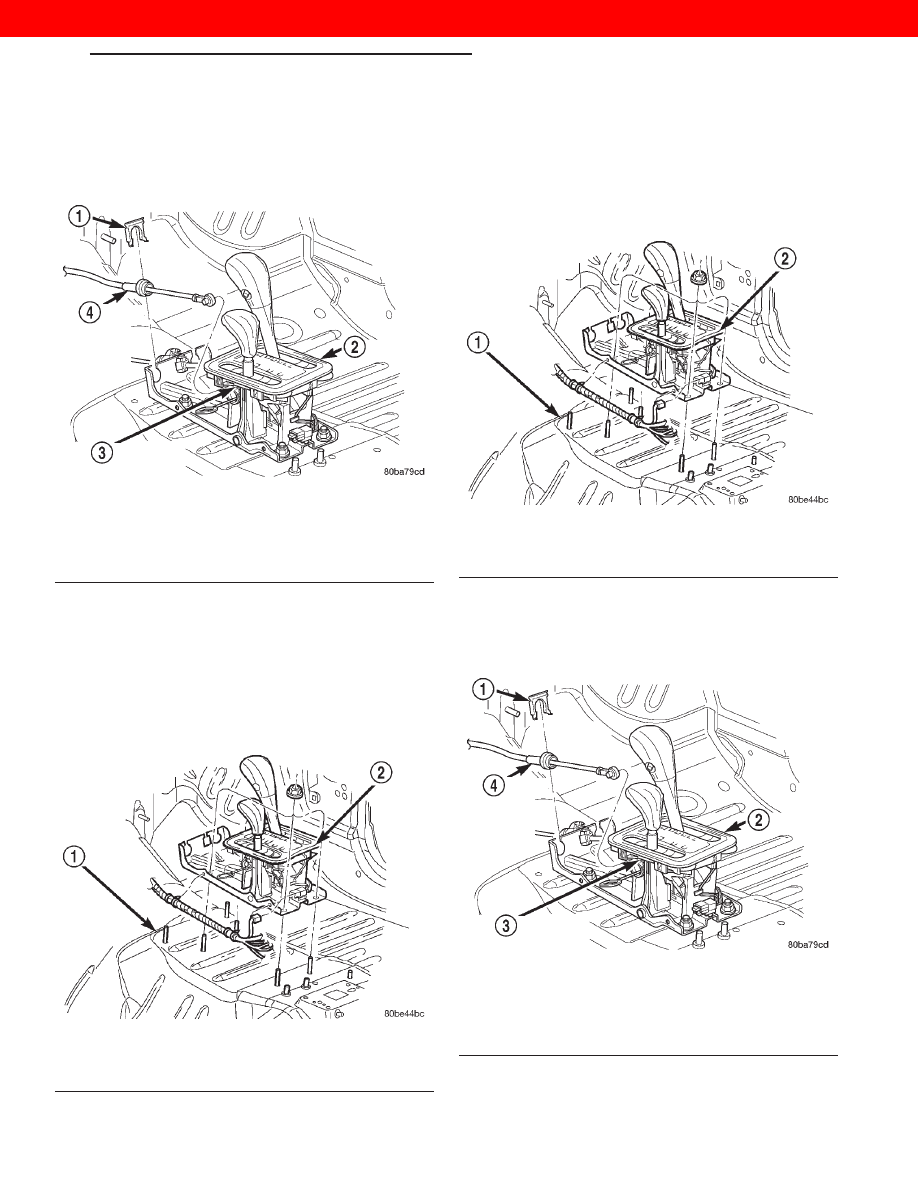

Fig. 39 Transfer Case Shift Cable

1 – CLIP
2 – SHIFTER
3 – TRANSFER CASE SHIFT LEVER PIN
4 – TRANSFER CASE SHIFT CABLE

Fig. 40 Shifter Assembly

1 – FLOOR PAN
2 – SHIFTER ASSEMBLY

Fig. 41 Shifter Assembly

1 – FLOOR PAN
2 – SHIFTER ASSEMBLY

Fig. 42 Transfer Case Shift Cable

1 – CLIP
2 – SHIFTER
3 – TRANSFER CASE SHIFT LEVER PIN
4 – TRANSFER CASE SHIFT CABLE

WJ

TRANSMISSION AND TRANSFER CASE

21 - 39

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(5) Snap the transfer case shift cable onto the shift

lever pin (Fig. 42).

(6) Install the brake transmission interlock cable

into the shifter assembly bracket and connect on the
BTSI lever.

(7) Install the shift cable on the shifter bracket

and snap in place (Fig. 43).

(8) With the shifter in the “PARK” position, loosen

the shift cable adjustment screw.

(9) Snap the shift cable on the shift lever pin (Fig.

43).

(10) Torque the adjustment screw to 7 N·m (65 in.

lbs.).

(11) Verify correct shifter operation.
(12) Install the shift lever bezel and any console

parts removed for access to the shift lever assembly
and shift cables.

BRAKE TRANSMISSION SHIFT INTERLOCK
CABLE

REMOVAL

(1) Remove the steering column opening cover.

Refer to Group 8E, Instrument Panel Systems for the
procedure.

(2) Remove the lower steering column shroud from

the vehicle.

(3) Disconnect the brake transmission shift inter-

lock (B. T. S. I.) cable solenoid electrical connector
(Fig. 44).

(4) With the ignition switch in the “RUN” position

depress the B. T. S. I. cable locking tab, located on
top of the cable connector (Fig. 44) at the steering
column and pull the B. T. S. I. cable straight out.

(5) Remove the center console from the vehicle.

Refer to Group 23, Body for the procedure.

(6) Disconnect the B. T. S. I. cable from the shifter

B. T. S. I. lever and remove the cable from the shifter
bracket (Fig. 45).

(7) Disconnect the B. T. S. I. cable from any rout-

ing clips.

(8) Remove the B. T. S. I. cable from the vehicle.

Fig. 43 Transmission Shift Cable at Shifter

1 – SHIFT LEVER PIN
2 – ADJUSTMENT SCREW
3 – SHIFT CABLE
4 – SHIFTER ASSEMBLY BRACKET

Fig. 44 B. T. S. I. Solenoid Connector Location

1 – LEFT MULTIFUNCTION SWITCH CONNECTOR
2 – LOWER CLOCKSPRING CONNECTORS
3 – RIGHT MULTIFUNCTION SWITCH CONNECTOR
4 – SHIFTER INTERLOCK CABLE CONNECTOR
5 – SHIFTER INTERLOCK SOLENOID CONNECTOR
6 – IGNITION SWITCH CONNECTOR RECEPTACLES
7 – SKIM CONNECTOR

21 - 40

TRANSMISSION AND TRANSFER CASE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

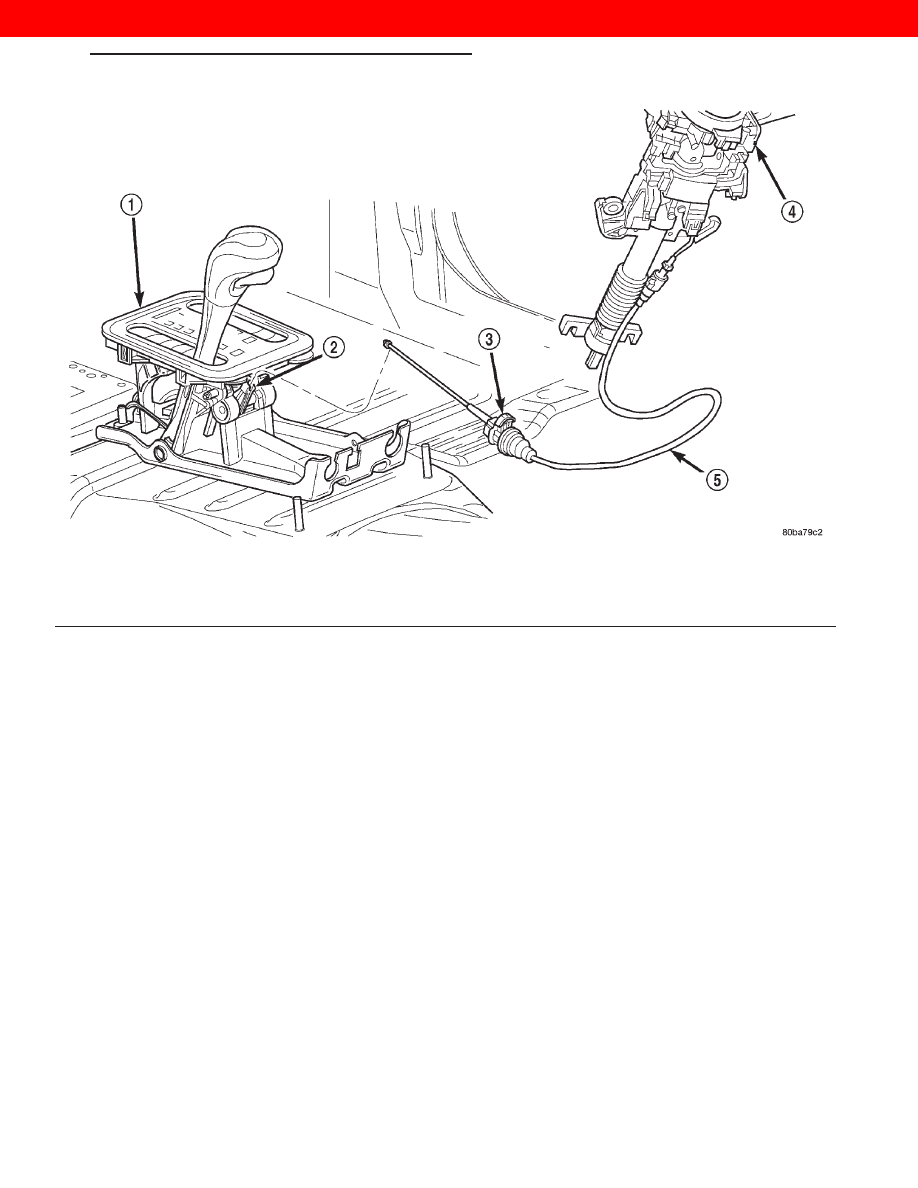

Fig. 45 Brake Transmission Interlock Cable
