(10) Remove differential snap-ring (Fig. 41).
(11) Remove differential (Fig. 42).
(12) Remove differential needle bearings and both

needle bearing thrust washers from mainshaft.

(13) Slide low range fork pin out of shift sector slot

(Fig. 43).

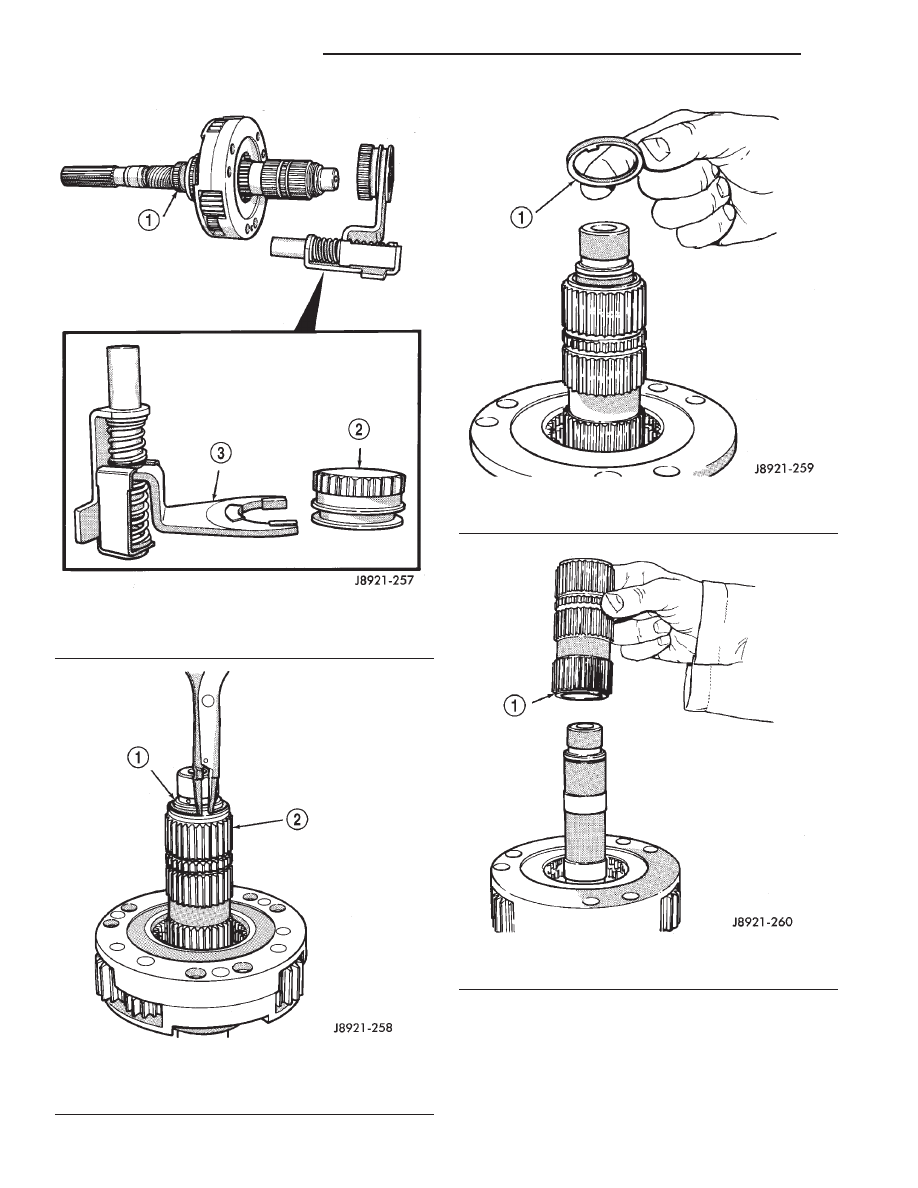

Fig. 37 Mode Fork And Sleeve Removal

1 – MAINSHAFT
2 – SLEEVE
3 – MODE FORK ASSEMBLY

Fig. 38 Intermediate Clutch Shaft Snap-Ring

Removal

1 – SNAP RING
2 – INTERMEDIATE CLUTCH SHAFT

Fig. 39 Clutch Shaft Thrust Ring Removal

1 – CLUTCH SHAFT THRUST RING

Fig. 40 Intermediate Clutch Shaft Removal

1 – INTERMEDIATE CLUTCH SHAFT

21 - 286

NV242 TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(14) Remove low range fork and hub (Fig. 44).
(15) Remove shift sector (Fig. 45).
(16) Remove shift sector bushing and O-ring (Fig.

46).

INPUT GEAR/LOW RANGE ASSEMBLY

(1) Remove front bearing retainer bolts.

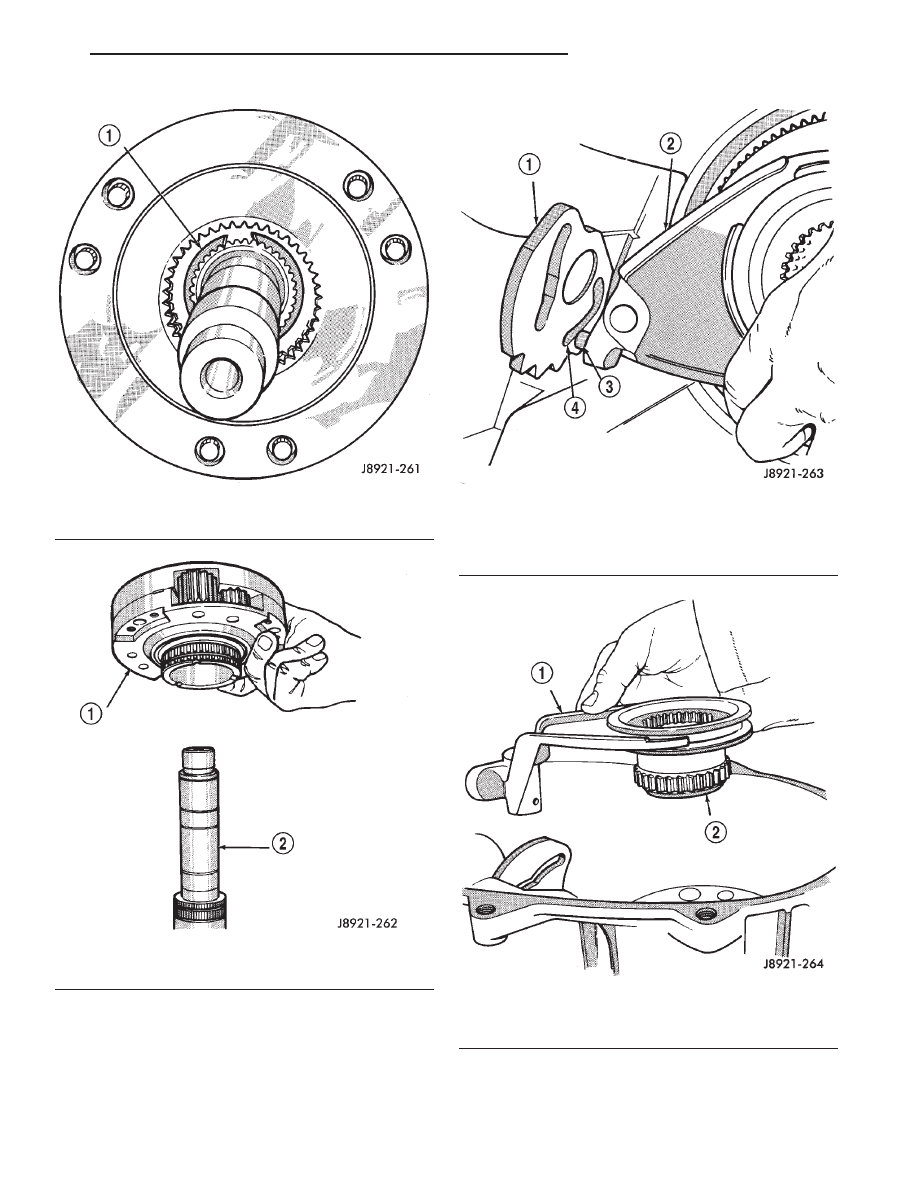

Fig. 41 Differential Snap-Ring Removal

1 – DIFFERENTIAL SNAP RING

Fig. 42 Differential Removal

1 – DIFFERENTIAL
2 – MAINSHAFT

Fig. 43 Disengaging Low Range Fork

1 – SHIFT SECTOR
2 – LOW RANGE FORK
3 – PIN
4 – SLOT

Fig. 44 Low Range Fork And Hub Removal

1 – LOW RANGE FORK
2 – FORK HUB

WJ

NV242 TRANSFER CASE

21 - 287

DISASSEMBLY AND ASSEMBLY (Continued)

(2) Remove front bearing retainer. Carefully pry

retainer loose with screwdriver (Fig. 47). Position
screwdriver in slots cast into retainer.

(3) Remove input gear snap-ring (Fig. 48).

(4) Remove input/low range gear assembly from

bearing with Tool Handle C-4171 and Tool 7829A
(Fig. 49).

(5) Remove low range gear snap-ring (Fig. 50).
(6) Remove input gear retainer, thrust washers

and input gear from low range gear (Fig. 51).

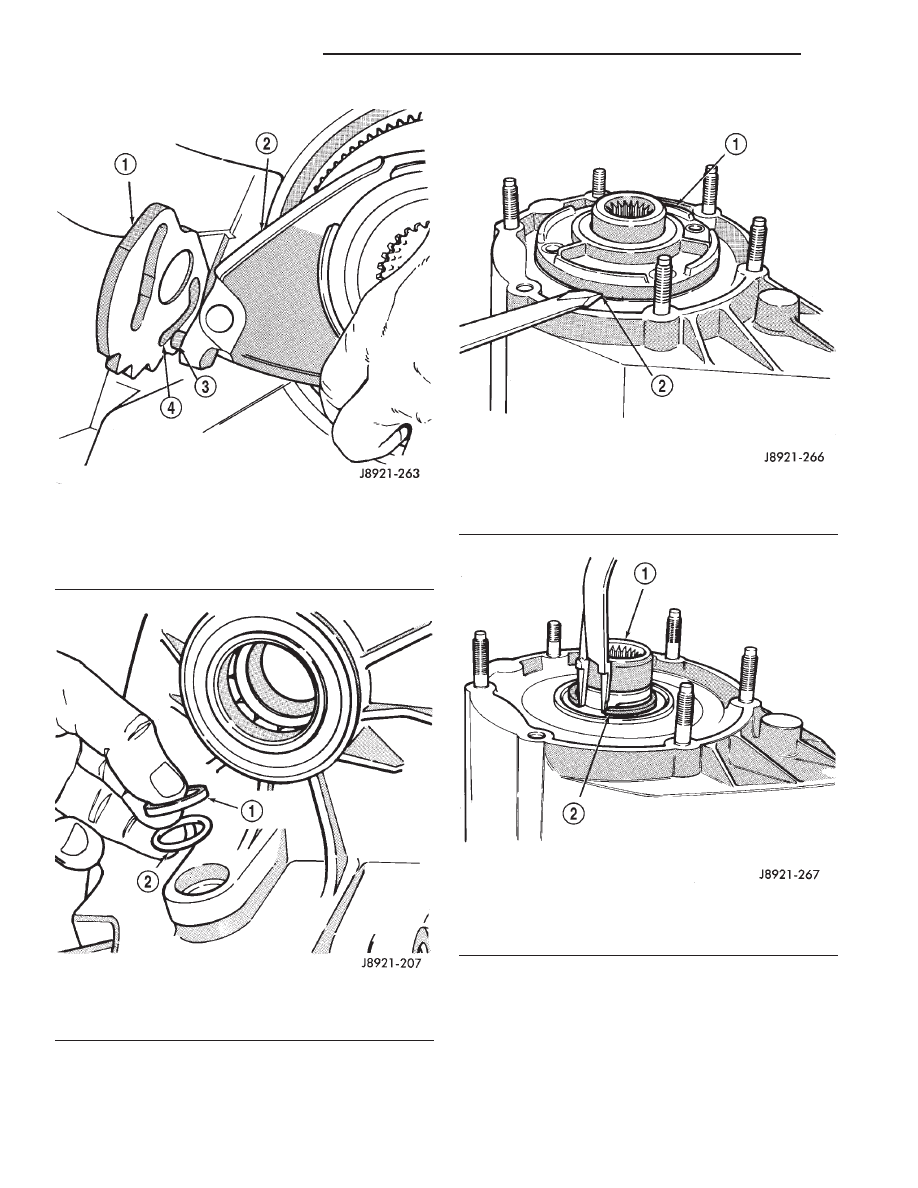

Fig. 45 Shift Sector Position

1 – SHIFT SECTOR
2 – LOW RANGE FORK
3 – PIN
4 – SLOT

Fig. 46 Sector Bushing And O-Ring Removal

1 – SHIFT SECTOR BUSHING
2 – O-RING

Fig. 47 Front Bearing Retainer Removal

1 – FRONT BEARING RETAINER
2 – RETAINER SLOT

Fig. 48 Input Gear Snap-Ring Removal

1 – INPUT GEAR
2 – SNAP RING

21 - 288

NV242 TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(7) Inspect low range annulus gear (Fig. 52). Gear

is not a serviceable component. If damaged,
replace gear and front case as assembly.

(8) Remove oil seals from following components:
• front bearing retainer.

• rear retainer.

• oil pump.

• case halves.

DIFFERENTIAL

(1) Mark differential case halves for reference.
(2) Remove differential case bolts.
(3) Invert differential on workbench.
(4) Separate top case from bottom case. Use slots

in case halves to pry them apart (Fig. 53).

(5) Remove thrust washers and planet gears from

case pins (Fig. 54).

Fig. 49 Input And Low Range Gear Assembly

Removal

1 – INPUT-LOW RANGE GEARS
2 – SPECIAL TOOL 7829A
3 – SPECIAL TOOL C-4171

Fig. 50 Low Range Gear Snap-Ring Removal/

Installation

1 – LOW RANGE GEAR SNAP RING

Fig. 51 Low Range Gear Disassembly

1 – THRUST WASHERS
2 – LOW RANGE GEAR
3 – INPUT GEAR
4 – RETAINER

Fig. 52 Inspecting Low Range Annulus Gear

1 – LOW RANGE ANNULUS GEAR

WJ

NV242 TRANSFER CASE

21 - 289

DISASSEMBLY AND ASSEMBLY (Continued)
