Geartrain Disassembly

(1) Remove direct clutch hub and spring (Fig. 271).
(2) Remove sun gear and spring plate. Then

remove planetary thrust bearing and planetary gear
(Fig. 272).

(3) Remove

overrunning

clutch

assembly

with

expanding type snap ring pliers (Fig. 273). Insert pli-
ers into clutch hub. Expand pliers to grip hub splines
and remove clutch with counterclockwise, twisting
motion.

(4) Remove

thrust

bearing

from

overrunning

clutch hub.

(5) Remove overrunning clutch from hub.
(6) Mark position of annulus gear and direct clutch

drum for assembly alignment reference (Fig. 274).
Use small center punch or scriber to make alignment
marks.

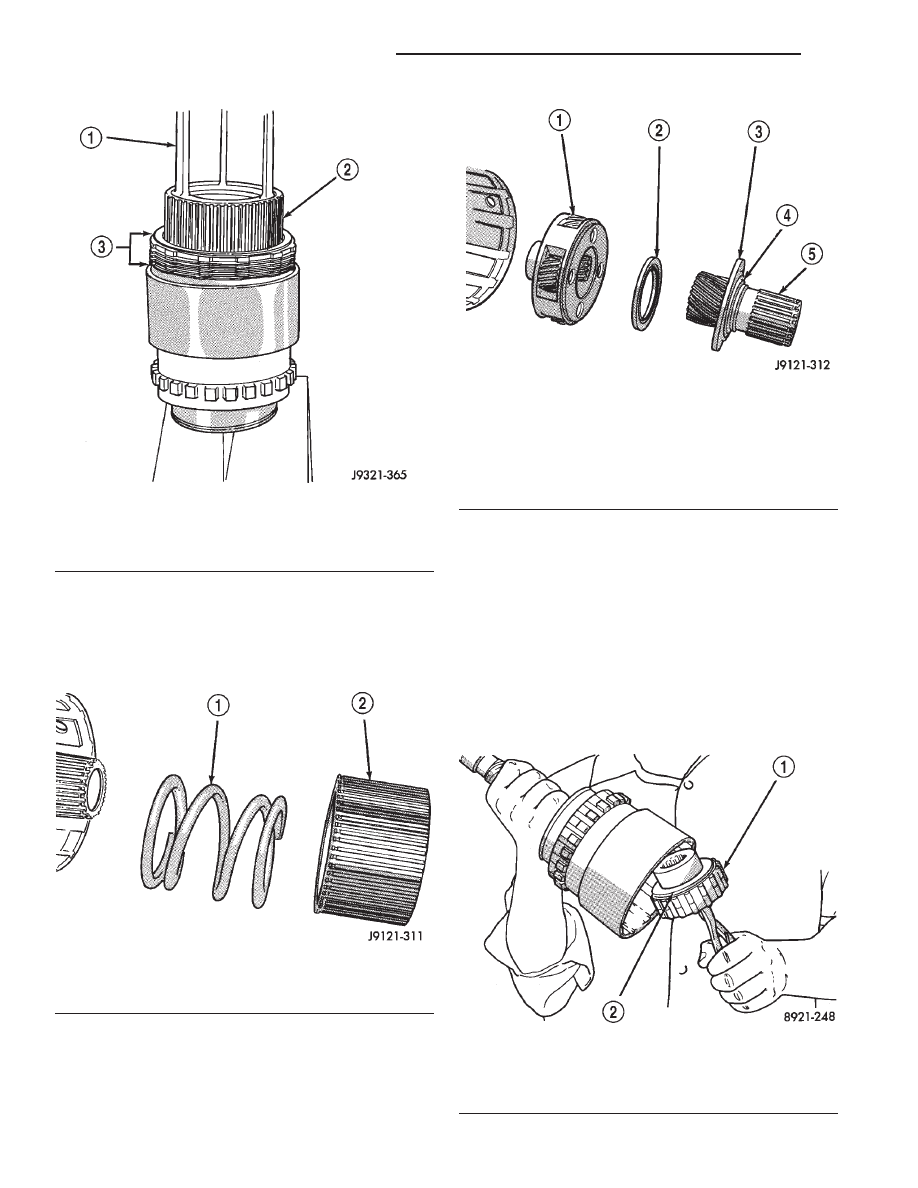

Fig. 270 Direct Clutch Pack Removal

1 – SPECIAL TOOL 6227–1
2 – DIRECT CLUTCH HUB
3 – DIRECT CLUTCH PACK

Fig. 271 Direct Clutch Hub And Spring Removal

1 – DIRECT CLUTCH SPRING
2 – DIRECT CLUTCH HUB

Fig. 272 Removing Sun Gear, Thrust Bearing And

Planetary Gear

1 – PLANETARY GEAR
2 – PLANETARY THRUST BEARING
3 – CLUTCH SPRING PLATE
4 – SPRING PLATE SNAP RING
5 – SUN GEAR

Fig. 273 Overrunning Clutch Assembly Removal/

Installation

1 – OVERRUNNING CLUTCH
2 – NEEDLE BEARING

21 - 142

42RE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(7) Remove direct clutch drum rear retaining ring

(Fig. 275).

(8) Remove direct clutch drum outer retaining ring

(Fig. 276).

(9) Mark annulus gear and output shaft for assem-

bly alignment reference (Fig. 277). Use punch or
scriber to mark gear and shaft.

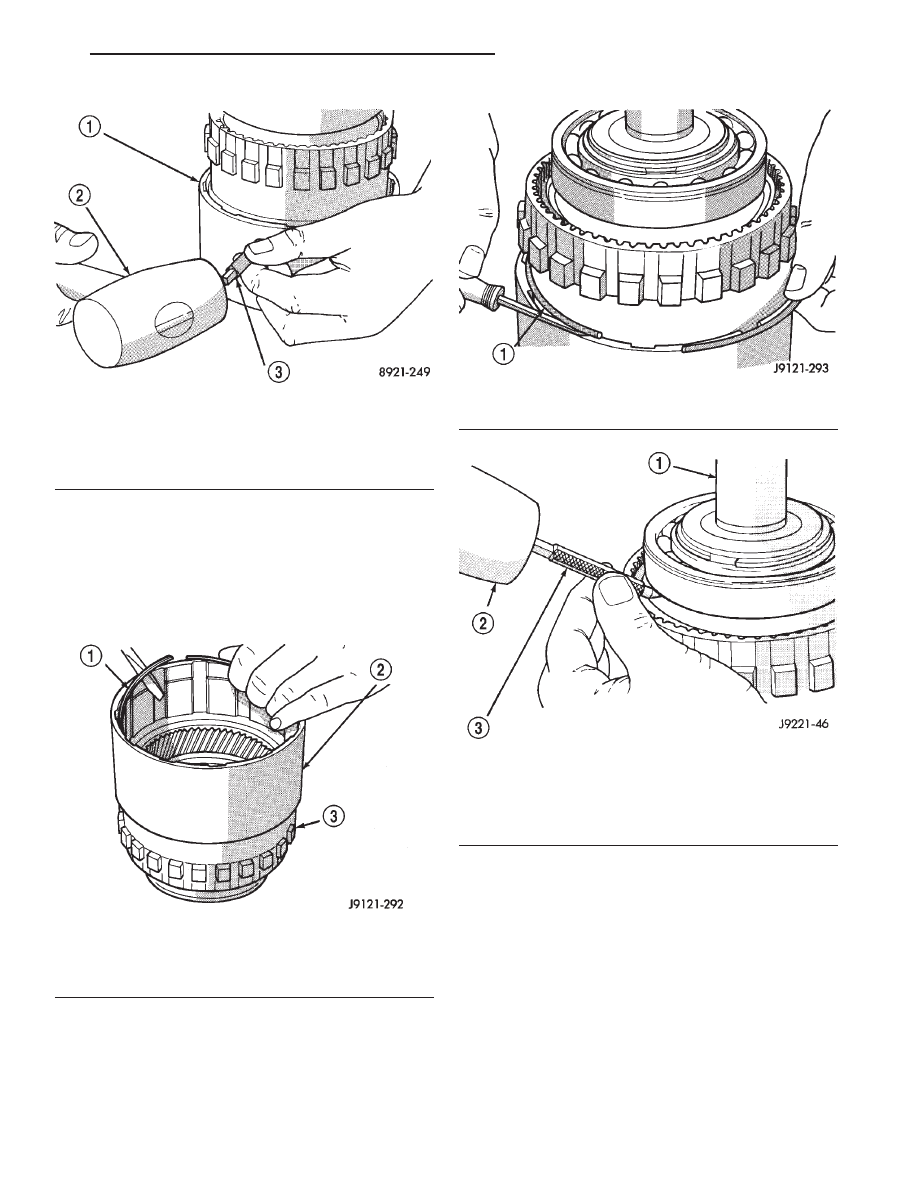

Fig. 274 Marking Direct Clutch Drum And Annulus

Gear For Assembly Alignment

1 – DIRECT CLUTCH DRUM
2 – HAMMER
3 – PUNCH

Fig. 275 Clutch Drum Inner Retaining Ring Removal

1 – INNER RETAINING RING
2 – DIRECT CLUTCH DRUM
3 – ANNULUS GEAR

Fig. 276 Clutch Drum Outer Retaining Ring Removal

1 – OUTER RETAINING RING

Fig. 277 Marking Annulus Gear And Output Shaft

For Assembly Alignment

1 – OUTPUT SHAFT
2 – HAMMER
3 – PUNCH

WJ

42RE AUTOMATIC TRANSMISSION

21 - 143

DISASSEMBLY AND ASSEMBLY (Continued)

(10) Remove snap ring that secures annulus gear

on output shaft (Fig. 278). Use two screwdrivers to
unseat and work snap ring out of groove as shown.

(11) Remove annulus gear from output shaft (Fig.

279). Use rawhide or plastic mallet to tap gear off
shaft.

GEAR CASE AND PARK LOCK DISASSEMBLY

(1) Remove locating ring from gear case.
(2) Remove park pawl shaft retaining bolt and

remove shaft, pawl and spring.

(3) Remove reaction plug snap ring and remove

reaction plug.

(4) Remove output shaft seal.

ASSEMBLY

GEARTRAIN AND DIRECT CLUTCH ASSEMBLY

(1) Soak direct clutch and overdrive clutch discs in

Mopar

t ATF Plus 3, type 7176, transmission fluid.

Allow discs to soak for 10-20 minutes.

(2) Install new pilot bushing and clutch hub bush-

ing in output shaft if necessary (Fig. 280). Lubricate
bushings with petroleum jelly, or transmission fluid.

(3) Install

annulus

gear

on

output

shaft,

if

removed. Then install annulus gear retaining snap
ring (Fig. 281).

(4) Align and install clutch drum on annulus gear

(Fig. 282). Be sure drum is engaged in annulus gear
lugs.

(5) Install clutch drum outer retaining ring (Fig.

282).

Fig. 278 Annulus Gear Snap Ring Removal

1 – OUTPUT SHAFT
2 – ANNULUS GEAR
3 – SNAP RING

Fig. 279 Annulus Gear Removal

1 – OUTPUT SHAFT
2 – ANNULUS GEAR

Fig. 280 Output Shaft Pilot Bushing

1 – OUTPUT SHAFT HUB
2 – OVERRUNNING CLUTCH HUB BUSHING
3 – INTERMEDIATE SHAFT PILOT BUSHING

21 - 144

42RE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(6) Slide clutch drum forward and install inner

retaining ring (Fig. 283).

(7) Install rear bearing and snap ring on output

shaft (Fig. 284). Be sure locating ring groove in bear-
ing is toward rear.

Fig. 281 Annulus Gear Installation

1 – SNAP RING
2 – OUTPUT SHAFT FRONT BEARING
3 – ANNULUS GEAR

Fig. 282 Clutch Drum And Outer Retaining Ring

Installation

1 – ANNULUS GEAR
2 – OUTER SNAP RING
3 – CLUTCH DRUM

Fig. 283 Clutch Drum Inner Retaining Ring

Installation

1 – ANNULUS GEAR
2 – INNER SNAP RING
3 – CLUTCH DRUM

Fig. 284 Rear Bearing And Snap Ring Installation

1 – REAR BEARING
2 – SNAP RING

WJ

42RE AUTOMATIC TRANSMISSION

21 - 145

DISASSEMBLY AND ASSEMBLY (Continued)
