ASSEMBLY

(1) Grease stub shaft seal with special grease

supplied with new stub shaft housing.

(2) Install new stub shaft housing o-rings.
(3) Install housing on the steering gear.
(4) Install the housing bolts and tighten to 62 N·m

( 46 ft. lbs.).

PITMAN SHAFT/SEALS/BEARINGS

DISASSEMBLY

(1) Clean exposed end of pitman shaft and housing

with a wire brush.

(2) Rotate the stub shaft with a wrench (Fig. 7)

from stop to stop and count the number of turns.

(3) Center the stub shaft by rotating it from the

stop 1/2 of the total amount of turns.

NOTE: The pitman shaft will not clear the housing
if it is not centered.

(4) Remove pitman shaft cover bolts and remove

the shaft assembly (Fig. 8).

(5) Remove pitman shaft cover o-ring.
(6) Remove pitman shaft dust seal from the hous-

ing with a Puller 7794-A and Slide Hammer C-637
(Fig. 9).

(7) Remove the pitman shaft oil seal retaining ring

with snap ring pliers (Fig. 10).

(8) Remove oil seal metal backup washer then

plastic backup washer from the housing (Fig. 11).

(9) Remove pitman shaft oil seal from the housing

with a Puller 7794-A and Slide Hammer C-637 (Fig.
12).

Fig. 6 O-Rings

1 – O-RING
2 – O-RING

Fig. 7 Center Stub Shaft

1 – WRENCH
2 – STUB SHAFT

Fig. 8 Cover and Pitman Shaft

1 – ADJUSTER NUT
2 – PITMAN SHAFT COVER
3 – O-RING
4 – GEAR HOUSING
5 – PITMAN SHAFT

19 - 14

STEERING

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

Fig. 9 Dust Seal Removal

1 – PULLER
2 – STEERING GEAR

Fig. 10 Oil Seal Retaining Ring

1 – SNAP RING PLIERS
2 – RETAINING RING

Fig. 11 Backup Washers

1 – METAL BACK UP WASHER
2 – PLASTIC BACK UP WASHER

Fig. 12 Oil Seal Removal

1 – PULLER
2 – STEERING GEAR

WJ

STEERING

19 - 15

DISASSEMBLY AND ASSEMBLY (Continued)

(10) Drop Driver 8277 through the top bearing and

align the driver up with the lower bearing. (Fig. 13).
Install Handle C-4171 into the driver and remove the
lower bearing.

(11) Turn the gear over and remover the upper

bearing with Driver 8277 and Handle C-4171.

ASSEMBLY

(1) Install upper pitman shaft bearing, with Driver

8294 and Handle C-4171 (Fig. 14). Drive bearing into
housing until the driver bottoms out.

NOTE: Install upper pitman shaft bearing with the
part number/letters facing the driver.

(2) Install lower pitman shaft bearing with the

other side Driver 8294 and Handle C-4171 (Fig. 15).
Drive bearing into housing until the bearing shoulder
is seated against the housing.

(3) Coat the oil seal and backup washers with spe-

cial grease supplied with the new seal.

(4) Install the oil seal with Driver 8294 and Han-

dle C-4171.

(5) Install plastic backup washer.

NOTE: The plastic backup washer has a lip on the
inside diameter that faces down towards the oil
seal.

(6) Install metal backup washer.
(7) Install the retainer ring with snap ring pliers.
(8) Coat the dust seal with special grease sup-

plied with the new seal.

(9) Install dust seal with Driver 8294 and Handle

C-4171.

(10) Install new pitman shaft cover o-ring.
(11) Install pitman shaft assembly into the hous-

ing.

(12) Install cover bolts and tighten to 62 N·m (46

ft. lbs.).

(13) Perform over-center rotation torque adjustment.

RACK PISTON/VALVE ASSEMBLY

DISASSEMBLY

(1) Clean exposed end of pitman shaft and housing

with a wire brush.

(2) Rotate the stub shaft with a wrench (Fig. 16)

from stop to stop and count the number of turns.

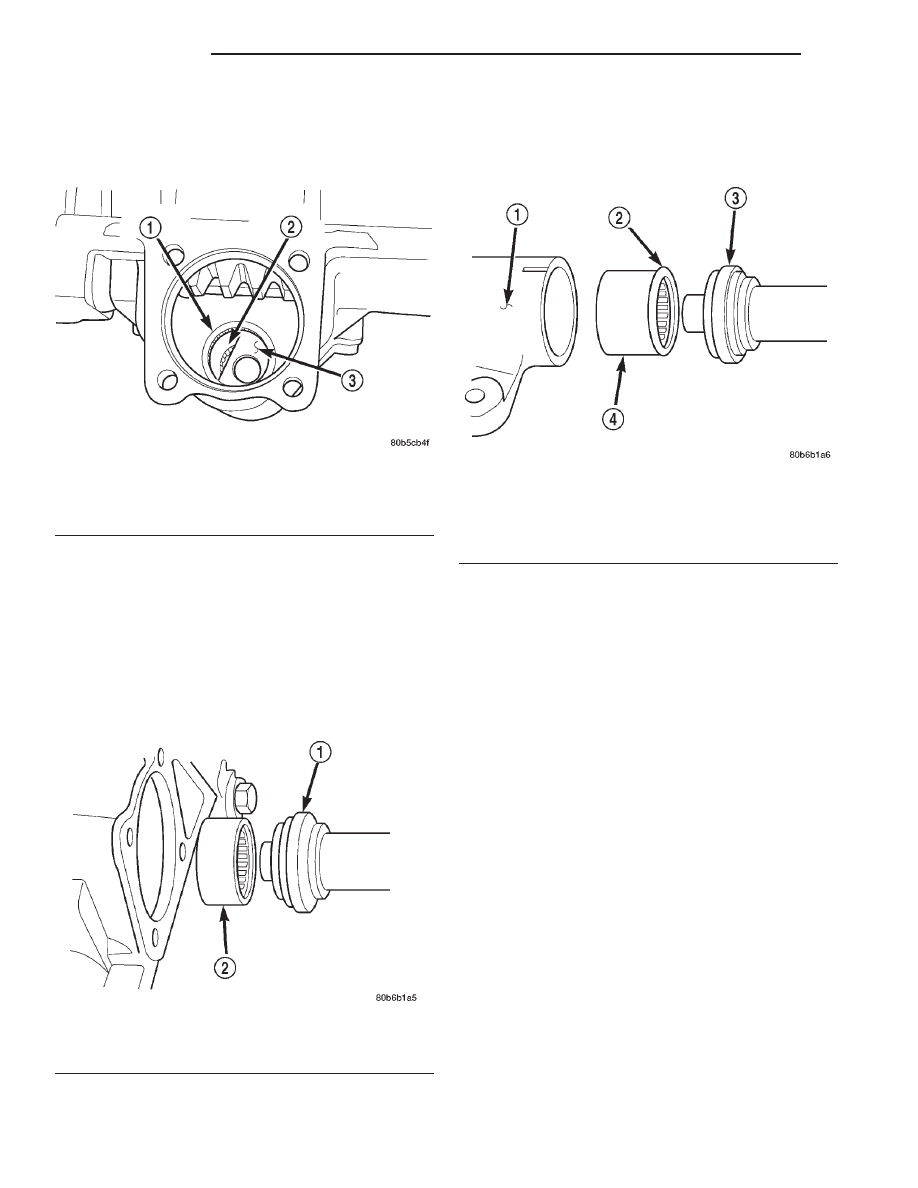

Fig. 13 Bearing Driver

1 – UPPER BEARING
2 – LOWER BEARING
3 – DRIVER

Fig. 14 Upper Pitman Shaft Bearing

1 – DRIVER
2 – UPPER BEARING

Fig. 15 Lower Pitman Shaft Bearing

1 – STEERING GEAR
2 – BEARING SHOULDER
3 – DRIVER
4 – LOWER BEARING

19 - 16

STEERING

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(3) Center the stub shaft by rotating it from the

stop 1/2 of the total amount of turns.

NOTE: The pitman shaft will not clear the housing
if it is not centered.

(4) Remove pitman shaft cover bolts and remove

the shaft assembly (Fig. 17).

(5) Remove the pitman shaft cover o-ring.
(6) Remove stub shaft housing bolts (Fig. 18).

(7) Remove the housing from the stub shaft (Fig.

19).

Fig. 16 Center Stub Shaft

1 – WRENCH
2 – STUB SHAFT

Fig. 17 Cover and Pitman Shaft

1 – ADJUSTER NUT
2 – PITMAN SHAFT COVER
3 – O-RING
4 – GEAR HOUSING
5 – PITMAN SHAFT

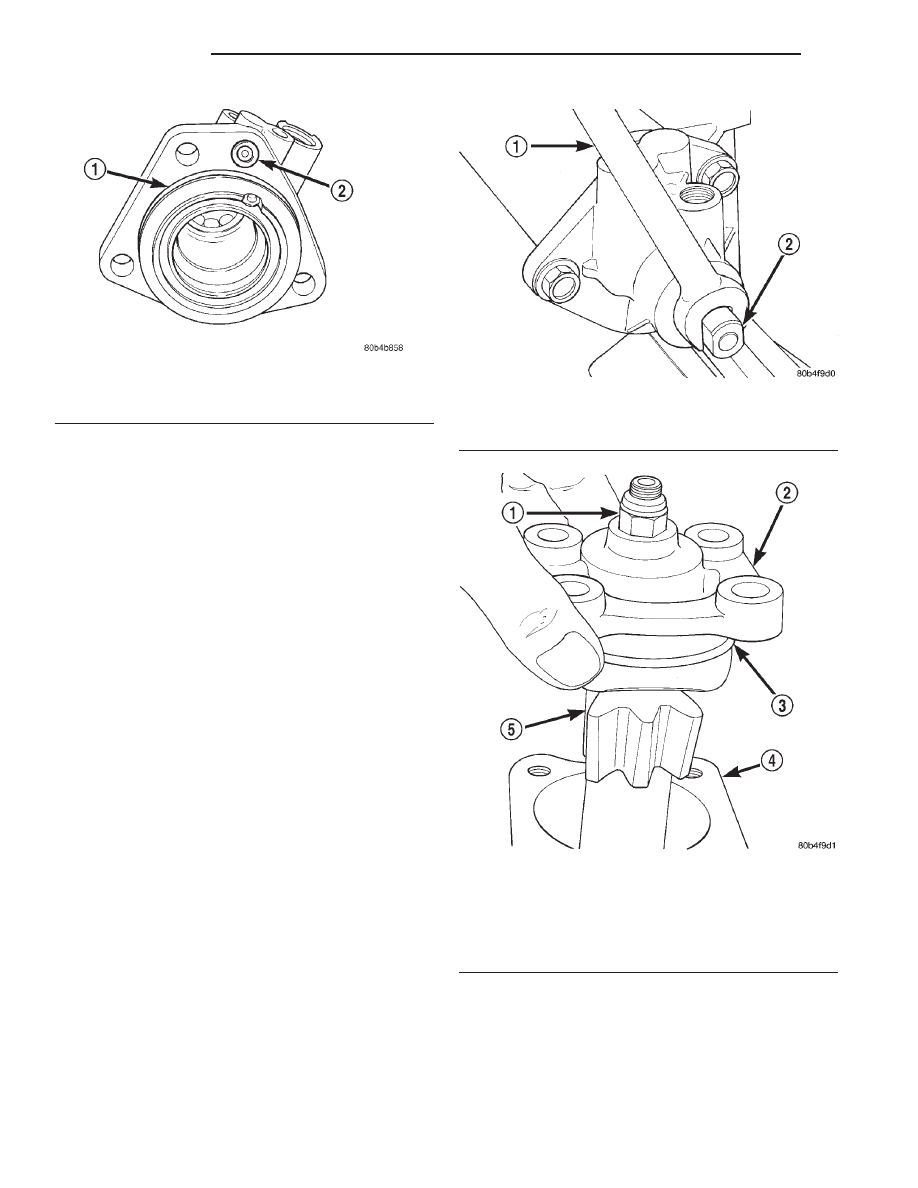

Fig. 18 Stub Shaft Housing

1 – STUB SHAFT HOUSING
2 – MOUNTING BOLTS
3 – STUB SHAFT

Fig. 19 Housing Removal

1 – STEERING GEAR
2 – STUB SHAFT HOUSING

WJ

STEERING

19 - 17

DISASSEMBLY AND ASSEMBLY (Continued)
