SIDE VIEW

13 - 8

FRAME AND BUMPERS

WJ

SPECIFICATIONS (Continued)

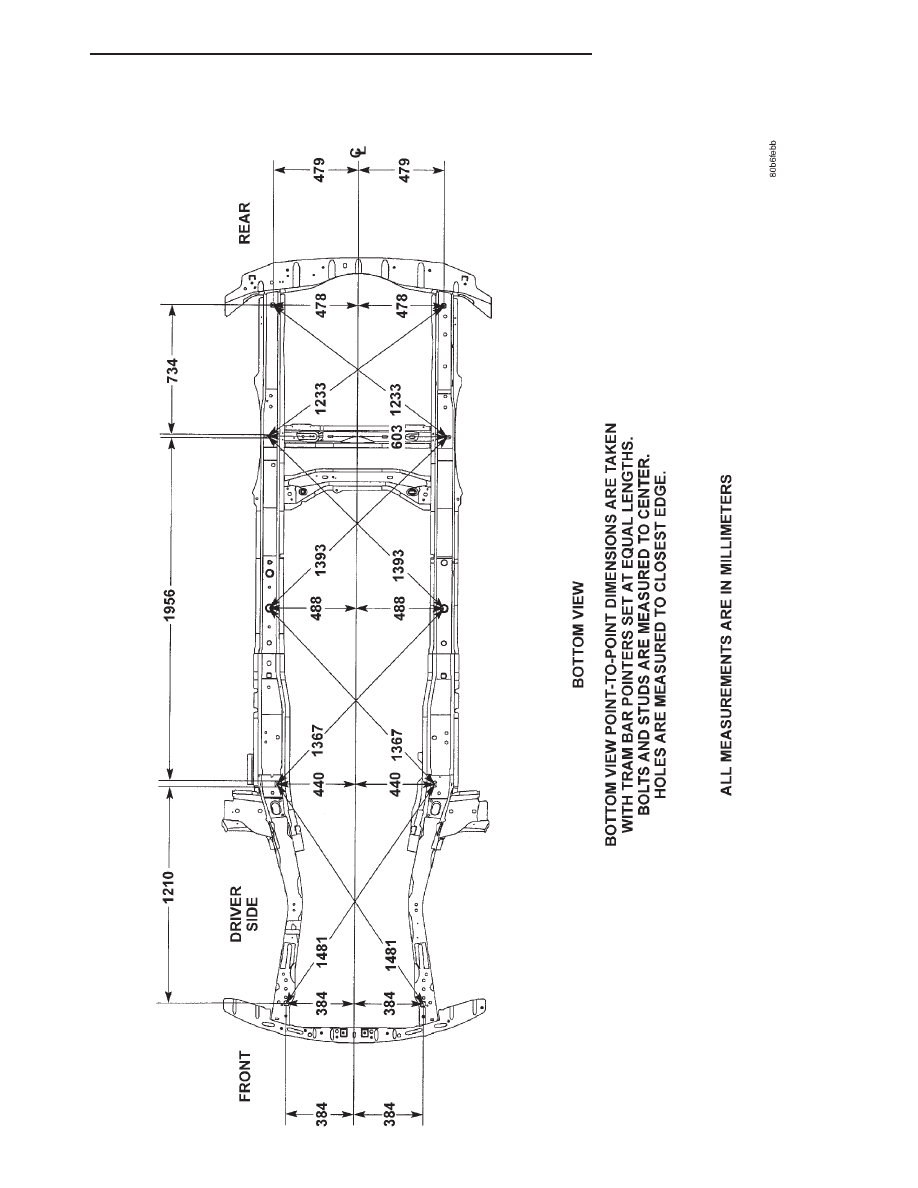

BOTTOM VIEW

WJ

FRAME AND BUMPERS

13 - 9

SPECIFICATIONS (Continued)

TORQUE SPECIFICATIONS

DESCRIPTION

TORQUE

Front Tow Hook Bolt . . . . . . . . . 54 N·m (40 ft. lbs.)
Front Skid Plate Bolt . . . . . . . . 54 N·m (40 ft. lbs.)
Rear Tow Hook Bolt . . . . . . . . . 68 N·m (50 ft. lbs.)
Trailer Hitch Bolts . . . . . . . . . . 68 N·m (50 ft. lbs.)
Transfer Case Skid Plate Bolts . . 34 N·m (25ft. lbs.)

13 - 10

FRAME AND BUMPERS

WJ

SPECIFICATIONS (Continued)

FRAME AND BUMPERS

FRAME

TABLE OF CONTENTS

page

DESCRIPTION AND OPERATION

EMERGENCY TOW EYES . . . . . . . . . . . . . . . . . . . 1

DESCRIPTION AND OPERATION

EMERGENCY TOW EYES

If your vehicle is equipped with emergency tow

eyes, one is mounted in the front and one in the rear.

The front tow eye is for towing use only.

WARNING: Stand clear of vehicles when pulling
with tow eyes. Tow straps and chains may break,
causing serious injury.

CAUTION: Tow eyes are for emergency use only, to
rescue a vehicle stranded off road. Do not use tow
eyes for tow truck hookup or highway towing. You
could damage your vehicle.

Fig. 1 Front Emergency Tow Eye

1 – EMERGENCY TOW EYE BRACKET
2 – FRONT EMERGENCY TOW EYE
3 – RIGHTSIDE VEHICLE UNDERBODY

Fig. 2 Rear Emergency Tow Eye

1 – LEFT REAR TIRE
2 – REAR EMERGENCY TOW EYE

WJ

FRAME AND BUMPERS

13 - 1

2000 JEEP GRAND CHEROKEE
