INSTALLATION

(1) Be sure the mating surfaces of the gear case

cover and the cylinder block are clean and free from
burrs.

(2) Apply a continuous 3 mm bead of Silicone

Sealer (Fig. 77) to timing cover, install within 10
minutes, tighten 6mm bolts to 11 N·m (8 ft. lbs.) and
tighten 8mm bolts to 26.2 N·m (19 ft. lbs.).

(3) Install Power steering pump pulley. Torque

bolts to 25 N·m (18 ft. lbs.).

(4) Install the automatic belt tensioner.
(5) Install the idler pulley bracket. Torque bolts to

47 N·m (34 ft. lbs.).

NOTE: The idler pulley has left hand thread.

(6) Install the idler pulleys. Torque nut to 47 N·m

(34 ft. lbs.).

(7) Install the fan pulley. Torque bolts to 28 N·m

(21 ft. lbs.).

(8) Install the vibration damper. Torque nut to 196

N·m (147 ft. lbs.).

(9) Install the accessary drive belt. Refer to Group

7, Cooling System for procedure.

(10) Install the fan and fan shroud.
(11) Connect the negative battery cable.

CAMSHAFT

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the cylinder head cover. Refer to cylin-

der head cover removal and installation in this sec-
tion.

(3) Remove the cylinder heads. Refer to cylinder

head removal and installation in this section.

(4) Remove the rocker arm assemblies, push rods,

and hydraulic tappets. Refer to the respective groups
in this section.

(5) Remove the fan and set fan inside fan shroud

then remove fan shroud and fan as an assembly.

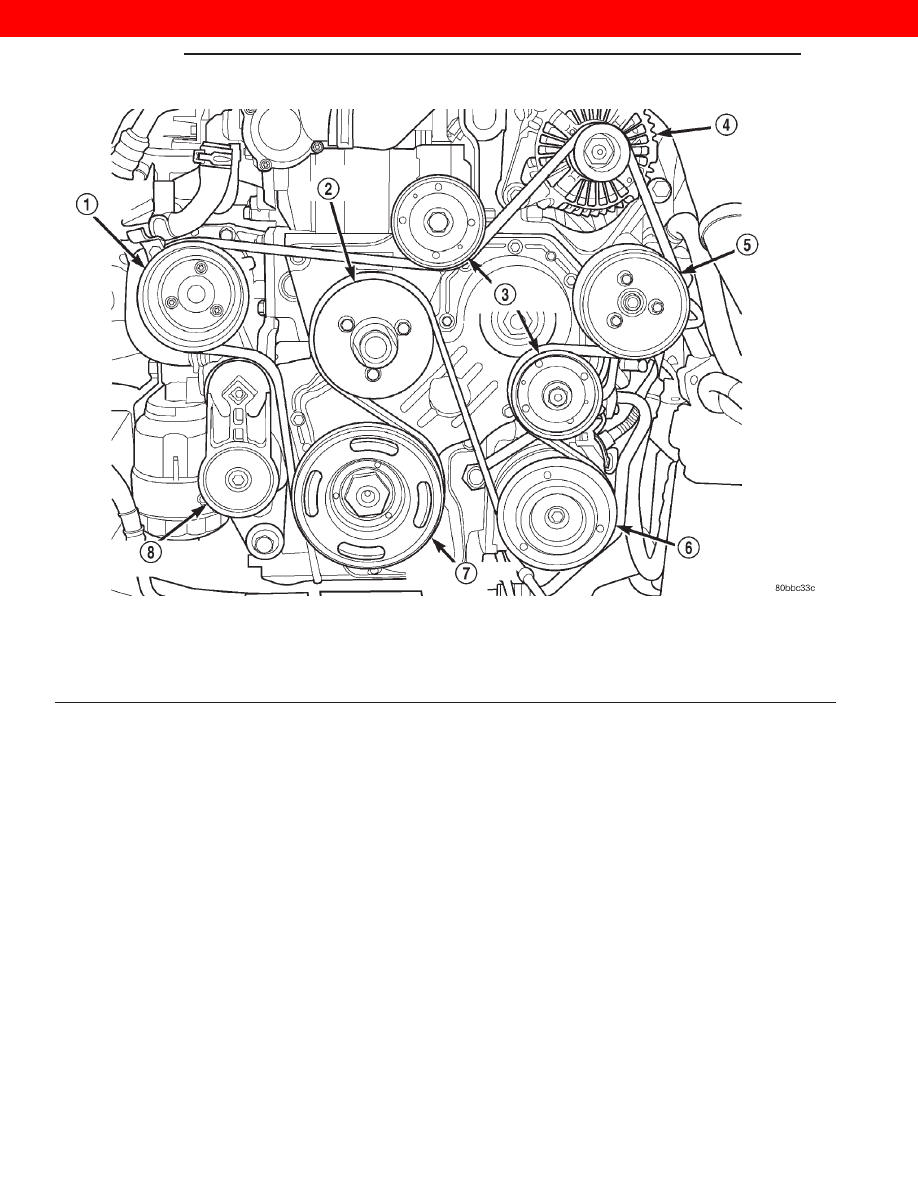

Fig. 76 Idler Pulley And Tensioner Location

1 – WATER PUMP PULLEY
2 – FAN PULLEY
3 – IDLER PULLEYS
4 – GENERATOR

5 – POWER STEERING PUMP PULLEY
6 – A/C COMPRESSOR
7 – CRANKSHAFT PULLEY
8 – AUTOMATIC BELT TENSIONER

9 - 42

ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(6) Remove the accessary drive belt. Refer to

Group 7, Cooling System for procedure.

(7) Remove the radiator, A/C condensor, and inter-

cooler as an assembly. Refer to Group 7, Cooling Sys-
tem for procedure.

(8) Remove the vibration damper. Refer to vibra-

tion damper removal and installation in this section.

(9) Remove the power steering pump pulley.
(10) Remove timing gear cover. Refer to timing

gear cover removal and installation in this section.

(11) Rotate the engine to align the timing marks

as shown (Fig. 78).

NOTE: The oil dipstick tube must be removed for
camshaft removal.

(12) Unscrew the flange bolts and remove cam-

shaft (Fig. 79).

THRUST PLATE INSPECTION

Check the thickness (Fig. 80) of the plate at points

a-b-c-d. If the measurement is not between 3.950 -
4.050 it must be changed.

INSTALLATION

(1) Coat the camshaft journals with clean engine

oil and carefully install the camshaft complete with
thrust plate and gear. Tighten retaining bolts to 18
N·m (13 ft. lbs.). Be sure to align the timing marks
as shown (Fig. 81).

(2) Install the hydraulic tappets and retainers.

Refer to hydraulic tappet removal and installation in
this section.

(3) Install the cylinder heads. Refer to cylinder

head removal and installation in this section.

(4) Install the push rods and rocker arm assem-

blies. Refer to the respective sections.

Fig. 77 Front Cover Sealer Location

1 – MOPAR SILICONE RUBBER ADHESIVE SEALANT

Fig. 78 Timing Marks

1 – VACUUM PUMP
2 – CAMSHAFT
3 – INJECTION PUMP
4 – TIMING MARKS
5 – OIL PUMP
6 – CRANKSHAFT

Fig. 79 Camshaft Removal

WJ

ENGINE

9 - 43

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(5) Install the cylinder head cover. Refer to cylin-

der head cover removal and installation in this sec-
tion.

(6) Install the timing gear cover. Refer to timing

gear cover removal and installation in this section.

(7) Install the vibration damper. Refer to the

vibration damper removal and installation in this
section.

(8) Install the radiator, A/C condensor, and inter-

cooler. Refer to Group 7, Cooling System for proce-
dure.

(9) Install the fan and fan shroud,. Torque fan to

56 N·m (41 ft. lbs.).

(10) Evacuate and charge the air conditioning sys-

tem. Refer to Group 24, Heater and Air Conditioning
for procedure.

(11) Connect the negative battery cable.
(12) Fill the cooling system. Check for leaks.

WARNING: USE EXTREME CAUTION WHEN THE
ENGINE IS OPERATING. DO NOT STAND IN DIRECT
LINE WITH THE FAN. DO NOT PUT HANDS NEAR
THE PULLEYS, BELTS OR FAN. DO NOT WEAR
LOOSE CLOTHING.

(13) Operate the engine with the radiator cap off.

Inspect for leaks and continue operating the engine
until the thermostat opens. Add coolant, if required.

CAMSHAFT BEARINGS

This procedure requires that the engine is removed

from the vehicle.

REMOVAL

(1) With

the

engine

completely

disassembled,

install the Camshaft Bearing Remover/Installer Tool
VM.1040 (Fig. 82).

(2) Pull the camshaft bearings out of the cylinder

block.

Fig. 80 Camshaft Thrust Plate

Fig. 81 Timing Marks

1 – CAMSHAFT GEAR
2 – CRANKSHAFT GEAR
3 – OIL PUMP
4 – VACUUM PUMP

Fig. 82 VM.1040

1 – VM.1040
2 – CAMSHAFT BEARING
3 – CYLINDER BLOCK

9 - 44

ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

INSTALLATION

CAUTION: Be sure the oil holes in the center bear-
ings are lined up with oil gallery holes in the cylin-
der block.

(1) Install the front and rear camshaft bearings

with

Camshaft

Bearing

Remover/Installer

Tool

VM.1040.

(2) Install the remaining bearings in the same

manner. The Bearings must be carefully aligned to
bring oil holes into full register with oil passages
from the main bearing. If the camshaft bearing shell
oil holes are not in exact alignment, remove and
install them correctly.

OIL PAN

REMOVAL

(1) Disconnect the negative battery cable.
(2) Raise the vehicle on hoist.
(3) Drain the oil.
(4) Remove the oil pan lower cover.
(5) Remove the bolts from oil pan. Remove the 6

bolts that are on the inside of the oil pan.

(6) Remove the oil pan.

INSTALLATION

(1) Remove all gasket material from cylinder block.

Be careful not gouge or scratch aluminum pan seal-
ing surface.

(2) Apply a continuous 3 mm bead of Silicone

Sealer to oil pan, install within 10 minutes. Install
the oil pan.

(3) Install the oil pan bolts. Torque bolts to 13 N·m

(9 ft. lbs.).

(4) Install the oil pan lower cover. Torque bolts to

13 N·m (9 ft. lbs.).

(5) Install the oil drain plug. Torque to 79 N·m (58

ft. lbs).

(6) Lower the vehicle from hoist.
(7) Fill engine with proper amount of oil.
(8) Connect the negative battery cable.

OIL PUMP

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the timing gear cover. Refer to timing

gear cover removal and installation in this section.

(3) Remove the oil pump (Fig. 83).

INSTALLATION

(1) Install new O-ring and lubricate with clean

engine oil.

(2) Install the oil pump. Torque screws to 28 N·m

(20 ft. lbs.). Check for normal backlash between
pump and crankshaft gears.

(3) Install the timing gear cover. Refer to timing

gear cover removal and installation in this section.

(4) Connect the negative battery cable.

INTERNAL VACUUM PUMP

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the timing gear cover. Refer to timing

gear cover removal and installation in this section.

(3) Align all the timing marks before removing the

vacuum pump (Fig. 84).

(4) Remove the vacuum pump retaining bolts..
(5) Remove the internal vacuum pump.

INSTALLATION

(1) To install the vacuum pump, align the outer

part of the gear with the inner part using a screw-
driver or similar tool, align with timing marks on
gear set and install (Fig. 84). Torque bolts to 28 N·m
(20 ft. lbs.).

(2) Install the timing gear cover. Refer to timing

gear cover removal and installation in this section.

(3) Connect the negative battery cable.

Fig. 83 Oil Pump Removal

1 – CAMSHAFT GEAR
2 – CRANKSHAFT GEAR
3 – OIL PUMP
4 – VACUUM PUMP

WJ

ENGINE

9 - 45

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE
