(22) Position a drain pan under the transmission.
(23) Remove the transmission dipstick tube from

the transmission oil pan by pulling straight up. Posi-
tion the tube assembly out of the way to allow for
manifold / turbocharger removal.

(24) Remove the exhaust manifold retaining nuts

and remove the manifold and turbocharger assembly
from the vehicle (Fig. 41).

NOTE: If only servicing the intake manifold the fol-
lowing two steps are not required.

(25) Place the assembly in a vice.
(26) Remove the (4) turbocharger to exhaust man-

ifold retaining nuts and separate.

(27) Remove the (4) intake air duct retaining bolts

from the intake manifold.

(28) Remove the remaining bolts from the intake

air duct and position the duct and hose assembly out
of the way.

(29) Remove the intake manifold retaining bolts

and remove the intake manifold from the vehicle
(Fig. 41).

(30) Remove the intake/exhaust manifold gasket

from the manifolds mounting studs.

CLEANING

All old gaskets should be inspected for any tears or

signs of prior leakage. If any gaskets show such indi-
cations, they should be replaced with new gaskets.
All gasket mating surfaces must be cleaned of old
gasket material to produce a smooth and dirt/oil free
sealing surface for the new gasket.

Fig. 40 Exhaust Manifold/Turbocharger Heatshield

1 – EXHAUST MANIFOLD/TURBOCHARGER HEATSHIELD
2 – HEATSHIELD RETAINING BOLTS
3 – HEATER CORE SUPPLY/RETURN LINES
4 – OIL FILTER HOUSING
5 – ENGINE OIL COOLER
6 – TURBOCHARGER

Fig. 41 Intake and Exhaust Manifold

1 – WATER MANIFOLD
2 – INTAKE MANIFOLD ELBOW
3 – BOOST PRESSURE SENSOR
4 – INTAKE MANIFOLD
5 – INTAKE/EXHAUST MANIFOLD GASKET
6 – TURBOCHARGER OIL RETURN LINE
7 – EXHAUST MANIFOLD
8 – CYLINDER HEAD

9 - 26

ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

INSTALLATION

(1) Position the new intake/exhaust manifold gas-

ket on the manifolds mounting studs.

(2) Install the intake manifold and install the

retaining nuts (Fig. 41). Torque the nuts to 32 N·m
(23 ft. lbs.).

(3) Position the new intake air duct gasket.
(4) Install the intake air duct on the engine.

Torque the bolts to 32 N·m (23 ft. lbs.).

NOTE: If only servicing the intake manifold the fol-
lowing two steps are not required.

(5) Position the gasket and install the turbo on the

exhaust manifold. Torque the nuts to 32 N·m (23 ft.
lbs.).

(6) Remove the assembly from the vice and posi-

tion on the exhaust manifold mounting studs.

(7) Install the exhaust manifold retaining nuts and

torque to 32 N·m (23 ft. lbs.) (Fig. 41).

(8) Install the transmission dipstick tube in the

transmission case.

(9) Remove the drain pan.
(10) Install the oil pressure supply line on turbo-

charger. Torque the banjo bolt fitting to 27 N·m (20
ft. lbs.). Be certain the copper sealing washers are
installed. One on the top and bottom of the supply
line.

(11) Install the EGR tube nut on the exhaust man-

ifold and temporarily install one of the EGR valve
retaining bolts. Be certain the EGR valve gasket is in
place.

(12) Torque the EGR tube retaining nut to 34 N·m

(25 ft.lbs.). Remove the temporarily installed EGR
valve bolt

(13) Install the exhaust manifold heatshield (Fig.

40). Torque bolts to 11 N·m (97 in. lbs.).

(14) Install the transmission dipstick tube support

bracket retaining nut on the turbocharger heatshield
(Fig. 42). Torque the nut to 20 N·m (177 in. lbs.).

(15) Install the front (front of engine) heater core

coolant supply hoses on the coolant line assembly
and install the line assembly on the engine. Torque
the (3) retaining bolts to 27 N·m (20 ft. lbs.) (Fig. 43).

(16) Connect the crankcase vapor supply and

return hoses on the oil separator.

(17) Install the oil separator retaining bolts.
(18) Install the heater core coolant supply hoses on

the coolant line assembly (Fig. 43).

(19) Clip the wire harness on the coolant supply

lines (Fig. 43).

(20) Install the EGR vacuum supply hose on the

EGR valve.

Fig. 42 Transmission Dipstick Tube Support Bracket

1 – TRANSMISSION DIPSTICK TUBE
2 – TURBOCHARGER EXHAUST MANIFOLD HEATSHIELD
3 – TRANSMISSION DIPSTICK TUBE SUPPORT BRACKET

RETAINING NUT

Fig. 43 Diesel Engine Compartment

1 – HEATER CORE COOLANT SUPPLY HOSES
2 – EGR VALVE/COOLANT SUPPLY LINE BRACKET RETAINING

BOLTS

3 – EGR VALVE VACUUM SUPPLY LINE
4 – WIRE HARNESS RETAINING CLIPS

WJ

ENGINE

9 - 27

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(21) Install the fresh air inlet tube assembly on

the turbocharger. Clip the air filter cover in position
and connect the breather hose (Fig. 44).

(22) Install the intercooler inlet hose on the vehi-

cle (Fig. 44).

(23) Raise the vehicle on the hoist.
(24) Install the turbocharger oil return hose on the

turbocharger.

(25) Install the exhaust system inlet pipe on the

turbocharger (Fig. 45). Torque the bolts to 22 N·m
(194 in. lbs.).

(26) Lower the vehicle on the hoist.
(27) Fill the cooling system. Refer to Group 7,

Cooling System for procedure.

(28) Check the transmission fluid level and top off

if necessary.

(29) Connect the negative battery cable.
(30) Start the engine and check for leaks.

CYLINDER HEAD COVER

REMOVAL

(1) Disconnect the negative battery cable.
(2) Recover the refrigerant system. Refer to Group

24, Heating and Air Conditioning for the procedure.

(3) Raise the vehicle on the hoist.
(4) Remove the front splash shield.

(5) Remove

the

low

pressure

refrigerant

line

retaining bolt and remove the line from the compres-
sor. Cover both openings.

(6) Remove the left engine mount throughbolt nut.

Do not remove the bolt at this time.

(7) Lower the vehicle on the hoist.
(8) Remove the intake manifold elbow inlet hose

(Fig. 46).

(9) Remove the intake manifold elbow (Fig. 46).
(10) Remove the refrigerant line support bracket

retaining bolt from the cylinder head cover and posi-
tion the refrigerant line out of the way.

(11) Disconnect the (5) glow plug electrical connec-

tors and position the wire harness out of the way.

(12) Remove the Crankcase breather hose from the

front of the cylinder head cover.

(13) Remove the cylinder head cover retaining

bolts (Fig. 47) (Fig. 48).

(14) Remove the fuel filter / water separator

retaining nuts and position the filter assembly out of
the way.

(15) Position a jack under the oil pan. Make sure

to place a piece of wood between the jack and the oil
pan.

(16) Slightly, raise the weight off of the left

engine mount until the left engine mount through-
bolt can be removed.

(17) Using the jack, lower the engine assembly

until the cylinder head cover can be removed from
the vehicle.

Fig. 44 Air Intake Hoses

1 – BREATHER HOSE
2 – INTERCOOLER INLET HOSE
3 – FRESH AIR INLET TUBE
4 – AIR FILTER COVER

Fig. 45 Exhaust System Inlet Pipe Retaining Bolts

1 – EXHAUST SYSTEM INLET PIPE RETAINING BOLTS
2 – ENGINE OIL PAN

9 - 28

ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

INSTALLATION

(1) Install the cylinder head cover and gasket.

Torque the bolts to 15 N·m (133 in. lbs.) (Fig. 47)
(Fig. 48).

(2) Using the jack, raise the engine assembly until

the left engine mount throughbolt can be installed.

(3) Remove the jack and install the fuel filter /

water separator.

(4) Connect the crankcase breather hose to front of

cylinder head cover.

(5) Connect the (5) glow plug electrical connectors

(Fig. 47).

(6) Position the refrigerant line and install the

retaining bolt.

(7) Install the intake manifold elbow (Fig. 46).
(8) Install the intake manifold elbow inlet hose

(Fig. 46).

(9) Raise the vehicle on the hoist.
(10) Install the left engine mount throughbolt nut.

Torque the nut to 61 N·m (45 ft. lbs.).

(11) Install the low pressure refrigerant line and

retaining bolt. Torque the bolt to 28 N·m (21 ft. lbs.).
Be certain the sealing o-ring is well lubricated and
free of tears.

(12) Install the front splash shield.
(13) Lower the vehicle on the hoist.
(14) Connect the negative battery cable.

(15) Evacuate and charge the refrigerant system.

Refer to Group 24, Heater and Air Conditioning for
the procedure.

(16) Start the engine and check for leaks.

WARNING: USE EXTREME CAUTION WHEN THE
ENGINE IS OPERATING. DO NOT STAND IN DIRECT
LINE WITH THE FAN. DO NOT PUT HANDS NEAR
THE PULLEYS, BELTS OR FAN. DO NOT WEAR
LOOSE CLOTHING.

HYDRAULIC TAPPETS

REMOVAL

(1) Disconnect the negative battery cable.
(2) Discharge the air conditioning system. Refer to

Group 24, Heating and Air Conditioning for proce-
dure.

(3) Remove the A/C lines at the compressor and

cap.

(4) Remove the A/C line bracket attached to the

cylinder head cover and move the lines away from
the cylinder head.

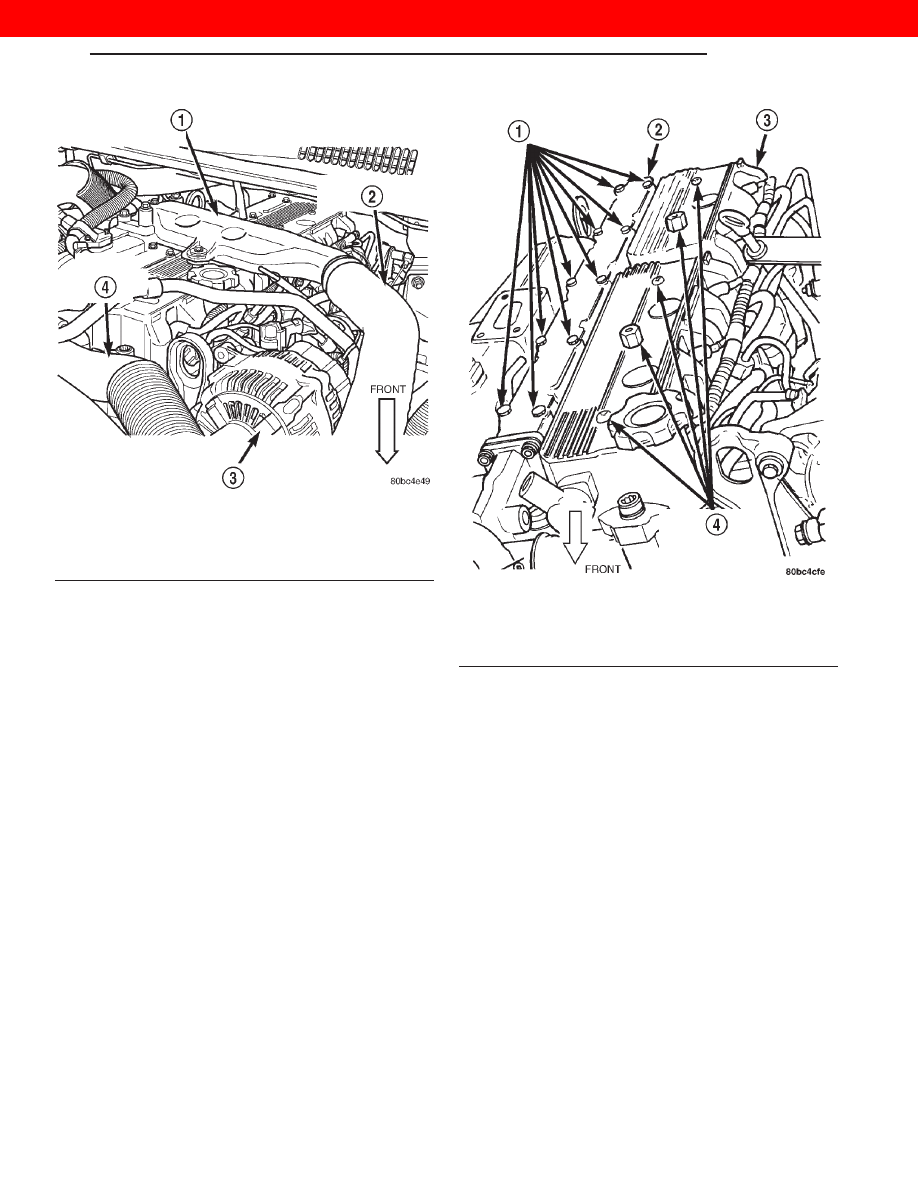

Fig. 46 Intake Manifold Elbow

1 – INTAKE MANIFOLD ELBOW
2 – INTERCOOLER OUTLET HOSE
3 – GENERATOR
4 – UPPER RADIATOR HOSE

Fig. 47 Cylinder Head Cover

1 – WATER MANIFOLD RETAINING BOLTS
2 – WATER MANIFOLD
3 – CYLINDER HEAD COVER
4 – CYLINDER HEAD COVER RETAINING BOLTS
