INSTALLATION

(1) Install intake manifold gaskets.
(2) Install intake manifold.
(3) Install intake manifold retaining bolts and

tighten in sequence shown in (Fig. 43) to 12 N·m
(105 in. lbs.).

(4) Install left and right radio suppressor straps.
(5) Install throttle body assembly.
(6) Install throttle cable bracket.
(7) Connect throttle cable and speed control cable

to throttle body.

(8) Install fuel rail.
(9) Install ignition coil towers.
(10) Install coolant temperature sensor.
(11) Connect electrical connectors for the following

components:

• Manifold Absolute Pressure (MAP) Sensor

• Intake Air Temperature (IAT) Sensor

• Throttle Position (TPS) Sensor

• Coolant Temperature (CTS) Sensor

• Idle Air Control (IAC) Motor

• Ignition coil towers

• Fuel injectors
(12) Install top oil dipstick tube retaining bolt and

ground strap.

(13) Install right side engine lifting stud.
(14) Install generator including electrical connec-

tions.

(15) Connect Vapor purge hose, Brake booster

hose, Speed control servo hose, Positive crankcase
ventilation (PCV) hose.

(16) Install air conditioning compressor including

electrical connections.

(17) Fill cooling system. Refer to Group 7, Cooling

System for procedure.

(18) Install accessory drive belt.
(19) Install cowl to hood seal. Refer to BODY.
(20) Install air cleaner housing and throttle body

resonator. Tighten resonator bolts 4.5 N·m (40 in.
lbs.).

(21) Connect negative cable to battery.

EXHAUST MANIFOLDS

RIGHT EXHAUST MANIFOLD

REMOVAL

(1) Disconnect negative cable for battery.
(2) Remove battery from vehicle.
(3) Remove Power Distribution Center (PDC) fas-

teners and set aside.

(4) Remove battery tray assembly.
(5) Remove washer bottle assembly
(6) Remove accessory drive belt. Refer to Group 7,

Cooling System for procedures.

(7) Remove A/C compressor from mounting and set

aside.

(8) Remove A/C accumulator support bracket fas-

tener.

(9) Drain coolant below heater hose level. Refer to

Group 7, Cooling System for procedures.

(10) Remove heater hoses at engine.
(11) Remove fasteners attaching exhaust manifold

heat shield.

(12) Remove heat shield.
(13) Remove upper exhaust manifold attaching fas-

teners.

(14) Raise vehicle on hoist.
(15) Disconnect exhaust pipe from manifold.
(16) Remove fasteners attaching starter. Move

starter aside.

(17) Remove lower exhaust manifold attaching fas-

teners.

(18) Remove exhaust manifold and gasket. Mani-

fold is removed from below the engine compartment.

INSTALLATION

(1) Install exhaust manifold and gasket from below

engine compartment.

(2) Install lower exhaust manifold fasteners. DO

NOT tighten until all fasteners are in place.

(3) Lower vehicle and install upper exhaust mani-

fold fasteners. Tighten all manifold bolts starting at
center and working outward to 25 N·m (18 ft. lbs.).

CAUTION: Over tightening heat shield fasteners,
may cause shield to distort and/or crack.

(4) Install exhaust manifold heat shield. Tighten

fasteners to 8 N·m (72 in. lbs.), then loosen 45
degrees.

(5) Install starter and fasteners.

Fig. 43 Intake Manifold Tightening Sequence

9 - 94

4.7L ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

(6) Connect exhaust pipe to manifold.
(7) Connect heater hoses at engine.
(8) Install fastener attaching A/C accumulator.
(9) Install A/C compressor and fasteners.
(10) Install accessory drive belt.
(11) Install washer bottle and battery tray assem-

bly.

(12) Install PDC.
(13) Install battery and connect cables.
(14) Fill cooling system. Refer to Group 7, Cooling

System for procedure.

LEFT EXHAUST MANIFOLD

REMOVAL

(1) Disconnect negative cable for battery.
(2) Hoist vehicle.
(3) Disconnect exhaust pipe at manifold.
(4) Lower vehicle.
(5) Remove air cleaner housing and tube.
(6) Remove the front two exhaust heat shield

retaining fasteners. Raise vehicle and remove the
fasteners at rear of heat shield.

(7) Remove heat shield (Fig. 45).

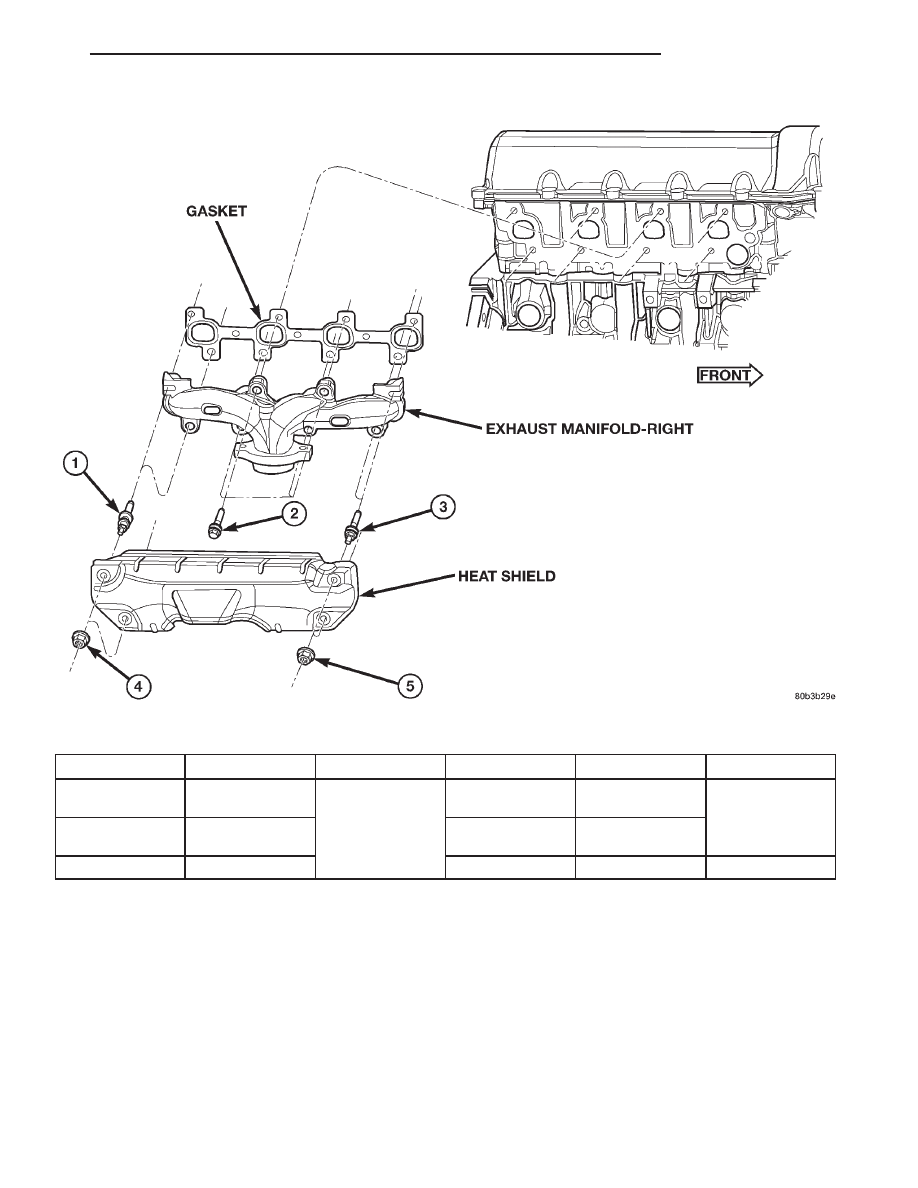

Fig. 44 Exhaust Manifold—Right

ITEM

DESCRIPTION

TORQUE

ITEM

DESCRIPTION

TORQUE

1

Stud (Qty 2)

25 N·m (18 ft.
lbs.)

4

Nut (Qty 2)

8 N·m (72 in.
lbs.), then
loosen 45
degrees

2

Bolt (Qty 4)

5

Nut (Qty 2)

3

Stud (Qty 2)

WJ

4.7L ENGINE

9 - 95

REMOVAL AND INSTALLATION (Continued)

(8) Lower vehicle and remove the upper exhaust

manifold retaining bolts (Fig. 45).

(9) Raise vehicle and remove the lower exhaust

manifold retaining bolts (Fig. 45).

(10) Remove exhaust manifold and gasket (Fig.

45). Manifold is removed from below the engine com-
partment.

INSTALLATION

(1) Install exhaust manifold and gasket from below

engine compartment.

(2) Install lower exhaust manifold fasteners (Fig.

45). DO NOT tighten until all fasteners are in place.

(3) Lower vehicle and install upper exhaust mani-

fold fasteners (Fig. 45). Tighten all manifold bolts
starting at center and working outward to 25 N·m
(18 ft. lbs.).

CAUTION: Over tightening heat shield fasteners,
may cause shield to distort and/or crack.

Fig. 45 Exhaust Manifold—Left

ITEM

DESCRIPTION

TORQUE

ITEM

DESCRIPTION

TORQUE

1

Stud (Qty 2)

25 N·m (18 ft.
lbs.)

4

Nut (Qty 2)

8 N·m (72 in.
lbs.), then
loosen 45
degrees

2

Bolt (Qty 4)

5

Nut (Qty 2)

3

Stud (Qty 2)

9 - 96

4.7L ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

(4) Install exhaust manifold heat shield (Fig. 45).

Tighten fasteners to 8 N·m (72 in. lbs.), then loosen
45 degrees.

(5) Install air cleaner housing and tube.
(6) Connect exhaust pipe to manifold.
(7) Connect negative cable to battery.

CYLINDER HEAD COVERS

CYLINDER HEAD COVER LEFT

REMOVAL

(1) Disconnect negative cable from battery.
(2) Remove air cleaner housing and throttle body

resonator (Fig. 46).

(3) Disconnect injector connectors and un-clip the

injector harness.

(4) Route injector harness in front of cylinder head

cover.

(5) Remove the cylinder head cover mounting

bolts.

(6) Remove cylinder head cover and gasket.

NOTE: The gasket may be used again, provided no
cuts, tears, or deformation has occurred.

INSTALLATION

CAUTION: Do not use harsh cleaners to clean the
cylinder head covers. Severe damage to covers
may occur.

(1) Clean cylinder head cover and both sealing sur-

faces. Inspect and replace gasket as necessary.

(2) Install cylinder head cover and hand start all

fasteners. Verify that all studs are in the correct loca-
tion shown in (Fig. 47).

(3) Tighten cylinder head cover bolts and double

ended studs to 12 N·m (105 in. lbs.).

(4) Connect injector electrical connectors and injec-

tor harness retaining clips.

(5) Install air cleaner assembly and throttle body

resonator. Tighten resonator bolts 4.5 N·m (40 in.
lbs.).

(6) Connect negative cable to battery.

CAUTION: DO NOT allow other components includ-
ing the wire harness to rest on or against the cylin-
der head cover. Prolonged contact with other
objects may wear a hole in the engine cylinder head
cover.

CYLINDER HEAD COVER RIGHT

REMOVAL

(1) Disconnect and remove battery from engine

compartment.

(2) Remove air cleaner housing and throttle body

resonator (Fig. 46).

(3) Disconnect battery lugs from Power Distribu-

tion Center (PDC).

(4) Un-clip PDC and move to the left side of the

fender well.

(5) Drain cooling system, below the level of the

heater hoses. Refer to COOLING SYSTEM.

(6) Remove accessory drive belt. Refer to COOL-

ING SYSTEM.

(7) Remove air conditioning compressor retaining

bolts and move compressor to the left.

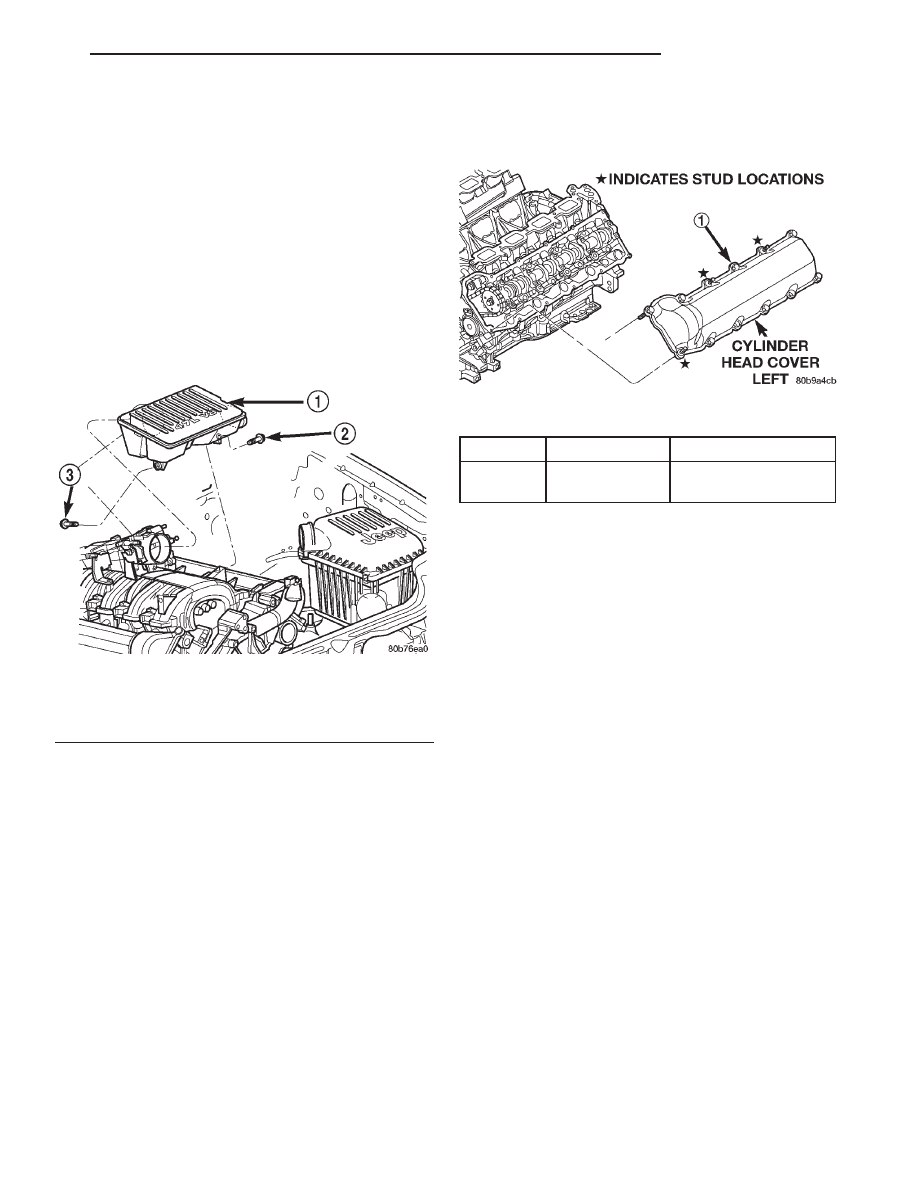

Fig. 46 Throttle Body Resonator

1 – THROTTLE BODY RESONATOR
2 – BOLT
3 – BOLT

Fig. 47 Cylinder Head Cover—Left

ITEM

DESCRIPTION

TORQUE

1

Cover

Fasteners

12 N·m (105 in. lbs.)

WJ

4.7L ENGINE

9 - 97

REMOVAL AND INSTALLATION (Continued)
