Jeep Grand Cherokee WJ. Manual - part 240





8W-50 FRONT LIGHTING

Component

Page

Automatic Headlamp Light

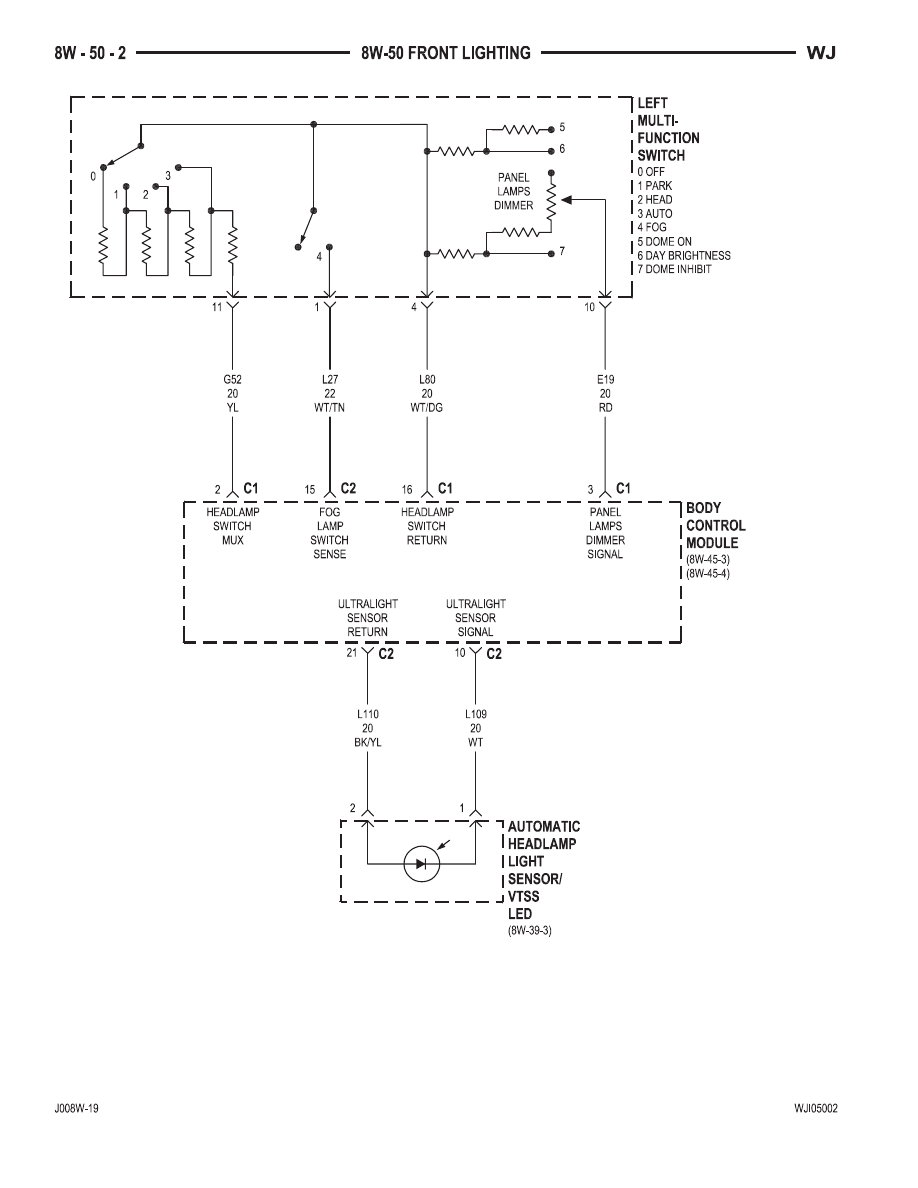

Sensor/VTSS LED . . . . . . . . . . . . . . . . . . 8W-50-2

Body Control Module . . . . . . . 8W-50-2, 3, 4, 6, 12, 13
Combination Flasher . . . . . . . . . . . . . . . . 8W-50-3, 6
Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . 8W-50-12
Fuse 3 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-4
Fuse 6 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-6
Fuse 14 (JB) . . . . . . . . . . . . . . . . . . . . . 8W-50-4, 13
Fuse 15 (JB) . . . . . . . . . . . . . . . . . . . . . 8W-50-4, 13
Fuse 16 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-4
Fuse 24 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8W-50-12
G106 . . . . . . . . . . . . . . . . . . . 8W-50-5, 10, 11, 12, 13
G108 . . . . . . . . . . . . . . . . . . . . . 8W-50-5, 7, 8, 12, 13
G200 . . . . . . . . . . . . . . . . . . . . . . . 8W-50-3, 6, 9, 13
Headlamp Leveling Switch . . . . . . . . . . . . . 8W-50-9

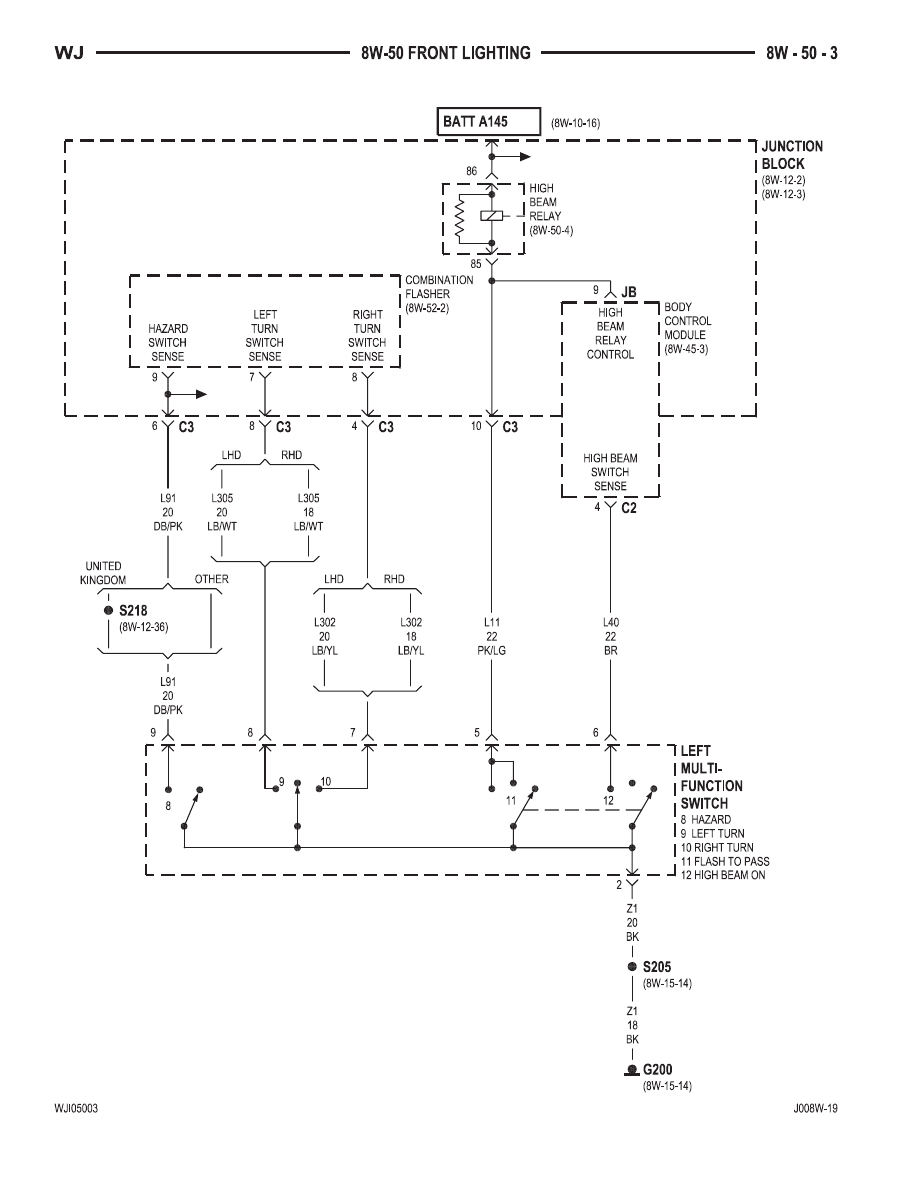

High Beam Relay . . . . . . . . . . . . . . . . . . 8W-50-3, 4
Junction Block . . . . . . . . . . . . . 8W-50-3, 4, 6, 12, 13
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . 8W-50-12
Left Front Park Lamp . . . . . . . . . . . . . 8W-50-10, 11
Left Front Park/Turn Signal Lamp . . . . . . 8W-50-10
Left Front Side Marker Lamp . . . . . . . . . . 8W-50-10

Component

Page

Left Front Turn Signal Lamp . . . . . . . . . . 8W-50-11
Left Headlamp Leveling Motor . . . . . . . . . 8W-50-11
Left High Beam Headlamp . . . . . . . . . . . . . 8W-50-5
Left Low Beam Headlamp . . . . . . . . . . . 8W-50-5, 13
Left Multi- Function Switch . . . . . . . . 8W-50-2, 3, 4
Left Side Repeater . . . . . . . . . . . . . . . . . . 8W-50-11
Low Beam Relay . . . . . . . . . . . . . . . . . . . . . 8W-50-4
Low Beam/Daytime Running

Lamp Relay . . . . . . . . . . . . . . . . . . . . . . 8W-50-13

Park Lamp Relay . . . . . . . . . . . . . . . . . . . . 8W-50-6
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . 8W-50-12
Right Front Park Lamp . . . . . . . . . . . . . 8W-50-7, 8
Right Front Park/Turn Signal Lamp . . . . . . 8W-50-7
Right Front Side Marker Lamp . . . . . . . . . 8W-50-7
Right Front Turn Signal Lamp . . . . . . . . . . 8W-50-8
Right Headlamp Leveling Motor . . . . . . . . . 8W-50-8
Right High Beam Headlamp . . . . . . . . . . . . 8W-50-5
Right Low Beam Headlamp . . . . . . . . . . 8W-50-5, 13
Right Rear Lamp Assembly . . . . . . . . . . . 8W-50-7, 8
Right Side Repeater . . . . . . . . . . . . . . . . . . 8W-50-8

WJ

8W - 50 FRONT LIGHTING

8W - 50 - 1
