FRONT TURN SIGNAL LAMP BULB

REMOVAL

(1) Remove the appropriate headlamp from the

vehicle. Refer to the headlamp removal and installa-
tion procedure in this group.

(2) Rotate the turn signal lamp socket counter-

clockwise and pull straight from the headlamp
assembly.

(3) Pull the front turn signal lamp bulb straight

from its socket.

INSTALLATION

(1) Install the front turn signal lamp bulb in its

socket.

(2) Verify lamp operation.
(3) Install the turn signal lamp socket in the head-

lamp.

(4) Install the headlamp in the vehicle. Refer to

the headlamp removal and installation procedure in
this group.

FRONT POSITION LAMP BULB

REMOVAL

(1) Remove the appropriate headlamp from the

vehicle. Refer to the headlamp removal and installa-
tion procedure in this group.

(2) Rotate the front position lamp socket counter-

clockwise and pull straight from the headlamp
assembly.

(3) Pull the front position lamp bulb straight from

its socket.

INSTALLATION

(1) Install the front position lamp bulb in its

socket.

(2) Verify lamp operation.
(3) Install the front position lamp socket in the

headlamp.

(4) Install the headlamp in the vehicle. Refer to

the headlamp removal and installation procedure in
this group.

FRONT FOG LAMP BULB

The front fog lamp bulb cannot be serviced sepa-

rately from the fog lamp assembly. If the fog lamp
bulb is burnt out or damaged the entire fog lamp
assembly must be serviced. Refer to Front Fog Lamp
removal and installation under Lamp Service for the
procedure.

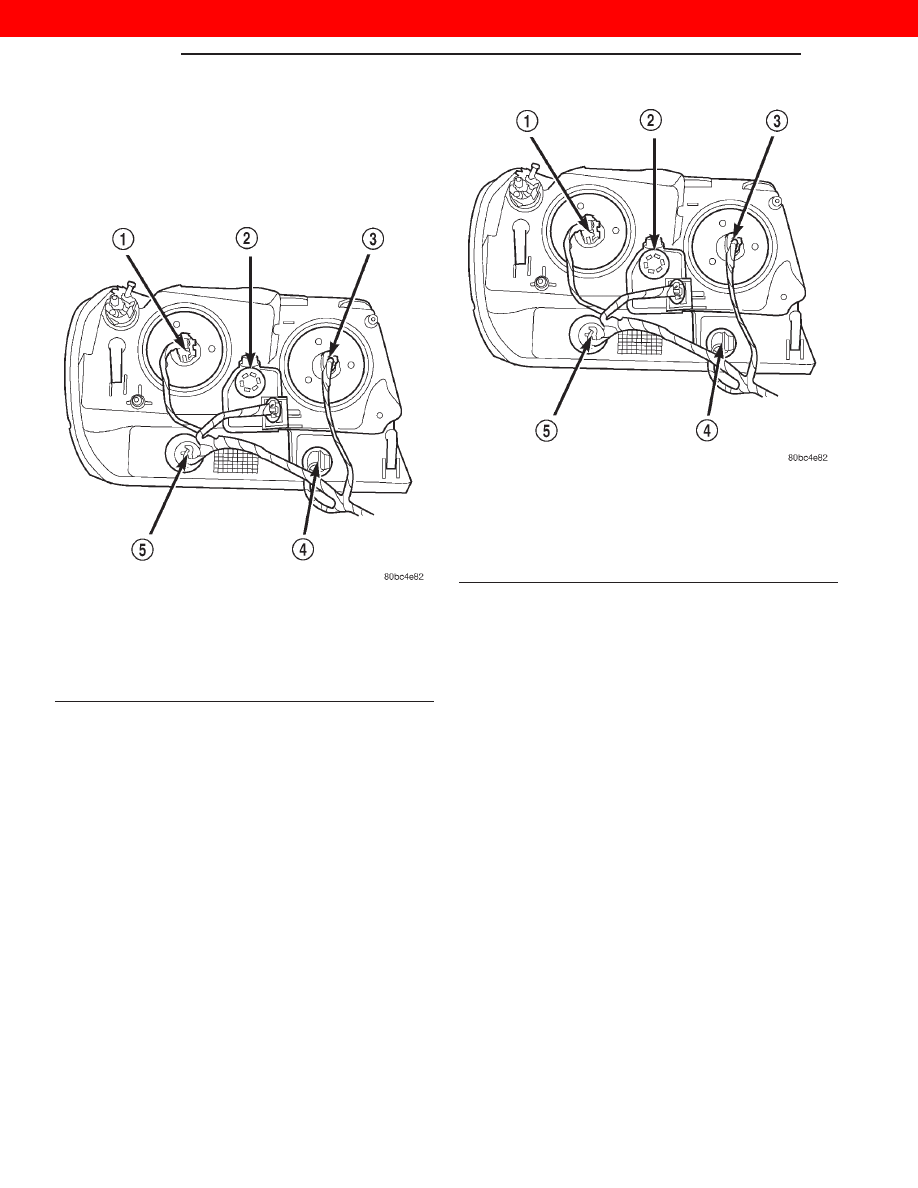

Fig. 3 Headlamp Assembly

1 – LOW BEAM HEADLAMP
2 – HEADLAMP LEVELING MOTOR
3 – HIGH BEAM HEADLAMP
4 – TURN SIGNAL LAMP
5 – FRONT POSITION LAMP

Fig. 4 Headlamp Assembly

1 – LOW BEAM HEADLAMP
2 – HEADLAMP LEVELING MOTOR
3 – HIGH BEAM HEADLAMP
4 – TURN SIGNAL LAMP
5 – FRONT POSITION LAMP

8L - 6

LAMPS

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

HIGHBEAM / LOWBEAM HEADLAMP BULBS

REMOVAL

(1) Remove the appropriate headlamp from the

vehicle. Refer to Headlamp removal and installation
in Lamp Service for the procedure.

(2) Disconnect the electrical connector from the

headlamp bulb.

(3) Rotate the bulb 1/4 turn counter-clockwise and

pull straight from the headlamp assembly.

INSTALLATION

CAUTION: Do not touch the bulb glass with fingers
or other oily surfaces. Reduced bulb life will result.

(1) Install the bulb in the headlamp assembly.
(2) Connect the headlamp electrical connector.
(3) Verify lamp operation.
(4) Install the headlamp in the vehicle. Refer to

Headlamp removal and installation in Lamp Service
for the procedure.

LICENSE PLATE LAMP BULBS

REMOVAL

(1) Remove the rear license plate lamp retaining

screw (Fig. 7).

(2) Pull the lamp from the rear liftgate, rotate the

lamp counter clockwise and pull straight from the
lamp socket.

(3) Pull the lamp bulb straight from its socket.

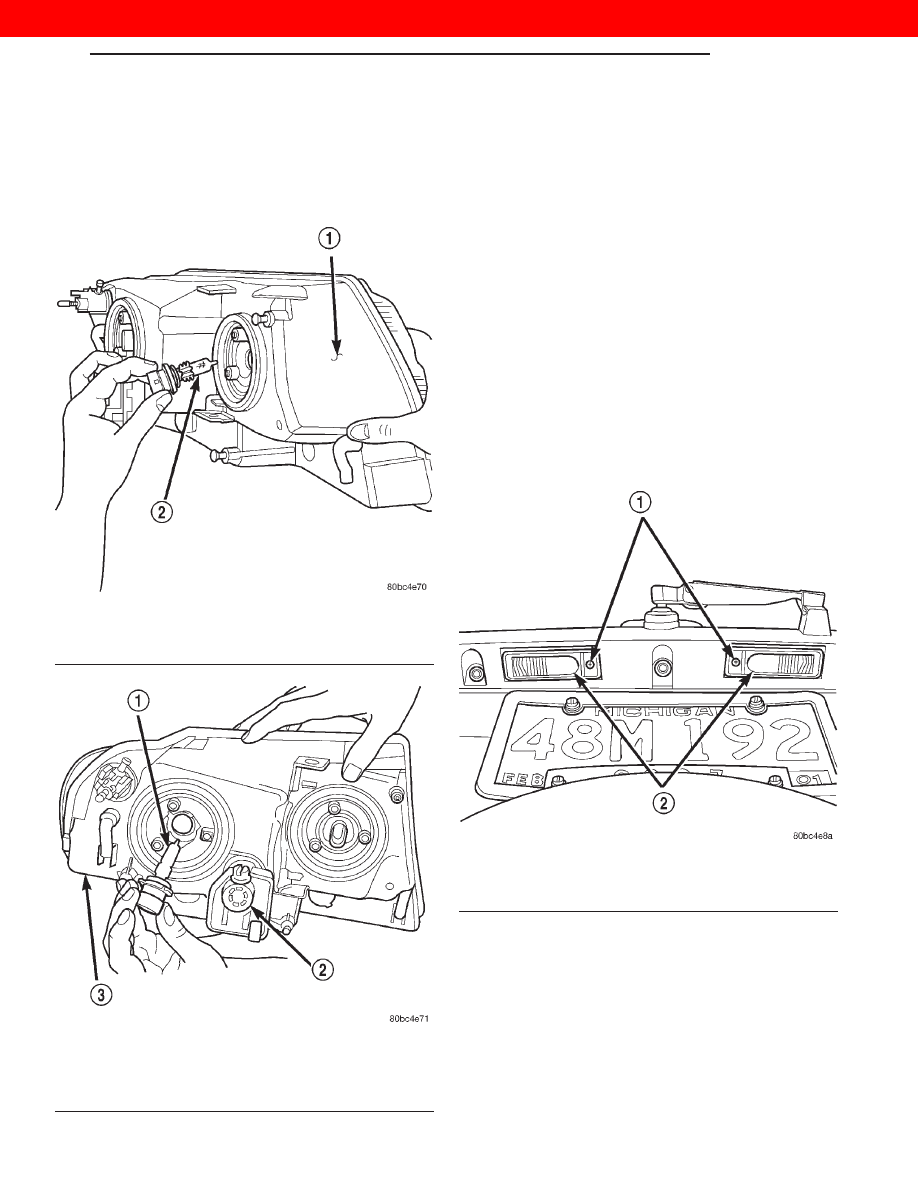

Fig. 5 Highbeam Headlamp Bulb

1 – HEADLAMP MODULE
2 – HIGHBEAM HEADLAMP BULB

Fig. 6 Lowbeam Headlamp Bulb

1 – LOWBEAM HEADLAMP BULB
2 – HEADLAMP LEVELING MOTOR
3 – HEADLAMP MODULE

Fig. 7 Rear License Plate Lamps

1 – REAR LICENSE PLATE LAMP RETAINING SCREWS
2 – REAR LICENSE PLATE LAMPS

WJ

LAMPS

8L - 7

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

INSTALLATION

(1) Install the bulb in its socket.
(2) Verify lamp operation.
(3) Install the lamp on its socket.

(4) Position the lamp in the rear liftgate and

install the retaining screw (Fig. 8).

SIDE REPEATER LAMP BULB

REMOVAL

(1) Using a flat bladed pry tool, gently depress the

upper plastic retaining clip (Fig. 9) and pull the side
repeater lamp from the front fender.

CAUTION: Care must be taken not to damage the
lamp or the vehicle’s paint during service of the
side repeater lamp or bulb. The lamp or bulb can
also be serviced by pulling the wheel well trim back
to access the rear of the lamp assembly.

(2) Rotate the lamp socket counter-clockwise and

pull straight from the side repeater lamp (Fig. 10).

(3) Rotate the bulb counter-clockwise and pull

straight from its socket (Fig. 11).

Fig. 8 Rear License Plate Lamps

1 – REAR LICENSE PLATE LAMP RETAINING SCREWS
2 – REAR LICENSE PLATE LAMPS

Fig. 9 Removing Side Repeater Lamp

1 – FRONT FENDER
2 – SIDE REPEATER LAMP

Fig. 10 Side Repeater Lamp

1 – SIDE REPEATER LAMP LENSE
2 – BULB SOCKET
3 – FRONT FENDER

8L - 8

LAMPS

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

INSTALLATION

(1) Install the bulb in its socket (Fig. 12).

(2) Verify lamp operation.
(3) Install the side repeater lamp socket in the

side repeater lamp (Fig. 13).

(4) Push the side repeater lamp in the front fender

until it snaps in place.

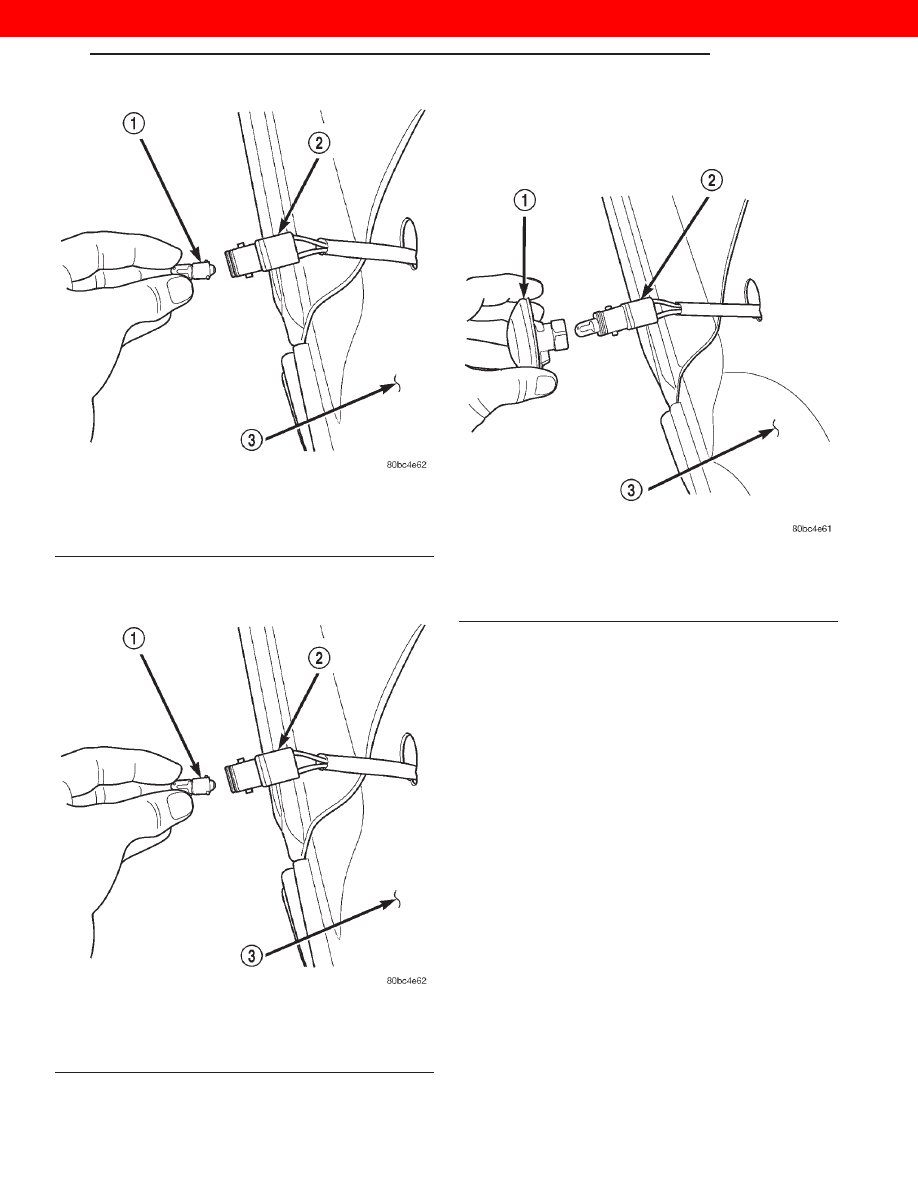

Fig. 11 Side Repeater Lamp Bulb

1 – SIDE REPEATER LAMP BULB
2 – BULB SOCKET
3 – FRONT FENDER

Fig. 12 Side Repeater Lamp Bulb

1 – SIDE REPEATER LAMP BULB
2 – BULB SOCKET
3 – FRONT FENDER

Fig. 13 Side Repeater Lamp

1 – SIDE REPEATER LAMP LENSE
2 – BULB SOCKET
3 – FRONT FENDER
