LAMP SERVICE

TABLE OF CONTENTS

page

page

REMOVAL AND INSTALLATION

HEADLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
FOG LAMP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
FRONT TURN SIGNAL LAMP . . . . . . . . . . . . . . . . 13
PARK LAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
FRONT SIDE MARKER LAMP . . . . . . . . . . . . . . . 13
BACK-UP LAMP . . . . . . . . . . . . . . . . . . . . . . . . . . 13
TAIL, BRAKE, TURN SIGNAL, BACK-UP, AND

SIDE MARKER LAMP . . . . . . . . . . . . . . . . . . . . 13

REAR SIDE MARKER LAMP . . . . . . . . . . . . . . . . 13

LICENSE PLATE LAMP . . . . . . . . . . . . . . . . . . . . 13
CENTER HIGH MOUNTED STOP LAMP

(CHMSL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

UNDERHOOD LAMP . . . . . . . . . . . . . . . . . . . . . . 14
DOOR COURTESY LAMP . . . . . . . . . . . . . . . . . . 14
VISOR VANITY LAMP. . . . . . . . . . . . . . . . . . . . . . 15
READING LAMP. . . . . . . . . . . . . . . . . . . . . . . . . . 15
DOME /READING LAMP. . . . . . . . . . . . . . . . . . . . 15
CARGO LAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
TRANSMISSION SELECTOR LAMP . . . . . . . . . . . 15

REMOVAL AND INSTALLATION

HEADLAMP

REMOVAL

(1) Remove jack screw attaching top of headlamp

to headlamp mounting module (Fig. 1).

(2) Grasp upper inboard and lower outboard cor-

ners of headlamp (Fig. 2) and forcefully pull head-
lamp outward.

(3) Remove all bulb sockets from headlamp mod-

ule.

(4) Separate headlamp from vehicle.

INSTALLATION

CAUTION: Do not touch the bulb glass with fingers
or other oily surfaces. Reduced bulb life will result.

(1) Install all bulb sockets in headlamp module.
(2) Position headlamp on vehicle and align ball

studs with sockets.

(3) Forcefully push headlamp inward to secure ball

studs with sockets.

(4) Install jack screw attaching top of headlamp to

headlamp mounting module.

Fig. 1 Headlamp Jackscrew

1 – JACKSCREW
2 – HEADLAMP

Fig. 2 Headlamp Removal

1 – HEADLAMP

8L - 12

LAMPS

WJ

FOG LAMP

REMOVAL

(1) Disengage fog lamp electrical connector.
(2) Remove nuts attaching fog lamp to fascia (Fig.

3).

(3) Separate fog lamp from vehicle.

INSTALLATION

(1) Position fog lamp in fascia.
(2) Install nuts attaching fog lamp to fascia.
(3) Engage fog lamp electrical connector.
(4) Align fog lamp, if necessary.

FRONT TURN SIGNAL LAMP

The front turn signal lamp is incorporated in the

headlamp module. If the front turn signal lamp is
damaged or is in need of service, replace the head-
lamp module.

PARK LAMP

The park lamp is integral with the headlamp mod-

ule and not serviced as a separate unit.

FRONT SIDE MARKER LAMP

The front side marker lamp is incorporated in the

headlamp module. If the front side marker lamp is
damaged or is in need of service, replace the head-
lamp module.

BACK-UP LAMP

The back-up lamp is incorporated in the tail lamp

assembly. Refer to Tail Lamp Removal and Installa-
tion for service procedures.

TAIL, BRAKE, TURN SIGNAL, BACK-UP, AND
SIDE MARKER LAMP

The brake, turn signal, back-up, and side marker

lamps are incorporated in the tail lamp.

REMOVAL

(1) Remove screws attaching lamp to body (Fig. 4).
(2) Grasp lamp and pull from body to disengage

alignment pin.

(3) Disconnect lamp wire harness connector.
(4) Separate lamp from vehicle.

INSTALLATION

(1) Position lamp at vehicle.
(2) Connect lamp wire harness connector.
(3) Align pin with retainer and press lamp inward

to engage.

(4) Install screws attaching lamp to body.

REAR SIDE MARKER LAMP

NOTE: The rear side marker lamp is incorporated
into the tail lamp assembly. Refer to tail lamp
removal for proper service procedures.

LICENSE PLATE LAMP

REMOVAL

(1) Remove the screws attaching lamp assembly to

liftgate. (Fig. 5).

(2) Pull the lamp assembly away from the sheet-

metal at extreme outboard edges to disengage the
push pins.

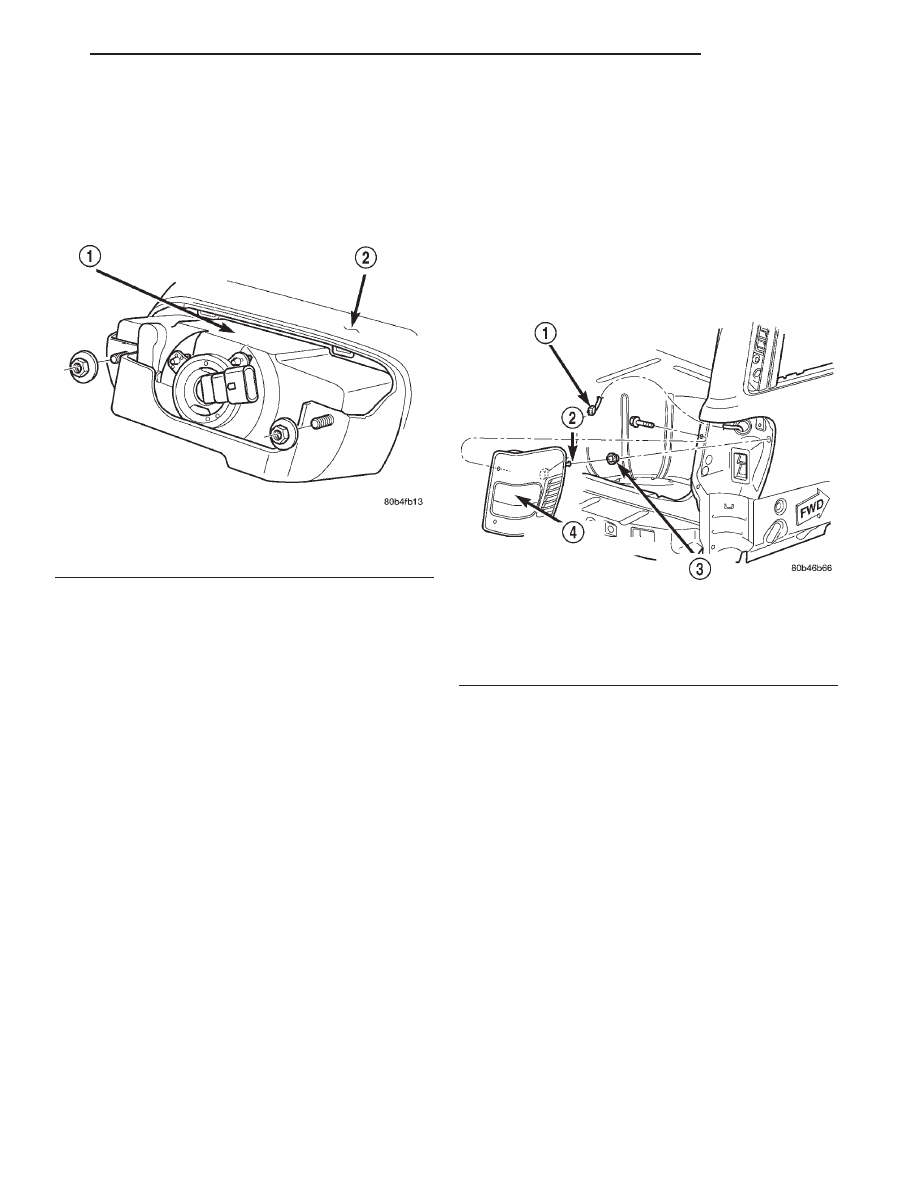

Fig. 3 Fog Lamp

1 – FOG LAMP
2 – FASCIA

Fig. 4 Tail Lamp

1 – CONNECTOR
2 – PIN
3 – RETAINER
4 – TAILLAMP (STOP, TURN, BACK-UP SIDE MARKER)

WJ

LAMPS

8L - 13

REMOVAL AND INSTALLATION (Continued)

(3) Separate lamp assembly harness wiring con-

nector.

(4) Remove lamp.

INSTALLATION

(1) Connect bulb harness to lamp assembly.
(2) Position lamp assembly on liftgate and press

outboard fasteners in place.

(3) Install screws in lamp assembly.

CENTER HIGH MOUNTED STOP LAMP

(CHMSL)

REMOVAL

(1) Remove screws attaching CHMSL to liftgate

(Fig. 6).

(2) Disconnect wire harness connector.
(3) Separate CHMSL from vehicle.

INSTALLATION

(1) Connect wire harness connector.
(2) Position CHMSL on liftgate.
(3) Install screws attaching CHMSL to liftgate.

UNDERHOOD LAMP

REMOVAL

(1) Disconnect wire harness connector from lamp.
(2) Remove screw attaching underhood lamp to

inner hood panel (Fig. 7).

(3) Separate underhood lamp from vehicle.

INSTALLATION

(1) Position underhood lamp on hood inner panel.

(2) Install screw attaching lamp base to inner hood

panel.

(3) Fold lamp housing over and firmly press onto

base to snap into place.

(4) Connect wire harness connector to lamp.

DOOR COURTESY LAMP

REMOVAL

(1) Remove door trim panel. See Group 23 Body

Systems for proper service procedures

(2) Disengage electrical connectors.
(3) Depress locking tabs and remove lamp module.
(4) Remove bulb socket.

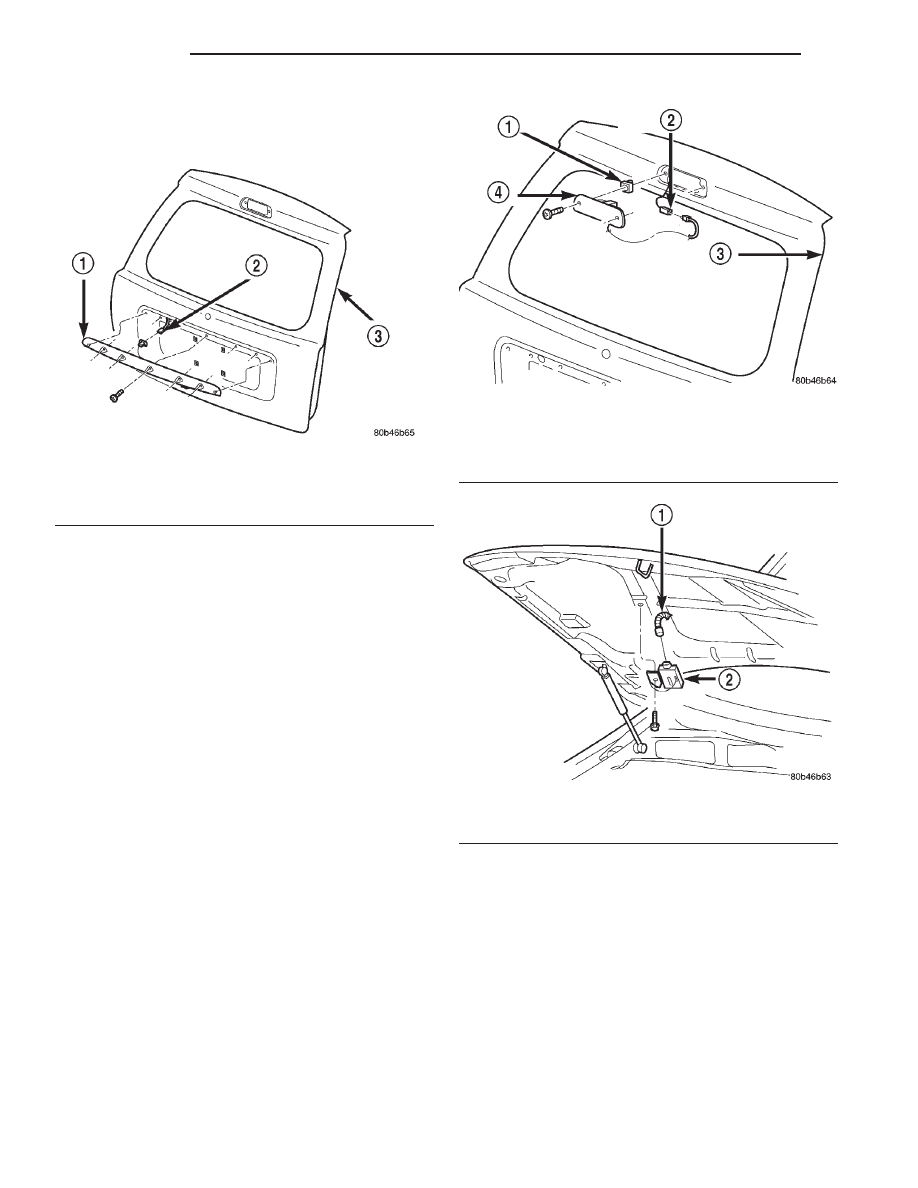

Fig. 5 License Plate Lamp Housing

1 – LICENSE PLATE LAMP
2 – CONNECTOR
3 – LIFTGATE

Fig. 6 Center High Mounted Stop lamp

1 – PUSH-IN NUT
2 – CONNECTOR
3 – LIFTGATE
4 – CHSML

Fig. 7 Underhood Lamp

1 – CONNECTOR
2 – UNDERHOOD LAMP

8L - 14

LAMPS

WJ

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Install bulb socket in lamp module.
(2) Align lamp module with door trim panel open-

ing.

(3) Snap lamp module into place.
(4) Install door panel.

VISOR VANITY LAMP

REMOVAL

(1) Fold down visor.
(2) Using a small flat blade, and staring at the

base of the lamp assembly, carefully pry the base of
the lamp from the visor.

(3) Disconnect the vanity lamp visor and remove

the lamp from the vehicle.

INSTALLATION

(1) Position the lamp at the visor and connect the

wire connector.

(2) Press the lamp in place.

READING LAMP

The reading lamp is serviced in the Dome/Reading

Lamp section, or the Overhead Console Reading
Lamp section.

DOME /READING LAMP

REMOVAL

It will be necessary to partially remove the head-

liner to remove the bulb socket.

(1) Remove the screws holding the grab handle/

lens assembly to the headliner and roof panel.

(2) Lower the headliner as needed. Refer to Group

23, Body Components for service procedure.

(3) Seperate the lamp socket from the headliner

and roof panel.

(4) Disconnect the wire connector.

INSTALLATION

(1) Position the lamp socket on the headliner and

roof panel.

(2) Connect the wire harness.
(3) Install the headliner.
(4) Position the grab handle/lens on the lamp mod-

ule.

(5) Install the screws retaining the grab handle/

lens into the lamp socket.

CARGO LAMP

REMOVAL

(1) Using a small flat blade, pry forward corners of

lamp lens from lamp (Fig. 8).

(2) Separate lens from lamp.

(3) Using a trim stick, pry front and rear edges of

lamp from headliner.

(4) Disconnect lamp connector from lamp.
(5) Separate lamp from headliner.

INSTALLATION

(1) Position lamp at headliner.
(2) Connect lamp connector to lamp.
(3) Position lamp in headliner.
(4) Position lens on lamp and press into place.

TRANSMISSION SELECTOR LAMP

DESCRIPTION

The Transmission Range Indicator Lamp, mounted

on the floor console, uses electroluminescent technol-
ogy as the light source. This lamp requires a 120 volt
AC signal that is provided by a power converter
included as part of the assembly. The module is not
serviceable separately. Because of a potential shock
hazard, diagnostic testing of the lamp assembly
should be avoided. Refer to TRANSMISSION, Range
Selector Assembly Removal and Installation.

Fig. 8 Cargo Lamp

1 – CARGO LAMP LENS
2 – CARGO LAMP

WJ

LAMPS

8L - 15
