RIGHT MULTI-FUNCTION SWITCH - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

V23 20BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

V20 18BK/WT

REAR WASHER PUMP MOTOR CONTROL

3

V10 20BR

WASHER PUMP MOTOR SWITCH OUTPUT

4

-

-

5

V13 18BR/LG

REAR WIPER MOTOR CONTROL

6

V22 18BR/YL

REAR WIPER MOTOR DELAY CONTROL

7

V59 22DB/YL

WINDSHIELD WIPER SWITCH RETURN

8

V52 22DG/RD

WINDSHIELD WIPER SWITCH MUX

9

V16 22YL (RHD)

WIPER HIGH/LOW RELAY CONTROL

9

V16 22VT (LHD)

WIPER HIGH/LOW RELAY CONTROL

10

-

-

RIGHT REAR DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 18TN/YL

DOOR AJAR SWITCH SENSE

2

Z1 18BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK DRIVER

4

P35 18OR/VT

DOOR LOCK DRIVER

RIGHT REAR DOOR SPEAKER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X90 18WT/VT

RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X92 18TN/DG

RIGHT REAR DOOR SPEAKER (-)

RIGHT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

L95 18DG/YL (BUILT-UP-
EXPORT)

REAR FOG LAMP RELAY OUTPUT

3

L7 18BK/YL

PARK LAMP RELAY OUTPUT

4

L62 18BR/RD

RIGHT TURN SIGNAL

5

Z1 18BK

GROUND

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

631

CONNECTOR PINOUTS

RIGHT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 20RD/BK

RADIO CONTROL MUX RETURN

2

X20 20RD/YL

RADIO CONTROL MUX

RIGHT VISOR/VANITY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK

FUSED B(+)

2

M20 20YL/BK

COURTESY LAMP LOAD SHED

SEAT BELT SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G10 20LG/RD

SEAT BELT SWITCH SENSE

2

Z1 20BK

GROUND

SEAT MODULE-C1 (PREMIUM) - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

P15 20YL/LB (PREMIUM II/III)

SEAT HORIZONTAL FORWARD SWITCH SENSE

2

-

-

3

P11 20YL/WT(PREMIUM II/III)

SEAT REAR UP SWITCH SENSE

4

P43 20GY/LB (PREMIUM II/III)

RECLINER UP SWITCH SENSE

5

P19 20YL/LG (PREMIUM II/III)

SEAT FRONT UP SWITCH SENSE

6

P86 20DG/YL (PREMIUM I/III)

PASSENGER SEAT TEMPERATURE SENSOR INPUT

7

P27 20LB/RD (PREMIUM II/III)

REAR RISER POSITION SIGNAL

8

P25 20VT/RD (PREMIUM II/III)

SEAT HORIZONTAL POSITION SIGNAL

9

P135 20LB/BK (PREMIUM I/III)

DRIVER SEAT TEMPERATURE SENSOR INPUT

10

P28 20BR/RD (PREMIUM II/III)

SEAT POSITION SENSOR GROUND

11

P41 20GY/WT (PREMIUM II/III)

RECLINER DOWN SWITCH SENSE

12

P17 20RD/YL (PREMIUM II/III)

SEAT HORIZONTAL REARWARD SWITCH SENSE

13

-

-

14

P21 20RD/LG (PREMIUM II/III)

SEAT FRONT DOWN SWITCH SENSE

15

P13 20RD/WT (PREMIUM II/III)

SEAT REAR DOWN SWITCH SENSE

16

P47 20LB (PREMIUM II/III)

RECLINER POSITION SIGNAL

17

P26 20BR (PREMIUM II/III)

FRONT RISER POSITION SIGNAL

18

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

19

Z2 20BK/OR

GROUND

20

D25 20YL/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

632

CONNECTOR PINOUTS

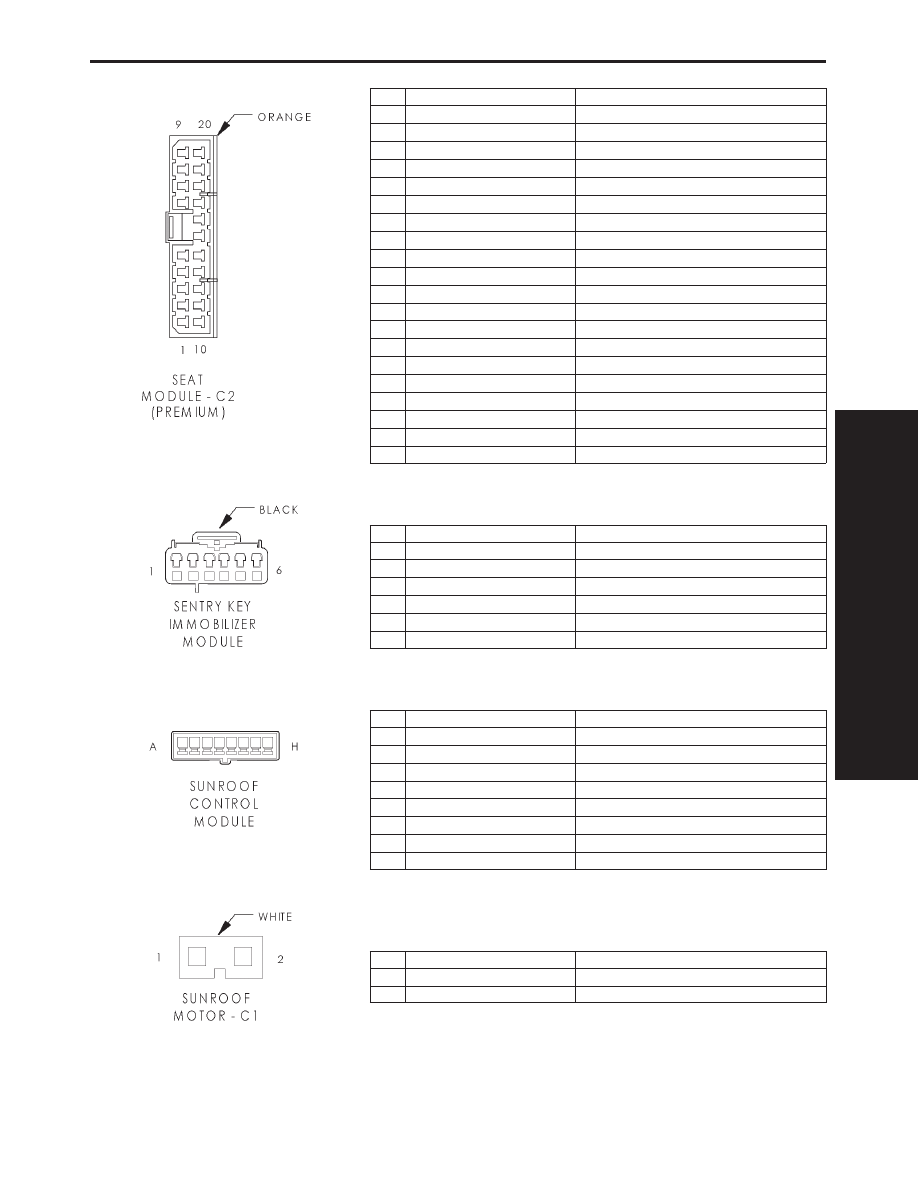

SEAT MODULE-C2 (PREMIUM) - ORANGE 20 WAY

CAV

CIRCUIT

FUNCTION

1

F35 16RD

FUSED B(+)

2

P131 16BK/OR (PREMIUM I/III)

DRIVER SEAT HEATER B(+) DRIVER

3

Z1 16BK

GROUND

4

P119 16YL/RD (PREMIUM II/III)

SEAT FRONT UP DRIVER

5

P121 16RD/GY (PREMIUM II/III)

SEAT FRONT DOWN DRIVER

6

P111 16YL/DB (PREMIUM II/III)

SEAT REAR UP DRIVER

7

P113 16RD/BK (PREMIUM II/III)

SEAT REAR DOWN DRIVER

8

-

-

9

P115 16GY/LG (PREMIUM II/III)

SEAT HORIZONTAL FORWARD DRIVER

10

F35 16RD

FUSED B(+)

11

P130 16DG/WT (PREMIUM I/III)

PASSENGER SEAT HEATER B(+) DRIVER

12

Z1 16BK

GROUND

13

-

-

14

P9 20RD/LB (PREMIUM II/III)

SEAT SWITCH B(+) SUPPLY

15

Z6 16BK/YL (PREMIUM I/III)

GROUND

16

Z5 16BK/VT (PREMIUM I/III)

GROUND

17

-

-

18

P141 16GY/WT (PREMIUM II/III)

SEAT RECLINER DOWN DRIVER

19

P143 16GY/LB (PREMIUM II/III)

SEAT RECLINER UP DRIVER

20

P117 16RD/BR (PREMIUM II/III)

SEAT HORIZONTAL REARWARD DRIVER

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

Z2 20BK/OR

GROUND

3

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

D25 20YL/VT/BK

PCI BUS

6

-

-

SUNROOF CONTROL MODULE - 8 WAY

CAV

CIRCUIT

FUNCTION

A

Q46 20OR/WT

SUNROOF MOTOR POSITION SENSOR SIGNAL

B

Q41 20WT

SUNROOF OPEN

C

Q43 20VT

SUNROOF VENT

D

Z1 16BK

GROUND

E

-

-

F

Q30 16DB

SUNROOF DELAY RELAY OUTPUT

G

Q5 16RD

SUNROOF MOTOR B(+)

H

Q6 16OR

SUNROOF MOTOR B(-)

SUNROOF MOTOR-C1 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q5 16RD

SUNROOF MOTOR B(+)

2

Q6 16OR

SUNROOF MOTOR B(-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

633

CONNECTOR PINOUTS

SUNROOF MOTOR-C2 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

Q46 20OR/WT

SUNROOF MOTOR POSITION SENSOR SIGNAL

3

-

-

SUNROOF SWITCH - 5 WAY

CAV

CIRCUIT

FUNCTION

1

Q43 20VT

SUNROOF VENT

2

-

-

3

Z1 20BK

GROUND

4

-

-

5

Q41 20WT

SUNROOF OPEN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

634
