Jeep Grand Cherokee WJ. Manual - part 1278

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

615

CONNECTOR PINOUTS

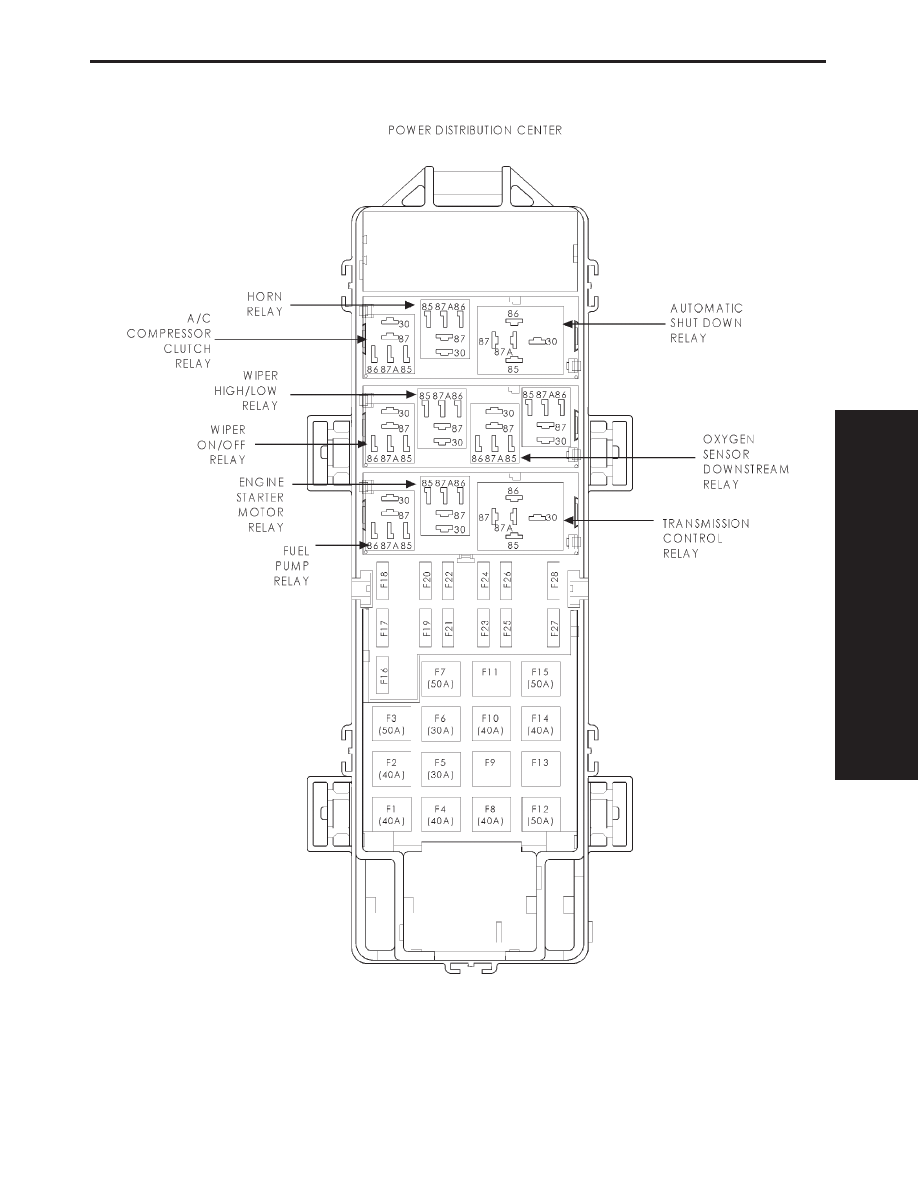

FUSES (GAS)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

C1 12DG

FUSED B(+)

2

40A

A149 12RD/TN

FUSED B(+)

3

50A

A145 10WT/RD

FUSED B(+)

4

40A

A10 12RD/DG

FUSED B(+)

5

30A

A30 14RD/WT

FUSED B(+)

5

30A

A30 14RD/WT (4.7L)

FUSED B(+)

6

30A

A14 14RD/DG

FUSED B(+)

7

50A

A147 10RD/GY

FUSED B(+)

8

40A

A1 12RD

FUSED B(+)

9

-

-

-

10

40A

A16 12GY (4.0L)

FUSED B(+)

11

-

-

-

12

50A

A146 10OR/WT

FUSED B(+)

13

-

-

-

14

40A

A2 12PK/BK

FUSED B(+)

15

50A

A148 10PK/WT

FUSED B(+)

16

15A

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

16

15A

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

17

-

-

-

18

15A

F62 18RD

FUSED B(+)

18

15A

F62 18RD

FUSED B(+)

19

10A

A7 14RD/BK

FUSED B(+)

20

-

-

-

21

15A

A17 18RD/BK

FUSED B(+)

22

-

-

-

23

-

-

-

24

20A

A62 16VT/WT

FUSED B(+)

25

20A

A20 12RD/DB

FUSED B(+)

26

15A

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

26

15A

F42 18DG/LG (EXCEPT 4.7L HIGH OUTPUT)

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

27

-

-

-

28

15A

T60 18BR (4.0L)

FUSED TRANSMISSION CONTROL RELAY OUTPUT

FUEL PUMP RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

A62 16VT/WT

FUSED B(+)

85

F991 20OR/DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

85

F991 20OR/DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

86

K31 18BR

FUEL PUMP RELAY CONTROL

87

A141 16DG/BK

FUEL PUMP RELAY OUTPUT

87A

-

-

HORN RELAY

CAV

CIRCUIT

FUNCTION

30

F62 18RD

FUSED B(+)

85

F62 18RD

FUSED B(+)

86

X4 20GY/OR

HORN RELAY CONTROL

87

X2 18DG/RD (GAS)

HORN RELAY OUTPUT

87

X2 18DG/RD

HORN RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

616

CONNECTOR PINOUTS

WIPER HIGH/LOW RELAY

CAV

CIRCUIT

FUNCTION

30

V60 16YL/DG

WIPER ON/OFF RELAY OUTPUT

85

Z1 20BK

GROUND

86

V16 20VT

WIPER HIGH/LOW RELAY CONTROL

87

V4 16RD/YL

WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

87A

V3 16BR/WT

WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

WIPER ON/OFF RELAY

CAV

CIRCUIT

FUNCTION

30

V60 16YL/DG

WIPER ON/OFF RELAY OUTPUT

85

V14 20RD/VT

WIPER ON/OFF RELAY CONTROL

86

V6 16DB (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

86

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

87

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

87

V6 16DB (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

87A

V55 16TN/RD

WIPER PARK SWITCH SENSE

87A

V55 16TN/RD (DIESEL)

WIPER PARK SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

617

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

618

CONNECTOR PINOUTS
