JUNCTION BLOCK C3 - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

L60 20TN

RIGHT TURN SIGNAL

4

L302 18LB/YL (RHD)

RIGHT TURN SWITCH SENSE

4

L302 20LB/YL (LHD)

RIGHT TURN SWITCH SENSE

5

L61 20LG

LEFT TURN SIGNAL

6

L91 20DB/PK

HAZARD SWITCH SENSE

7

-

-

8

L305 18LB/WT (RHD)

LEFT TURN SWITCH SENSE

8

L305 20LB/WT (LHD)

LEFT TURN SWITCH SENSE

9

-

-

10

L11 22PK/LG

HIGH BEAM RELAY CONTROL

11

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

12

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

13

-

-

14

A148 16VT

FUSED B(+)

15

C15 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

16

-

-

17

-

-

18

-

-

19

-

-

20

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

21

-

-

22

-

-

23

-

-

24

A31 12RD/BK

IGNITION SWITCH OUTPUT (RUN-ACC)

25

F60 16RD/WT

FUSED B(+)

26

-

-

27

A41 12YL

IGNITION SWITCH OUTPUT (START)

28

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

29

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

30

-

-

31

Z1 20BK

GROUND

32

F33 20PK/RD

FUSED B(+)

33

X12 16WT/RD (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

33

X12 18RD/WT (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

34

M1 20PK

FUSED B(+)

35

M1 20PK (AZC)

FUSED B(+)

36

A21 12DB

IGNITION SWITCH OUTPUT (RUN-START)

37

-

-

38

F70 20PK/BK

FUSED B(+)

39

X4 20GY/OR (RHD)

HORN RELAY CONTROL

39

X4 22GY/OR (LHD)

HORN RELAY CONTROL

40

F30 18RD

FUSED CIGAR LIGHTER RELAY OUTPUT

41

F33 20PK/RD

FUSED B(+)

42

-

-

43

V23 20BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

44

M1 20PK

FUSED B(+)

45

X2 20BK/OR

GROUND

46

-

-

47

-

-

48

F70 20PK/BK

FUSED B(+)

49

-

-

50

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

51

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

52

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

603

CONNECTOR PINOUTS

JUNCTION BLOCK C4 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A148 10PK/WT

FUSED B(+)

2

A148 10OR/WT

FUSED B(+)

JUNCTION BLOCK C5 - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

A145 10WT/RD

FUSED B(+)

2

A149 12RD/TN

FUSED B(+)

3

A147 10RD/GY

FUSED B(+)

LEFT COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK/BK

FUSED B(+)

2

M2 20YL

COURTESY LAMP DRIVER

LEFT DOOR HANDLE COURTESY LAMP - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK/BK

FUSED B(+)

2

M20 20YL/BK

COURTESY LAMP LOAD SHED

3

M2 20YL/DG

COURTESY LAMP DRIVER

LEFT FOG LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 20LB

FOG LAMP RELAY OUTPUT

B

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

604

CONNECTOR PINOUTS

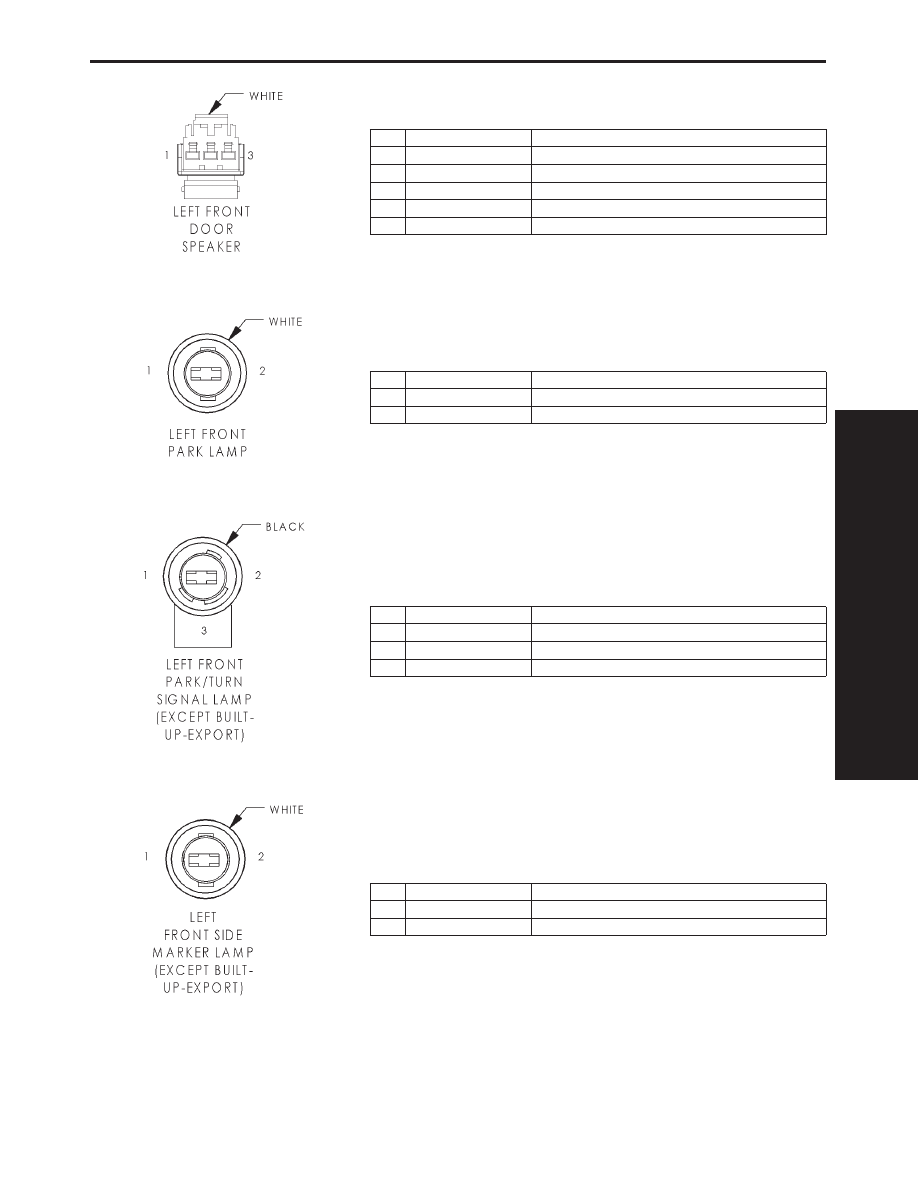

LEFT FRONT DOOR SPEAKER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X85 18LB/BK (RHD)

LEFT FRONT DOOR SPEAKER (-)

1

X85 18LG/DG (LHD)

LEFT FRONT DOOR SPEAKER (-)

2

-

-

3

X87 18LB/RD (RHD)

LEFT FRONT DOOR SPEAKER (+)

3

X87 18LG/RD (LHD)

LEFT FRONT DOOR SPEAKER (+)

LEFT FRONT PARK LAMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 20BK/PK

PARK LAMP RELAY OUTPUT

LEFT FRONT PARK/TURN SIGNAL LAMP (EXCEPT BUILT-UP-EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20BK/PK

PARK LAMP RELAY CONTROL

2

Z1 18BK

GROUND

3

L61 20TN/LG

LEFT TURN SIGNAL

LEFT FRONT SIDE MARKER LAMP (EXCEPT BUILT-UP-EXPORT) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20BK/PK

PARK LAMP RELAY OUTPUT

2

L61 20TN/LG

LEFT TURN SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

605

CONNECTOR PINOUTS

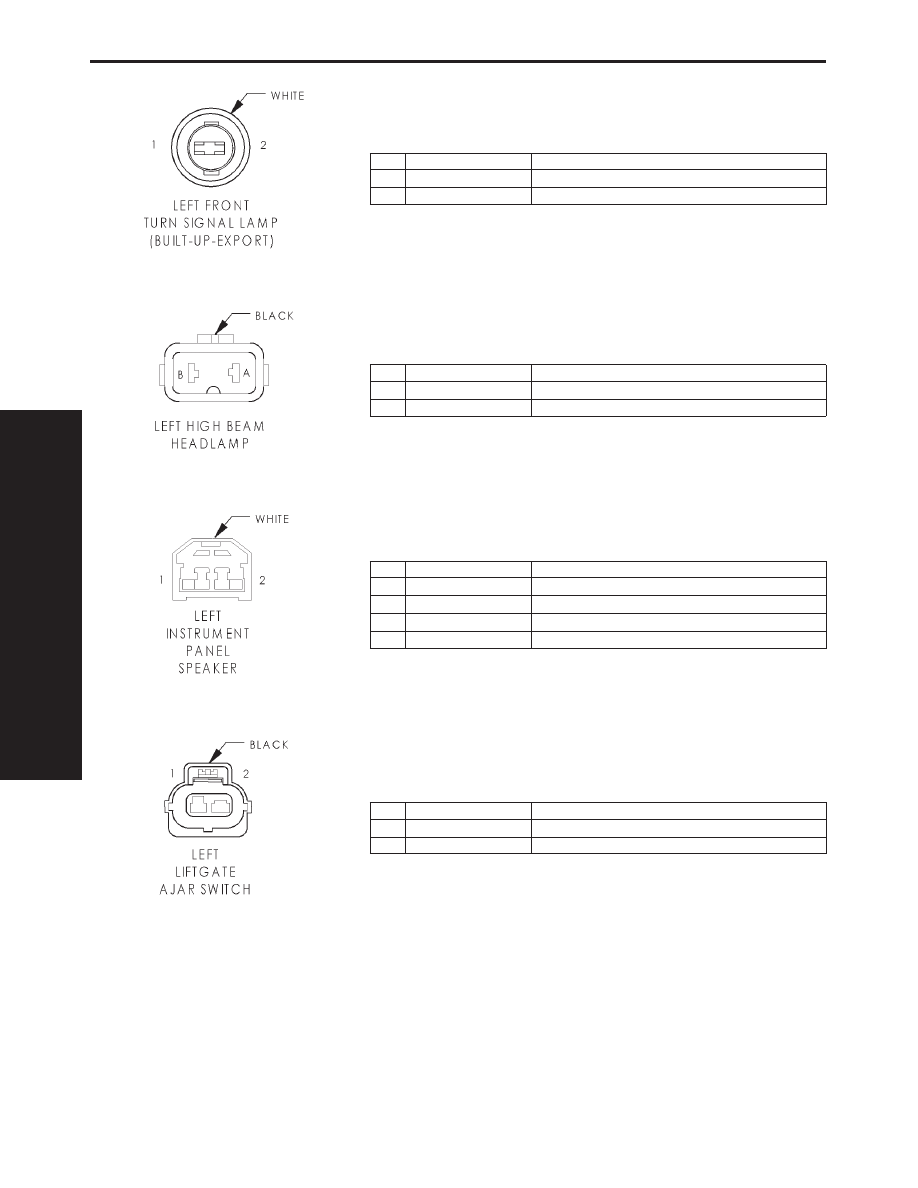

LEFT FRONT TURN SIGNAL LAMP (BUILT-UP-EXPORT) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20TN/LG

LEFT TURN SIGNAL

2

Z1 18BK

GROUND

LEFT HIGH BEAM HEADLAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

L33 18RD

FUSED LEFT HIGH BEAM OUTPUT

LEFT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X81 18YL/BK (RHD)

LEFT INSTRUMENT PANEL SPEAKER (-)

1

X83 18YL/RD (LHD)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X83 18YL/RD (RHD)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X81 18YL/BK (LHD)

LEFT INSTRUMENT PANEL SPEAKER (-)

LEFT LIFTGATE AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

606

CONNECTOR PINOUTS
