ENGINE COOLANT TEMPERATURE SENSOR - PCM (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K222 18TN/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

ENGINE COOLANT TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE OIL PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/BK (GAS)

5V SUPPLY

1

K6 18VT/WT (DIESEL)

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

FRONT WASHER PUMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

V10 20BR

WASHER PUMP MOTOR SWITCH SENSE

2

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

591

CONNECTOR PINOUTS

FRONT WIPER MOTOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

V55 16TN/RD

WIPER PARK SWITCH SENSE

3

-

-

4

Z1 16BK

GROUND

5

V3 16BR/WT

WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

6

V4 16RD/YL

WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

FUEL PUMP MODULE (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/BK

FUEL PUMP RELAY OUTPUT

2

-

-

3

K226 20LB/YL

FUEL LEVEL SENSOR SIGNAL

4

K4 20BK/LB

SENSOR GROUND

5

-

-

6

Z1 16BK

GROUND

FUEL TANK MODULE (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

-

3

K226 18LB/YL

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

-

-

GLOVE BOX LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK/BK

FUSED B(+)

2

M20 20BR/OR

COURTESY LAMP LOAD SHED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

592

CONNECTOR PINOUTS

HOOD AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20BR/TN

HOOD AJAR SWITCH SENSE

2

Z1 20BK

GROUND

IGNITION SWITCH C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

A41 12YL

IGNITION SWITCH OUTPUT (START)

2

A2 12PK/BK

FUSED B(+)

3

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

4

A1 12RD

FUSED B(+)

5

A31 12RD/BK

IGNITION SWITCH OUTPUT (RUN-ACC)

6

A21 12DB

IGNITION SWITCH OUTPUT (RUN-START)

IGNITION SWITCH C2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G26 20LB

KEY-IN IGNITION SWITCH SENSE

2

Z1 20BK

GROUND

INSTRUMENT CLUSTER - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT TURN SIGNAL

2

L60 20TN

RIGHT TURN SIGNAL

3

-

-

4

G7 20WT/OR

VEHICLE SPEED SIGNAL

5

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

6

F33 20PK/RD

FUSED B(+)

7

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

-

-

9

Z1 20BK

GROUND

10

D25 20YL/VT/RD

PCI BUS

11

Z2 20BK/OR

GROUND

12

T107 20BK/RD

PART TIME 4 WHEEL DRIVER INDICATOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

593

CONNECTOR PINOUTS

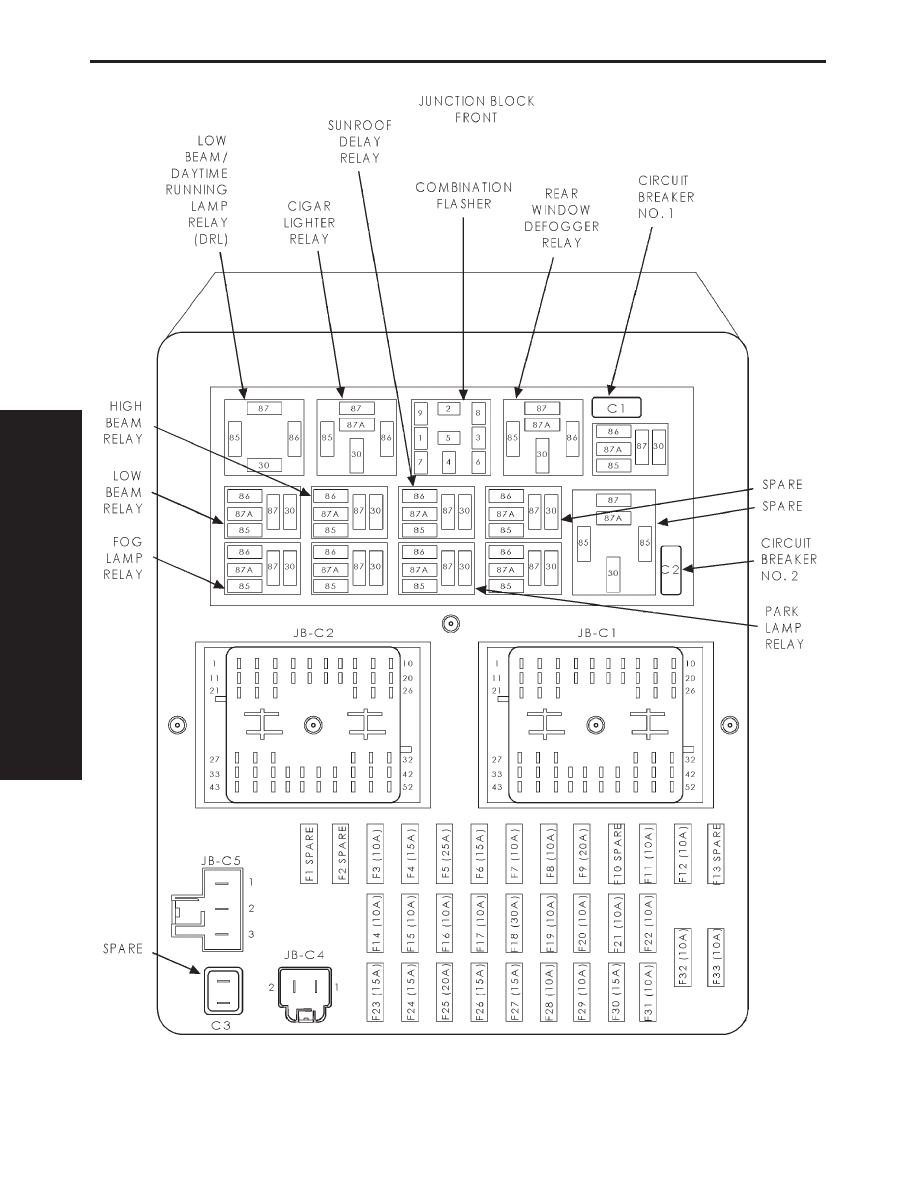

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

594

CONNECTOR PINOUTS
