DRIVER POWER SEAT RECLINER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P41 16GY/WT (EXCEPT PREMIUM
II/III)

DRIVER SEAT RECLINER DOWN DRIVER

A

P141 16GY/WT (PREMIUM II/III)

SEAT RECLINER DOWN DRIVER

B

P43 16GY/LB (EXCEPT PREMIUM
II/III)

DRIVER SEAT RECLINER UP DRIVER

B

P143 16GY/LB (PREMIUM II/III)

SEAT RECLINER UP DRIVER

DRIVER POWER SEAT RECLINER MOTOR SENSOR (PREMIUM II/III) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

B

P47 20LB

RECLINER POSITION SIGNAL

C

P28 20BR/RD

SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT SWITCH (MIDLINE/PREMIUM) - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

P43 16GY/LB (MIDLINE/PREMIUM I)

DRIVER SEAT RECLINER UP DRIVER

2

P43 20GY/LB (PREMIUM II/III)

RECLINER UP SWITCH SENSE

3

P17 16RD/YL (MIDLINE/PREMIUM I)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

3

P17 20RD/YL (PREMIUM II/III)

DRIVER SEAT HORIZONTAL REARWARD SWITCH SENSE

4

P41 16GY/WT (MIDLINE/PREMIUM I) DRIVER SEAT RECLINER DOWN DRIVER

4

P41 20GY/WT (PREMIUM II/III)

RECLINER DOWN SWITCH SENSE

5

F35 16RD (MIDLINE/PREMIUM I)

FUSED B(+)

5

P9 20RD/LB (PREMIUM II/III)

SEAT SWITCH B(+) SUPPLY

6

P15 16YL/LB (MIDLINE/PREMIUM I)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

6

P15 20YL/LB (PREMIUM II/III)

DRIVER SEAT HORIZONTAL FORWARD SWITCH SENSE

7

P19 16YL/LG (MIDLINE/PREMIUM I)

DRIVER SEAT FRONT UP DRIVER

7

P21 20RD/LG (RHD PREMIUM II/III)

DRIVER SEAT FRONT DOWN DRIVER

7

P19 20YL/LG (PREMIUM II/III)

SEAT FRONT UP SWITCH SENSE

8

P13 20RD/WT (RHD PREMIUM II/III)

DRIVER SEAT REAR DOWN DRIVER

8

P11 20YL/WT (PREMIUM II/III)

SEAT REAR UP SWITCH SENSE

8

P11 16YL/WT (MIDLINE/PREMIUM I)

DRIVER SEAT REAR UP DRIVER

9

P13 20RD/WT (PREMIUM II/III)

SEAT REAR DOWN SWITCH SENSE

9

P13 16RD/WT (MIDLINE/PREMIUM I) DRIVER SEAT REAR DOWN DRIVER

9

P11 20YL/WT (RHD PREMIUM II/III)

DRIVER SEAT REAR UP DRIVER

10

P21 16RD/LG (MIDLINE/PREMIUM I)

DRIVER SEAT FRONT DOWN DRIVER

10

P21 20RD/LG (PREMIUM II/III)

SEAT FRONT DOWN SWITCH SENSE

10

P19 20YL/LG (RHD PREMIUM II/III)

DRIVER SEAT FRONT UP DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

587

CONNECTOR PINOUTS

DRIVER REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q124 16DG/WT

WINDOW DRIVER (DOWN)

2

Q114 16GY/WT

WINDOW DRIVER (UP)

DRIVER REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 16GY

DRIVER REAR WINDOW DRIVER UP

2

Q114 16GY/WT

WINDOW DRIVER UP

3

E21 20OR/RD

DRIVER REAR DOOR SWITCH ILLUMINATION

4

Q24 16DG

DRIVER REAR WINDOW DRIVER DOWN

5

Q124 16DG/WT

WINDOW DRIVER DOWN

6

Z1 16BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

588

CONNECTOR PINOUTS

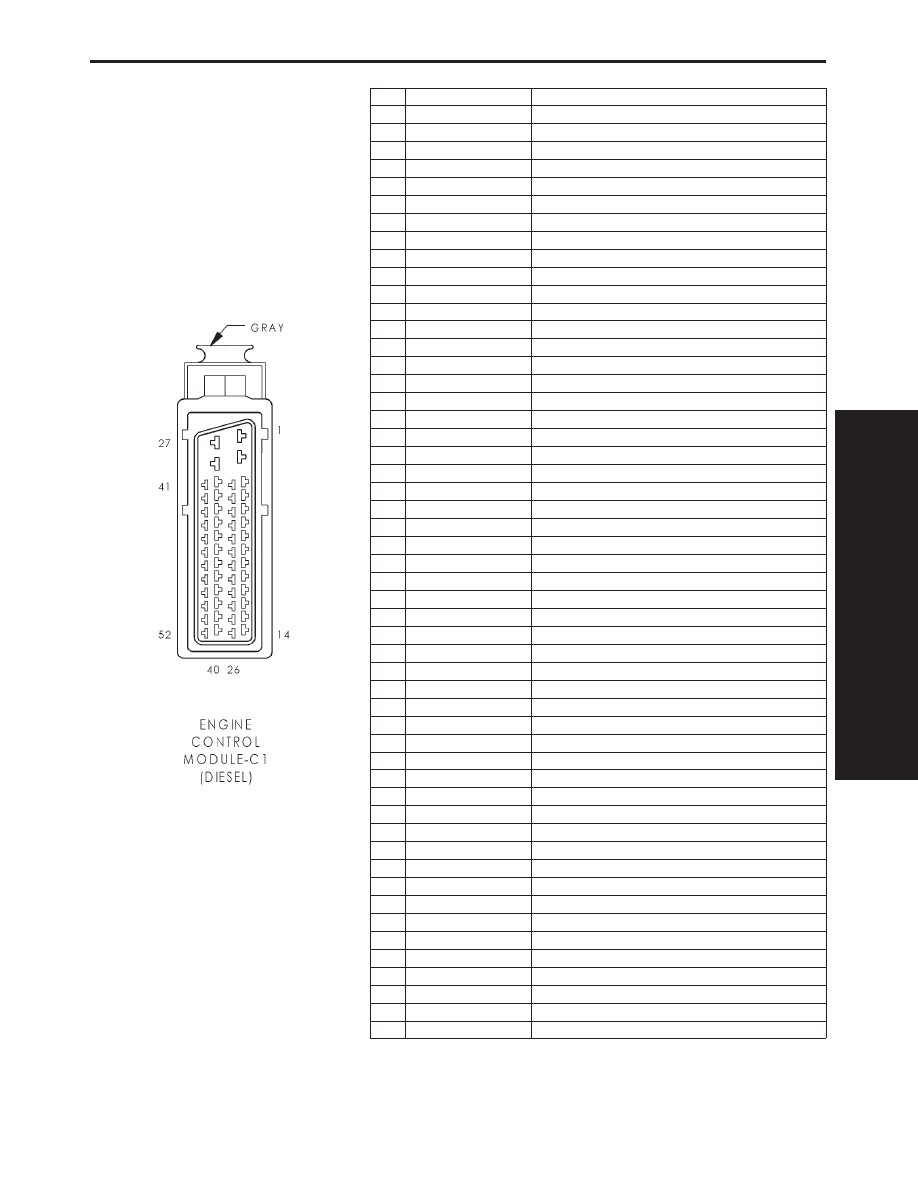

ENGINE CONTROL MODULE- C1 (DIESEL) - GRAY 52 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 14BK/TN

GROUND

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

-

-

5

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 16GY

ENGINE SPEED SENSOR SIGNAL

7

-

-

8

C90 18LG

A/C SWITCH SIGNAL

9

K29 18WT/PK

SECONDARY BRAKE SWITCH SENSE

10

C18 18DB

A/C PRESSURE SIGNAL

11

K440 18VT/WT

5V SUPPLY

12

K151 18WT/RD

LOW IDLE POSITION SWITCH SENSE

13

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

G8 18LB/BK

FUEL MONITOR SIGNAL

19

-

-

20

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

21

-

-

22

-

-

23

K255 18WT/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

24

K167 18BR

SENSOR GROUND (ECM)

25

-

-

26

-

-

27

Z12 14BK/TN

GROUND

28

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K35 18GY/YL

EGR SOLENOID CONTROL

30

-

-

31

-

-

32

K185 18OR/LB

GLOW PLUG LAMP CONTROL

33

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

G3 18BK/PK

CHECK ENGINE LAMP CONTROL

35

-

-

36

-

-

37

-

-

38

G55 18OR/BK

IMMOBILIZER SIGNAL

39

K70 18OR/WT

5V SUPPLY

40

K22 18OR/DB

BOOST PRESSURE SENSOR SIGNAL

41

-

-

42

K252 18LB/WT

GLOW PLUG RELAY NO. 2 CONTROL

43

K152 18WT

GLOW PLUG RELAY NO. 1 CONTROL

44

-

-

45

D21 18PK

SCI TRANSMIT

46

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

47

F99 18OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

-

-

49

-

-

50

-

-

51

G7 18WT/OR

VEHICLE SPEED SIGNAL

52

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

589

CONNECTOR PINOUTS

ENGINE CONTROL MODULE - C2 (DIESEL) - GRAY 28 WAY

CAV

CIRCUIT

FUNCTION

53

K156 18GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 18LG/YL

NEEDLE MOVEMENT SENSOR SIGNAL

56

K134 18LB/BK

REFERENCE COIL

57

K57 18LG/OR

CONTROL SLEEVE POSITION SENSOR SIGNAL

58

K135 18WT/BK

MEASURE COIL

59

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

60

-

-

61

K121 18BK/VT

FUEL TEMPERATURE SENSOR GROUND

62

K67 18BR/BK

NEEDLE MOVEMENT SENSOR GROUND

63

-

-

64

-

-

65

-

-

66

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

67

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

Z3 18BK/OR

GROUND

70

-

-

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

-

-

77

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

78

-

-

79

K238 18VT

FUEL TIMING SOLENOID CONTROL

80

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

ENGINE COOLANT TEMPERATURE SENSOR - ECM (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K121 18BK/VT

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

590

CONNECTOR PINOUTS
