lar retaining bosses of the mount that secures the
receptacle base to the instrument panel center lower
bezel (Fig. 16).

(5) Insert a pair of external snap ring pliers into

the cigar lighter or power outlet receptacle base and
engage the tips of the pliers with the retaining
bosses of the mount.

(6) Squeeze the pliers to disengage the mount

retaining bosses from the receptacle base and, using
a gentle rocking motion, pull the pliers and the
receptacle base out of the mount.

(7) Remove the cigar lighter or power outlet mount

from the instrument panel center lower bezel.

INSTALLATION

(1) Install the cigar lighter or power outlet mount

into the instrument panel center lower bezel.

(2) Align the splines on the outside of the cigar

lighter or power outlet receptacle base connector
receptacle with the grooves on the inside of the
mount.

(3) Press firmly on the cigar lighter or power out-

let receptacle base until the retaining bosses of the
mount are fully engaged in their receptacles.

(4) Install the cigar lighter knob and element or

the protective cap into the cigar lighter receptacle
base, or close the power outlet door in the instrument
panel center lower bezel.

(5) Install the center lower bezel onto the instru-

ment panel. Refer to Instrument Panel Center
Lower Bezel in the Removal and Installation sec-
tion of this group for the procedures.

(6) Reconnect the battery negative cable.

CIGAR LIGHTER RELAY

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the steering column opening cover

from the instrument panel. Refer to Steering Col-
umn Opening Cover in the Removal and Installa-
tion section of Group 8E - Instrument Panel Systems
for the procedures.

(3) The cigar lighter relay is located on the left

side of the combination flasher in the junction block
(Fig. 17).

(4) Remove the cigar lighter relay from the junc-

tion block.

INSTALLATION

(1) Position the cigar lighter relay in the proper

receptacle in the junction block.

(2) Align the cigar lighter relay terminals with the

terminal cavities in the junction block receptacle.

(3) Push in firmly on the cigar lighter relay until

the terminals are fully seated in the terminal cavities
in the junction block receptacle.

(4) Install the steering column opening cover onto

the instrument panel. Refer to Steering Column
Opening Cover in the Removal and Installation sec-
tion of Group 8E - Instrument Panel Systems for the
procedures.

(5) Reconnect the battery negative cable.

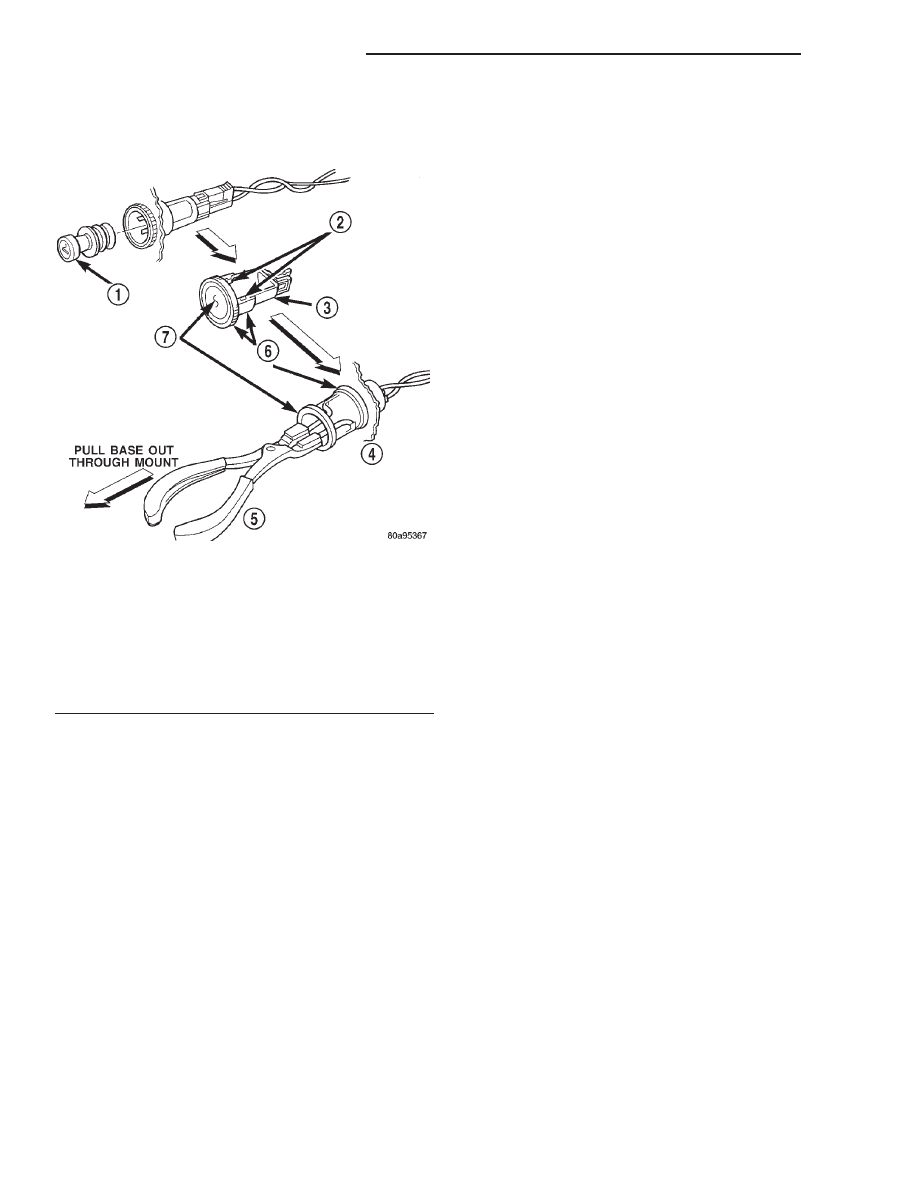

Fig. 16 Cigar Lighter and Power Outlet Remove/

Install - Typical

1 – KNOB AND ELEMENT
2 – RETAINING BOSSES-ENGAGE PLIERS HERE
3 – BASE
4 – PARTIALLY REMOVED
5 – EXTERNAL SNAP-RING PLIERS
6 – MOUNT
7 – BASE

8E - 22

INSTRUMENT PANEL SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

INSTRUMENT PANEL POWER OUTLET DOOR

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the center lower bezel from the instru-

ment panel. Refer to Instrument Panel Center
Lower Bezel in the Removal and Installation sec-
tion of this group for the procedures.

(3) With the power outlet door in the open posi-

tion, carefully spread the power outlet door hinge
arms far enough to disengage the pivot pins from the
pivots on the back side of the center lower bezel (Fig.
18).

NOTE: The power outlet door is more easily ser-
viced while in the open position. The illustration
shows the door in the closed position for additional
visibility of the assist spring orientation and anchor
point details.

(4) Disengage the stepped ends of the assist spring

from the anchor holes in the inboard power outlet
door hinge arm and in the side of the ash receiver
housing.

(5) Remove the power outlet door from the instru-

ment panel center lower bezel.

INSTALLATION

(1) Position the power outlet door to the instru-

ment panel center lower bezel.

(2) Engage the stepped ends of the assist spring

with the anchor holes in the inboard power outlet
door hinge arm and in the side of the ash receiver
housing.

(3) With the power outlet door in the open posi-

tion, carefully spread the power outlet door hinge
arms far enough to engage the pivot pins with the
pivots on the back side of the lower center bezel.

(4) Install the center lower bezel into the instru-

ment panel. Refer to Instrument Panel Center
Lower Bezel in the Removal and Installation sec-
tion of this group for the procedures.

(5) Reconnect the battery negative cable.

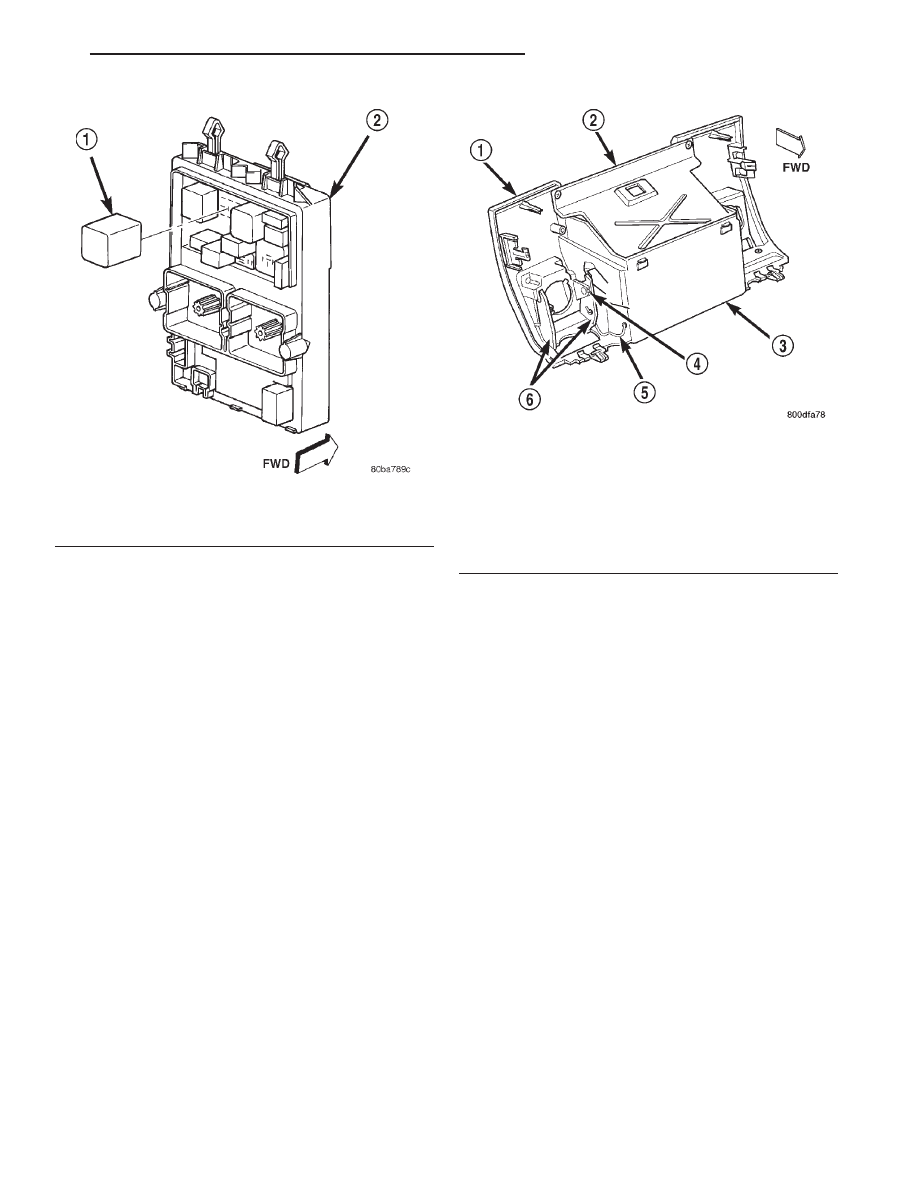

Fig. 17 Junction Block

1 – COMBINATION FLASHER
2 – JUNCTION BLOCK

Fig. 18 Instrument Panel Power Outlet Door

Remove/Install

1 – CENTER LOWER BEZEL
2 – ASH RECEIVER FLAME SHIELD
3 – ASH RECEIVER HOUSING
4 – PIVOT PINS
5 – ASSIST SPRING
6 – POWER OUTLET DOOR HINGE ARMS

WJ

INSTRUMENT PANEL SYSTEMS

8E - 23

REMOVAL AND INSTALLATION (Continued)

INSTRUMENT PANEL TO CENTER FLOOR
TUNNEL BRACKET

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the front bin from the floor console.

Refer to Floor Console in the Removal and Instal-
lation section of Group 23 - Body for the procedures.

(3) Reach through the front bin opening of the

floor console to access and disengage the instrument
panel wire harness retainer from the mounting hole
on the driver side of the instrument panel to center
floor tunnel bracket.

(4) Remove the two screws that secure the instru-

ment panel to center floor tunnel bracket to the
instrument panel (Fig. 19).

(5) Remove the two nuts that secure the instru-

ment panel to center floor tunnel bracket to the
studs on the floor panel transmission tunnel.

(6) Remove the center floor tunnel bracket from

the instrument panel and the floor panel transmis-
sion tunnel studs.

INSTALLATION

(1) Position the instrument panel to center floor

tunnel bracket over the floor panel transmission tun-
nel studs and slide it up against the instrument
panel.

(2) Install and tighten the two nuts that secure

the instrument panel to center floor tunnel bracket
to the studs on the floor panel transmission tunnel.
Tighten the nuts to 11.3 N·m (100 in. lbs.).

(3) Install and tighten the two screws that secure

the instrument panel to center floor tunnel bracket
to the instrument panel. Tighten the screws to 11.3
N·m (100 in. lbs.).

(4) Reach through the front bin opening of the

floor console to access and engage the instrument
panel wire harness retainer with the mounting hole
on the driver side of the instrument panel to center
floor tunnel bracket.

(5) Install the front bin into the floor console.

Refer to Floor Console in the Removal and Instal-
lation section of Group 23 - Body for the procedures.

(6) Reconnect the battery negative cable.

GLOVE BOX

The glove box on this model can be rolled down

beyond the stop bumpers in order to access many
components for service, without complete glove box
removal. Refer to Roll Down for this procedure. The
glove box can also be removed from the instrument
panel completely. Refer to Removal for this proce-
dure.

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

ROLL DOWN

(1) Disconnect and isolate the battery negative

cable.

(2) Open the glove box until the integral stops on

the back edge of the glove box bin are resting against
the rubber stop bumpers in the upper glove box open-
ing reinforcement.

Fig. 19 Instrument Panel to Center Floor Tunnel

Bracket Remove/Install

1 – SCREW (2)
2 – NUT (2)
3 – STUDS
4 – CENTER FLOOR TUNNEL BRACKET

8E - 24

INSTRUMENT PANEL SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

(3) Reach into the glove box and with the middle

finger of each hand, deflect the rubber flap of the two
glove box stop bumpers on the upper glove box open-
ing reinforcement toward the front of the vehicle.

(4) With the glove box stop bumpers deflected, roll

the glove box door downward until the integral stops
on the back edge of the glove box bin pass through
the rubber stop bumper openings in the upper glove
box opening reinforcement (Fig. 20)

(5) The rubber stop bumpers will be deflected

automatically by the integral stops on the back of the
glove box when the glove box is rolled back up into
the instrument panel.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Roll the glove box down from the instrument

panel. Refer to Glove Box - Roll Down in the
Removal and Installation section of this group for the
procedures.

NOTE: Be certain to use care not to damage or
remove the glove box hinge bumpers on the lower
instrument panel glove box opening reinforcement
when removing the glove box from the instrument
panel.

(3) Firmly grip both ends of the glove box door,

then twist and pull the door as necessary to disen-
gage the inboard hinge hook from the inboard hinge
pin on the instrument panel and reorient the hook to
the underside of the hinge pin (Fig. 21).

(4) Raise the glove box door until it is perpendicu-

lar to the instrument panel.

(5) Twist the door slightly in the counterclockwise

direction and use a jiggling action to disengage the
remaining two hinge hooks from their respective
hinge pins on the instrument panel.

(6) Remove the glove box from the instrument

panel.

INSTALLATION

NOTE: Be certain to use care not to damage or
remove the glove box hinge bumpers on the lower
instrument panel glove box opening reinforcement
when installing the glove box onto the instrument
panel.

(1) Position the glove box to the instrument panel

with the outboard hinge hook oriented over the out-
board hinge pin and the center hinge hook oriented
under the center hinge pin.

(2) Raise the glove box door until it is perpendicu-

lar to the instrument panel.

(3) Firmly grip both ends of the glove box door and

twist the door slightly in the clockwise direction to
engage the inboard glove box hinge hook over the
inboard hinge pin on the instrument panel.

(4) Roll the glove box back up into the instrument

panel. Refer to Glove Box - Roll Down in the
Removal and Installation section of this group for the
procedures.

(5) Reconnect the battery negative cable.

Fig. 20 Glove Box Roll Down

1 – GLOVE BOX DOOR

Fig. 21 Glove Box Remove/Install

1 – GLOVE BOX HINGE HOOKS AND HINGE PINS (3)

WJ

INSTRUMENT PANEL SYSTEMS

8E - 25

REMOVAL AND INSTALLATION (Continued)
