(6) Remove the caliper slide pin bushing caps and

remove the slide pins (Fig. 40).

(7) Remove caliper from the anchor.
(8) Secure caliper to nearby suspension part with

wire. Do not allow brake hose to support caliper
weight.

(9) Remove the inboard brake shoe from the cali-

per (Fig. 41).

(10) Remove outboard brake shoe (Fig. 42) from

the caliper anchor.

INSTALLATION

(1) Install the inboard brake shoe onto the caliper

(Fig. 41).

(2) Install the outboard brake shoe onto the caliper

anchor (Fig. 42).

(3) Lubricate the slide pins and slide pin bushings

with Dow Corning

t grease G807 or the grease pro-

vided with the brake shoes.

(4) Install caliper on the anchor.
(5) Install the caliper slide pin and tighten to

29-41 N·m (21-30 ft. lbs.).

(6) Install the caliper slide pin bushing caps.
(7) Install the caliper support spring in the top

end of the caliper and under the anchor. Then install
other end into the lower caliper hole. Hold the spring
into the caliper hole with your thumb while prying
the end of the spring out and down under the anchor
with a screw drive.

(8) Install wheel and tire assembly.

(9) Remove support and lower vehicle.

Fig. 40 Caliper Slide Pins

1 – CALIPER
2 – SLIDE PINS

Fig. 41 Inboard Brake Shoe

1 – CALIPER
2 – INBOARD SHOE

Fig. 42 Outboard Brake Shoe

1 – OUTBOARD BRAKE SHOE
2 – CALIPER ANCHOR
3 – ROTOR

5 - 24

BRAKES

WJ

REMOVAL AND INSTALLATION (Continued)

(10) Pump brake pedal until caliper piston and

brake shoes are seated and a firm brake pedal is
obtained.

(11) Fill brake fluid level if necessary.

REAR DISC BRAKE ROTOR

REMOVAL

(1) Raise and support the vehicle.
(2) Remove wheel and tire assembly.
(3) Remove the caliper anchor bolts (Fig. 43).

(4) Remove caliper and anchor as an assembly.
(5) Secure caliper anchor assembly to nearby sus-

pension part with wire. Do not allow brake hose
to support caliper weight.

(6) Remove retainers securing rotor to axle studs.
(7) Remove rotor off axle studs.

INSTALLATION

(1) Install rotor on axle studs.
(2) Install the caliper anchor assembly.
(3) Install anchor bolts and tighten to 90-115 N·m

(66-85 ft. lbs.).

(4) Install wheel and tire assembly.
(5) Remove support and lower the vehicle.
(6) Pump brake pedal until caliper pistons and

brake shoes are seated.

PARKING BRAKE LEVER

REMOVAL

(1) Remove center console, refer to Group 23 Body.
(2) Lift up rear seat and carpet covering the park-

ing brake cables.

(3) Place a screw driver through the front cable

eyelet (Fig. 44) and pry back on the front cable.

(4) Have an assistant pry down the lock out spring

through the hole in the side of the park brake lever
(Fig. 45) with a small screw driver. Then slowly
release the front cable.

NOTE: Their should be slack in the cable if the lock
out spring is engaged.

Fig. 43 Caliper Anchor Bolts

1 – ROTOR
2 – ANCHOR
3 – ANCHOR BOLTS

Fig. 44 Front Cable Eyelet

1 – REAR CABLES
2 – FRONT CABLE EYELET
3 – FRONT CABLE
4 – EQUALIZER

Fig. 45 Lock Out Spring

1 – LOCK OUT SPRING

WJ

BRAKES

5 - 25

REMOVAL AND INSTALLATION (Continued)

(5) Disconnect parking brake switch wiring con-

nector.

(6) Disengage front cable end from parking brake

lever.

(7) Compress the cable retainer with a 13 mm

wrench (Fig. 46) and remove the cable from the park-
ing brake lever bracket.

(8) Remove the park brake lever mounting nuts

and console bracket. (Fig. 47).

(9) Lift the lever assembly off the mounting studs

and pull the front cable out of the lever bracket.

INSTALLATION

(1) Install the lever assembly on the mounting

studs while feeding the front cable into the lever
bracket.

(2) Install the console bracket (Fig. 47) and mount-

ing nuts.

(3) Engage the front cable end to the lever.
(4) Connect parking brake switch wire connector.
(5) Pull on the lever to release the lock out spring.
(6) Install center console, refer to Group 23 Body.
(7) Fold down the rear carpet cover and rear seat.

FRONT PARKING BRAKE CABLE

REMOVAL

(1) Remove center console, refer to Group 23 Body.
(2) Lift up rear seat and carpet covering the park-

ing brake cables.

(3) Place a screw driver through the front cable

eyelet (Fig. 48) and pry back on the front cable.

(4) Have an assistant pry down the lock out spring

through the hole in the side of the park brake lever
(Fig. 49) with a small screw driver. Then slowly
release the front cable.

NOTE: Their should be slack in the cable if the lock
out spring is engaged.

Fig. 46 Parking Brake Lever Bracket

1 – FRONT CABLE
2 – WRENCH

Fig. 47 Parking Brake Lever Mounting

1 – MOUNTING NUT
2 – PARK BRAKE LEVER

Fig. 48 Front Cable Eyelet

1 – REAR CABLES
2 – FRONT CABLE EYELET
3 – FRONT CABLE
4 – EQUALIZER

5 - 26

BRAKES

WJ

REMOVAL AND INSTALLATION (Continued)

(5) Disengage front cable end from the equalizer

(Fig. 50).

(6) Disengage front cable end from the parking

brake lever.

(7) Remove the front carpet, refer to Group 23

Body.

(8) Remove front cable retainer nuts (Fig. 51) from

the floor pan.

(9) Compress the cable retainers with a 13 mm

wrench (Fig. 52). Remove the cable from parking
brake lever bracket and equalizer bracket.

INSTALLATION

(1) Install cable into the parking brake lever

bracket and equalizer bracket.

(2) Install front cable to the floor pan and install

retainer nuts.

(3) Engage front cable ends to the parking brake

lever and equalizer.

(4) Install the front carpet, refer to Group 23 Body.
(5) Pull on the lever to release the lock out spring.
(6) Install center console, refer to Group 23 Body.
(7) Fold down the rear carpet cover and rear seat.

REAR PARKING BRAKE CABLES

REMOVAL

(1) Remove center console, refer to Group 23 Body.
(2) Lift up rear seat and carpet covering the park-

ing brake cables.

(3) Place a screw driver through the front cable

eyelet (Fig. 53) and pry back on the front cable.

Fig. 49 Lock Out Spring

1 – LOCK OUT SPRING

Fig. 50 Cable Equalizer

1 – EQUALIZER
2 – FRONT CABLE

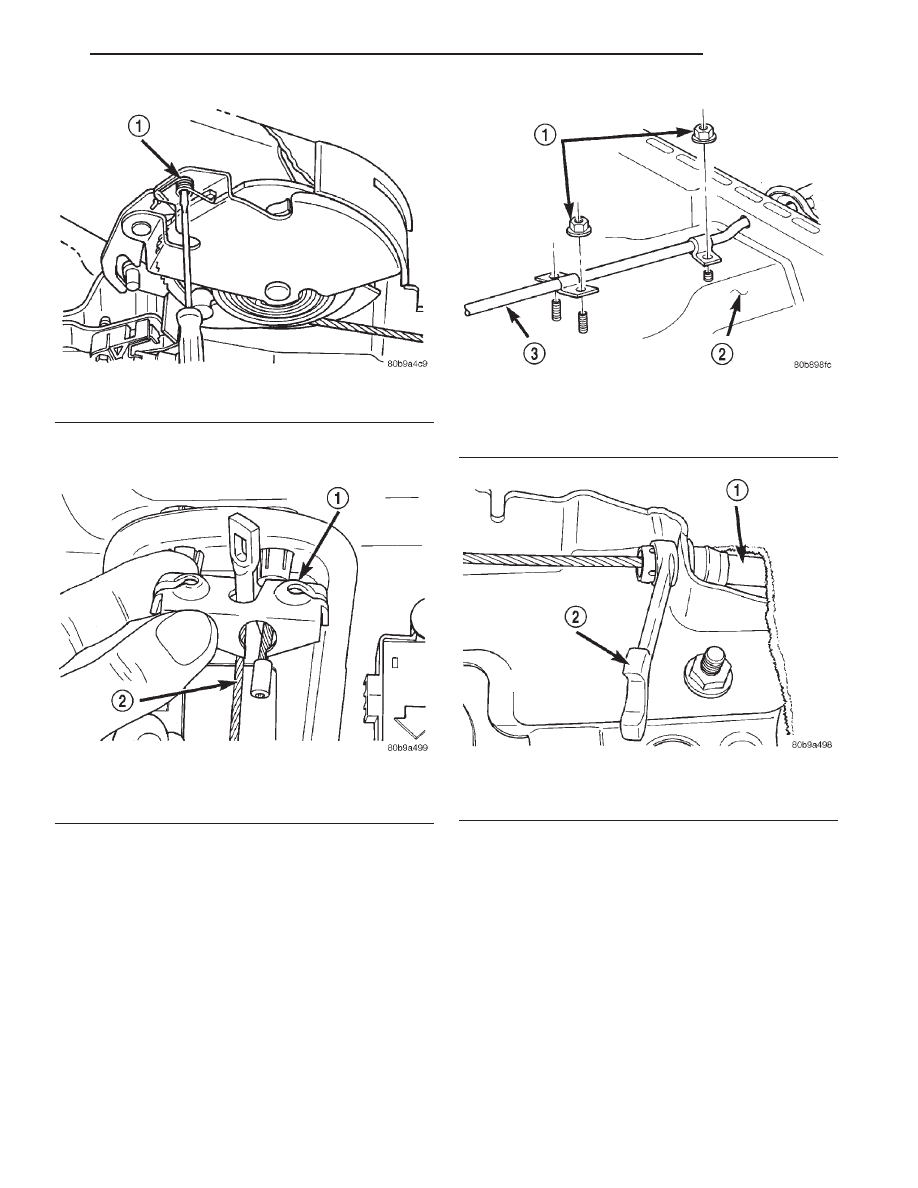

Fig. 51 Front Parking Brake Cable

1 – RETAINER NUT
2 – FLOOR PAN
3 – FRONT CABLE

Fig. 52 Brake Lever Bracket

1 – FRONT CABLE
2 – WRENCH

WJ

BRAKES

5 - 27

REMOVAL AND INSTALLATION (Continued)
