(6) Loosen the differential bearing cap bolts.
(7) Position Spreader W–129–B, utilizing some

items from Adapter Kit 6987, with the tool dowel
pins seated in the locating holes (Fig. 27). Install the
holddown clamps and tighten the tool turnbuckle fin-
ger–tight.

(8) Install a Guide Pin C-3288-B at the left side of

the differential housing. Attach Dial Indicator C-3339
to guide pin. Load the lever adapter against the
opposite side of the housing (Fig. 28) and zero the
indicator.

CAUTION: Do not spread over 0.50 mm (0.020 in). If
the housing is over-spread, it could be distorted or
damaged.

(9) Spread the housing enough to remove the dif-

ferential case from the housing. Measure the dis-
tance with the dial indicator (Fig. 29).

(10) Remove the dial indicator.
(11) While holding the differential case in position,

remove the differential bearing cap bolts and caps.

(12) Remove the differential from the housing.

Ensure that the differential bearing cups remain in
position on the differential bearings (Fig. 30).

(13) Mark or tag the differential bearing cups to

indicate which side of the differential they were
removed from.

(14) Retrieve the differential case preload shims

from the axle housing.

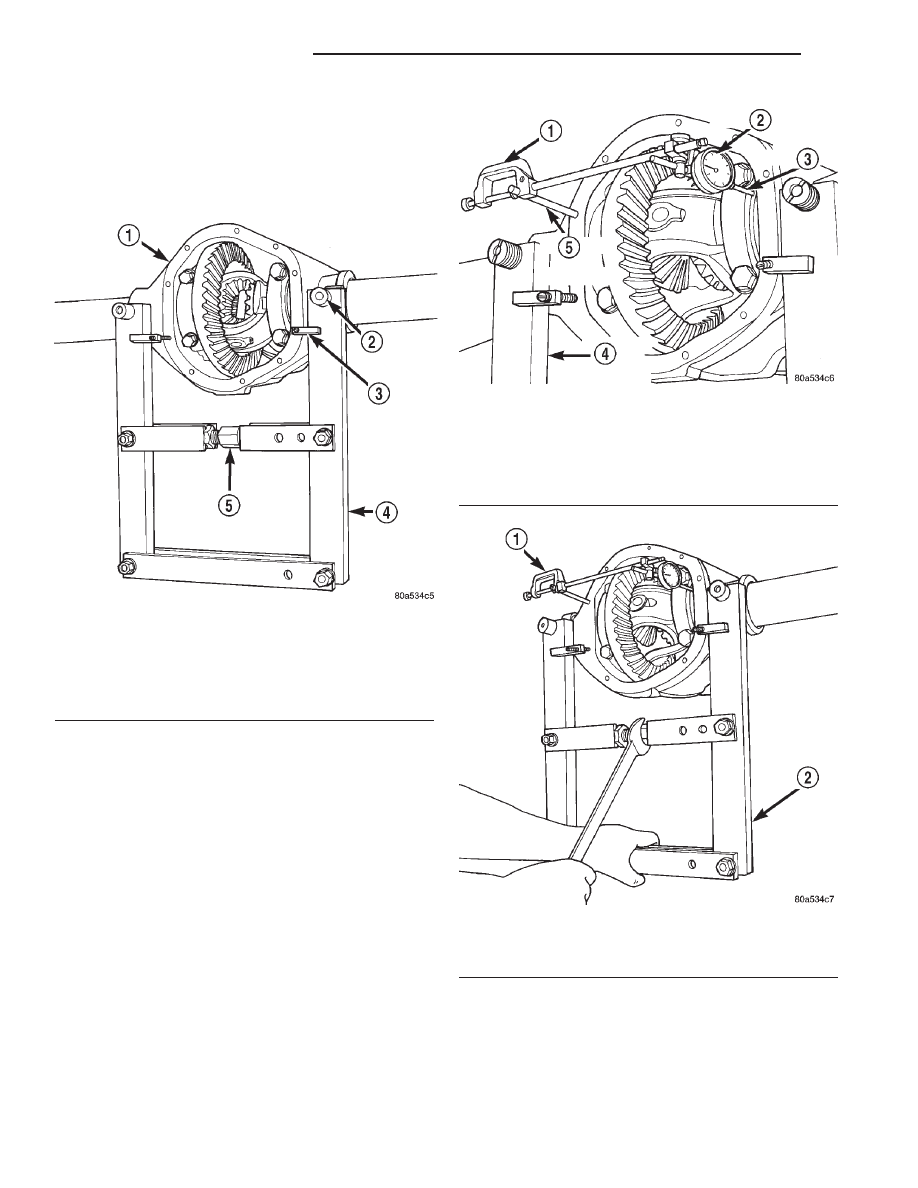

Fig. 27 Install Axle Housing Spreader

1 – AXLE HOUSING
2 – DOWEL
3 – SAFETY HOLD DOWN
4 – SPECIAL TOOL W-129–B
5 – TURNBUCKLE

Fig. 28 Install Dial Indicator

1 – SPECIAL TOOL C-3339
2 – DIAL INDICATOR
3 – LEVER ADAPTER
4 – SPECIAL TOOL W-129–B
5 – SPECIAL TOOL C-3288–B

Fig. 29 Spread Axle Housing

1 – SPECIAL TOOL C-3339
2 – SPECIAL TOOL W-129–B

3 - 30

TUBE AND 186 FBI AXLE

WJ

REMOVAL AND INSTALLATION (Continued)

(15) Remove spreader from housing. Mark or tag

the differential bearing preload shims to indicate
which side of the differential they were removed
from.

INSTALLATION

If replacement differential bearings or differential

case are being installed, differential side bearing
shim requirements may change. Refer to the Differ-
ential Bearing Preload and Gear Backlash proce-
dures in this section to determine the proper shim
selection.

(1) Position

Spreader

W-129-B,

utilizing

some

items from Adapter Kit 6987, with the tool dowel
pins seated in the locating holes (Fig. 31). Install the
holddown clamps and tighten the tool turnbuckle fin-
ger–tight.

(2) Install a Guide Pin C-3288-B at the left side of

the differential housing. Attach Dial Indicator C-3339
to guide pin. Load the lever adapter against the
opposite side of the housing (Fig. 28) and zero the
indicator.

CAUTION: Do not spread over 0.50 mm (0.020 in). If
the housing is over-spread, it could be distorted or
damaged.

(3) Spread the housing enough to install the case

in the housing. Measure the distance with the dial
indicator (Fig. 29).

(4) Remove the dial indicator.
(5) Install differential case in the housing. Ensure

that the differential bearing cups remain in position
on the differential bearings and that the preload
shims remain between the face of the bearing cup

and housing. Also verify that the pick-up opening of
the Vari-lok

y plenum is at the bottom of the hous-

ing. Tap the differential case to ensure the bearings
cups and shims are fully seated in the housing.

(6) Install the bearing caps at their original loca-

tions (Fig. 32).

(7) Loosely install differential bearing cap bolts.

Fig. 30 Differential Case Removal

1 – AXLE HOUSING
2 – DIFFERENTIAL CASE
3 – BEARING CUPS

Fig. 31 Install Axle Housing Spreader

1 – AXLE HOUSING
2 – DOWEL
3 – SAFETY HOLD DOWN
4 – SPECIAL TOOL W-129–B
5 – TURNBUCKLE

Fig. 32 Differential Bearing Cap Reference Letters

1 – INSTALLATION REFERENCE LETTERS
2 – INSTALLATION REFERENCE LETTERS

WJ

TUBE AND 186 FBI AXLE

3 - 31

REMOVAL AND INSTALLATION (Continued)

(8) Remove axle housing spreader.
(9) Tighten the bearing cap bolts to 61 N·m (45 ft.

lbs.) torque.

(10) Install the hub bearings and axle shafts.

DIFFERENTIAL SIDE BEARINGS

REMOVAL

(1) Remove differential case from axle housing.
(2) Remove the bearings from the differential case

with Puller/Press C-293-PA, Adapter Blocks 8352,
and Plug SP-3289 (Fig. 33).

INSTALLATION

If replacement differential side bearings or differ-

ential case are being installed, differential side bear-
ing shim requirements may change. Refer to the
Differential Bearing Preload and Gear Backlash pro-
cedures in this section to determine the proper shim
selection.

CAUTION: Be sure that the Vari-lok

Y

plenum is

fully seated against the differential case prior to
installing the ring gear side differential bearing.

(1) Using Installer C-3716-A and Handle C-4171,

install differential side bearings (Fig. 34).

(2) Install differential in axle housing.

VARI-LOK

Y PLENUM

REMOVAL

(1) Remove differential case from axle housing.
(2) Remove the bearing from the ring gear side of

the differential case with Puller/Press C-293-PA,
Adapter Blocks 8352, and Plug SP-3289 (Fig. 35).

(3) Remove the Vari-lok

y plenum from the differ-

ential case hub.

WARNING: Do not touch the Vari-lok

Y

tuning reed

valve located under the Vari-lok

Y

plenum on the

differential case. The metal is very sensitive and the
unit will not operate properly if the reed valve is
disturbed.

INSTALLATION

If a replacement differential side bearing is being

installed, differential side bearing shim requirements
may change. Refer to the Differential Bearing Pre-
load and Gear Backlash procedures in this section to
determine the proper shim selection.

(1) Install a new Vari-lok

y plenum onto the differ-

ential case hub. The plenum is to be installed with

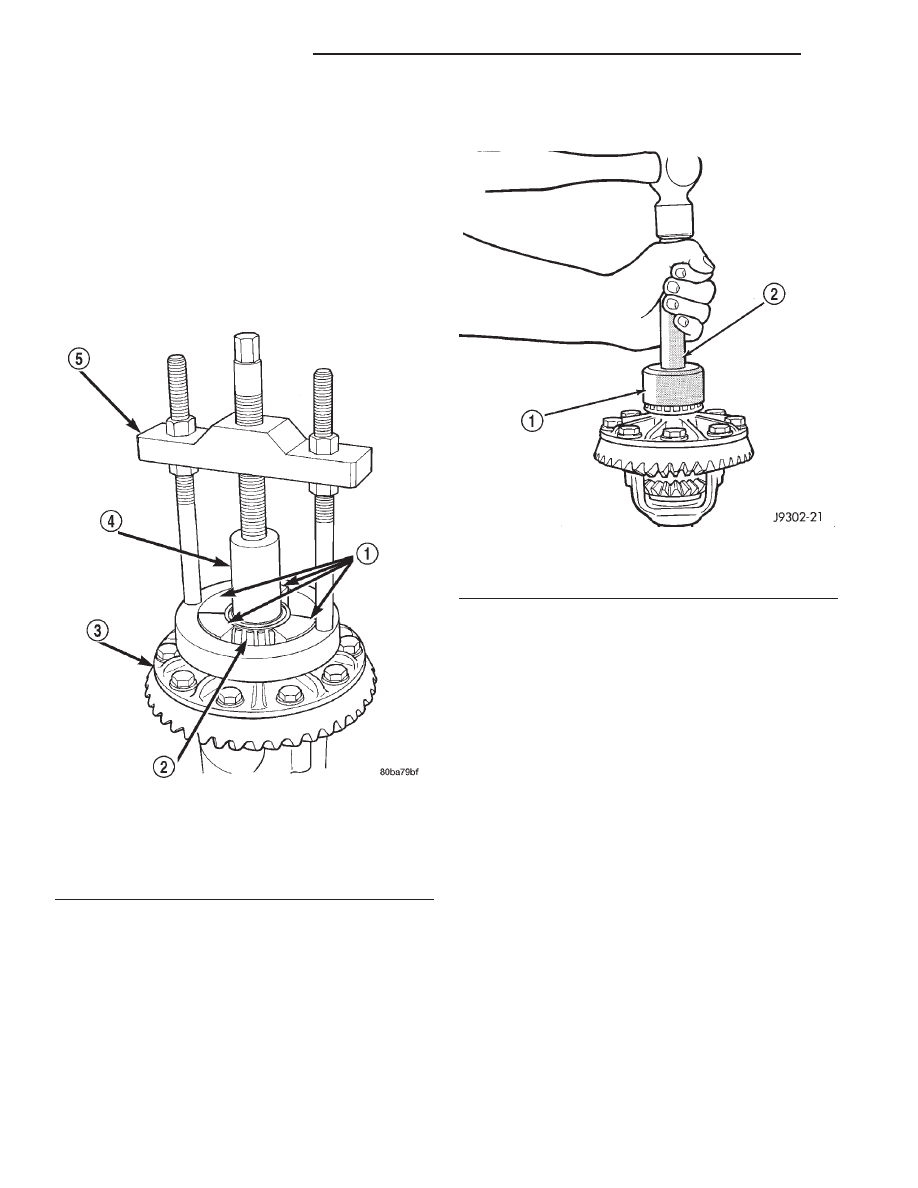

Fig. 33 Differential Bearing Removal

1 – SPECIAL TOOL 8352
2 – BEARING
3 – DIFFERENTIAL
4 – SPECIAL TOOL SP-3289
5 – SPECIAL TOOL C-293–PA

Fig. 34 Differential Side Bearing Installation

1 – SPECIAL TOOL C-3716–A
2 – SPECIAL TOOL C-4171

3 - 32

TUBE AND 186 FBI AXLE

WJ

REMOVAL AND INSTALLATION (Continued)

the rubber seal toward the differential case and the
raised metal tabs away from the differential case.

CAUTION: Be sure that the Vari-lok

Y

plenum is

fully seated against the differential case prior to
installing the ring gear side differential bearing.

(2) Using Installer C-3716-A and Handle C-4171,

install differential side bearing (Fig. 36).

(3) Install differential in axle housing.

AXLE SHAFT OIL SEAL

REMOVAL

(1) Raise and support vehicle.
(2) Remove differential assembly.
(3) Remove the inner axle shaft seals with a pry

bay.

INSTALLATION

(1) Remove any sealer remaining from original

seals.

(2) Remove sealer from axle tube to housing junc-

tion, if necessary.

(3) Install oil seals with Discs 8110 and Turn-

buckle 6797 (Fig. 37). Tighten tool until disc bottoms
in housing.

(4) Install differential assembly.

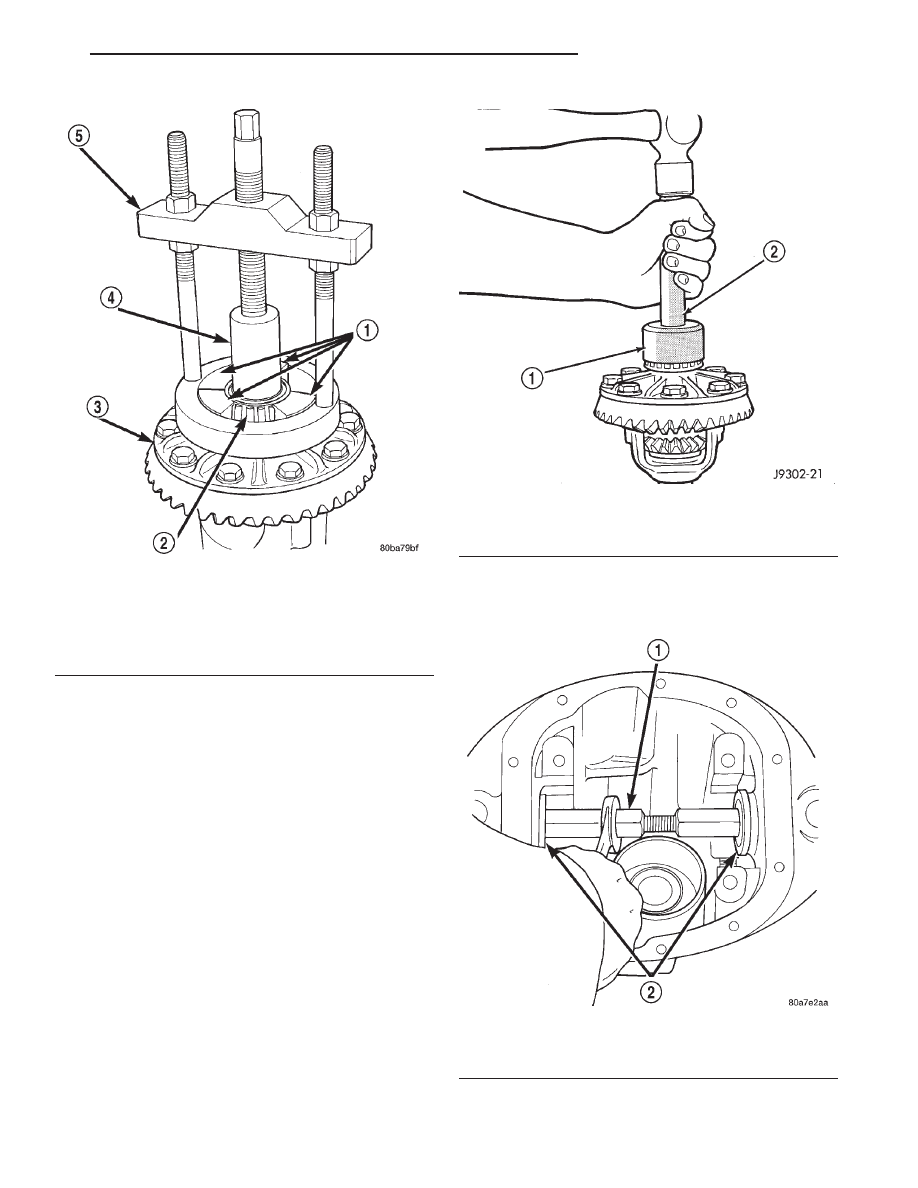

Fig. 35 Differential Bearing Removal

1 – SPECIAL TOOL 8352
2 – BEARING
3 – DIFFERENTIAL
4 – SPECIAL TOOL SP-3289
5 – SPECIAL TOOL C-293–PA

Fig. 36 Differential Side Bearing Installation

1 – SPECIAL TOOL C-3716–A
2 – SPECIAL TOOL C-4171

Fig. 37 Axle Seal Installation

1 – TURNBUCKLE 6797
2 – DISCS 8110

WJ

TUBE AND 186 FBI AXLE

3 - 33

REMOVAL AND INSTALLATION (Continued)
