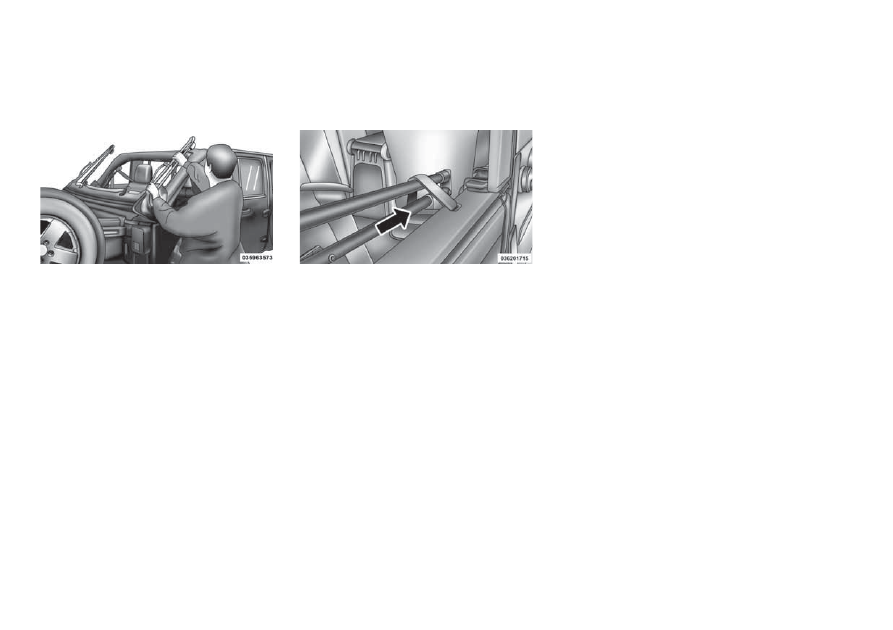

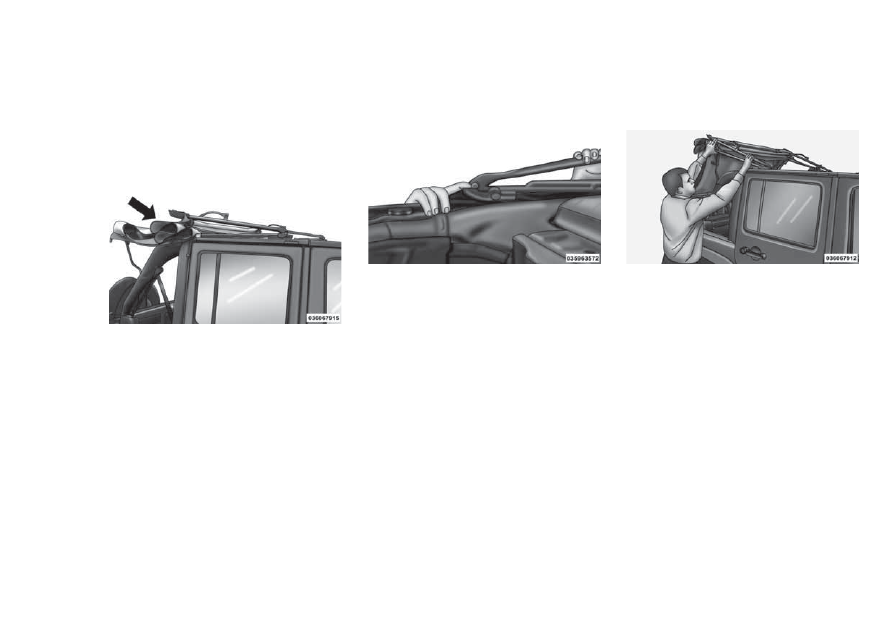

16. Сложите мягкий верх так, чтобы мате-

риал образовывал букву «W», как пока-
зано на рисунке. Заберитесь в машину и
сложите материал верха в две складки.

17. Освободите боковые дуги, надавив на

защелку над передней частью задней
двери. Чтобы отсоединить верх, дви-
гайте его назад. Повторите этот шаг на
другой стороне.

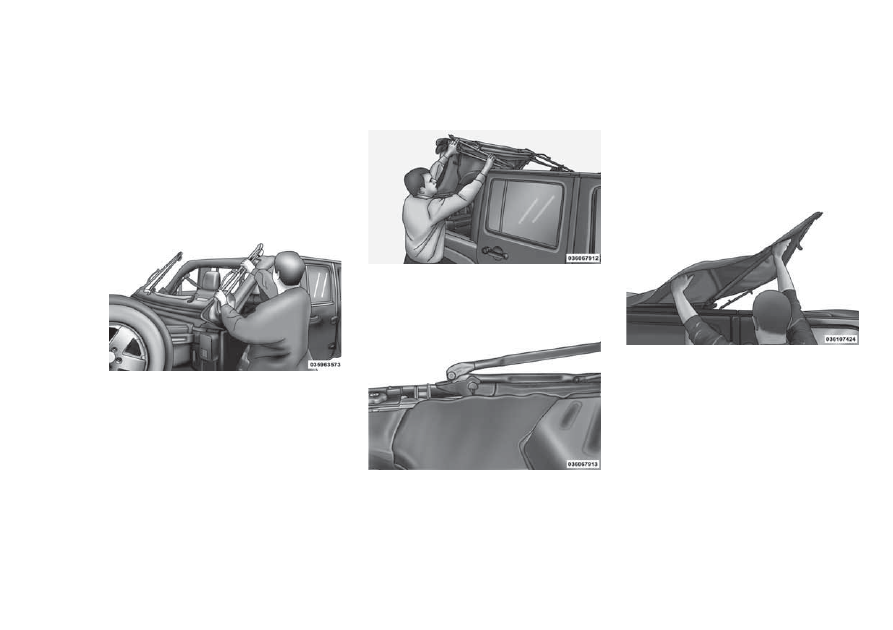

18. Прежде чем опустить верх, откройте

дверь багажника, чтобы предотвратить
возможные повреждения заднего цент-
рального верхнего стоп-сигнала. Возь-
митесь за сложенные боковые дуги и
протяните верх вдоль направляющей
дверной рамы к задней дверной раме.

19. Аккуратно сдвиньте боковые дуги с на-

правляющей дверной рамы, затем опус-
тите и сложите верх в автомобиль.

ПРИМЕЧАНИЕ:
Эта операция будет проще, если выпол-
нять ее вдвоем.

180

20. Засуньте ткань и ограничители двери

между дугами как можно глубже внутрь.
Таким образом, части мягкого верха не
будут биться об кузов автомобиля.

21. Когда верх полностью сложен, исполь-

зуйте тросы Velcro для фиксации верха
на автомобиле. Обмотав трос вокруг бо-
ковых дуг, проденьте его через разъем
на кузове.

22. Закройте передние верхние зажимы.

23. При желании можно снять дверные

рамы. Дополнительную информацию см.
в пункте «Дверная рама» данного раз-
дела.

Поднятие мягкого верха

ПРИМЕЧАНИЕ:
Будьте предельно осторожны при подня-
тии мягкого верха, чтобы не поцарапать
двери. Возможно, поднимать верх будет
удобнее, если открыть задние двери.

1. Если дверные рамы сняты, установите их.

Дополнительную информацию см. в пун-
кте «Дверная рама» данного раздела.

2. Отсоедините ремни, которыми был за-

фиксирован верх в сложенном состоянии,
и поместите их в исходное положение.

3. Откройте дверь багажника.

181

4. Возьмитесь за сложенные боковые дуги и

поднимите их вверх над задними двер-
ными рамами.

ПРИМЕЧАНИЕ:
Эта операция будет проще, если выпол-
нять ее вдвоем.

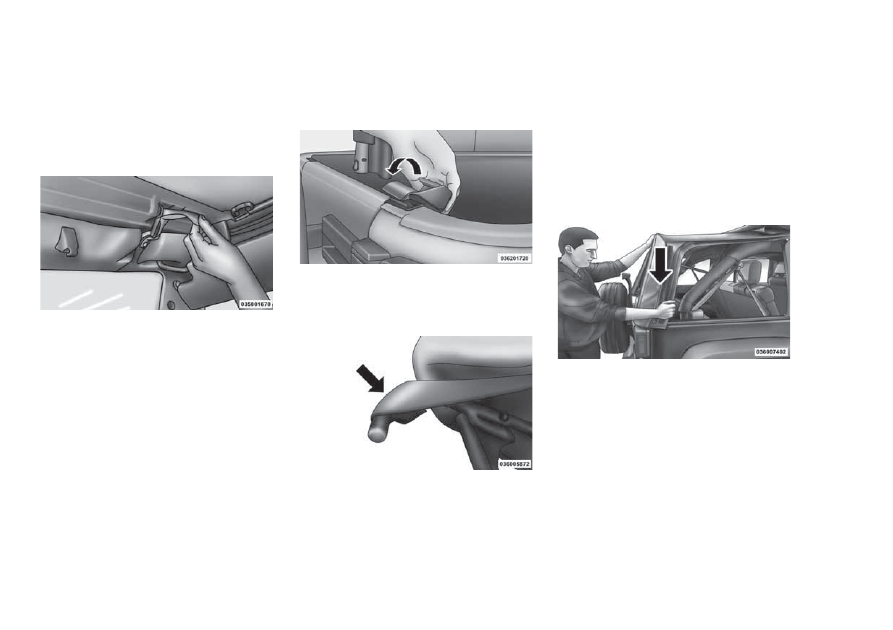

5. Вставьте ползунки шарниров в пазы

дверной рамы и протяните верх вперед.

6. Удостоверьтесь, что верх зафиксирован

в блокирующем механизме Sunrider, рас-
положенном над передней частью задних
дверей.

7. Отстегните и сдвиньте в сторону солнце-

защитные козырьки.

8. Стоя сбоку автомобиля, с помощью боко-

вых дуг потяните верх до тех пор, пока он
не достигнет рамы переднего стекла.

182

9. Откройте верхние зажимы и накиньте

скобу с каждой стороны на петли перед-
него стекла (не закрывайте зажимы).

10. Если кронштейны двери багажника

сняты, установите их, зацепив задний
край кронштейна за внутреннюю часть
паза кузова. Затем поверните его назад
и над пазом, пока он не встанет во вне-
шнюю часть направляющей. Для пра-
вильного расположения кронштейн дол-
жен

быть

прикреплен

только

к

укороченному краю направляющей.

11. Убедитесь, что ремни находятся в пра-

вильном положении перед тем, как про-
тянуть треугольные форточки над за-
дней дугой крыши (дуга 4).

Частично установите держатели треуголь-
ных форточек в паз борта кузова, оставив
свободными последние 7,6 см (3 дюйма) со
стороны отверстия для заднего окна (с
обеих сторон). Если надавить на заднюю
дугу крыши (дуга 4), будет легче дотянуть
держатели до паза.
