Jeep Wrangler (2016 год). Руководство - часть 36

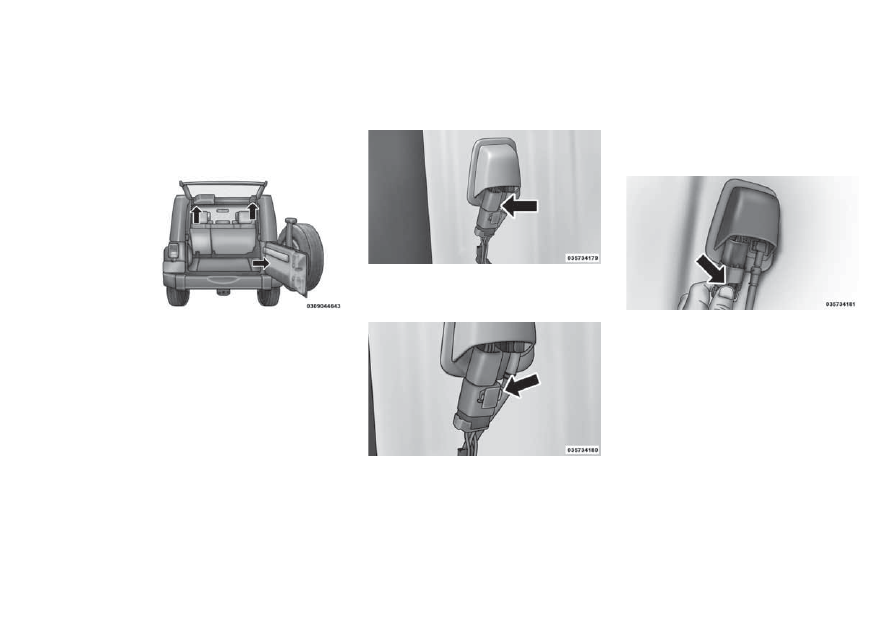

5. Откройте дверь багажника на всю вы-

соту, чтобы освободить место для зад-
него стекла. Поднимите заднее стекло.

6. Найдите жгут проводов в левом заднем

внутреннем углу автомобиля.

7. Освободите красный фиксатор, потянув

наружу и вправо.

8. Чтобы снять жгут проводов, нажмите на

выступ и потяните вниз для отсоедине-
ния.

9. Чтобы снять шланг омывателя, надавите

на зажимы на разъеме шланга и потяните
вниз.

Разъем жгута проводов

Красный фиксатор

Нажимной язычок для отсоединения

144

10. Закройте дверь багажника.

11. Снимите жесткий верх с автомобиля. По-

ложите жесткий верх на мягкую поверх-
ность во избежание повреждений.

ПРИМЕЧАНИЕ:
Для снятия свободного верха (Freedom
Top) необходимы усилия четырех взрос-
лых людей по углам верха. Несоблюде-
ние этого предостережения может при-
вести к повреждению свободного верха
(Freedom Top).

Установка заднего жесткого верха

ПРИМЕЧАНИЕ:
Если дверные рамы были установлены
при использовании мягкого верха, их не-
обходимо удалить перед установкой жес-
ткого верха.

1. Проверьте уплотнения жесткого верха на

наличие повреждений и в случае необхо-
димости замените их.

2. Для установки жесткого верха выполните

те же действия, что и для снятия, только
в обратном порядке.

Убедитесь, что жесткий верх по бокам уста-
новлен заподлицо с кузовом и проверьте,
что между жестким верхом и поднимаю-
щимся стеклом имеется одинаковый про-
свет.

ПРИМЕЧАНИЕ:

• Затяните соединения Torx, соединяю-

щие жесткий верх и кузов, моментом
88 фунтов на дюйм + /- 22 фунтов на
дюйм (10 Н·м + /- 2,5 Н·м).

• При повторной установке шланга омы-

вателя нет необходимости сужать со-
единение. Нажимайте, пока не услы-
шите щелчок.

ДВЕРНАЯ РАМА

ПРЕДОСТЕРЕЖЕНИЯ!

Несоблюдение данных мер безопасности
может привести к повреждениям салона,
связанным с попаданием воды, краски
или плесени.
• Складывание откидного верха, а также

открытие дверей и опускание окон при
мокром откидном верхе может при-
вести к попаданию воды внутрь салона
автомобиля.

• Небрежное

обращение

и

хранение

съемной дверной панели (панелей) мо-
жет привести к повреждению уплотне-
ний, и как следствие, к проникновению
воды внутрь салона автомобиля.

(Продолжение)

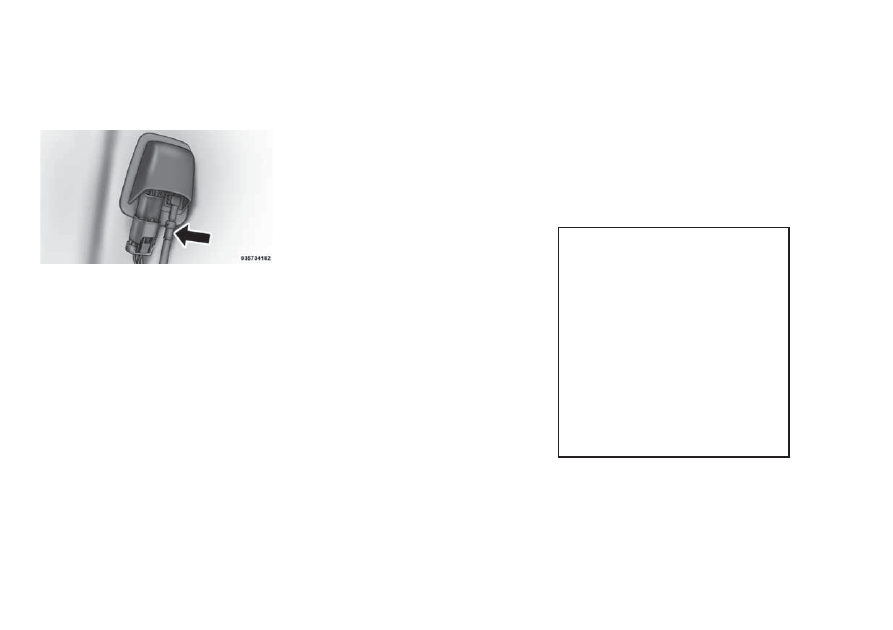

Нажимной зажим на шланге

145

ПРЕДОСТЕРЕЖЕ-

НИЯ! (Продолжение)
• Для обеспечения герметичности двер-

ную панель (панели) необходимо уста-
новить в надлежащее положение. Не-
правильная установка может привести
к попаданию воды внутрь салона авто-
мобиля.

ПРЕДУПРЕЖДЕНИЯ!

• Не управляйте машиной на обществен-

ных дорогах со снятой дверью (две-
рями), поскольку в этом случае вы ли-
шаетесь

защиты,

которую

они

обеспечивают.

Это

можно

делать

только вне дорог.

• Не ведите машину на общественных до-

рогах со снятой дверью (дверями), пос-
кольку в этом случае вы лишаетесь за-
щиты, которую они обеспечивают. Это
можно делать только вне дорог.

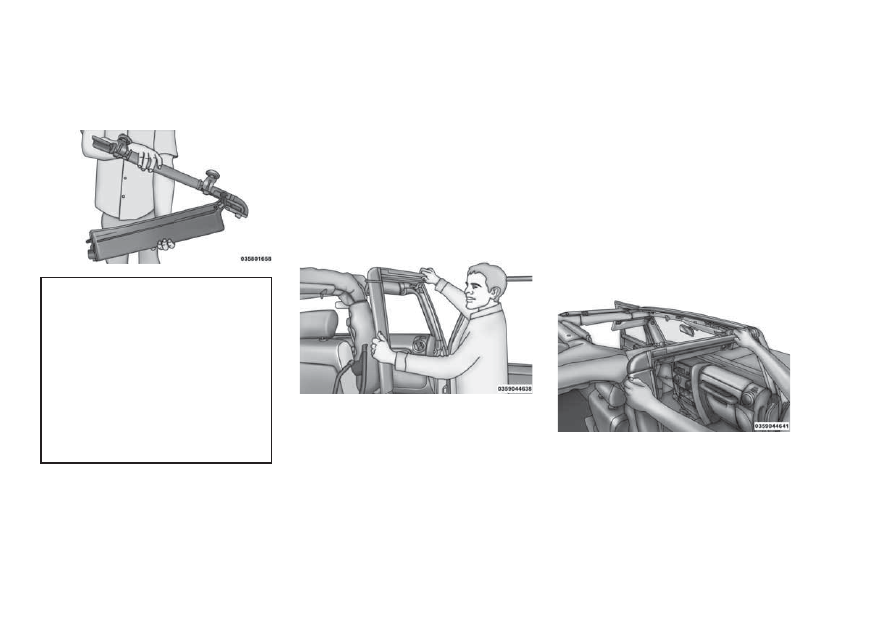

Снятие дверной рамы

1. Открутите и выньте ручки крепления

дверной рамы (по две с каждой двери).

ПРЕДУПРЕЖДЕНИЯ!

Снимайте дверные рамы обеими руками.
Дверные рамы могут соскользнуть и на-
нести травму, если не держать их двумя
руками.

2. Одной рукой возьмитесь за верхнюю зад-

нюю часть рамы, а второй — за переднюю
часть.

3. Потяните раму на себя рукой, находя-

щейся на задней части рамы, чтобы снять
раму с автомобиля.

4. Закрутите ручки назад в дверную раму и

поместите ее в место хранения. Храните
ее в надежном месте.

146

ПРЕДУПРЕЖДЕНИЯ!

• Не управляйте машиной на обществен-

ных дорогах со снятой дверью (две-
рями), поскольку в этом случае вы ли-
шаетесь

защиты,

которую

они

обеспечивают.

Это

можно

делать

только вне дорог.

• Не ведите машину на общественных до-

рогах со снятой дверью (дверями), пос-
кольку в этом случае вы лишаетесь за-
щиты, которую они обеспечивают. Это
можно делать только вне дорог.

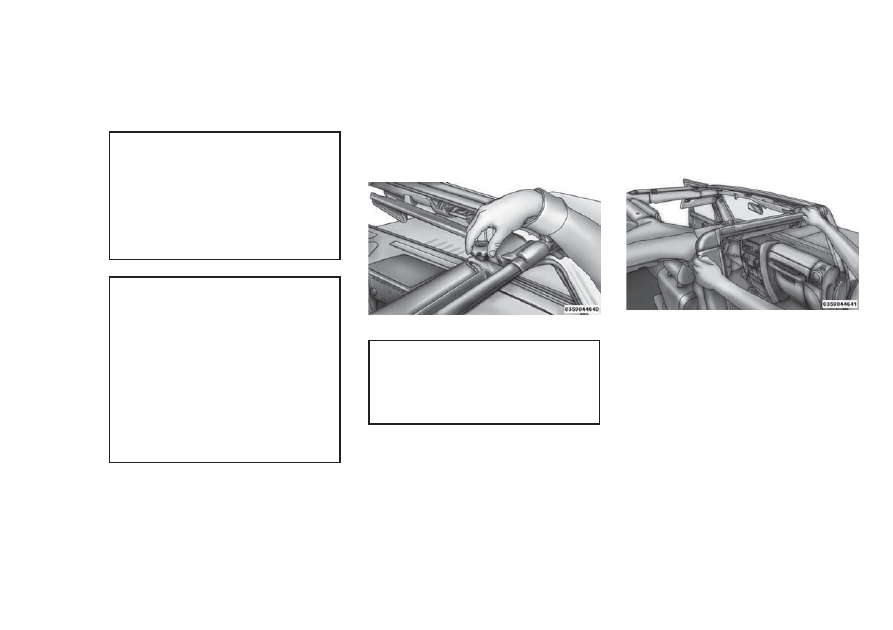

Установка дверной рамы —
модели с двумя дверями — если
присутствует

1. Снимите упаковку с дверной рамы и от-

крутите винты с накатной головкой.

2. Установите стержень дверной рамы в

разъем в верхней части борта кузова, по-
зади дверного проема.

3. После установки стержня дверной рамы

в разъем борта кузова осторожно помес-
тите переднюю часть рамы в резиновое
уплотнение в верхней части ветрового
стекла.

4. Начиная с передней части дверной рамы,

зафиксируйте ее за металлической боко-
вой балкой и затем зафиксируйте зад-
нюю часть, при этом убедитесь, что мате-
риал, покрывающий боковую балку, не
был поврежден дверной рамой.

147
