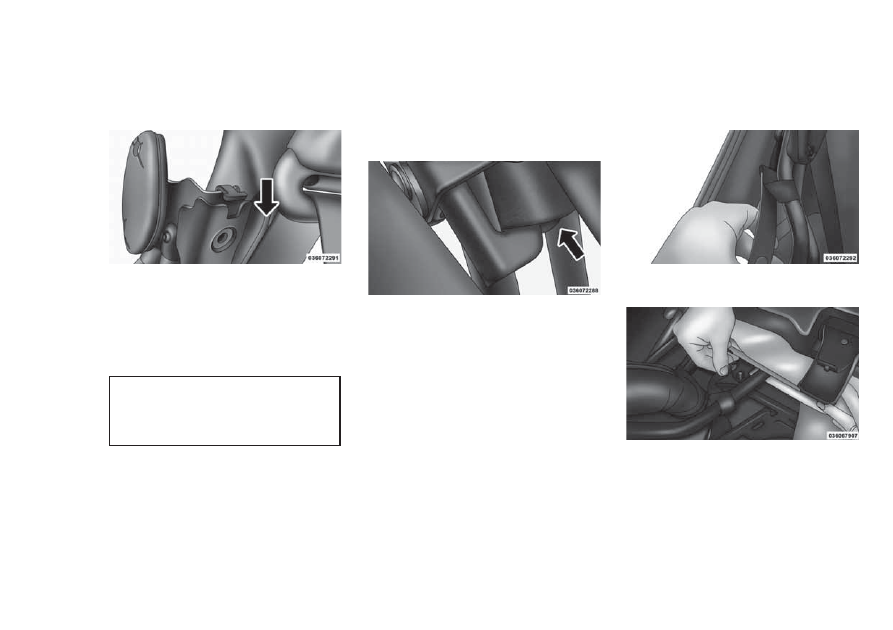

4. Используя пластиковое крепление в ка-

честве ручки, сдвиньте монтажную лямку
вверх от боковой дуги (с обеих сторон).

5. Монтажная лямка должна быть прикреп-

лена к опорному кронштейну перед сня-
тием мягкого верха с автомобиля (с обеих
сторон).

6. Снимите болты монтажного кронштейна

дуги мягкого верха в сборе (по два с каж-
дой стороны) с балки с помощью гаечного
ключа 10,0 мм или насадки патрона.

7. Поднимите мягкий верх движением по на-

правлению вверх так, чтобы освободить
опорный

кронштейн

из

кронштейна

балки.

8. Снимите мягкий верх с автомобиля и хра-

ните его в сухом, чистом месте (Может
потребоваться помощь другого чело-
века).

ПРИМЕЧАНИЕ:
При выполнении операции в одиночку,
используйте одну руку для удержания, а
другую, чтобы снять кронштейны.

136

9. Повторно установите жесткий верх. До-

полнительную информацию см. в пункте
«Модульный жесткий верх из трех эле-
ментов

Freedom

Top

Установка

передней/задней панели» в данном раз-
деле.

Установка мягкого верха —
модели с четырьмя дверями

ПРИМЕЧАНИЕ:
Следующие

действия

выполняются

только при первой установке. Для уста-
новки мягкого верха в дальнейшем см.
главу «Мягкий верх» в данном разделе.

1. Перед удалением жесткого верха найдите

и извлеките следующие предметы:

• Правая и левая дверные рамы
• Шесть ручек крепления дверной рамы
• Правое и левое боковые окна
• Заднее окно

2. Снимите жесткий верх. Дополнительную

информацию см. в пункте «Модульный
жесткий верх из трех элементов Freedom
Top — Снятие передней/задней панели» в
данном разделе.

3. Установите дверные рамы. См. главу

«Дверные рамы» в данном разделе.

4. Установите мягкий верх с помощью крон-

штейнов шарнира над кронштейнами
дуги безопасности, опустите мягкий верх
на отверстия кронштейна дуги безопас-
ности в направлении сверху вниз для
фиксации вывода на мягком верхе. Вам
потребуется приподнять верх, чтобы вы-
ровнять кронштейны. (для выполнения

данной операции может потребоваться
помощь другого человека)

ПРИМЕЧАНИЕ:
Если вы выполняете эту операцию в оди-
ночку, одной рукой удерживайте мягкий
верх наверху, другой — выравнивайте
кронштейны.

5. Перемещайте кронштейн шарнира для

помещения в монтажный вывод кронш-
тейна дуги безопасности в направлении
сверху вниз до фиксации в выводе.

137

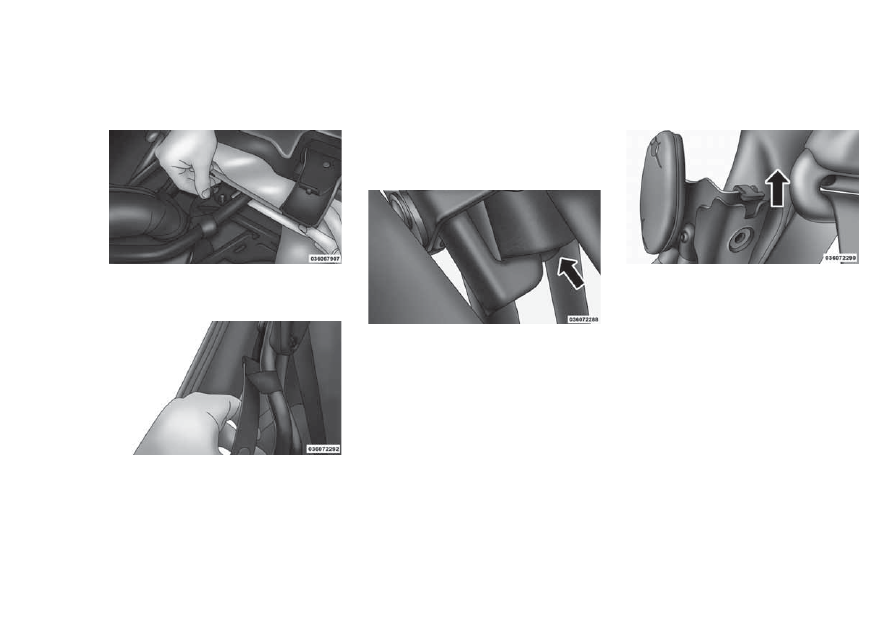

6. Установите болты кронштейна шарнира

на место с помощью гаечного ключа 10,0
мм или насадки розетки. Надежно затя-
ните винты до полного прилегания, но не
завинчивайте их с перекосом и не затяги-
вайте их чрезмерно.

ПРЕДОСТЕРЕЖЕНИЯ!

Не затягивайте винты чрезмерно. Чрез-
мерное затягивание винтов может при-
вести к срыву резьбы.

7. Снимите монтажную лямку с кронштейна

шарнира.

8. Используя пластмассовое крепление как

ручку, снимите монтажную лямку с крюка
кронштейна, сдвинув лямку вверх с
крюка и переместив боковую дугу (с
обеих сторон).

9. Закрепите монтажную лямку боковой

дуги (с обеих сторон).

138

10. Снимите балку багажника (черная ме-

таллическая балка для нижней части
заднего окна) и уберите ее в сторону.

ПРИМЕЧАНИЕ:
Прежде чем поднимать верх, убедитесь,
что жгут проводов в левом заднем углу не
запутался в дугах мягкого верха.

11. Отстегните и снимите черный защитный

чехол. Этот чехол необходимо утилизи-
ровать. Он используется в качестве за-
щиты только во время транспортировки.

ПРИМЕЧАНИЕ:
Наглядная инструкция находится в упа-
ковке двойного верха.

12. Поднимите мягкий верх. См. главу «Мяг-

кий верх — поднятие мягкого верха» в
данном разделе.

МОДУЛЬНЫЙ ЖЕСТКИЙ
ВЕРХ ИЗ ТРЕХ ЭЛЕМЕНТОВ
FREEDOM TOP — ПРИ
НАЛИЧИИ

ПРЕДОСТЕРЕЖЕНИЯ!

• Жесткий верх не предназначен для пе-

ревозки дополнительных грузов, напри-
мер: багажников, запасных шин, багажа,
строительного, охотничьего и туристи-
ческого снаряжения и т.д. Он не явля-
ется структурной частью автомобиля и
поэтому не может нести никакой допол-
нительной нагрузки, за исключением
защиты от дождя, снега и т.д.

• Приступайте к вождению только после

того, как верх будет полностью снят или
закреплен на раме ветрового стекла и
бортах кузова.

ПРЕДОСТЕРЕЖЕНИЯ!

Несоблюдение данных мер безопасности
может привести к повреждениям салона,
связанным с попаданием воды, краски
или плесени.
• Прежде, чем убрать панель, убедитесь,

что сверху нет воды. Складывание от-
кидного верха, а также открытие две-
рей и опускание окон при мокром откид-
ном верхе может привести к попаданию
воды внутрь салона автомобиля.

• Для обеспечения герметичности жест-

кий верх должен находиться в правиль-
ном положении. Неправильная уста-
новка может привести к попаданию
воды внутрь салона автомобиля.

• Небрежное

обращение

и

хранение

съемных панелей верха может привести
к повреждению уплотнений, и как
следствие,

к

проникновению

воды

внутрь салона автомобиля.

(Продолжение)

139
