Jeep Compass (2018 год). Руководство - часть 61





ПРЕДУПРЕЖДЕНИЯ!

• При повторном перегорании предох-

ранителя обратитесь за помощью к
авторизованному дилеру.

• В случае перегорания главного за-

щитного предохранителя систем бе-
зопасности (системы подушек безо-
пасности,

тормозной

системы),

привода (двигатель, коробка пере-
дач) или рулевого управления обра-
титесь к авторизованному дилеру.

Общие сведения

Предохранители предназначены для за-
щиты электрических систем от чрезмер-
ного тока.

Если устройство не работает, необходимо
проверить элемент внутри плоского пре-
дохранителя в части обрыва/перегорания.

Кроме того, следует помнить о том, что
длительное использование разъемов пи-
тания при выключенном двигателе может
привести к разряду аккумуляторной бата-
реи.

Расположение предохранителя

Предохранители сгруппированы по конт-
ролерам, которые расположены в мотор-
ном отсеке.

Предохранители моторного
отсека/блок распределения

Панель предохранителей в моторном от-
секе расположена в левой части мотор-
ного отсека.

Дополнительную информацию о предох-
ранителях см. в руководстве пользова-
теля на www.jeep.com/en/owners/manuals.

Гнездо Увеличенный

предохранитель

Трубчатый плавкий
предохранитель

Мини-предохранитель

Описание

F01

70 А желто-коричневый

Модульный ЭБУ

F02

70 А желто-коричневый

Модульный ЭБУ, задние блоки распре-

деления

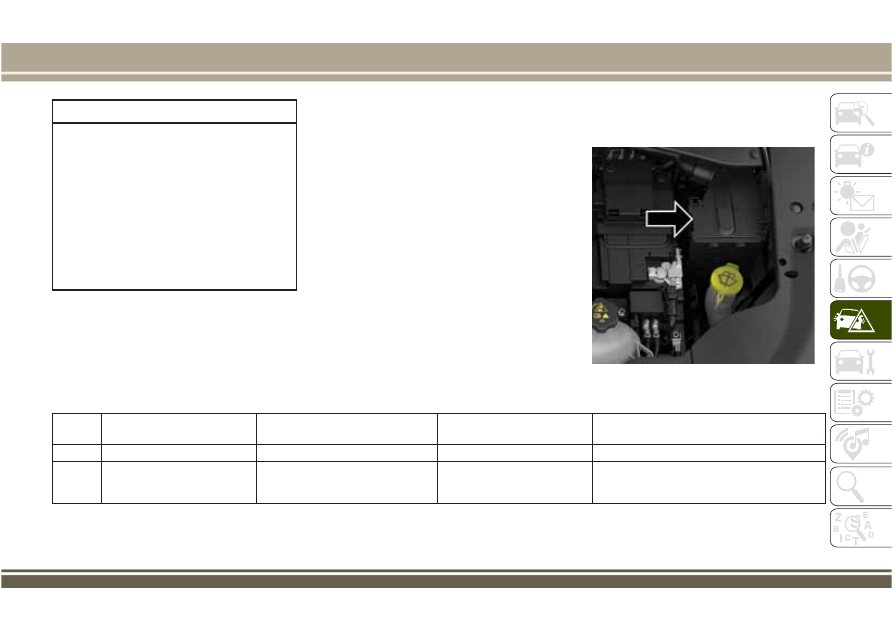

Расположение панели

предохранителей и крышки

247

Гнездо Увеличенный

предохранитель

Трубчатый плавкий
предохранитель

Мини-предохранитель

Описание

F03

30 ампер, розовый, с лампами

HID

20 ампер, голубой, без ламп

HID

ЭБУ питания

F04

40 А Желто-коричневый

Модуль электронной системы управле-

ния тормозом

F05

40 А Желто-коричневый

Обогреватель PTC

F06

40 А Оранжевый

Реле стартера

F07

40 А Оранжевый

Задний распределительный блок для

использования для буксировки прицепа

F08

30 А Розовый

Источник питания для F24, F87, руле-

вого управления

F09

5 А желто-коричневый

Двигатель модуля управления

F10

20 А Желтый

Клаксон

F11

20 ампер, желтый — ди-

зельные и газовые двига-

тели 1,4 л

25 ампер, бесцветный —

двигатели 2,4 л

Питание для нагрузки вторичной цепи

F14

7,5 А Коричневый

Дизельный подогреватель картера

F15

40 А Оранжевый

Насос модуля управления тормозом

F16

10 А Красный

Питание модуля управления двигате-

лем, автоматическая коробка передач

F17

10 А Красный

Нагрузка вторичной цепи двигателя

ПОР

ЯДОК

ДЕЙС

ТВИЙ

В

Э

К

С

ТРЕННОЙ

СИТУ

АЦИИ

248

Гнездо Увеличенный

предохранитель

Трубчатый плавкий
предохранитель

Мини-предохранитель

Описание

F18

20 А Желтый

Розетка в заднем багажном отделении

12 В — питание от цепи зажигания

F19

7,5 А Коричневый

Компрессор кондиционера воздуха и

вентилятор радиатора PWM включены

F20

20 А Желтый

Прикуриватель

F21

15 А Голубой

Топливный насос

F22

20 ампер, желтый — газо-

вый двигатель

15 ампер, голубой — ди-

зельный двигатель

Двигатель блока управления питанием

F23

30 А Зеленый

Решетка подогревателя окна

F24

15 А Голубой

Электронный блок питания автомати-

ческой коробки передач

F30

20 ампер, желтый (про-

граммируемый, переме-

щен из F18)

Розетка в заднем багажном отделении
12 В — постоянное питание от аккуму-

ляторной батареи

F81

60 А Голубой

Модуль свечи зажигания

F82

40 А Зеленый

Подогреватель фильтра дизельного

топлива

F83

40 А Зеленый

Вентилятор системы HVAC

F84

30 А Зеленый

Подача питания на все колеса привода

F87

5 А желто-коричневый

Рычаг селектора автоматической ко-

робки передач

F88

7,5 А Коричневый

Подогреваемые боковые зеркала зад-

него вида

249

Гнездо Увеличенный

предохранитель

Трубчатый плавкий
предохранитель

Мини-предохранитель

Описание

F89

30 А Зеленый

Заднее окно с обогревом

F90

5 А желто-коричневый

Датчик IBS (датчик уровня заряда акку-

муляторной батареи)

Fxx

10 А Красный

Реле управления с двумя аккумулято-

рами

Блок предохранителей содержит допол-
нительные держатели предохранителей
ATO, установленные в нижней части
ящика.

Гнездо

Предохранитель ATO / UNIVAL

Описание

F1

5 А Бежевый

Модуль управления трансмиссией (4X4/AWD)

F2

10 А Красный

ЭБУ — начать диагностическое исследование

F3

2 А Серый

Модуль рулевого управления

ПОР

ЯДОК

ДЕЙС

ТВИЙ

В

Э

К

С

ТРЕННОЙ

СИТУ

АЦИИ

250
