Jeep Compass (2018 год). Руководство - часть 60





Замена внешних электрических

ламп

Передние фары

Галогенная

лампа

дальнего/ближнего

света

Доступ к лампам для их замены можно
получить с моторного отсека или ниши
колеса, выполнив следующие действия.

1. Поверните

полностью

передние

колеса.

2. Снимите нишу колеса.

3. Снимите цоколь лампы фары.

4. Поверните патрон лампы фары против

часовой стрелки, а затем потяните его
на себя.

5. Нажмите на крепежную лапку разъема

лампы фары и снимите лампу и
патрон.

6. Установите новую лампу фары. Убеди-

тесь, что она надежно зафиксирована.

7. Установите лампу фары и патрон. Повер-

ните патрон по часовой стрелке. Убеди-
тесь, что он надежно зафиксирован.

8. Установите на место нишу колеса.

ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо-
ченному дилеру.

ПРЕДУПРЕЖДЕНИЯ!

Выполняйте операцию замены ламп
только при выключенном двигателе.
Также убедитесь, что двигатель остыл,
чтобы избежать ожогов.

Указатель поворота/габаритные огни/
дневные ходовые огни

Для замены ламп выполните следующие
действия.

1. Поверните

полностью

передние

колеса.

2. Снимите нишу колеса.

3. Отсоедините электрические разъемы.

4. Для снятия лампы дневных ходовых

огней удерживайте лампу за верхние и
нижние крепежные лапки, а затем со-
жмите их и снимите лампу.

5. Чтобы установить новую лампу днев-

ных ходовых огней, аккуратно вставьте
лампу в корпус. Должен раздаться
щелчок при закрытии верхней и ниж-
ней крепежной лапки, указывающий о
надежной фиксации лампы.

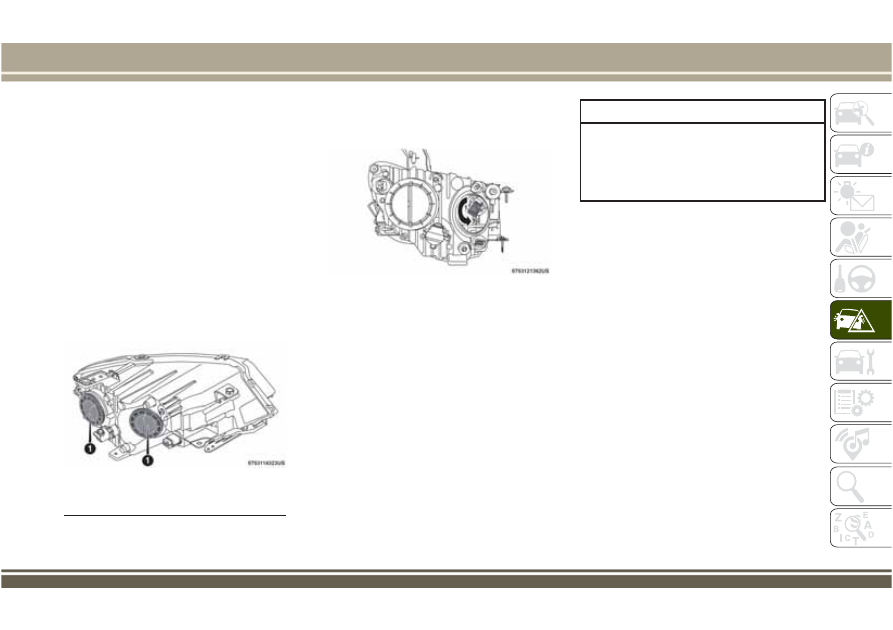

Фара

1 — Цоколь лампы

Патрон лампы фары

243

6. Для снятия лампы указателя поворота

поверните ее против часовой стрелки,
а затем снимите лампу и патрон. Вытя-
ните

лампу,

чтобы

вынуть

ее

из

патрона.

7. Установите лампу и патрон, а затем

поверните их по часовой стрелке. Убе-
дитесь, что они надежно закреплены.

8. Подсоедините электрические разъемы.

9. Установите на место нишу колеса.

ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо-
ченному дилеру.

Передние противотуманные фары

Для замены ламп выполните следующие
действия.

1. Поверните полностью передние колеса.

2. Снимите нишу колеса.

3. Нажимая

на

лапку

электрического

разъема, отсоедините данный разъем.

4. Поверните

лампу

против

часовой

стрелки, а затем замените лампу.

5. Вставьте новую лампу в патрон. Убе-

дитесь, что лампа зафиксирована над-
лежащим образом.

6. Подсоедините разъем электропроводки.

7. Установите на место нишу колеса.

ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо-
ченному дилеру.

Задние габаритные фонари

Включают в себя:

• габаритные огни;

• стоп-сигналы;

• указатель поворота.

Для замены ламп выполните следующие
действия.

1. Откройте дверь багажного отделения.

2. С помощью подходящего инструмента

снимите крепежные детали.

3. Отсоедините электрический разъем,

нажав защелку.

4. Снимите задний габаритный фонарь,

сдвигая его в сторону от задней части
автомобиля.

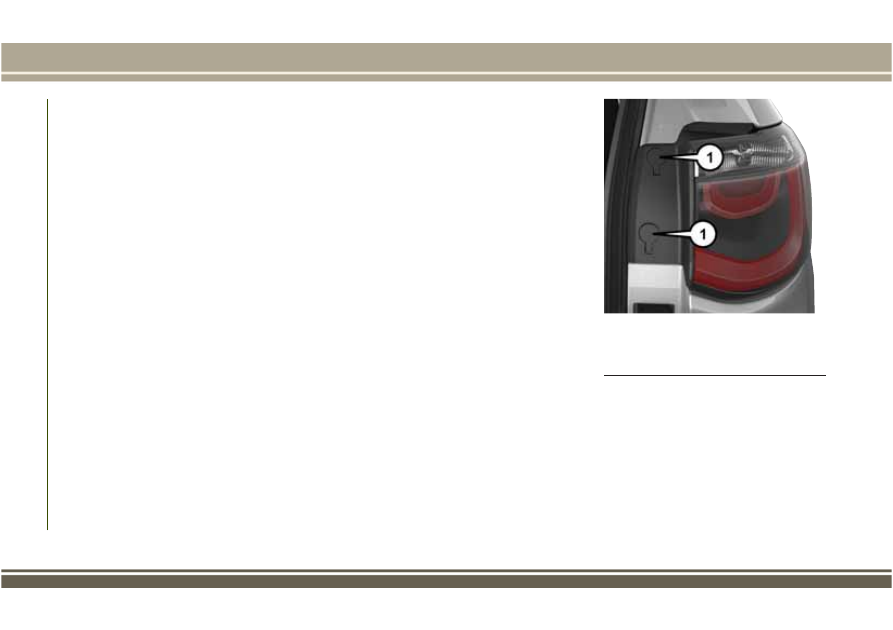

Снятие задних габаритных

фонарей

1 — Крепежные детали

ПОР

ЯДОК

ДЕЙС

ТВИЙ

В

Э

К

С

ТРЕННОЙ

СИТУ

АЦИИ

244

5. При необходимости замените лампу,

повернув и сняв корпус лампы.

6. Вставьте новую лампу. Убедитесь, что

она надежно зафиксирована.

7. Установите лампу заднего габаритного

фонаря в сборе на автомобиль.

8. Подсоедините разъем электропроводки.

9. Установите задний габаритный фонарь.

Убедитесь, что шаровые пальцы отрегу-
лированы надлежащим образом.

10. Установите крепежные детали и за-

крепите задний габаритный фонарь в
сборе.

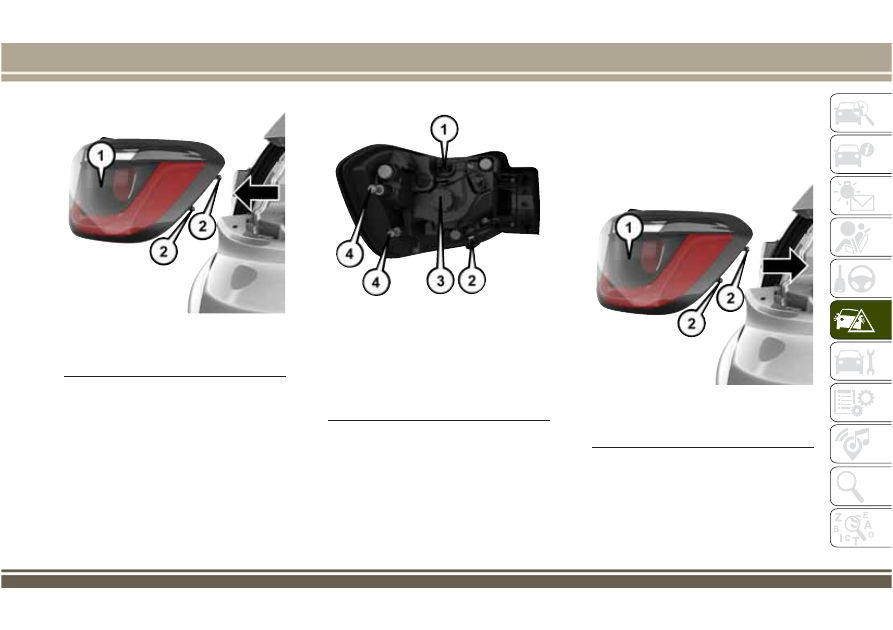

Габаритный фонарь

1 — Задний габаритный фонарь
2 — Шаровой палец

Обратная сторона заднего

габаритного фонаря

1 — Лампа указателя поворота
2 — Электрический разъем
3 — Лампа стоп-сигнала
4 — Шаровые пальцы

Габаритный фонарь

1 — Задний габаритный фонарь
2 — Шаровой палец

245

11. Закройте заднюю дверь автомобиля.

Задние противотуманные фонари

1. С помощью подходящего инструмента

осторожно подденьте верхнюю внут-
реннюю кромку противотуманного фо-
наря для разблокировки зажимов.

2. Отсоедините электрический разъем,

нажав на блокирующий механизм.

3. Снимите патрон, повернув его против

часовой стрелки, а затем отсоедините
его от лампы.

4. Вытяните лампу, чтобы вынуть ее из

патрона.

5. Замените лампу и поверните патрон

по часовой стрелке, чтобы зафиксиро-
вать ее.

6. Подсоедините разъем электропроводки.

7. Установите лампу, защелкнув защелки

крепежной лапки слева и справа про-
тивотуманного фонаря.

Фонари заднего хода

1. Откройте дверь багажного отделения.

2. С помощью подходящего инструмента

снимите панель доступа для задних
габаритных фонарей, а также крышку
доступа к двери багажного отделения
для ламп двери багажного отделения.

3. Отсоедините электрический разъем,

нажав защелку.

4. Снимите лампу и установите новую.

Убедитесь,

что

она

надежно

зафиксирована.

5. Подсоедините разъем электропроводки.

6. Установите панели доступа. Убеди-

тесь, что они надежно зафиксированы.

7. Закройте заднюю дверь автомобиля.

3-й стоп-сигнал

CHMSL представляет собой светодиод.
Для их замены обратитесь к уполномо-
ченному дилеру.

Фонари подсветки номера

Фонарь подсветки номера представляет
собой светодиод. Для их замены обрати-
тесь к уполномоченному дилеру.

ПРЕДОХРАНИТЕЛИ

ПРЕДУПРЕЖДЕНИЯ!

• Для замены перегоревшего предох-

ранителя

выбирайте

предохрани-

тель с той же номинальной силой
тока. Не используйте предохрани-
тели, рассчитанные на более высо-
кую силу тока. Не допускается заме-
нять перегоревший предохранитель
металлической проволокой или дру-
гими материалами. Не помещайте
предохранитель внутрь углубления
размыкателя цепи или наоборот. Ус-
тановка ненадлежащих предохрани-
телей

может

повлечь

за

собой

травмы,

возгорания

и/или

ущерб

имуществу.

• Прежде чем приступить к замене

предохранителя, убедитесь, что за-
жигание выключено, а также выклю-
чены все другие системы автомо-
биля.

ПОР

ЯДОК

ДЕЙС

ТВИЙ

В

Э

К

С

ТРЕННОЙ

СИТУ

АЦИИ

246
