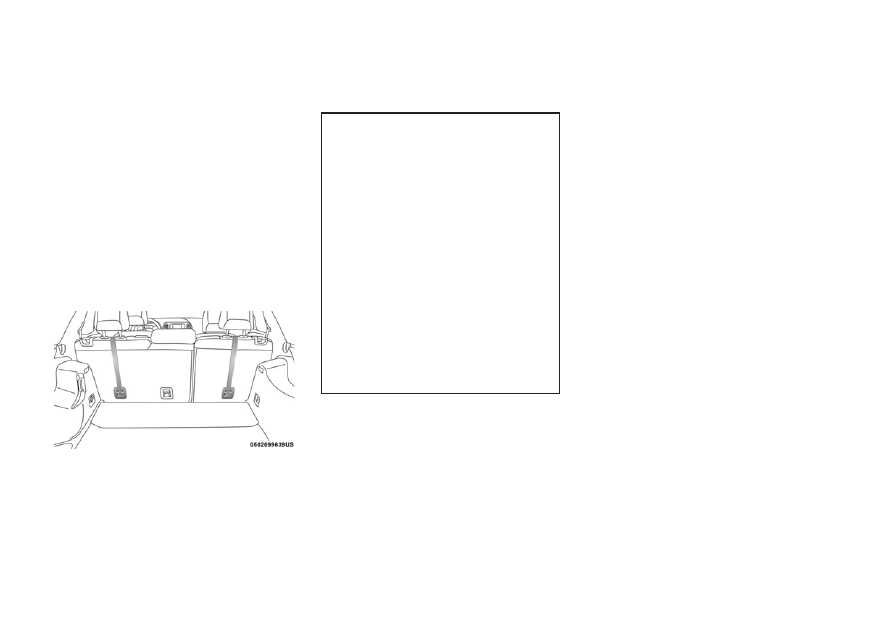

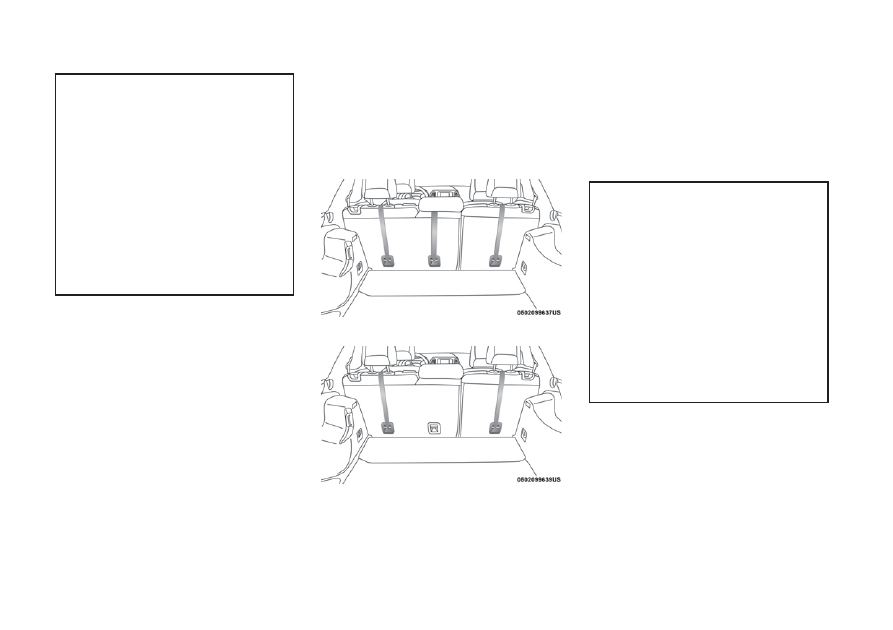

Местоположение креплений Tether
Позади каждого внешнего заднего сиденья,
на его спинке расположены фиксаторы стра-
ховочных ремней.

Детские кресла системы ISOFIX имеют жест-
кий стержень с каждой стороны. Каждый из
стержней имеет соединительный элемент,
предназначенный для крепления к нижнему
анкеру, и обеспечивает затяжку соединения
с анкером. Кроме того, детские кресла, пред-
назначенные для установки по направлению
движения, и некоторые кресла для уста-
новки против направления движения также
могут иметь монтажные лямки. На конце
монтажной лямки предусматривается крюк
для крепления к верхнемуанкеру

. После

крепления к анкерулямкуможно подтянуть.

Сиденье в середине заднегоряда,
снабженное креплениями типа ISOFIX

ПРЕДУПРЕЖДЕНИЯ!

• Данный автомобиль не имеет централь-

ных креплений ISOFIX или лямки. Это
положение не утверждено ни для какого
типа

систем

детской

безопасности

ISOFIX. Не устанавливайте детское
кресло, обращенное по направлению
движения, с лямкой на центральном си-
денье.

• Используйте ремень безопасности для

установки детского кресла на централь-
ном сиденье.

• Не используйте один и тот же нижний

анкер для крепления более одного де-
тского кресла. Указания по типовой ус-
тановке содержатся в разделе

⬙Уста-

новка

детских

кресел

с

системой

ISOFIX

⬙.

Расположение креплений Tether

173

Пригодность пассажирских сидений для
использования системы крепления
детских кресел ISOFIX
В таблице ниже показаны различные воз-
можности установки детских кресел ISOFIX
в соответствии с европейским стандартом
ECE 16.

Диаграмма размещения мест ст. ISOFIX

Категория веса

Категория роста

Крепление

Переднее пасса-

жирское сиденье

Правое/левое зад-

нее крайнее

Центральное место

на заднем сиденье

Carrycot

F

ISO/L1

X

X

X

G

ISO/L2

X

X

X

(1)

X

X

X

0 — 10 кг

E

ISO/R1

X

IUF/IUF

X

(1)

X

X

X

0+ — до 13 кг

E

ISO/R1

X

IUF/IUF

X

D

ISO/R2

X

IUF/IUF

X

С

ISO/R3

X

IUF/IUF

X

(1)

X

X

X

I – 9 - 18 кг

D

ISO/R2

X

IUF/IUF

X

С

ISO/R3

X

IUF/IUF

X

B

ISO/F2

X

IUF/IUF

X

B1

ISO/F2X

X

IUF/IUF

X

A

ISO/F3

X

IUF/IUF

X

(1)

X

X

X

II – 15 - 25 кг

(1)

X

X

X

III – 22 - 36 кг

(1)

X

X

X

174

Легенда к буквам, использованным в таб-
лице:

• (1) = Если система безопасности пассажи-

ров не имеет обозначения размера ISO/XX
(A - G) соответствующей весовой катего-
рии, производитель обязан указать реко-
мендации по установке детских кресел
ISOFIX на каждом посадочном месте для
конкретной модели автомобиля.

• IUF = Подходит для передних детских кре-

сел

ISOFIX

универсальной

категории,

одобренных для этой категории веса.

• X = ISOFIX положение не подходит для

детских кресел ISOFIX в данной категории
веса и/или в данной категории роста.

• * IUF = Если сиденье находится в среднем

положении, спинка сиденья должна быть
отрегулирована таким образом, чтобы она
не касалась детского кресла.

• ** IUF = Люлька Carrycot F & G может быть

установлена только тогда, когда откидной
верх автомобиля находится в нижнем
положении.

При установке детского кресла соблю-
дайте указания его изготовителя. Не все
детские кресла устанавливаются описан-
ным ниже способом. При использовании
универсальной системы детской безопас-
ности ISOFIX, допускается использовать
только одобренные системы детской бе-
зопасности с меткой ECE R44 (выпуск
R44/03 или выше) «Universal ISOFIX».

Порядок установки детского кресла с
креплениями системы ISOFIX:
Если сиденье, выбранное для установки де-
тского кресла, имеет переключаемый авто-
матический натяжитель (ALR) с функцией
блокировки, следуйте указаниям, приведен-
ным ниже: Чтобы определить, каким ремнем
безопасности оснащено сиденье, обратитесь
к разделу«Установка детских кресел с ис-
пользованием ремней безопасности автомо-
биля».

1. Ослабьте регуляторы на нижних соедини-

тельных элементах и на монтажной лямке
детского сиденья, так вам будет легче за-
крепить соединительные элементы на ан-
керах автомобиля.

2. Поместите детское сиденье междуниж-

ними анкерами выбранного сиденья авто-
мобиля. На некоторых сиденьях второго
ряда для лучшей установки детского
кресла необходимо наклонить спинкуили
поднять подголовник. Если заднее си-
денье имеет функцию регулировки поло-
жения, можно отодвинуть его в крайнее
заднее положение, тем самым освободив
место под детское кресло. Кроме того,
можно отодвинуть переднее сиденье впе-
ред, чтобы освободить больше места для
детского кресла.

3. Закрепите соединительные элементы де-

тского кресла на нижних анкерах выбран-
ного сиденья.

4. Если кресло имеет монтажную лямку, за-

крепите ее на верхнем анкере автомо-
биля. Указания по креплению монтажной
лямки представлены в пункте «Установка
детских кресел с использованием верх-
них анкерных креплений».

5. Затяните все лямки, задвигая при этом

детское кресло вниз и внутрь сиденья
автомобиля. Устраните провисание мон-
тажных лямок в соответствии с инструк-
циями изготовителя детского кресла.

6. Проверьте надежность установки де-

тского кресла, потянув его вперед-назад
за фиксатор для ремня. Смещение де-
тского кресла при этом не должно превы-
шать 25 мм в любом направлении.

ПРЕДУПРЕЖДЕНИЯ!

• Неправильная установка детского кресла

на креплениях типа ISOFIX может при-
вести к неисправности такого кресла. В
результате ребенок может получить серь-
езные травмы или погибнуть. При уста-
новке детского кресла в точности сле-
дуйте инструкциям производителя.

(Продолжение)

175

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Крепления детских кресел рассчитаны

только нагрузки, возникающие при их
правильной фиксации. Они ни при каких
обстоятельствах не могут использо-
ваться в качестве ремней безопасности
для взрослых людей, для крепления
других предметов или оборудования к
автомобилю.

• Устанавливайте детскую систему безо-

пасности только на неподвижном авто-
мобиле. При правильном закреплении
системы детской безопасности ISOFIX
вы услышите щелчок.

Установка детского кресла с помощью
верхних анкерных креплений

1. Осмотрите пространство за сиденьем

автомобиля, на котором будет у станов-
лено детское кресло, и найдите анкерные
крепления. Возможно, вам понадобится
выдвинуть сиденье вперед, чтобы полу-
чить доступ к анкерным креплениям. Если
в автомобиле предусмотрены верхние ан-
керные крепления, но уданного сиденья
они отсутствуют, переместите детское
кресло на другое сиденье.

2. Расположите

ремень

таким

образом,

чтобы он проходил по прямой междуанке-
ром и детским креслом. Если автомобиль

оборудован настраиваемыми подголовни-
ками заднего кресла, поднимите подго-
ловник и проложите ремень под подголов-
ником

междудву

мя

направляющими

стержнями. Если это невозможно, опус-
тите подголовник и протяните ремни вок-
руг его внешних сторон.

3. Зацепите крюк монтажной лямки де-

тского кресла за верхний анкер, как пока-
зано на схеме.

4. Устраните провисание монтажной лямки

в соответствии с инструкциями изготови-
теля детского кресла.

ПРЕДУПРЕЖДЕНИЯ!

Неправильное присоединение верхней
монтажной лямки может увеличить амп-
литуду движения головы ребенка при экс-
тренном торможении или столкновении
автомобиля и стать причиной тяжелой
травмы. Для крепления верхней монтаж-
ной лямки используйте только крепежную
петлю, расположенную непосредственно
за местом установки детского кресла.
Если в автомобиле предусмотрено заднее
сиденье с раздельными спинками, сле-
дите за тем, чтобы при регулировке лямка
не попала в зазор междуспинками.

Установка детских кресел с
использованием ремней безопасности
автомобиля
Системы детских кресел предназначены
для закрепления в сиденьях автомобиля с
помощью поясных ремней безопасности или
части

поясного

ремня

безопасности

поясного/плечевого ремня безопасности.

Расположение креплений Tether

Расположение креплений Tether
