Infiniti QX56 (JA60). Manual - part 975





TM-202

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

VK56DE models 4WD

10. Outer diameter 80 mm (3.15 in)

11. Outer diameter 77 mm (3.03 in) 12. Outer diameter 77 mm (3.03 in)

13. Outer diameter 47 mm (1.85 in)

14. Outer diameter 84 mm (3.31 in) 15. Outer diameter 84 mm (3.31 in)

16. Outer diameter 92 mm (3.62 in)

17. Outer diameter 60 mm (2.36 in) 18. Outer diameter 63 mm (2.48 in)

19. Outer diameter 92 mm (3.62 in)

20. Outer diameter 65 mm (2.56 in) 21. Bearing race

22. Outer diameter 60 mm (2.36 in)

WCIA0561E

OVERHAUL

TM-203

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

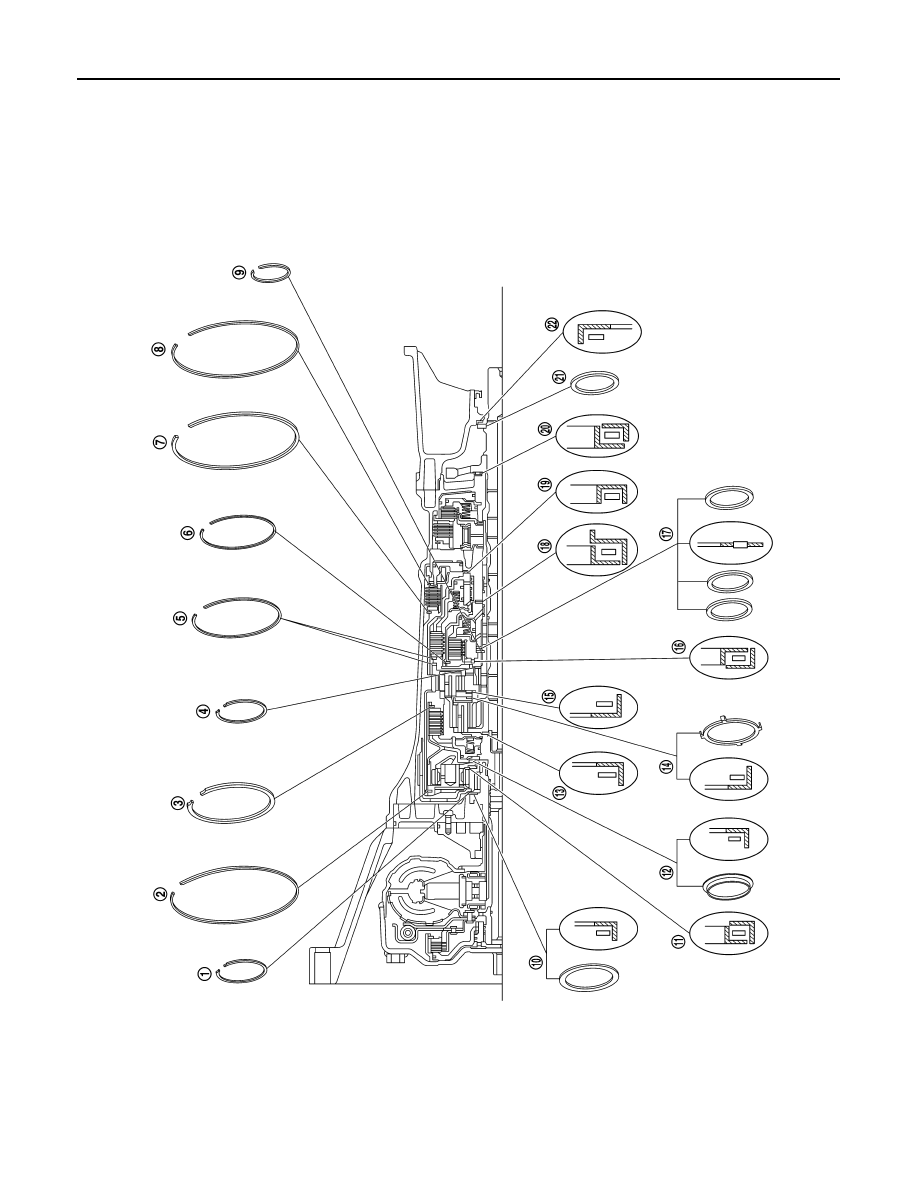

1.

Outer diameter 68 mm (2.68 in) 2.

Outer diameter 182 mm (7.17 in) 3.

Outer diameter 172 mm (6.77 in)

4.

Outer diameter 71 mm (2.80 in) 5.

Outer diameter 169 mm (6.65 in) 6.

Outer diameter 134 mm (5.28 in)

7.

Outer diameter 181 mm (7.13 in) 8.

Outer diameter 181 mm (7.13 in) 9.

Outer diameter 48 mm (1.89 in)

10. Outer diameter 80 mm (3.15 in) 11. Outer diameter 77 mm (3.03 in)

12. Outer diameter 77 mm (3.03 in)

13. Outer diameter 47 mm (1.85 in) 14. Outer diameter 84 mm (3.31 in)

15. Outer diameter 84 mm (3.31 in)

16. Outer diameter 92 mm (3.62 in) 17. Outer diameter 60 mm (2.36 in)

18. Outer diameter 63 mm (2.48 in)

19. Outer diameter 92 mm (3.62 in) 20. Outer diameter 65 mm (2.56 in)

21. Bearing race

22. Outer diameter 60 mm (2.36 in)

TM-204

< DISASSEMBLY AND ASSEMBLY >

DISASSEMBLY

DISASSEMBLY

Disassembly

INFOID:0000000005148748

CAUTION:

Do not disassemble parts behind Drum Support. Refer to

TM-8, "Cross-Sectional View (2WD models)"

.

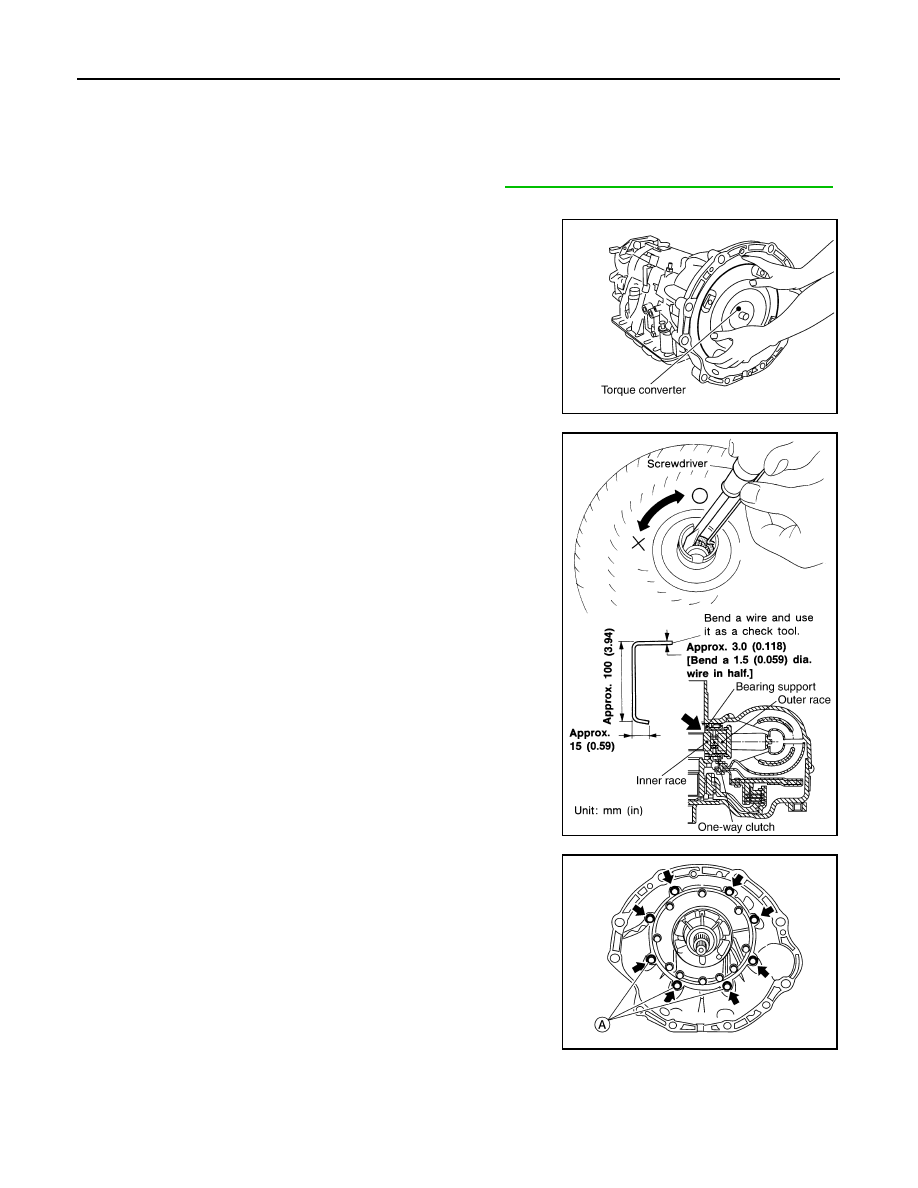

1. Drain A/T fluid through drain plug.
2. Remove torque converter by holding it firmly and turing while

pulling straight out.

3. Check torque converter one-way clutch using a check tool as

shown.

a. Insert a check tool into the groove of bearing support built into

one-way clutch outer race.

b. While holding bearing support with a check tool, rotate one-way

clutch spline using suitable tool.

c.

Make sure that inner race rotates clockwise only. If not, replace

torque converter assembly.

4. Remove bolts and converter housing from transmission case.

CAUTION:

Do not scratch converter housing.

• Self-sealing bolt (A)

SCIA5010E

SCIA3171E

WCIA0662E

DISASSEMBLY

TM-205

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

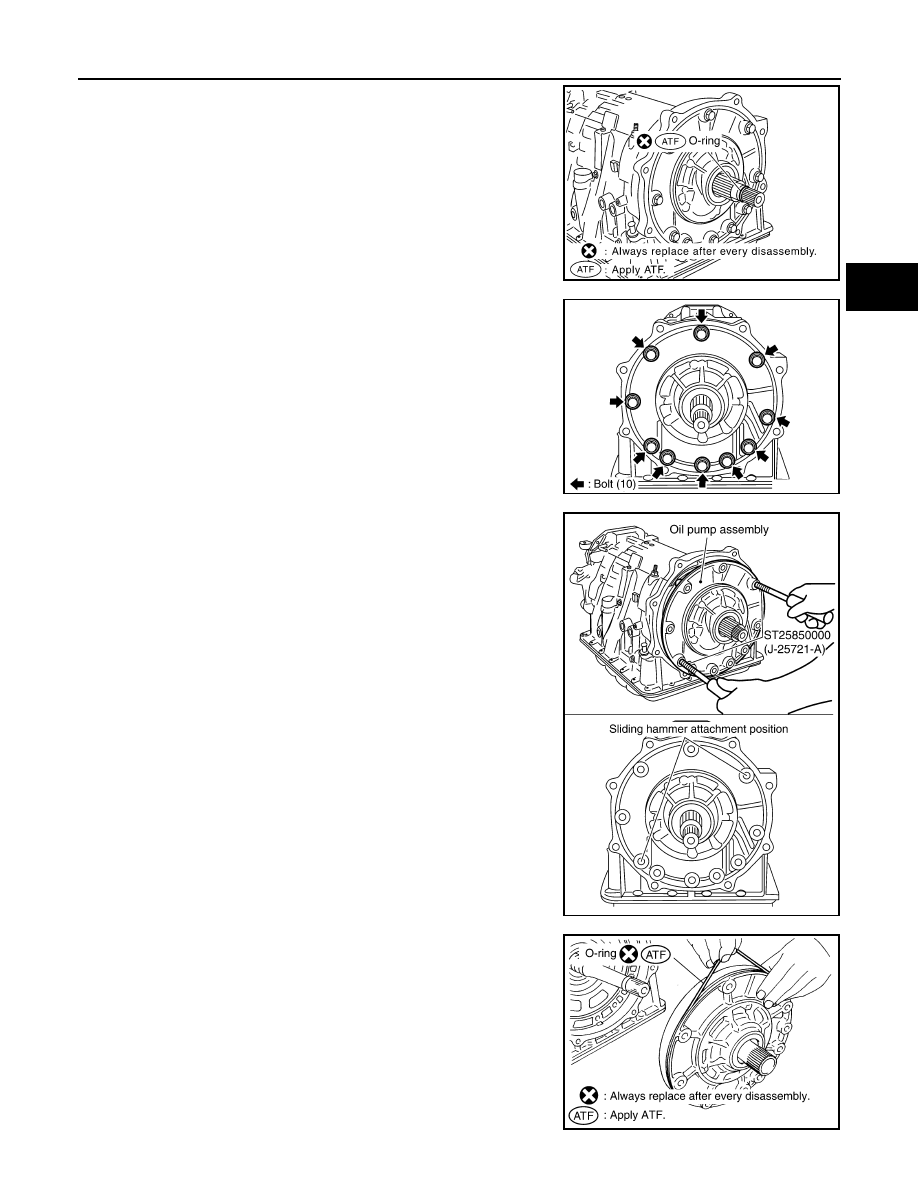

5. Remove O-ring from input clutch assembly.

6. Remove oil pump assembly to transmission case bolts.

7. Remove the oil pump assembly evenly from the transmission

case using Tools.

CAUTION:

• Fully tighten the sliding hammer screws.

• Make sure that bearing race is installed to the oil pump

assembly edge surface.

8. Remove O-ring from oil pump assembly.

SCIA5011E

SCIA2300E

Tool number

: ST25850000 (J-25721-A)

SCIA5474E

SCIA5172E
