STANDARDIZED RELAY

Description

INFOID:0000000005146585

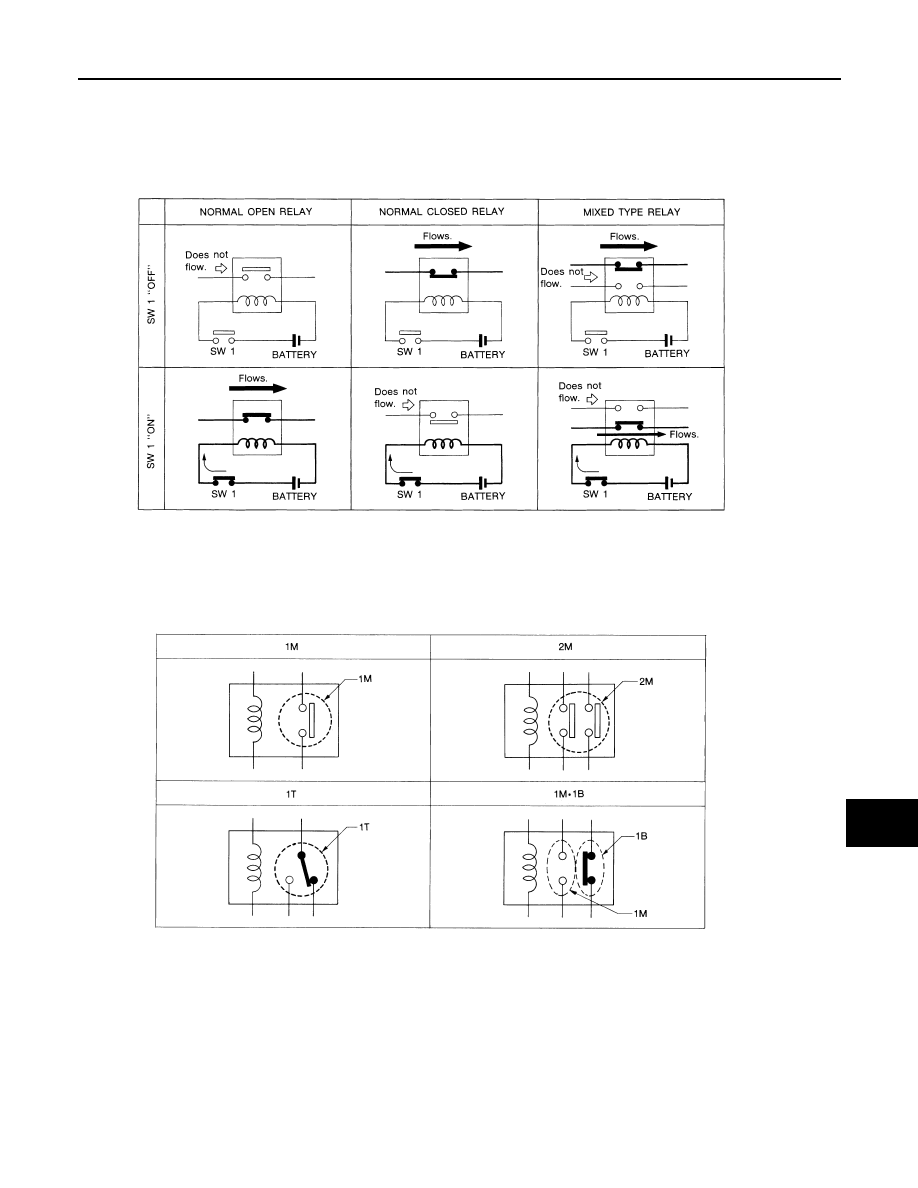

NORMAL OPEN, NORMAL CLOSED AND MIXED TYPE RELAYS

Relays can mainly be divided into three types: normal open, normal closed and mixed type relays.

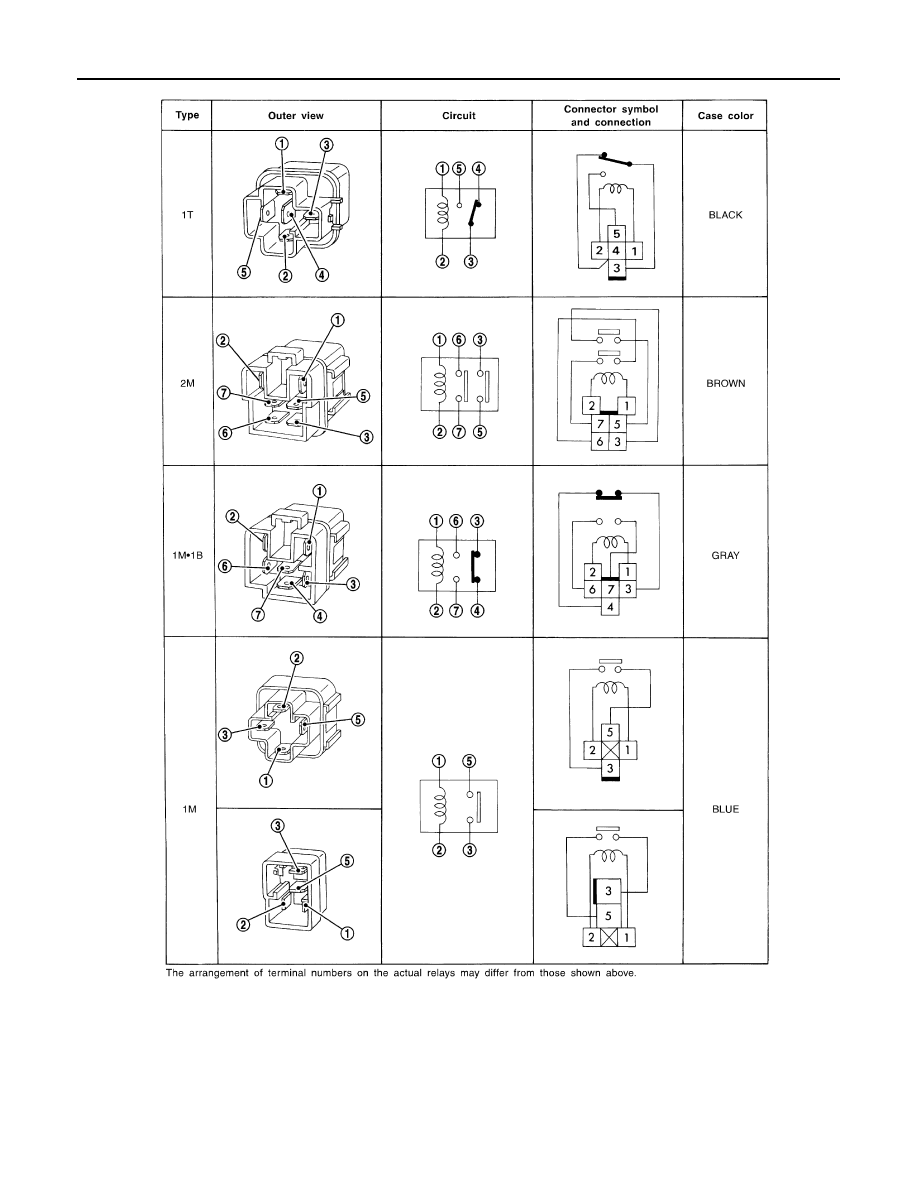

TYPE OF STANDARDIZED RELAYS

SEL881H

1M  ····················  1 Make

2M       ····················  2 Make

1T   ····················  1 Transfer

1M·1B  ····················  1 Make 1 Break

SEL882H

PG-68

< COMPONENT DIAGNOSIS >

STANDARDIZED RELAY

SEL188W

PG

FUSE BLOCK - JUNCTION BOX (J/B)

PG-69

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

FUSE BLOCK - JUNCTION BOX (J/B)

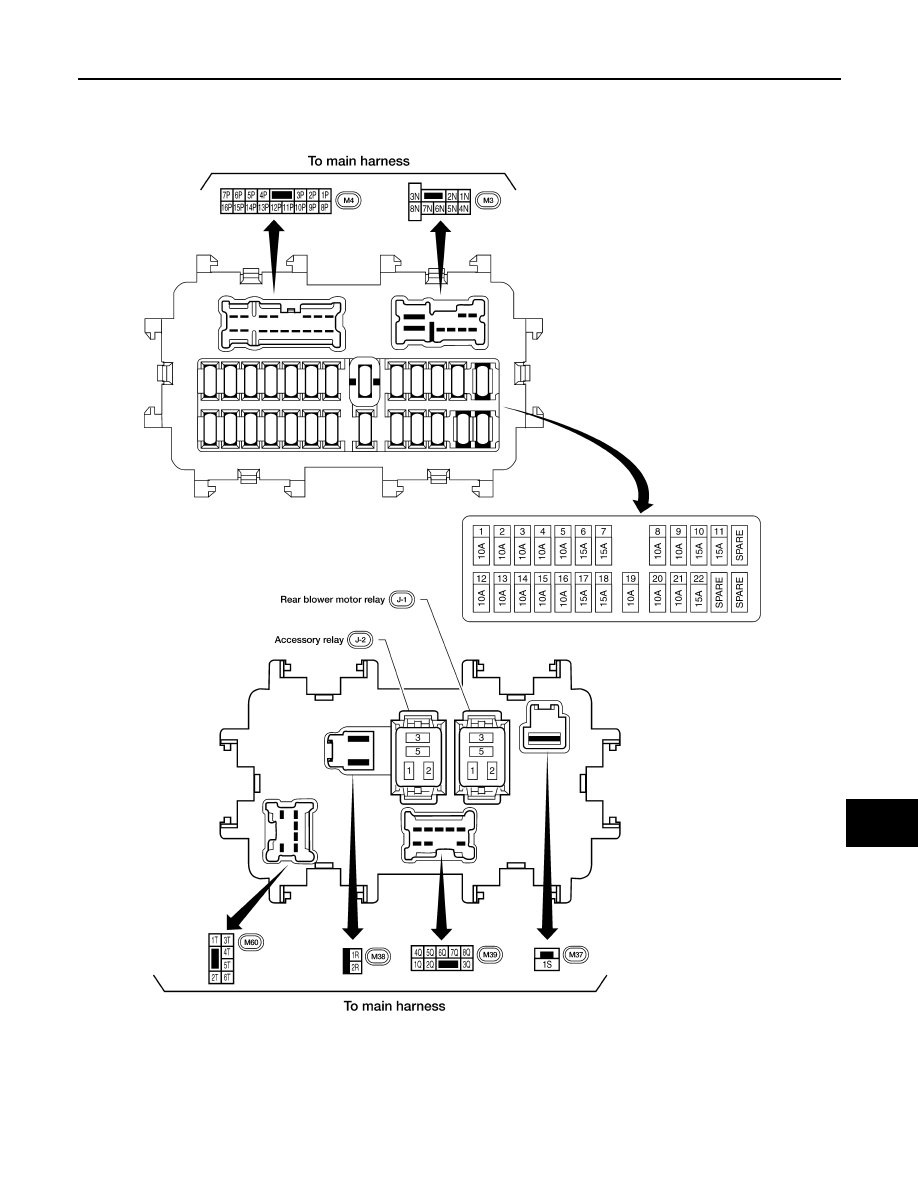

Terminal Arrangement

INFOID:0000000005146586

AWMIA0898GB

PG-70

< COMPONENT DIAGNOSIS >

FUSE, FUSIBLE LINK AND RELAY BOX

FUSE, FUSIBLE LINK AND RELAY BOX

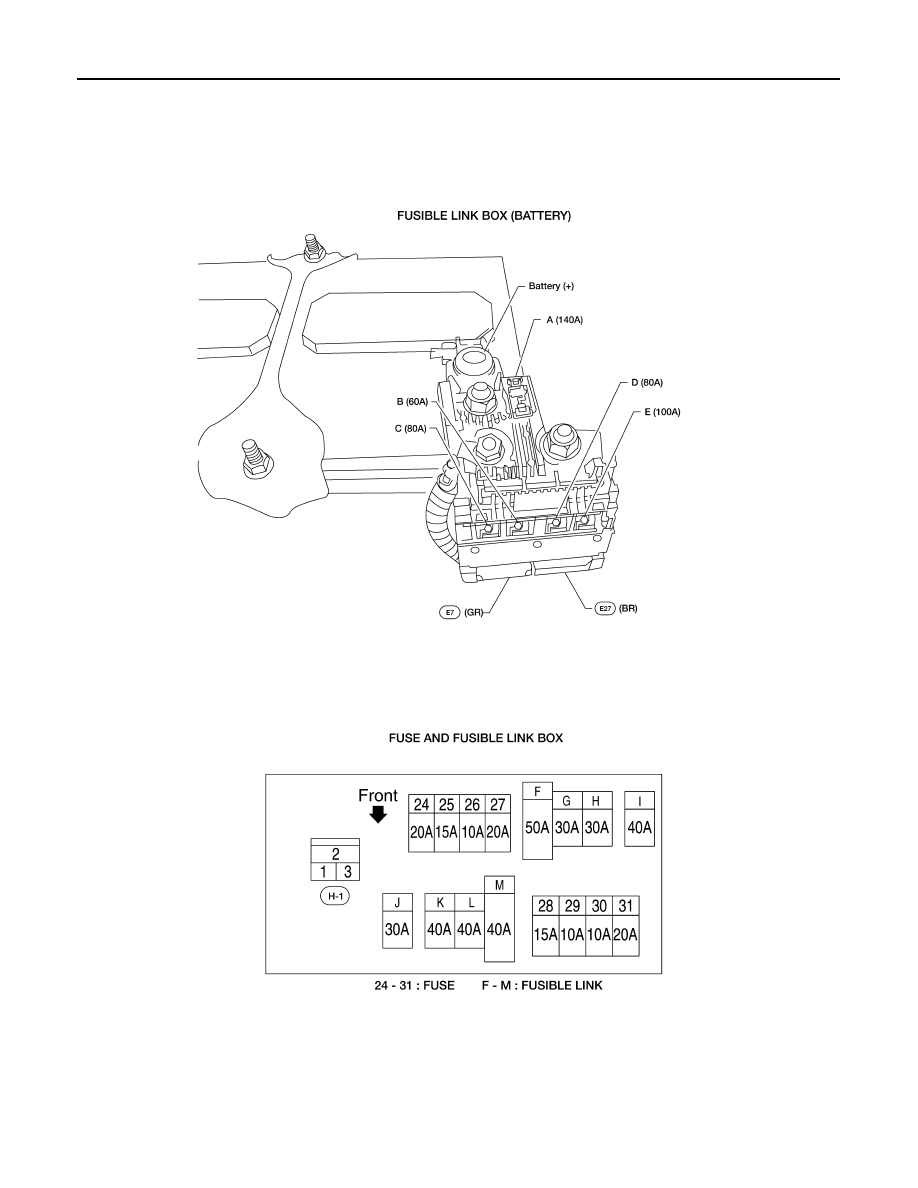

Terminal Arrangement

INFOID:0000000005146587

FUSE AND FUSIBLE LINK BOX

ABMIA0136GB
