CAN SYSTEM (WITH ICC)

LAN-33

< WIRING DIAGRAM >

[CAN]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

WIRING DIAGRAM

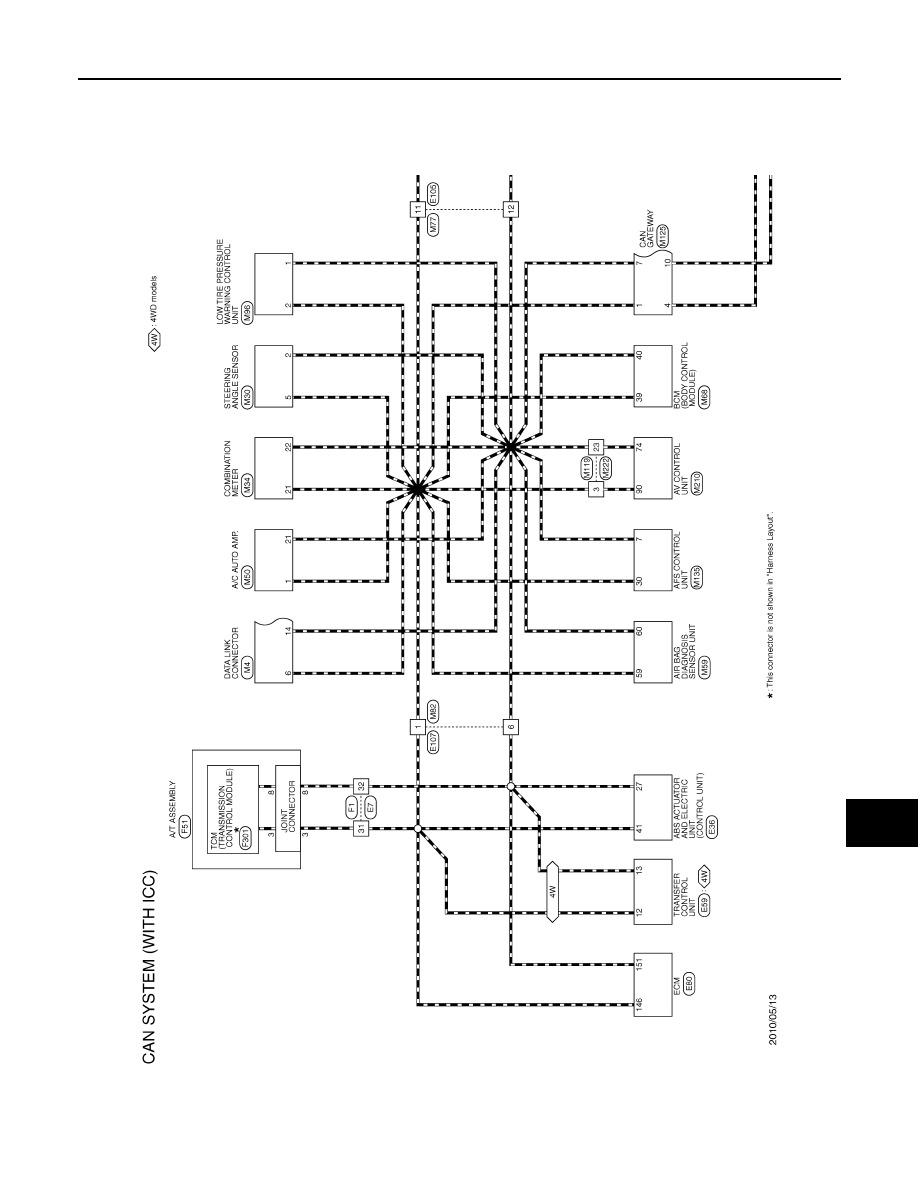

CAN SYSTEM (WITH ICC)

Wiring Diagram

INFOID:0000000006238445

JCMWM8300GB

LAN-34

< WIRING DIAGRAM >

[CAN]

CAN SYSTEM (WITH ICC)

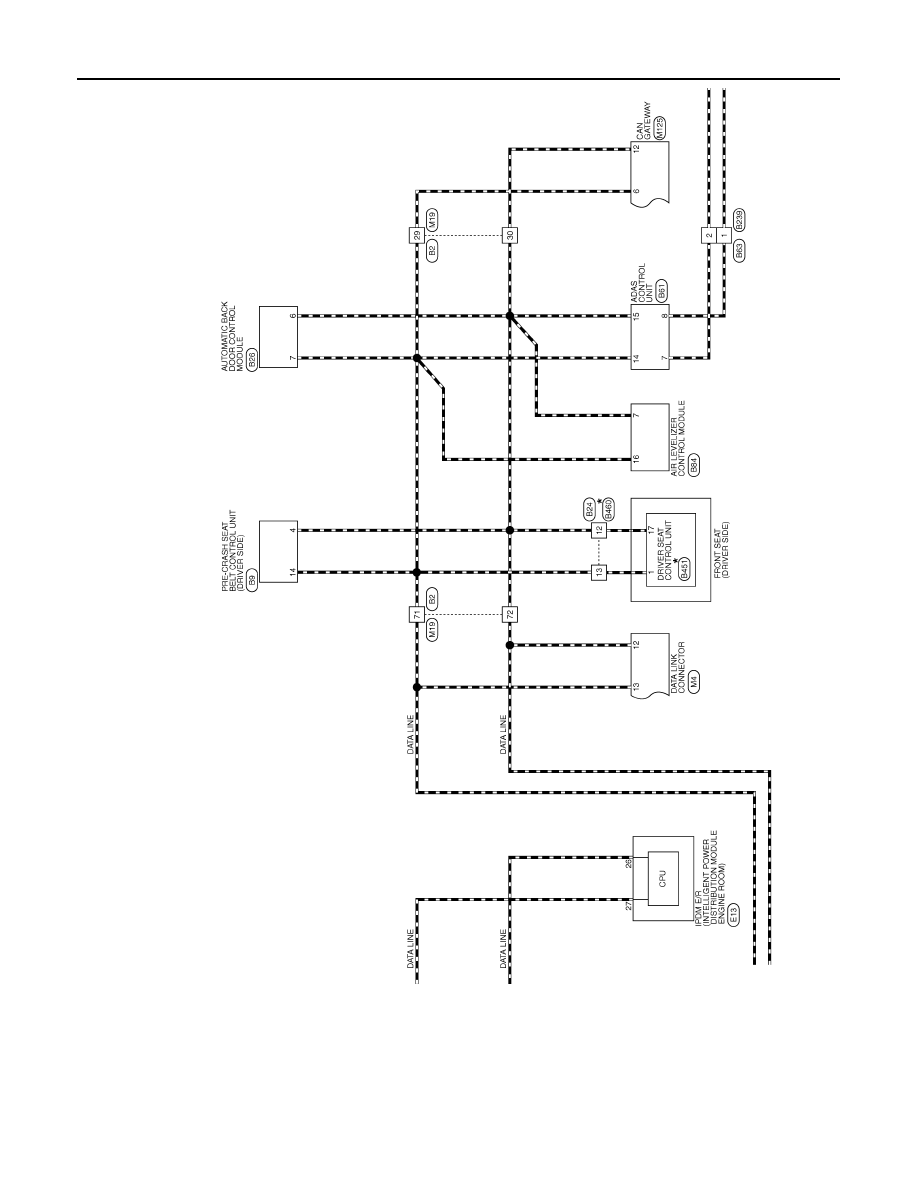

JCMWM8301GB

LAN

CAN SYSTEM (WITH ICC)

LAN-35

< WIRING DIAGRAM >

[CAN]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

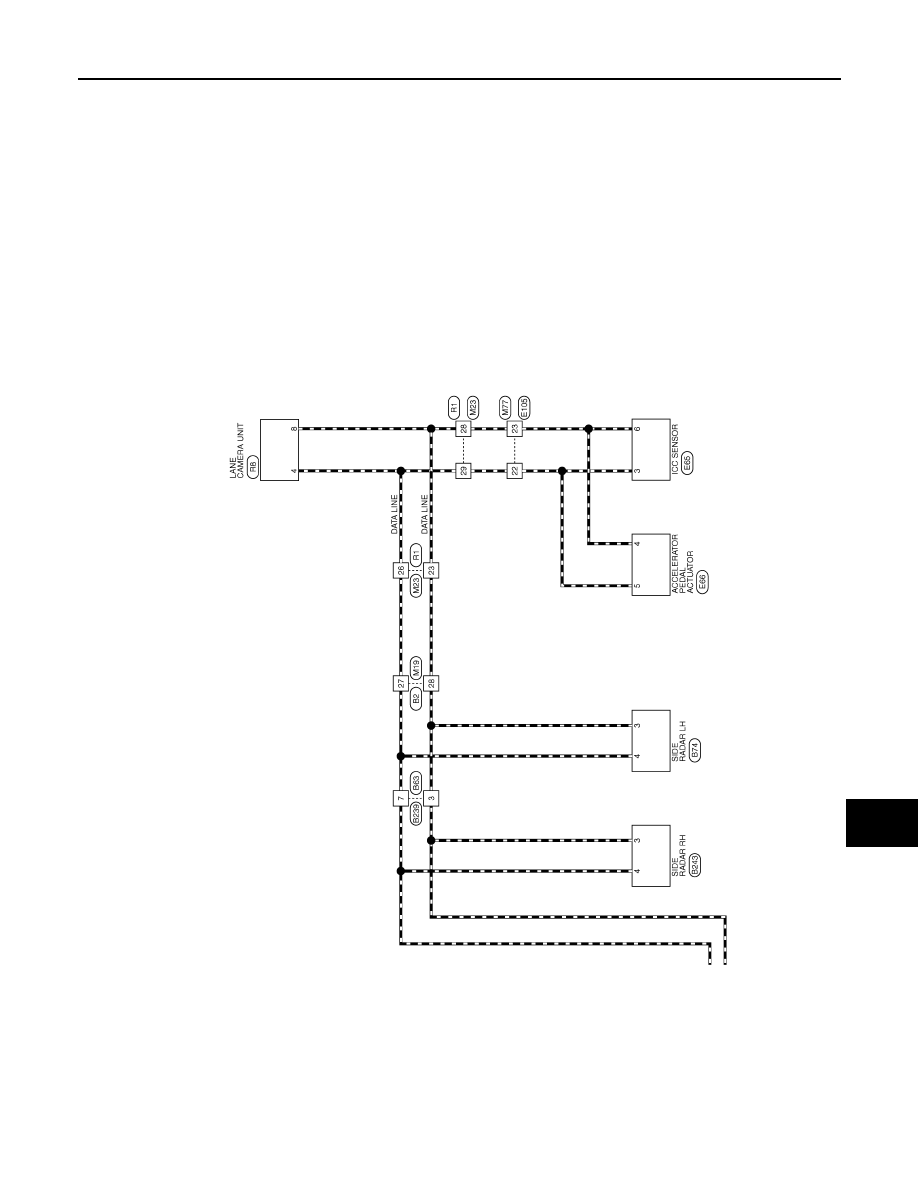

JCMWM8302GB

LAN-36

< WIRING DIAGRAM >

[CAN]

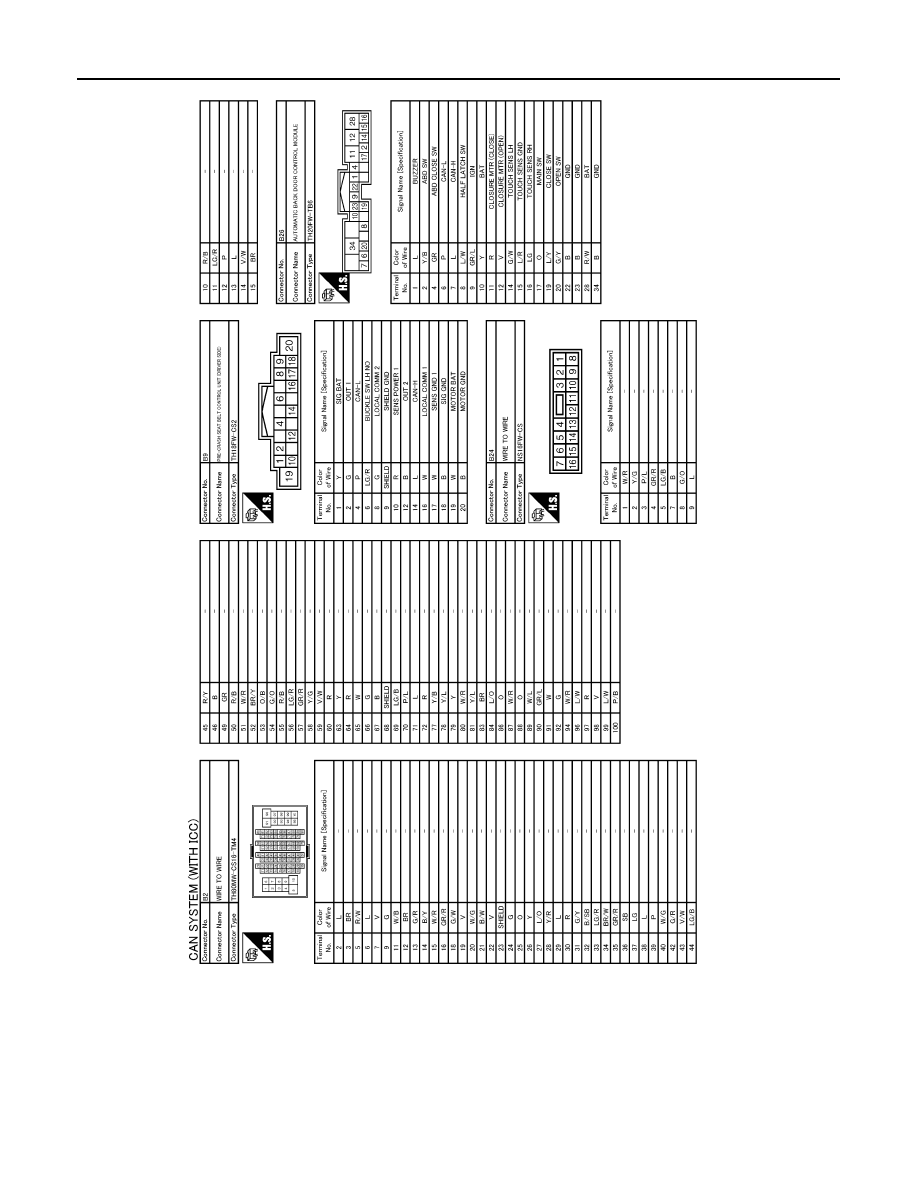

CAN SYSTEM (WITH ICC)

JCMWM8303GB
