INL-18

< WIRING DIAGRAM >

INTERIOR ROOM LAMP CONTROL SYSTEM

WIRING DIAGRAM

INTERIOR ROOM LAMP CONTROL SYSTEM

Wiring Diagram

INFOID:0000000006216062

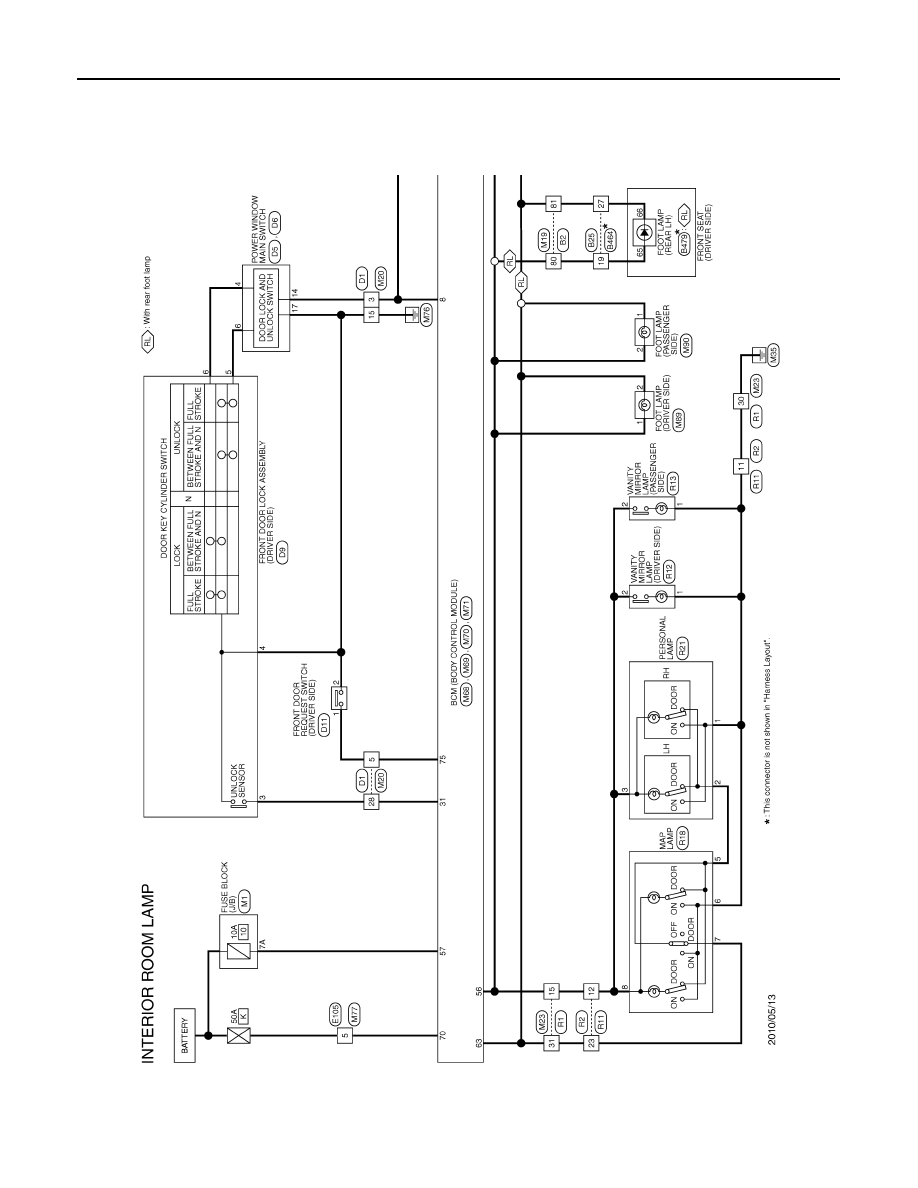

JCLWM5455GB

INTERIOR ROOM LAMP CONTROL SYSTEM

INL-19

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

M

A

B

INL

N

O

P

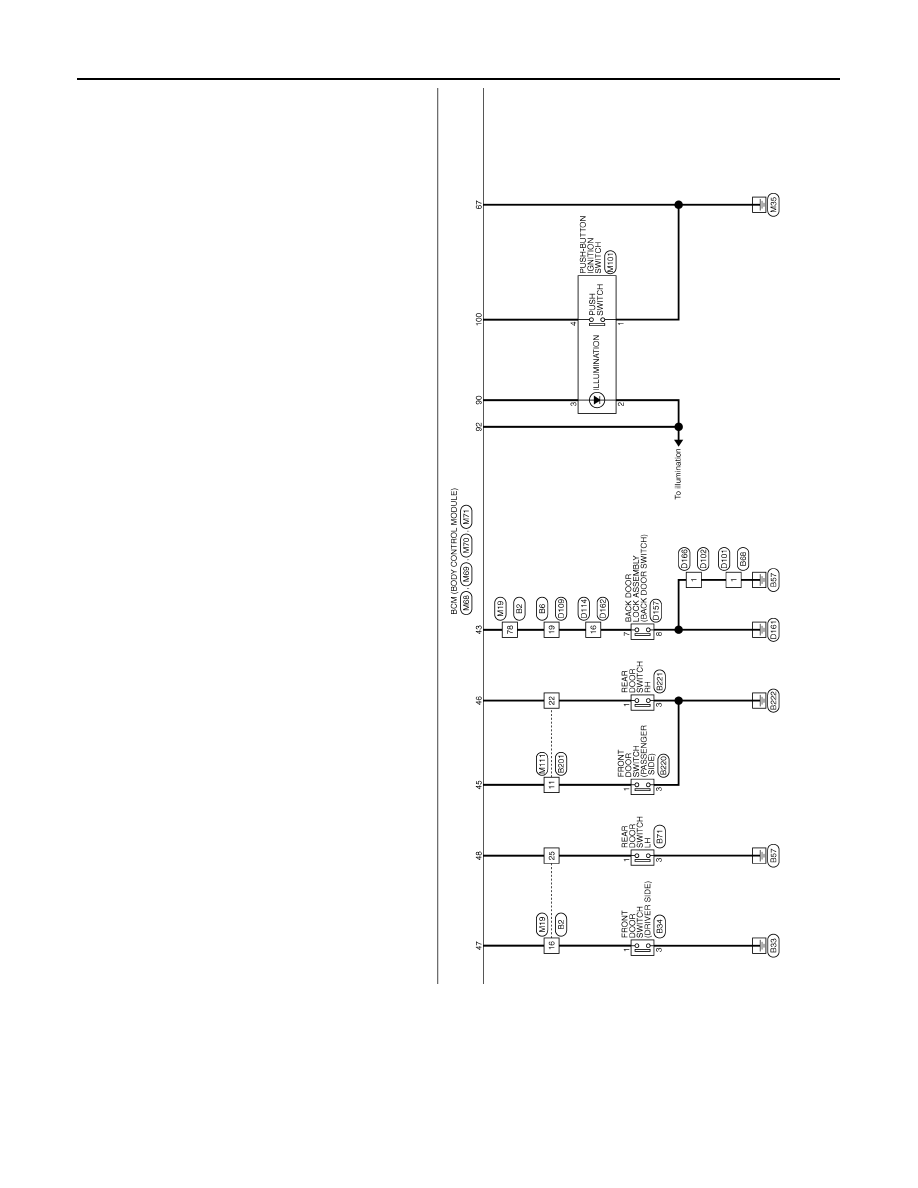

JCLWM5456GB

INL-20

< WIRING DIAGRAM >

INTERIOR ROOM LAMP CONTROL SYSTEM

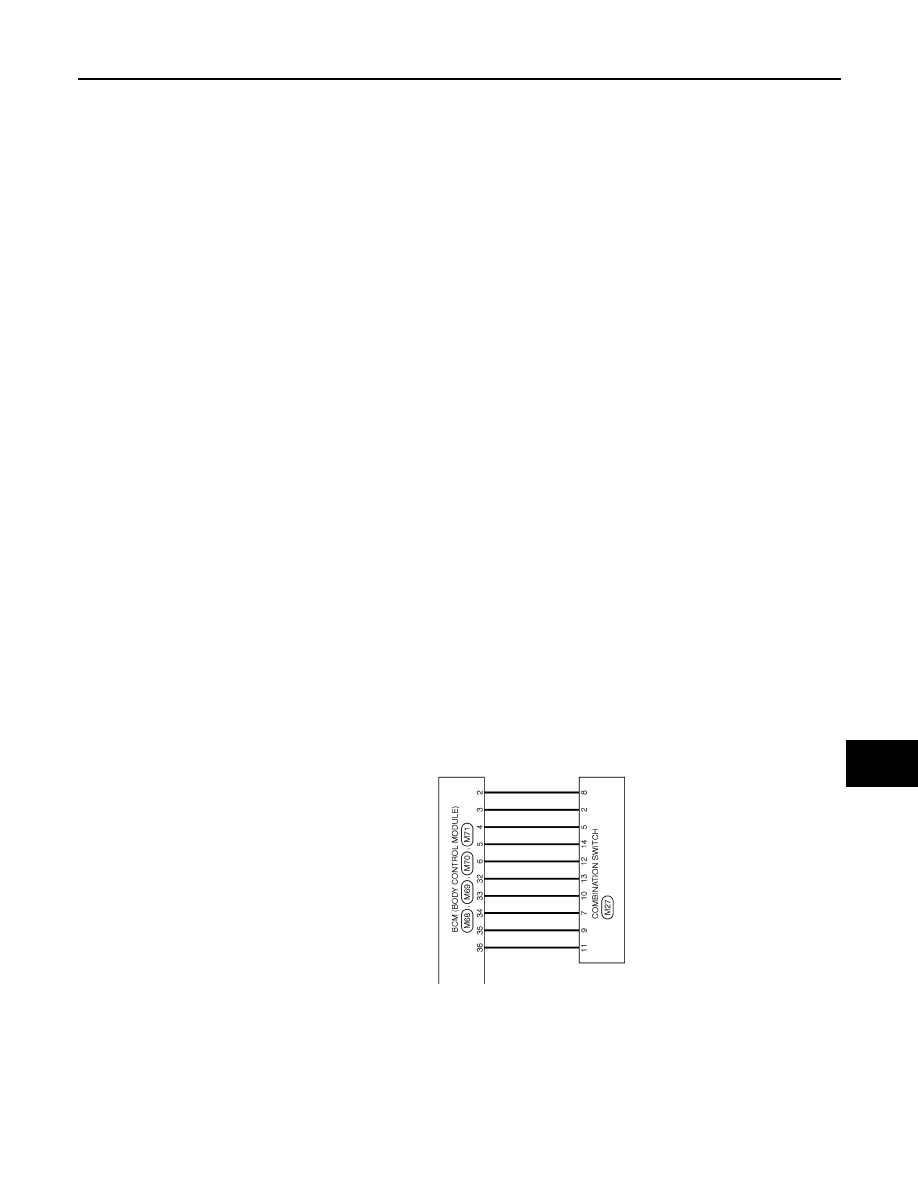

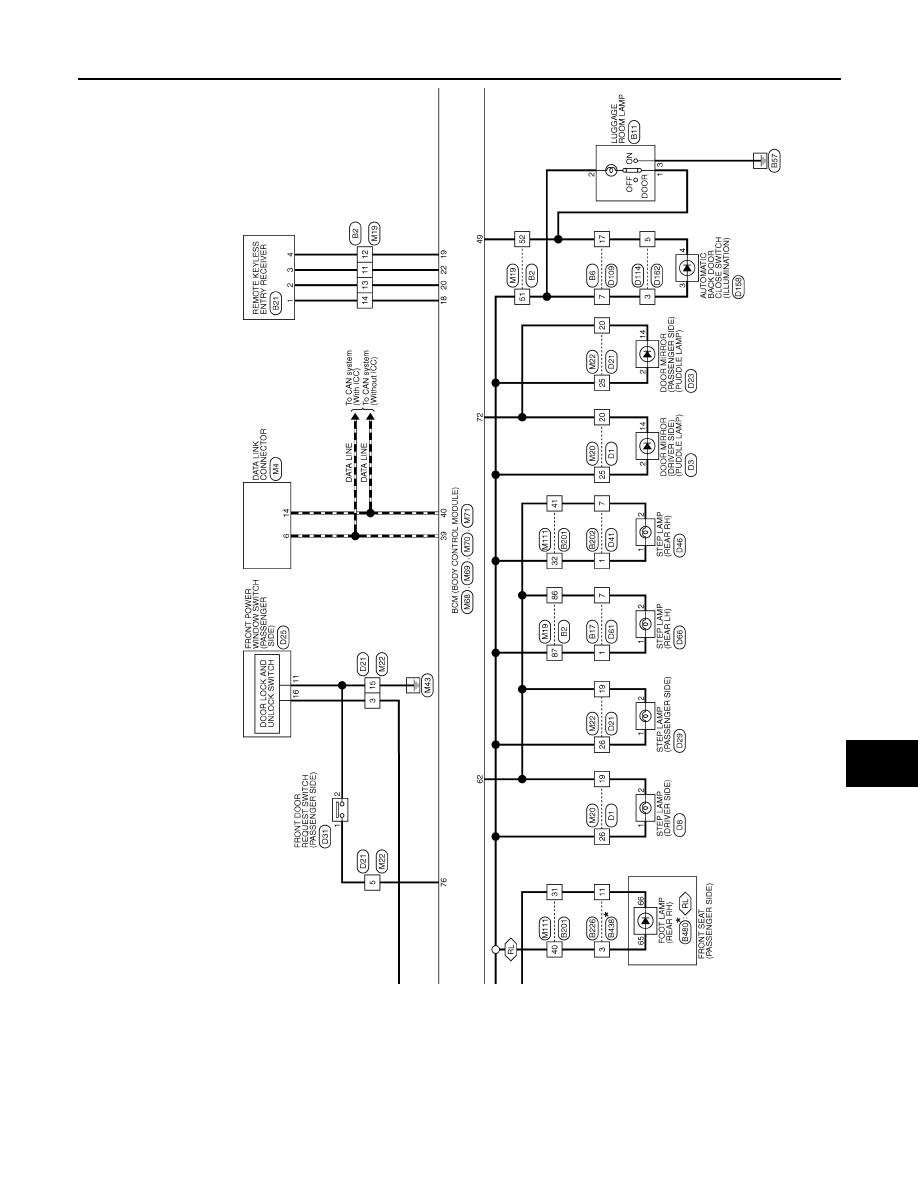

JCLWM5457GB

INTERIOR ROOM LAMP CONTROL SYSTEM

INL-21

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

M

A

B

INL

N

O

P

JCLWM5458GB
