EM-140

< SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

Unit: mm (in)

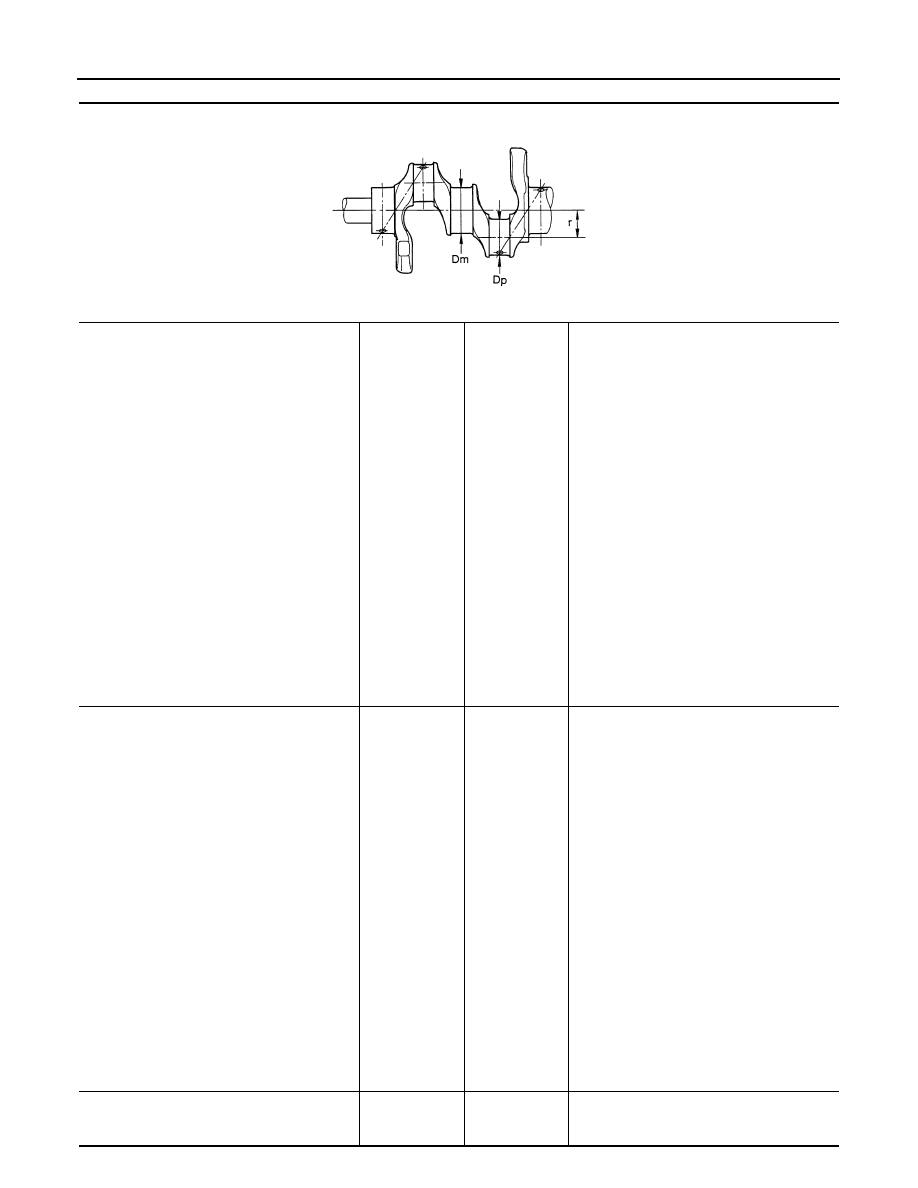

Main journal diameter. “Dm” grade
(No. 1 and 5 journal)

Standard

Grade No. G
Grade No. H
Grade No. J
Grade No. K
Grade No. L
Grade No. M
Grade No. N
Grade No. P
Grade No. R
Grade No. S
Grade No. T
Grade No. U
Grade No. V
Grade No. W
Grade No. X
Grade No. Y
Grade No. 1
Grade No. 2
Grade No. 3
Grade No. 4
Grade No. 5
Grade No. 6
Grade No. 7
Grade No. 9

63.964 - 63.963 (2.5183 - 2.5182)
63.963 - 63.962 (2.5182 - 2.5182)
63.962 - 63.961 (2.5182 - 2.5181)
63.961 - 63.960 (2.5181 - 2.5181)
63.960 - 63.959 (2.5181 - 2.5181)
63.959 - 63.958 (2.5181 - 2.5180)
63.958 - 63.957 (2.5180 - 2.5180)
63.957 - 63.956 (2.5180 - 2.5179)
63.956 - 63.955 (2.5179 - 2.5179)
63.955 - 63.954 (2.5179 - 2.5179)
63.954 - 63.953 (2.5179 - 2.5178)
63.953 - 63.952 (2.5178 - 2.5178)
63.952 - 63.951 (2.5178 - 2.5178)
63.951 - 63.950 (2.5178 - 2.5177)
63.950 - 63.949 (2.5177 - 2.5177)
63.949 - 63.948 (2.5177 - 2.5176)
63.948 - 63.947 (2.5176 - 2.5176)
63.947 - 63.946 (2.5176 - 2.5176)
63.946 - 63.945 (2.5176 - 2.5175)
63.945 - 63.944 (2.5175 - 2.5175)
63.944 - 63.943 (2.5175 - 2.5174)
63.943 - 63.942 (2.5174 - 2.5174)
63.942 - 63.941 (2.5174 - 2.5174)
63.941 - 63.940 (2.5174 - 2.5173)

Main journal diameter. “Dm” grade
(No. 2, 3 and 4 journal)

Standard

Grade No. A
Grade No. B
Grade No. C
Grade No. D
Grade No. E
Grade No. F
Grade No. G
Grade No. H
Grade No. J
Grade No. K
Grade No. L
Grade No. M
Grade No. N
Grade No. P
Grade No. R
Grade No. S
Grade No. T
Grade No. U
Grade No. V
Grade No. W
Grade No. X
Grade No. Y
Grade No. 1
Grade No. 2

63.963 - 63.964 (2.5182 - 2.5183)
63.962 - 63.963 (2.5182 - 2.5182)
63.961 - 63.962 (2.5181 - 2.5182)
63.960 - 63.961 (2.5181 - 2.5181)
63.959 - 63.960 (2.5181 - 2.5181)
63.958 - 63.959 (2.5180 - 2.5181)
63.957 - 63.958 (2.5180 - 2.5180)
63.956 - 63.957 (2.5179 - 2.5180)
63.955 - 63.956 (2.5179 - 2.5179)
63.954 - 63.955 (2.5179 - 2.5179)
63.953 - 63.954 (2.5178 - 2.5179)
63.952 - 63.953 (2.5178 - 2.5178)
63.951 - 63.952 (2.5178 - 2.5178)
63.950 - 63.951 (2.5177 - 2.5178)
63.949 - 63.950 (2.5177 - 2.5177)
63.948 - 63.949 (2.5176 - 2.5177)
63.947 - 63.948 (2.5176 - 2.5176)
63.946 - 63.947 (2.5176 - 2.5176)
63.945 - 63.946 (2.5175 - 2.5176)
63.944 - 63.945 (2.5175 - 2.5175)
63.943 - 63.944 (2.5174 - 2.5175)
63.942 - 63.943 (2.5174 - 2.5174)
63.941 - 63.942 (2.5174 - 2.5174)
63.940 - 63.941 (2.5173 - 2.5174)

Pin journal diameter. “Dp” grade

Standard

Grade No. 0
Grade No. 1
Grade No. 2

53.968 - 53.974 (2.1247 - 2.1250)
53.962 - 53.968 (2.1245 - 2.1247)
53.956 - 53.962 (2.1243 - 2.1245)

SEM645

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-141

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

K

L

M

A

EM

N

P

O

*: Total indicator reading

Main Bearing

INFOID:0000000006289596

MAIN BEARING

UNDERSIZE

Unit: mm (in)

MAIN BEARING OIL CLEARANCE

Center distance “r”

45.96 - 46.04 (1.8095 - 1.8126)

Taper

Limit

0.0025 (0.0001)

Out-of-round

0.0025 (0.0001)

Crankshaft runout [TIR*]

Standard

Less than 0.05 (0.002)

Limit

0.10 (0.0039)

Crankshaft end play

Standard

0.10 - 0.26 (0.0039 - 0.0102)

Limit

0.30 (0.012)

Grade number

Thickness

mm (in)

Width

mm (in)

Identification color

Remarks

0

2.483 - 2.486 (0.0978 - 0.0979)

19.9 - 20.1

(0.783 - 0.791)

Black

Grade is the same
for upper and lower
bearings.

1

2.486 - 2.489 (0.0979 - 0.0980)

Brown

2

2.489 - 2.492 (0.0980 - 0.0981)

Green

3

2.492 - 2.495 (0.0981 - 0.0982)

Yellow

4

2.495 - 2.498 (0.0982 - 0.0983)

Blue

5

2.498 - 2.501 (0.0983 - 0.0985)

Pink

6

2.501 - 2.504 (0.0985 - 0.0986)

Purple

7

2.504 - 2.507 (0.0986 - 0.0987)

White

8

2.507 - 2.510 (0.0987 - 0.0988)

Red

01

UPR

2.483 - 2.486 (0.0978 - 0.0979)

Black

Grade and color are
different for upper
and lower bearings.

LWR

2.486 - 2.489 (0.0979 - 0.0980)

Brown

12

UPR

2.486 - 2.489 (0.0979 - 0.0980)

Brown

LWR

2.489 - 2.492 (0.0980 - 0.0981)

Green

23

UPR

2.489 - 2.492 (0.0980 - 0.0981)

Green

LWR

2.492 - 2.495 (0.0981 - 0.0982)

Yellow

34

UPR

2.492 - 2.495 (0.0981 - 0.0982)

Yellow

LWR

2.495 - 2.498 (0.0982 - 0.0983)

Blue

45

UPR

2.495 - 2.498 (0.0982 - 0.0983)

Blue

LWR

2.498 - 2.501 (0.0983 - 0.0985)

Pink

56

UPR

2.498 - 2.501 (0.0983 - 0.0985)

Pink

LWR

2.501 - 2.504 (0.0985 - 0.0986)

Purple

67

UPR

2.501 - 2.504 (0.0985 - 0.0986)

Purple

LWR

2.504 - 2.507 (0.0986 - 0.0987)

White

78

UPR

2.504 - 2.507 (0.0986 - 0.0987)

White

LWR

2.507 - 2.510 (0.0987 - 0.0988)

Red

Items

Thickness

Main journal diameter

0.25 (0.0098)

2.618 - 2.626 (0.1031 - 0.1034)

Grind so that bearing clearance is the specified value.

EM-142

< SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

Unit: mm (in)

*: Actual clearance

Connecting Rod Bearing

INFOID:0000000006289597

CONNECTING ROD BEARING

UNDERSIZE

Unit: mm (in)

CONNECTING ROD BEARING OIL CLEARANCE

Unit: mm (in)

*: Actual clearance

Items

Standard

Limit

Main bearing oil clearance

No.1 and 5

0.001 - 0.011 (0.00004 - 0.00043)*

0.065 (0.0026)

No.2, 3 and 4

0.007 - 0.017 (0.0003 - 0.0007)*

Grade number

Thickness

mm (in)

Width mm (in)

Identification color (mark)

1

1.500 - 1.503 (0.0591 - 0.0592)

18.1 - 18.3

 (0.713 - 0.720)

Black

2

1.503 - 1.506 (0.0592 - 0.0593)

Brown

3

1.506 - 1.509 (0.0593 - 0.0594)

Green

4

1.509 - 1.512 (0.0594 - 0.0595)

Yellow

Items

Thickness

Pin journal diameter

0.25 (0.0098)

1.627 - 1.635 (0.0641 - 0.0644)

Grind so that bearing clearance is the specified value.

Items

Standard

Limit

Connecting rod bearing oil clearance

0.020 - 0.039 (0.0008 - 0.0015)*

0.070 (0.0028)
