REPLACEMENT OPERATIONS

BRM-27

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

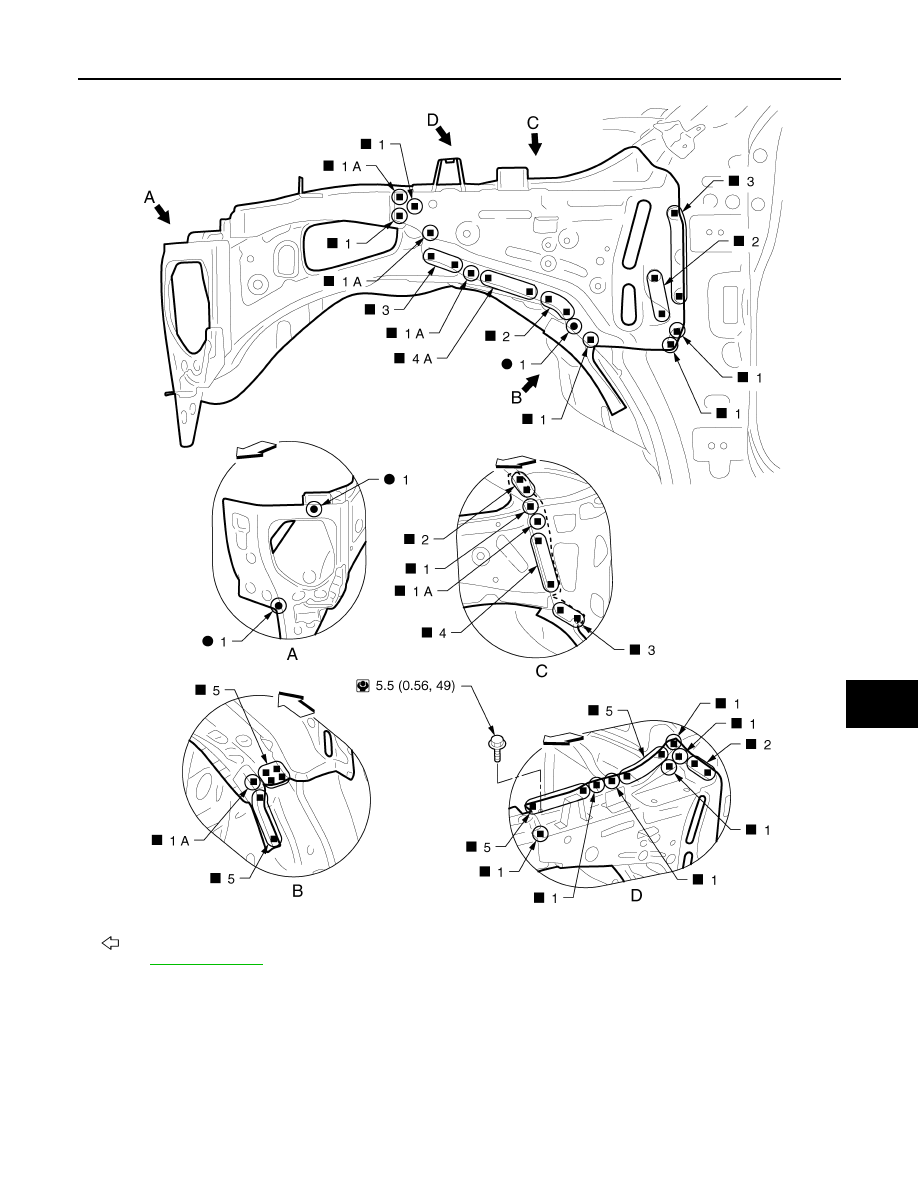

View C: Before installing hoodledge reinforcement

Hoodledge (Partial Replacement)

INFOID:0000000006248499

Work after radiator core support is removed.
Remove the connector hoodledge bracket assembly (reusable) from the service part

upper rear hoodledge

for easier installation.

: Vehicle front

Refer to

GI-4, "Components"

 for symbols in the figure.

Replacement parts

z

Hoodledge assembly (LH)

z

Hoodledge reinforcement (LH)

JSKIA1915GB

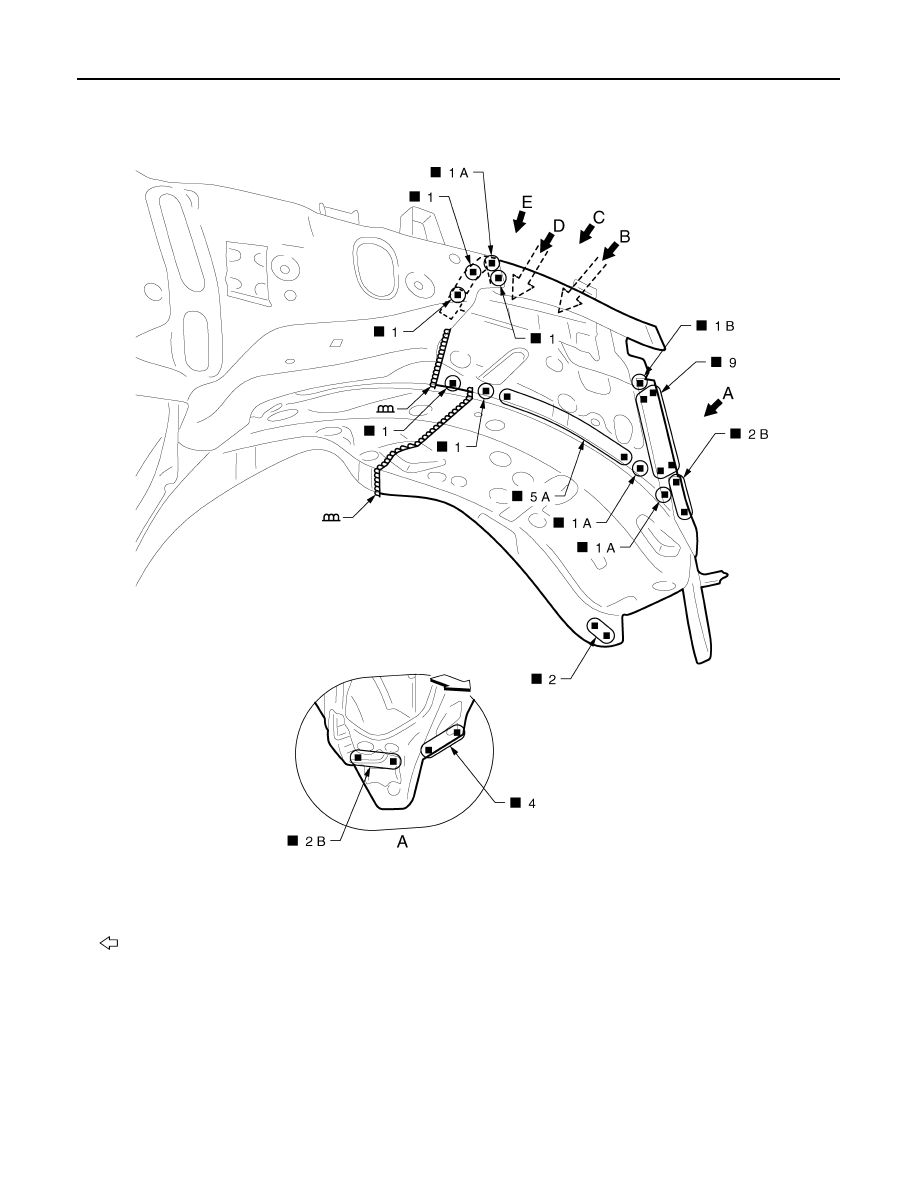

BRM-28

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

: Vehicle front

Replacement parts

z

Upper rear hoodledge (RH)

z

Upper hoodledge (RH)

z

Lower hoodledge (RH)

JSKIA1916ZZ

REPLACEMENT OPERATIONS

BRM-29

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

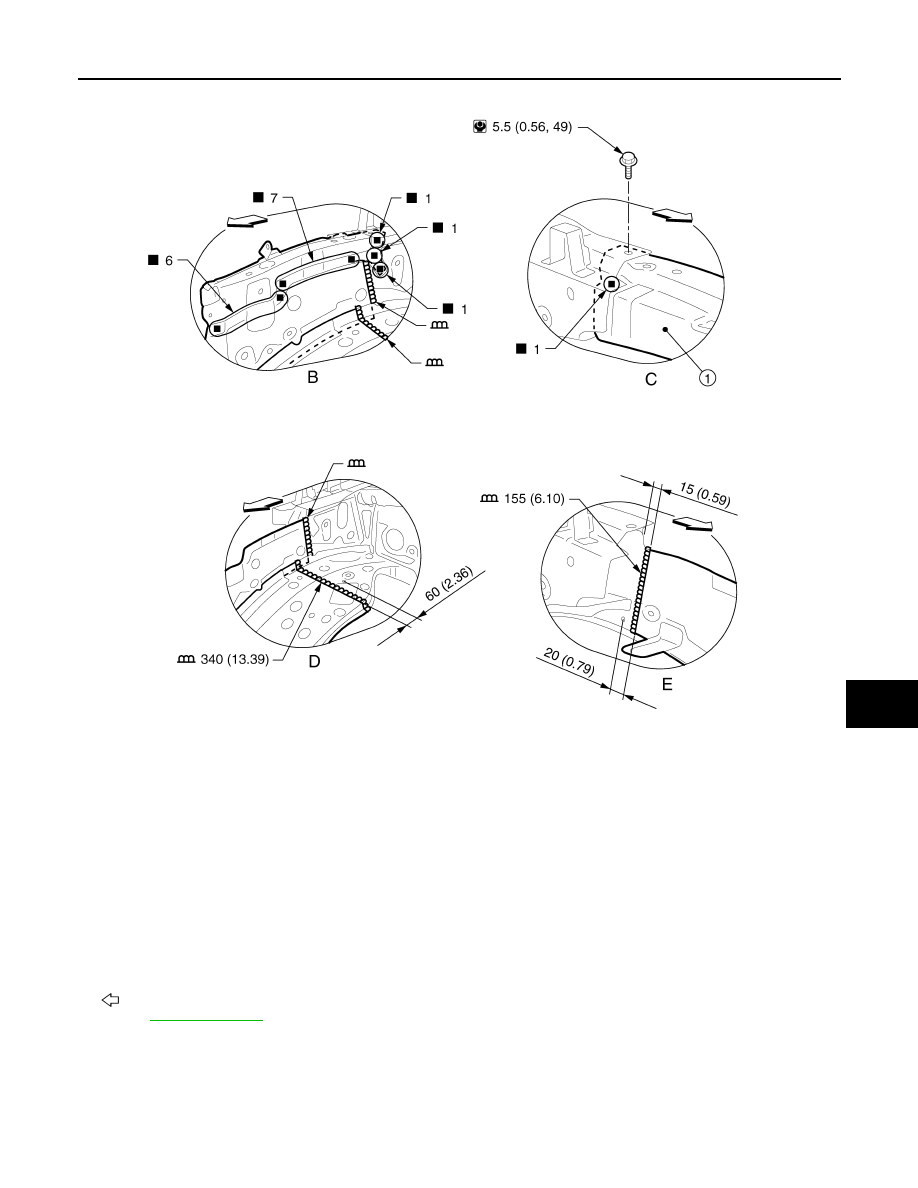

View D and E: Before installing connector hoodledge bracket assembly

Front Pillar

INFOID:0000000006248500

Work after hoodledge reinforcement is removed.

1.

Connector hoodledge bracket as-
sembly

Unit: mm (in)

: Vehicle front

Refer to

GI-4, "Components"

 for symbols in the figure.

JSKIA1917GB

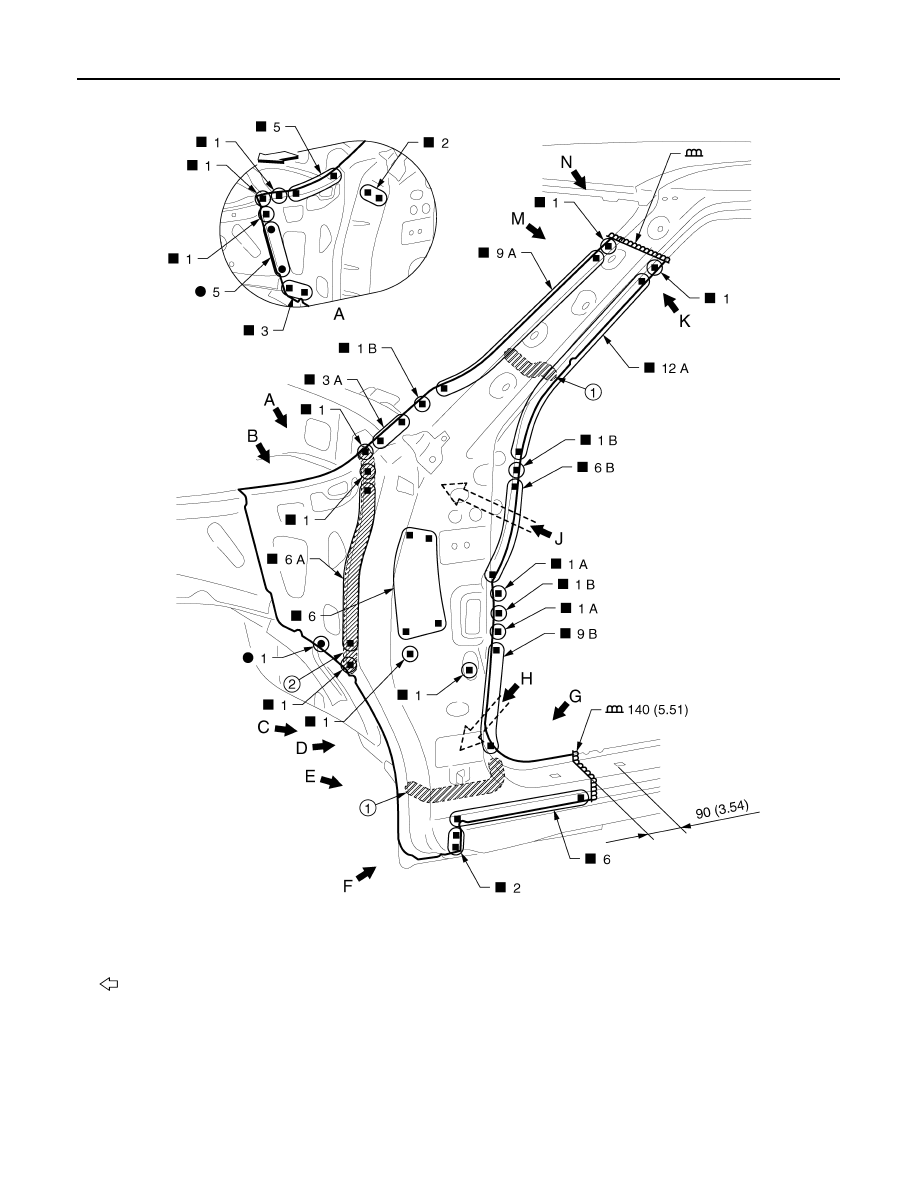

BRM-30

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

1.

Urethane foam

2.

Body sealing

Unit: mm (in)

: Vehicle front

Replacement parts

z

Outer front side body (LH)

z

Front pillar brace (LH)

z

Front fender bracket assembly (LH)

z

Upper inner front pillar (LH)

z

Side dash (LH)

JSKIA1918GB
