Infiniti QX56 (Z62). Manual - part 1386





WW-22

< SYSTEM DESCRIPTION >

DIAGNOSIS SYSTEM (IPDM E/R)

*: Operates while the engine is running.

EXTERNAL LAMPS

Off

OFF

TAIL

Operates the tail lamp relay.

Lo

Operates the headlamp low relay.

Hi

Operates the headlamp low relay and ON/OFF the headlamp high relay at 1 sec-
ond intervals.

Fog

Operates the front fog lamp relay.

Test item

Operation

Description

BCM, IPDM E/R

WW-23

< ECU DIAGNOSIS INFORMATION >

C

D

E

F

G

H

I

J

K

M

A

B

WW

N

O

P

ECU DIAGNOSIS INFORMATION

BCM, IPDM E/R

List of ECU Reference

INFOID:0000000006300464

ECU

Reference

BCM

BCS-33, "Reference Value"

BCS-54, "Fail-safe"

BCS-56, "DTC Inspection Priority Chart"

BCS-57, "DTC Index"

IPDM E/R

PCS-15, "Reference Value"

PCS-21, "Fail-Safe"

PCS-22, "DTC Index"

WW-24

< WIRING DIAGRAM >

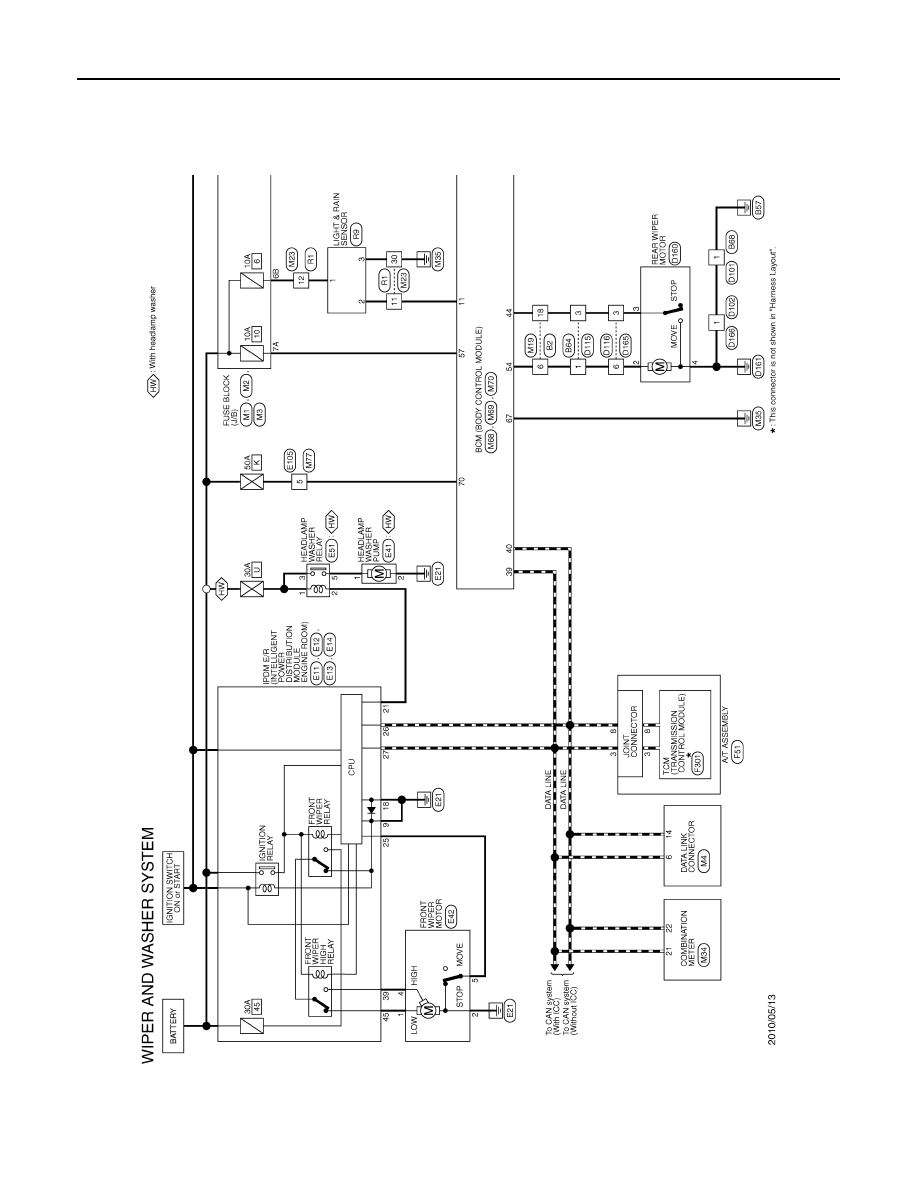

WIPER AND WASHER SYSTEM

WIRING DIAGRAM

WIPER AND WASHER SYSTEM

Wiring Diagram

INFOID:0000000006300465

JCLWM5491GB

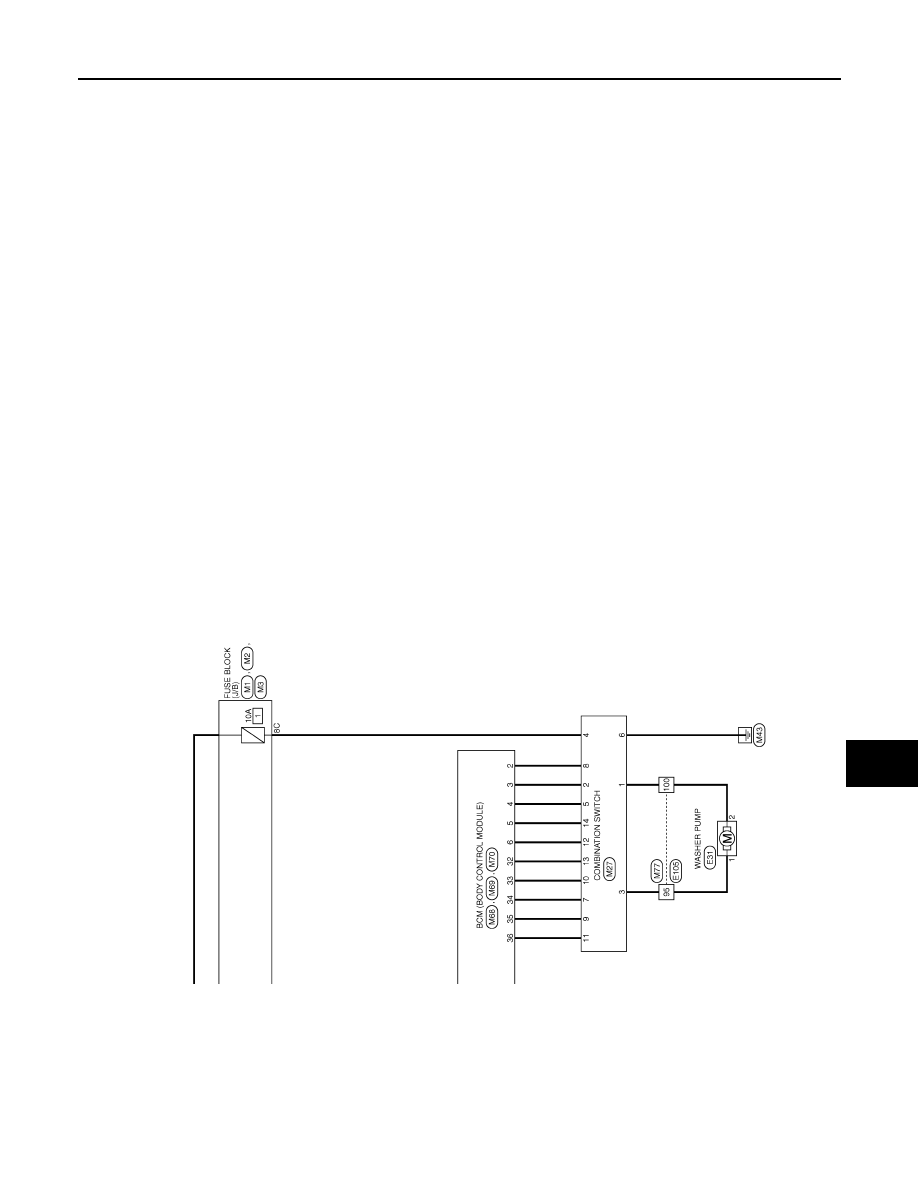

WIPER AND WASHER SYSTEM

WW-25

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

M

A

B

WW

N

O

P

JCLWM5492GB
