Infiniti QX56 (Z62). Manual - part 1327





TRANSMISSION ASSEMBLY

TM-217

< UNIT DISASSEMBLY AND ASSEMBLY >

[7AT: RE7R01B]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

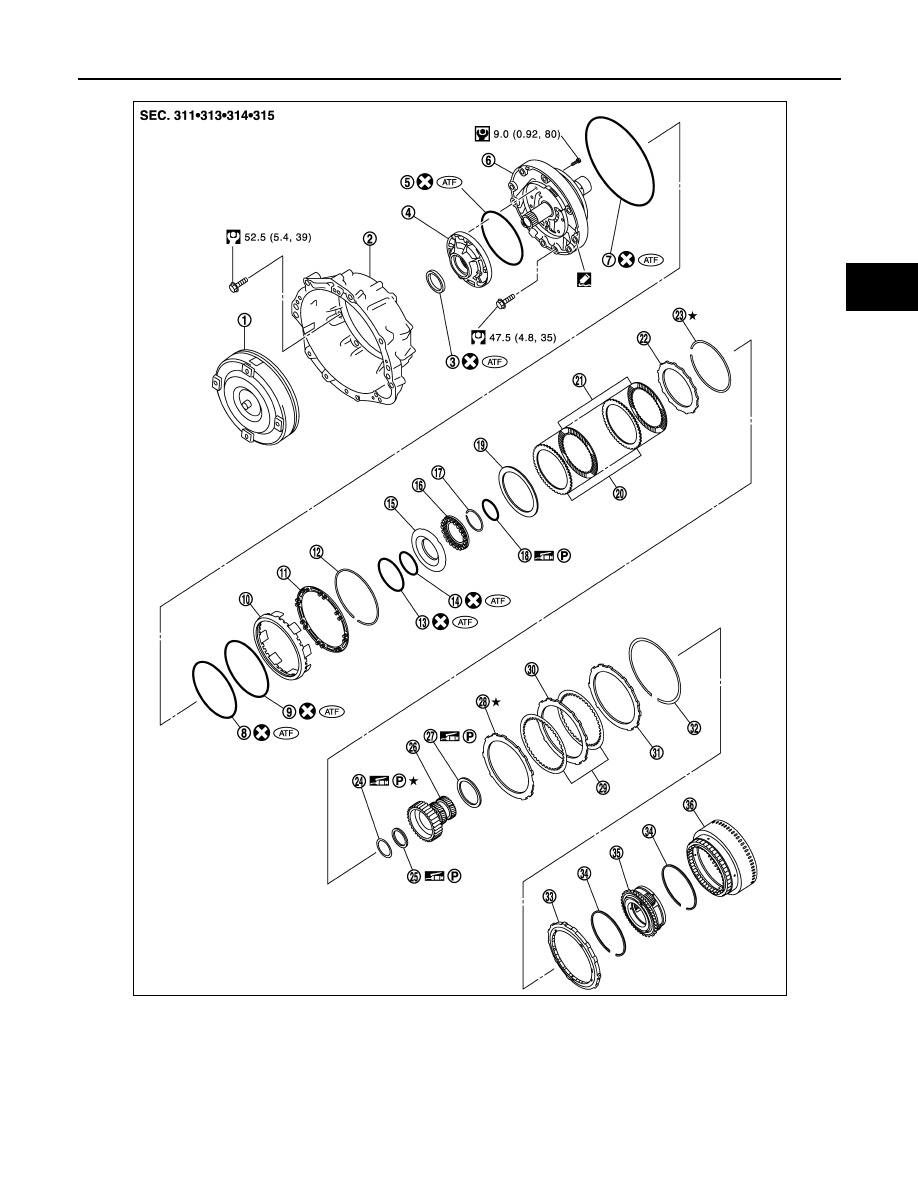

1.

Torque converter

2.

Converter housing

3.

Oil pump housing oil seal

4.

Oil pump housing

5.

O-ring

6.

Oil pump cover

7.

O-ring

8.

D-ring

9.

D-ring

10.

Front brake piston

11.

Front brake spring retainer

12.

Snap ring

13.

D-ring

14.

D-ring

15.

2346 brake piston

16.

2346 brake spring retainer

17.

Snap ring

18.

Seal ring

JPDIA1140GB

TM-218

< UNIT DISASSEMBLY AND ASSEMBLY >

[7AT: RE7R01B]

TRANSMISSION ASSEMBLY

19.

2346 brake dish plate

20.

2346 brake driven plate

21.

2346 brake drive plate

22.

2346 brake retaining plate

23.

Snap ring

24.

Bearing race

25.

Needle bearing

26.

Under drive sun gear

27.

Needle bearing

28.

Front brake retaining plate

29.

Front brake drive plate

30.

Front brake driven plate

31.

Front brake retaining plate

32.

Snap ring

33.

1st one-way clutch

34.

Snap ring

35.

Under drive carrier assembly

36.

Front brake hub assembly

: Apply Genuine RTV silicone sealant or equivalent. Refer to

GI-22, "Recommended Chemical Products and Sealants"

.

Refer to

GI-4, "Components"

 for symbols not described on the above.

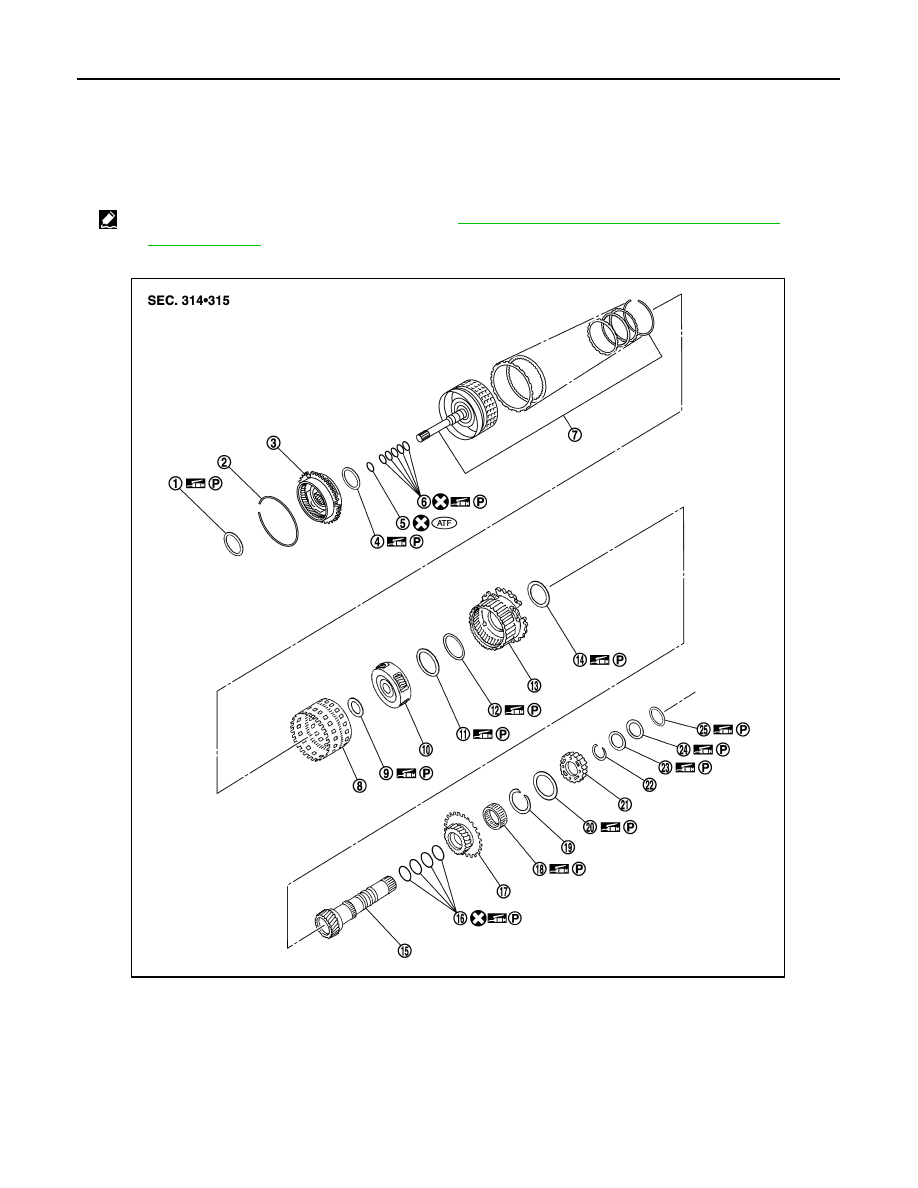

1.

Needle bearing

2.

Snap ring

3.

Front carrier assembly

4.

Needle bearing

5.

O-ring

6.

Seal ring

7.

Input clutch assembly

8.

Rear internal gear

9.

Needle bearing

10.

Mid carrier assembly

11.

Needle bearing

12.

Bearing race

13.

Rear carrier assembly

14.

Needle bearing

15.

Mid sun gear

16.

Seal ring

17.

Rear sun gear

18.

2nd one-way clutch

19.

Snap ring

20.

Needle bearing

21.

High and low reverse clutch hub

JPDIA1141ZZ

TRANSMISSION ASSEMBLY

TM-219

< UNIT DISASSEMBLY AND ASSEMBLY >

[7AT: RE7R01B]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

22.

Snap ring

23.

Bearing race

24.

Bearing race

25.

Needle bearing

Refer to

GI-4, "Components"

 for symbols not described on the above.

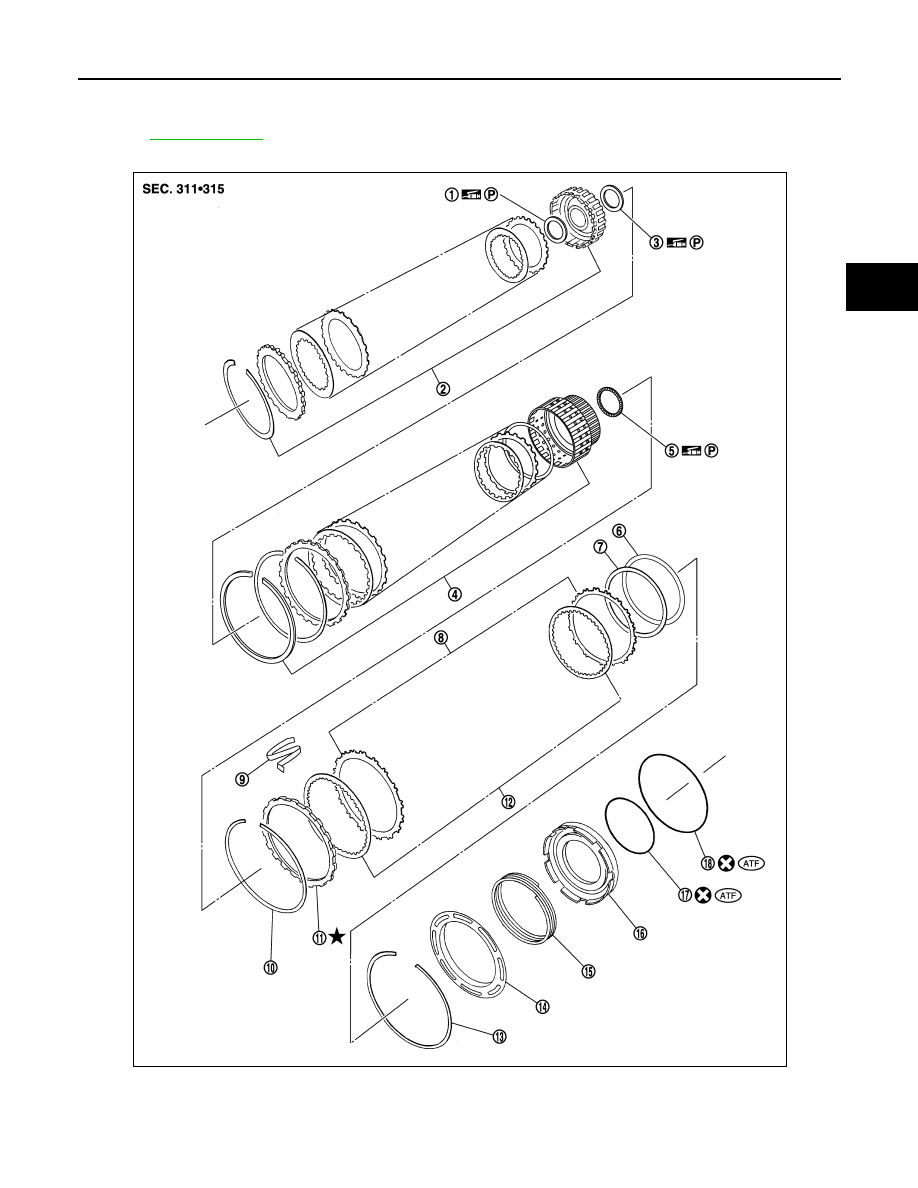

1.

Bearing race

2.

High and low reverse clutch as-
sembly

3.

Needle bearing

4.

Direct clutch assembly

5.

Needle bearing

6.

Reverse brake dish plate

JSDIA1895ZZ

TM-220

< UNIT DISASSEMBLY AND ASSEMBLY >

[7AT: RE7R01B]

TRANSMISSION ASSEMBLY

7.

Reverse brake dish plate

8.

Reverse brake driven plate

9.

N-spring

10. Snap ring

11.

Reverse brake retaining plate

12. Reverse brake drive plate

13. Snap ring

14. Reverse brake spring retainer

15. Reverse brake return spring

16. Reverse brake piston

17. D-ring

18. D-ring

Refer to

GI-4, "Components"

 for symbols in the figure.

JPDIA1158GB
